内蒙古某20米跨轻钢车间图纸（ID:1644194）

建筑设施 / 办公厂房 / 内蒙古某20米跨轻钢车间图纸

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17294702218961.zip	326.70K
2	内蒙古某20米跨轻钢车间图纸.dwg	908.04K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2458

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：334.54KB

所需金币：40

上传时间：2024-10-21 08:23:42

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

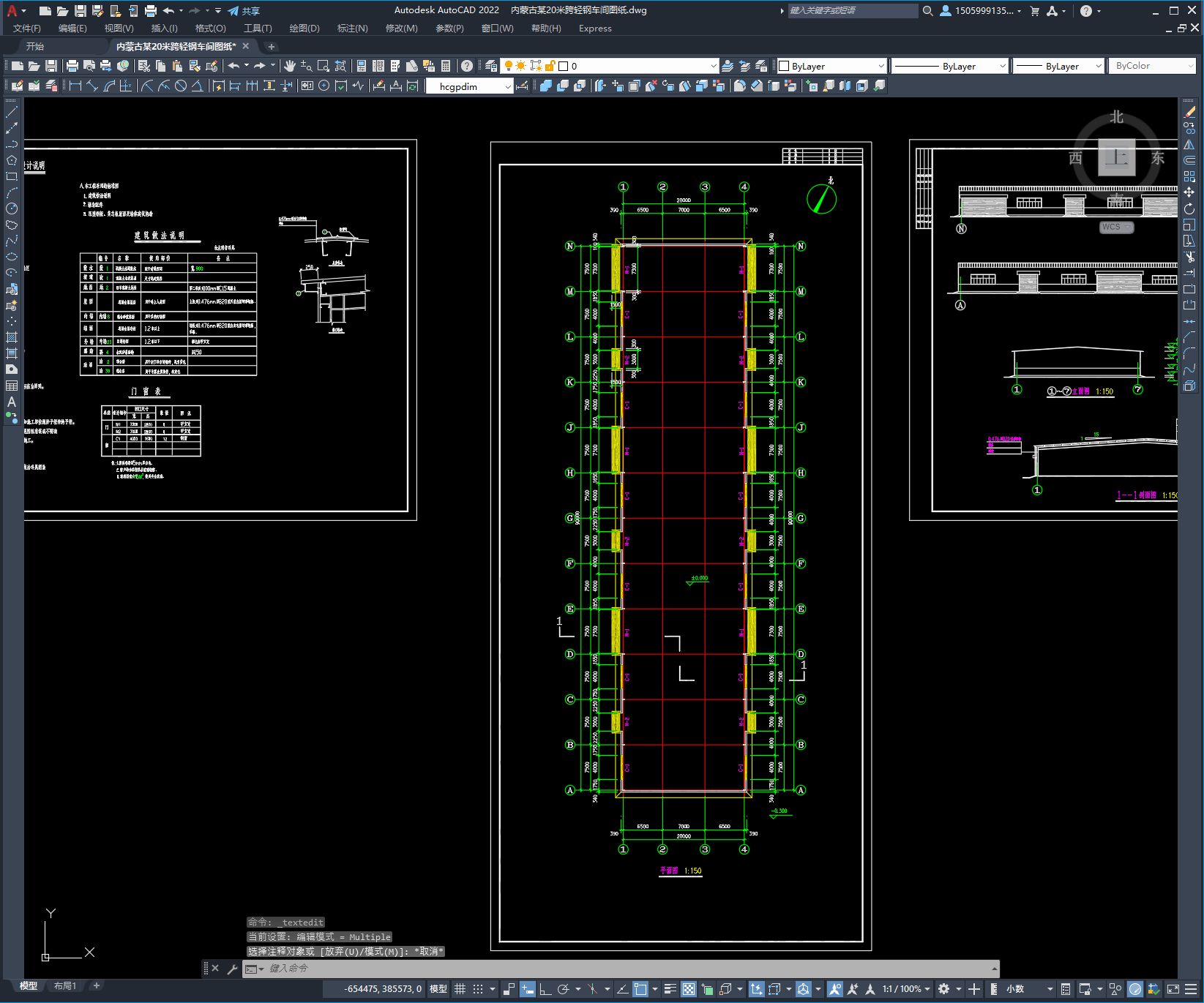

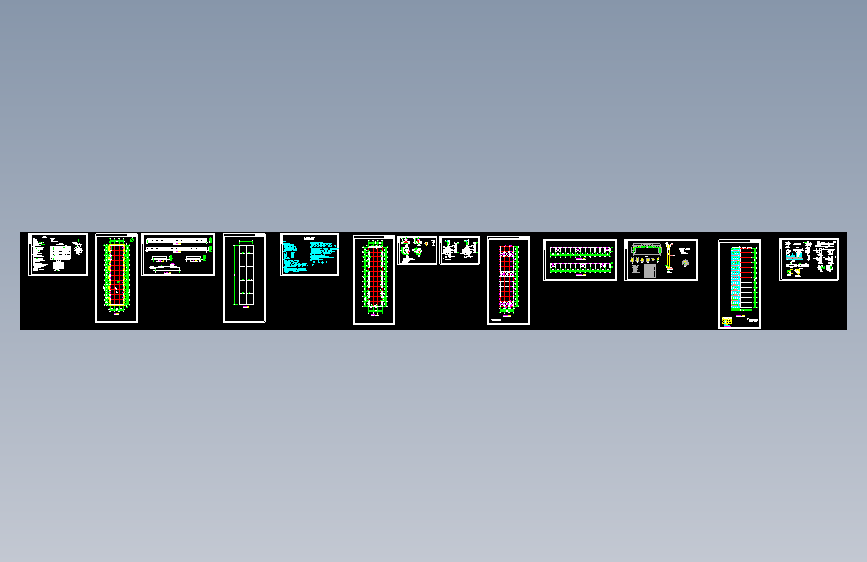

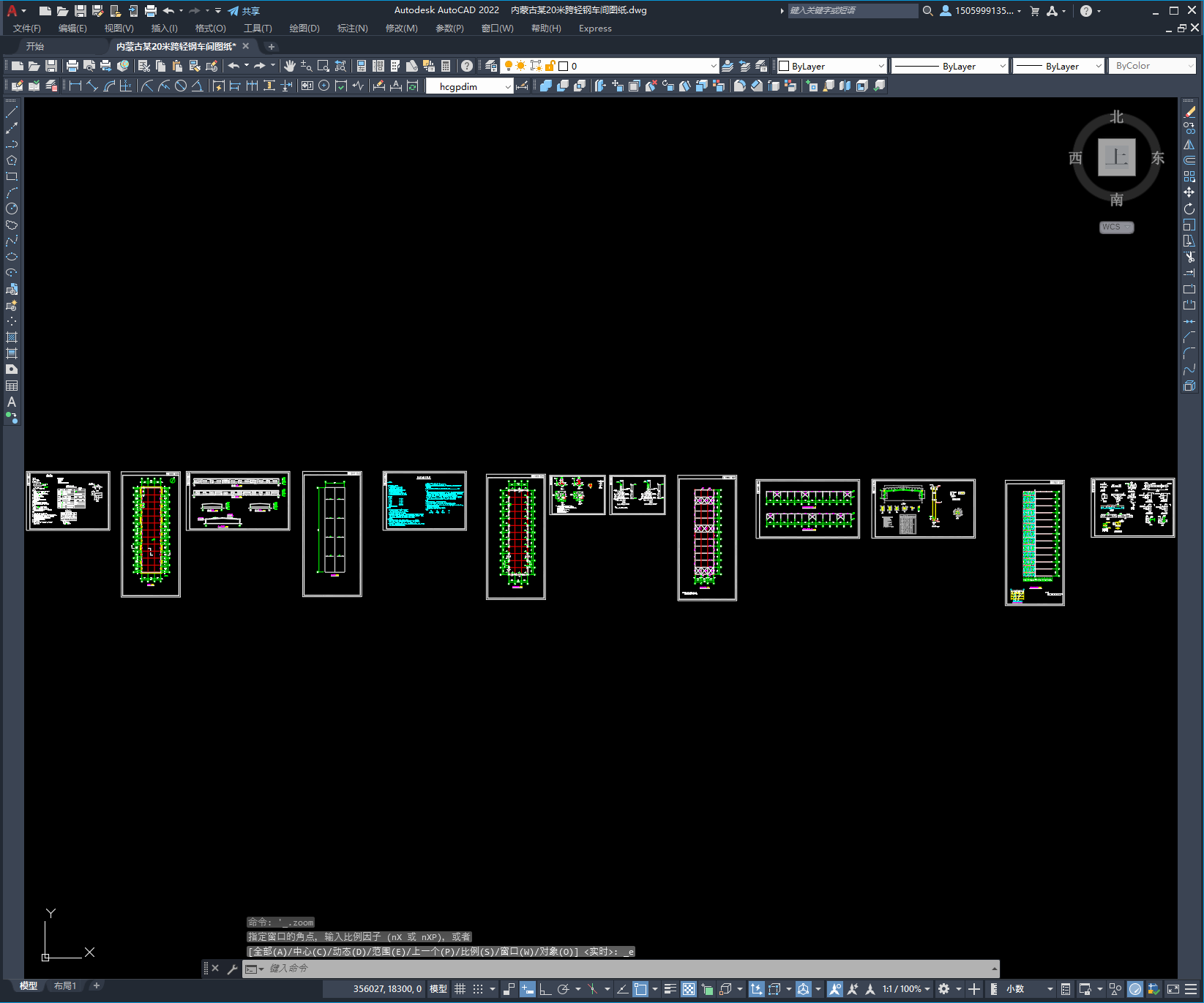

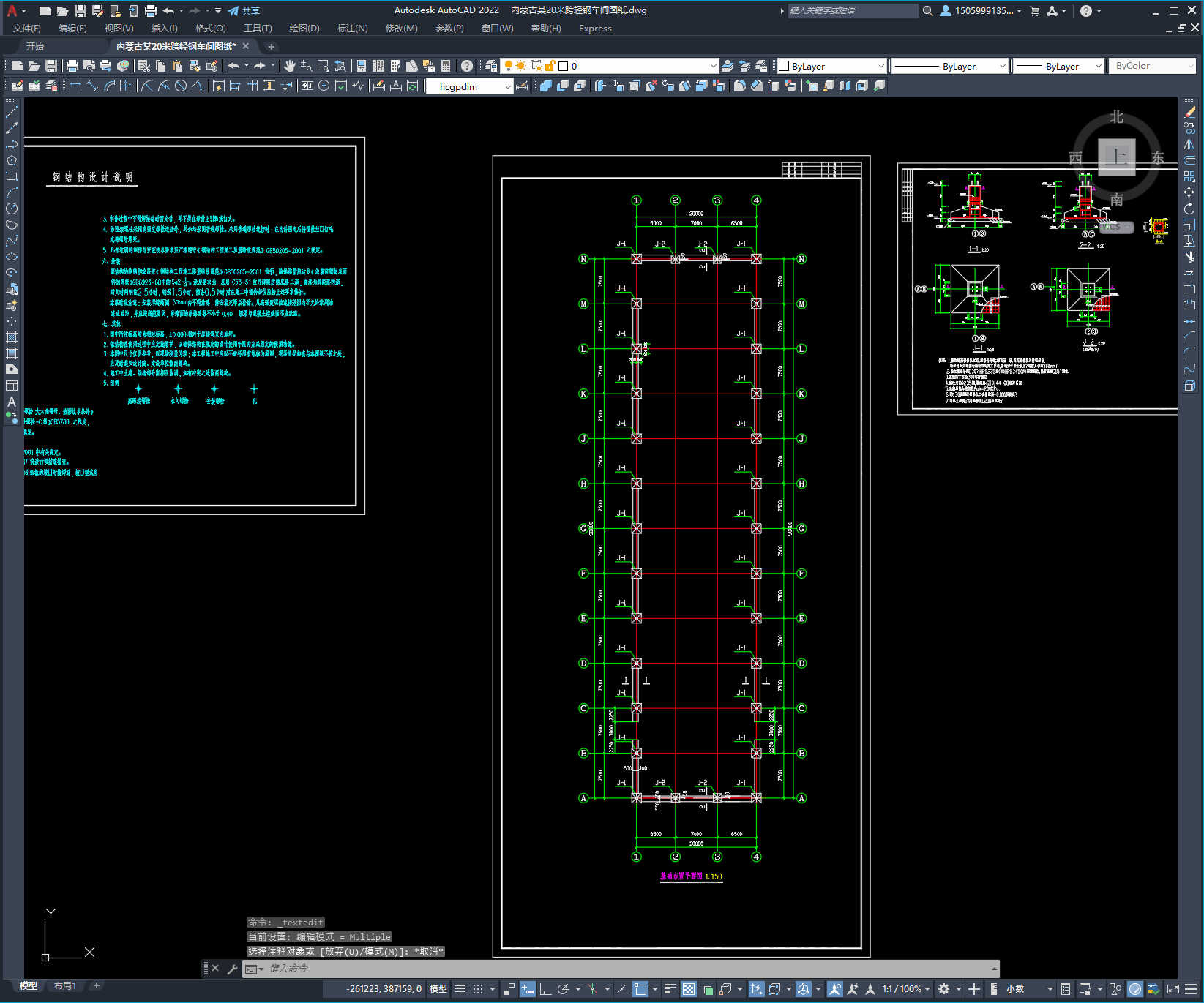

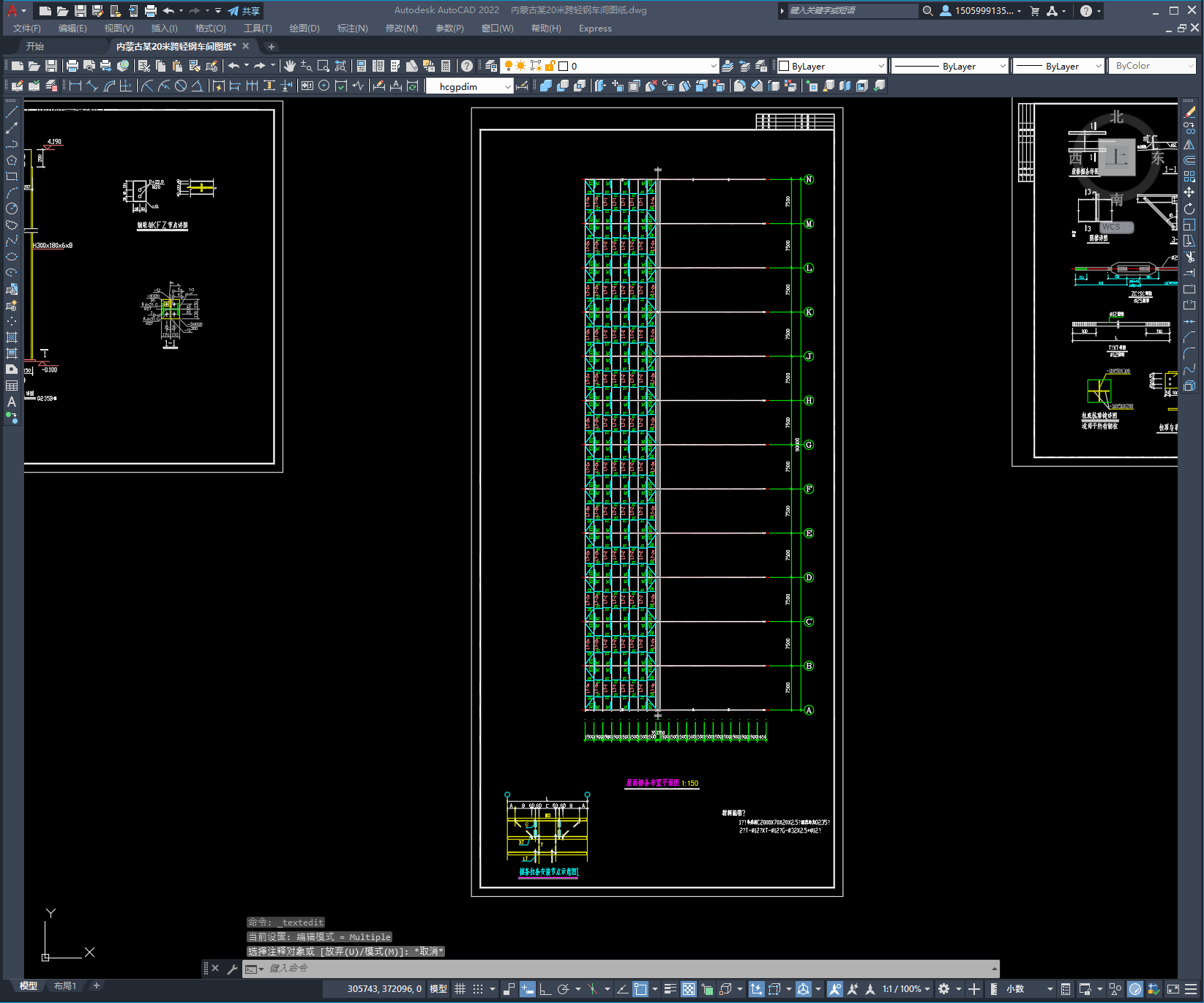

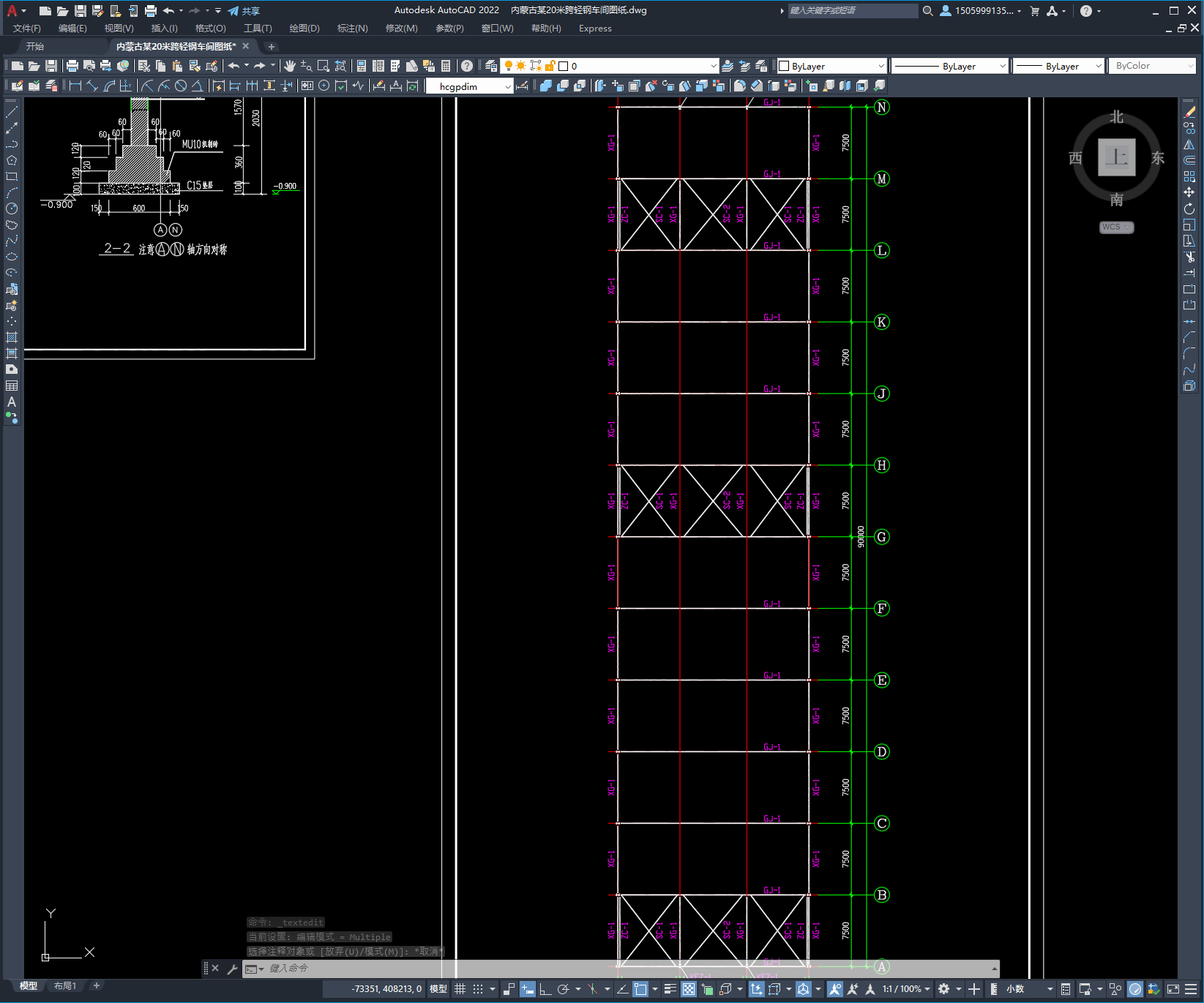

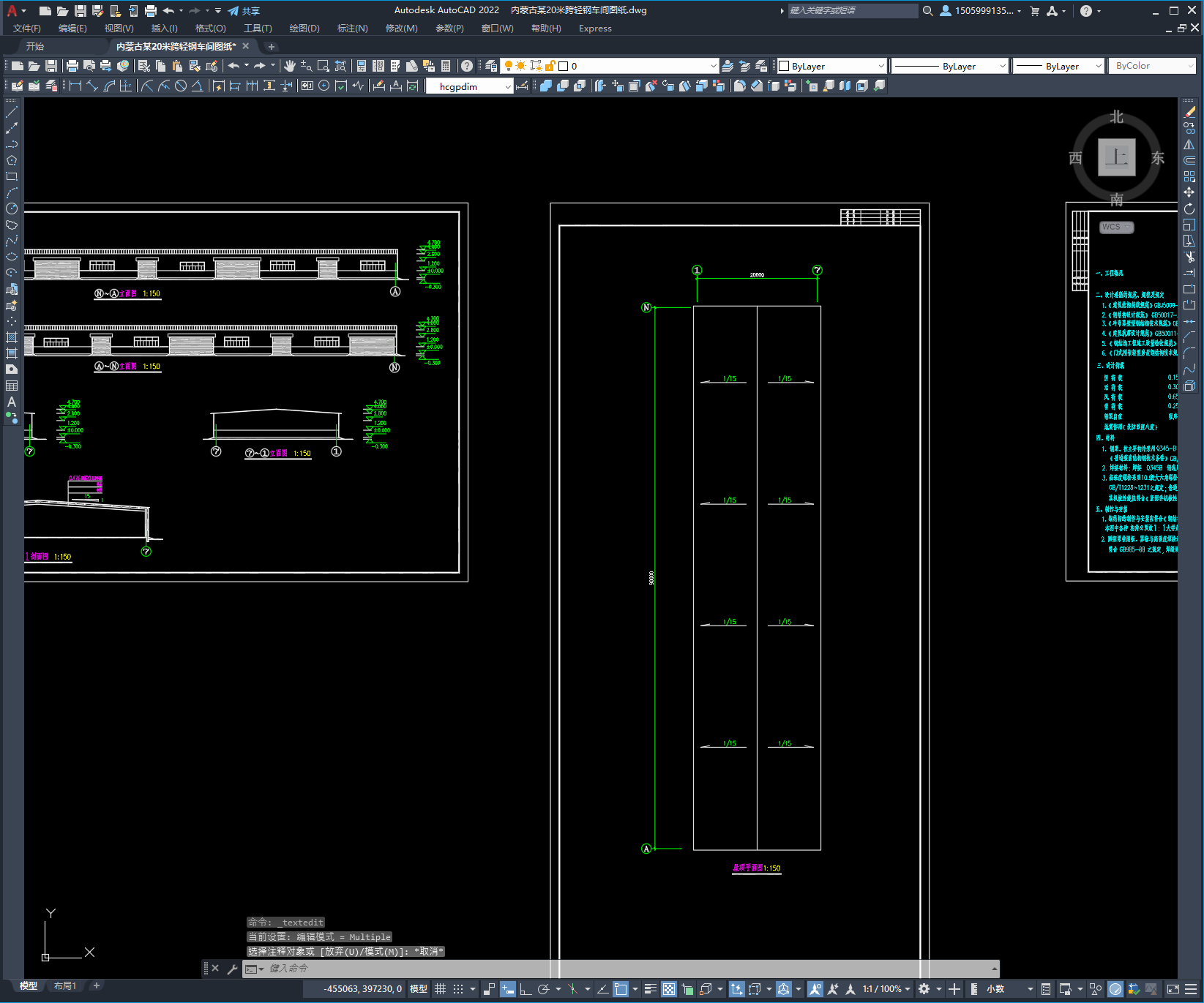

内蒙古某20米跨轻钢车间图纸　　总建筑面积：1884.33㎡，总高度：4.7米　　本工程结构形式为轻钢结构；基础采用独立基础。　　本工程按八度抗震设防。　　风荷载：0.65kN/㎡　　雪荷载：0.25kN/㎡　　结构几何尺寸：20米*90米　　排水方式：自由落水　　图纸包括：　　建筑设计说明、门窗表、平面图、立面图、剖面图、屋顶平面图、钢结构设计说明、基础布置平面图、基础详图、结构布置平面图、边柱柱间支撑布置立面图、刚架详图、屋面檩条布置平面图、檩条拉条安装节点示意图、节点详图共13张图纸。
