某教学楼网架结构图（ID:1644196）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17294706285751.zip | 734.93K |
| 2 | 某教学楼网架结构图.dwg | 1.92M |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：752.57KB
所需金币：40
上传时间：2024-10-21 08:30:28
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某教学楼网架结构图
本网架为正放四角锥碳钢螺栓球网架，支撑形式为柱支撑。
风荷载：0.35KN/㎡
雪荷载：0.40KN/㎡
抗震设防烈度：7度
图纸包括：

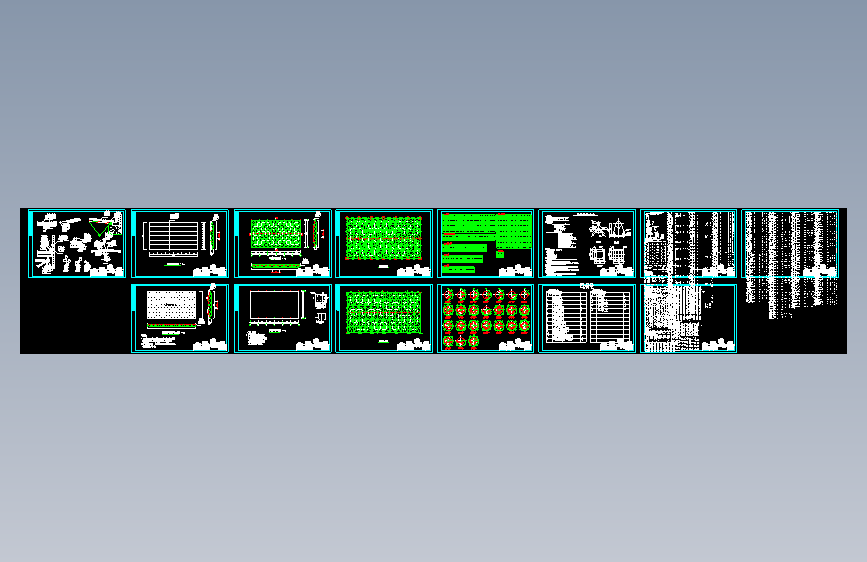

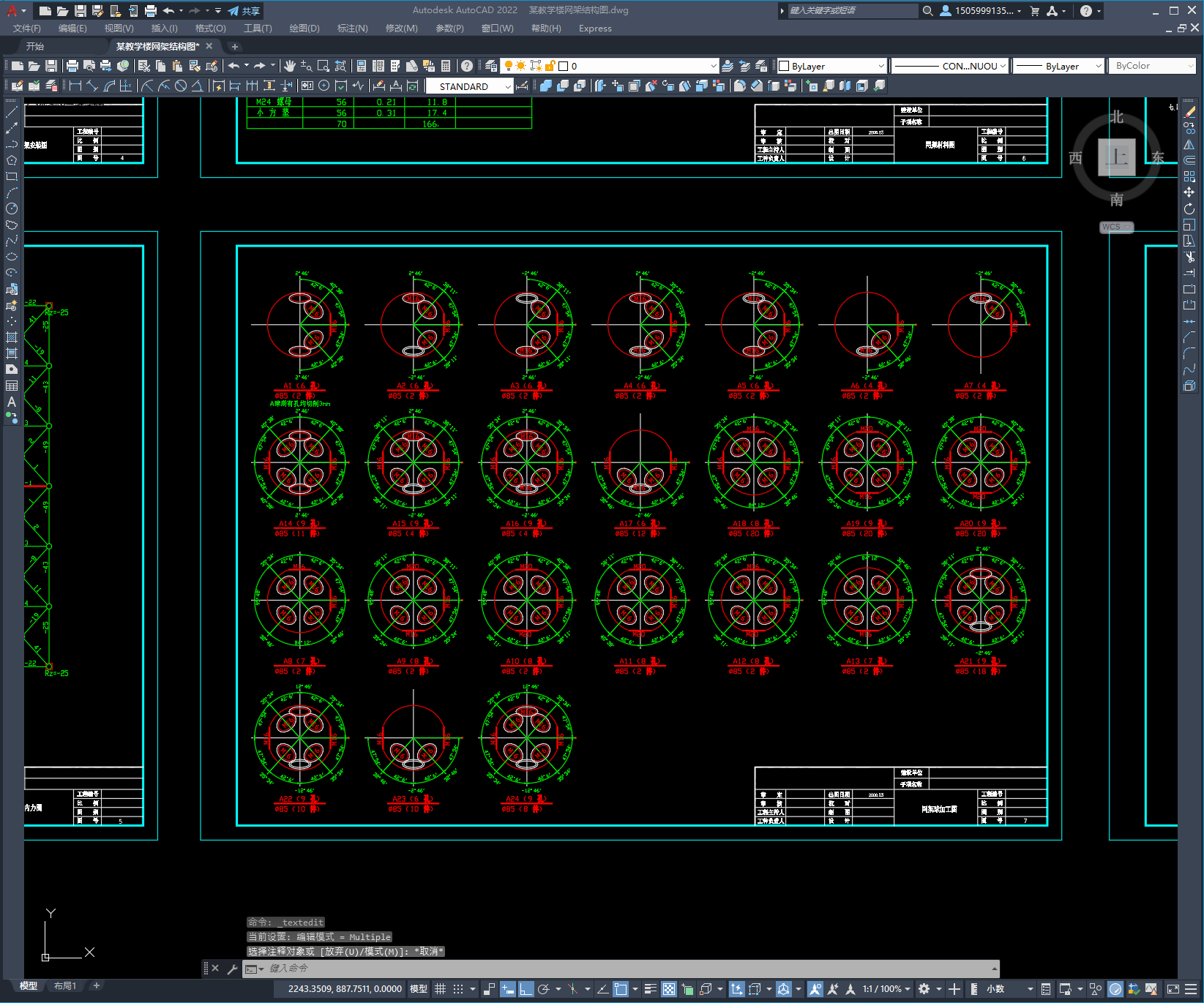

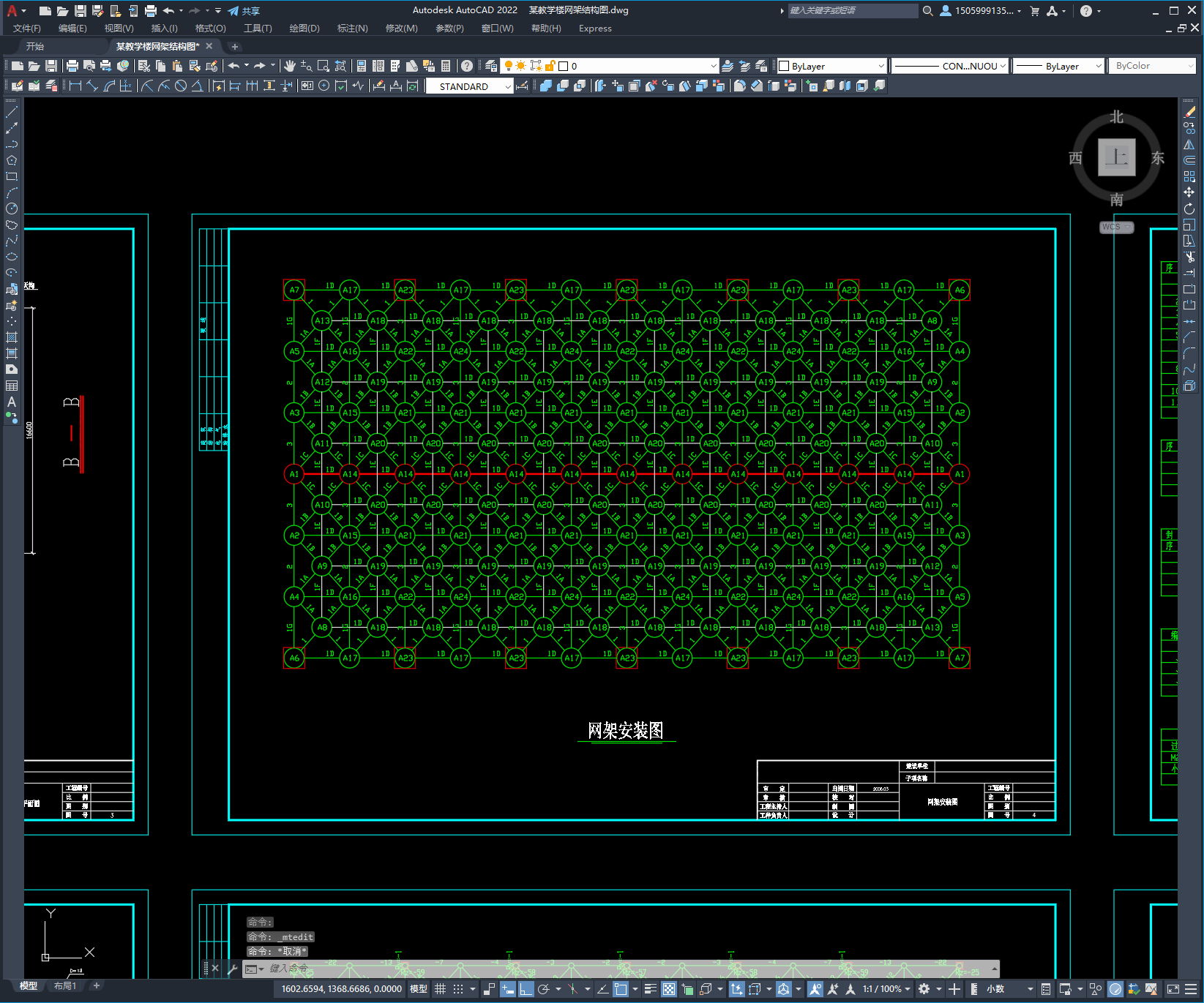

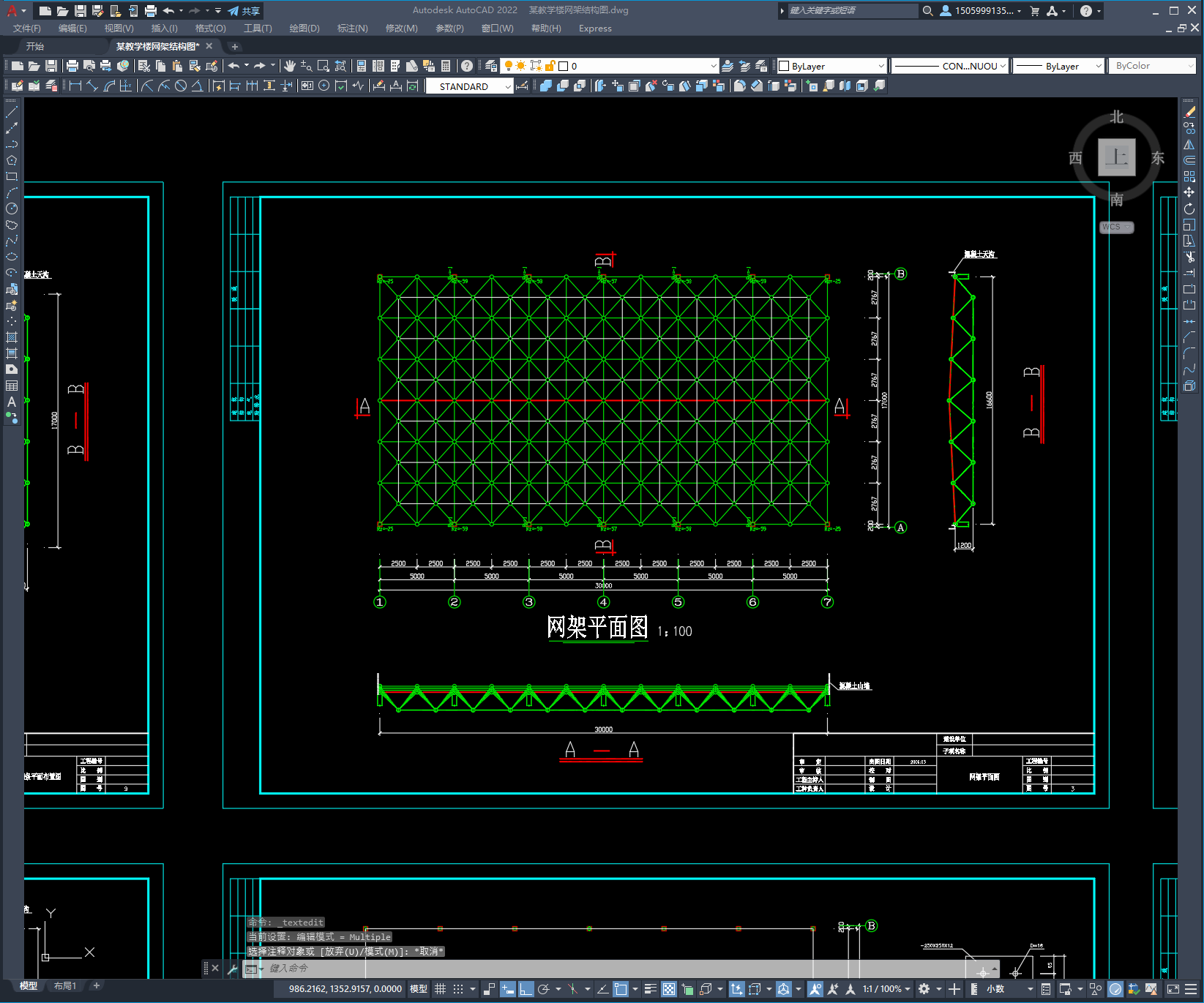

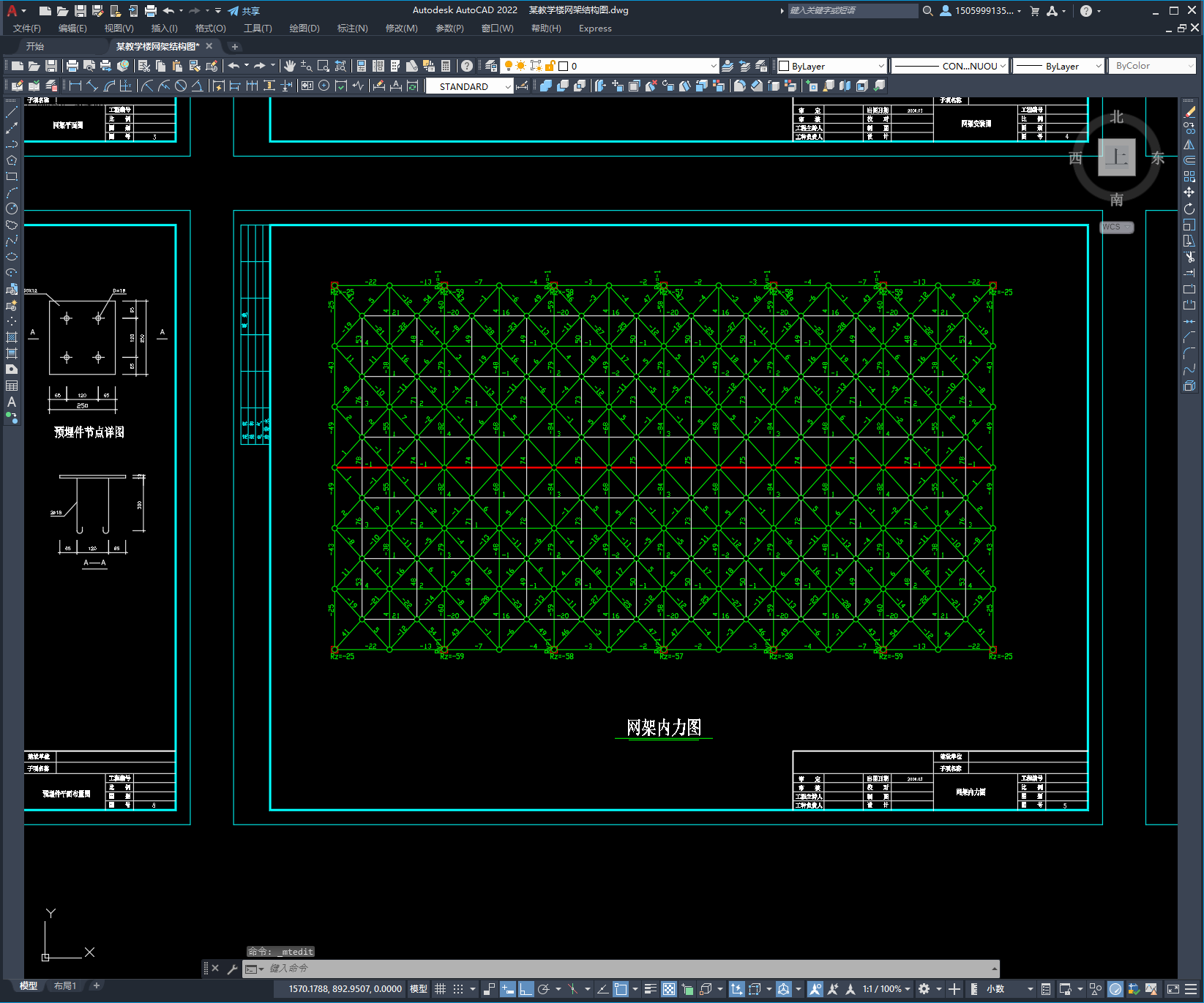

设计说明、网架平面图、网架安装图、网架内力图、网架材料图、网架球加工图、预埋件平面布置图、檩条平面布置图、双面金属夹芯板平面图、结点图、计算书共14张图纸。
