11款815W法兰式美标蝶阀（ID:1644883）
| # | 文件名称 | 文件大小 |
|---|---|---|

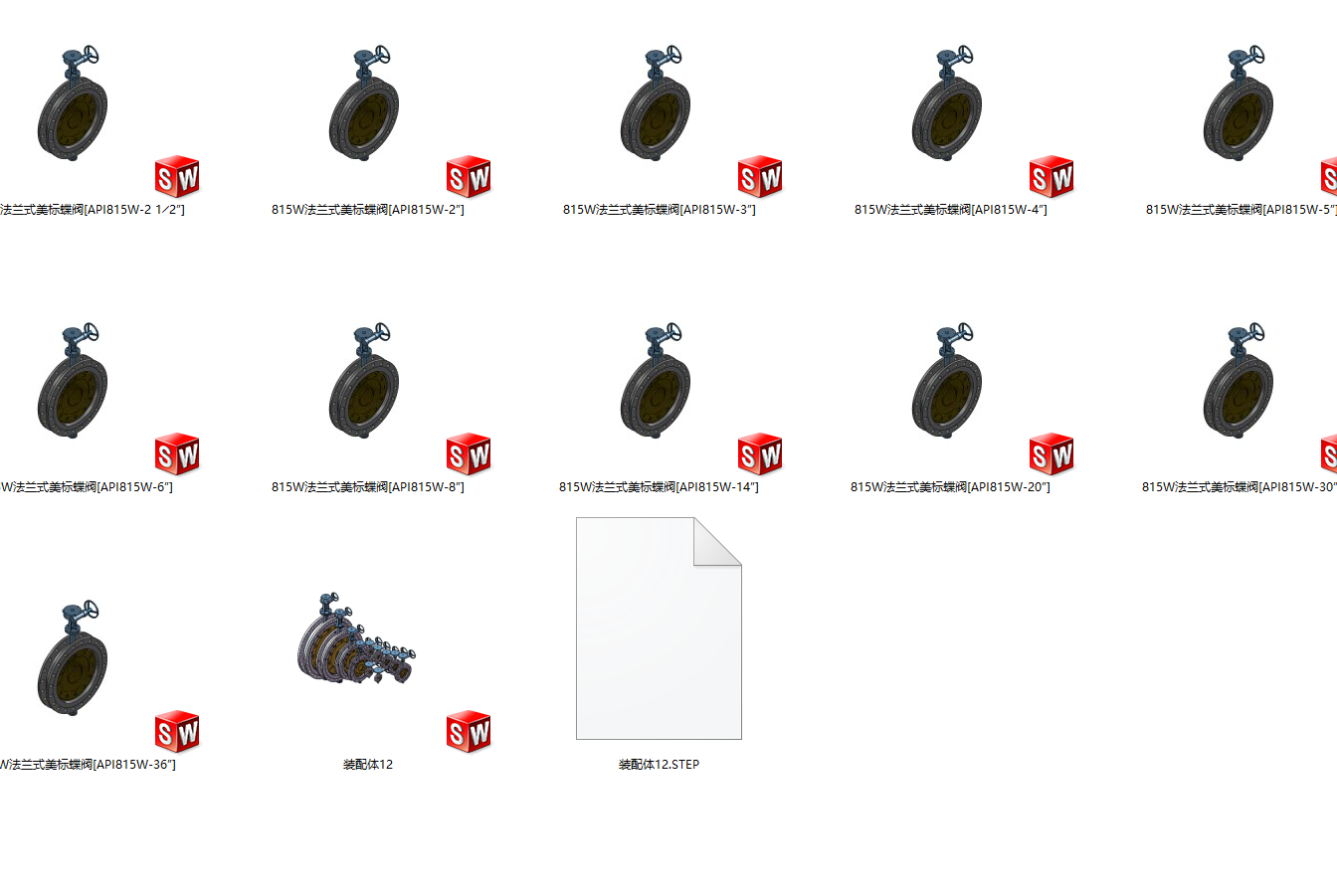

| 1 | 17294874129574.zip | 19.66M |
| 2 | 815W法兰式美标蝶阀[API815W-14”].sldprt | 2.27M |
| 3 | 815W法兰式美标蝶阀[API815W-20”].sldprt | 2.34M |
| 4 | 815W法兰式美标蝶阀[API815W-21╱2”].sldprt | 2.10M |
| 5 | 815W法兰式美标蝶阀[API815W-2”].sldprt | 2.10M |
| 6 | 815W法兰式美标蝶阀[API815W-30”].sldprt | 2.32M |
| 7 | 815W法兰式美标蝶阀[API815W-36”].sldprt | 2.34M |
| 8 | 815W法兰式美标蝶阀[API815W-3”].sldprt | 2.10M |
| 9 | 815W法兰式美标蝶阀[API815W-4”].sldprt | 2.11M |
| 10 | 815W法兰式美标蝶阀[API815W-5”].sldprt | 2.25M |
| 11 | 815W法兰式美标蝶阀[API815W-6”].sldprt | 2.25M |
| 12 | 815W法兰式美标蝶阀[API815W-8”].sldprt | 2.25M |
| 13 | 装配体12.SLDASM | 3.39M |
| 14 | 装配体12.STEP | 21.22M |
此图纸下载需要50金币
立即下载
发布者
156****6923
创作: 7139
粉丝: 30
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm,step
文件大小：20.13M
所需金币：50
上传时间：2024-10-21 13:12:05
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2013
标签
美标蝶阀
图纸简介

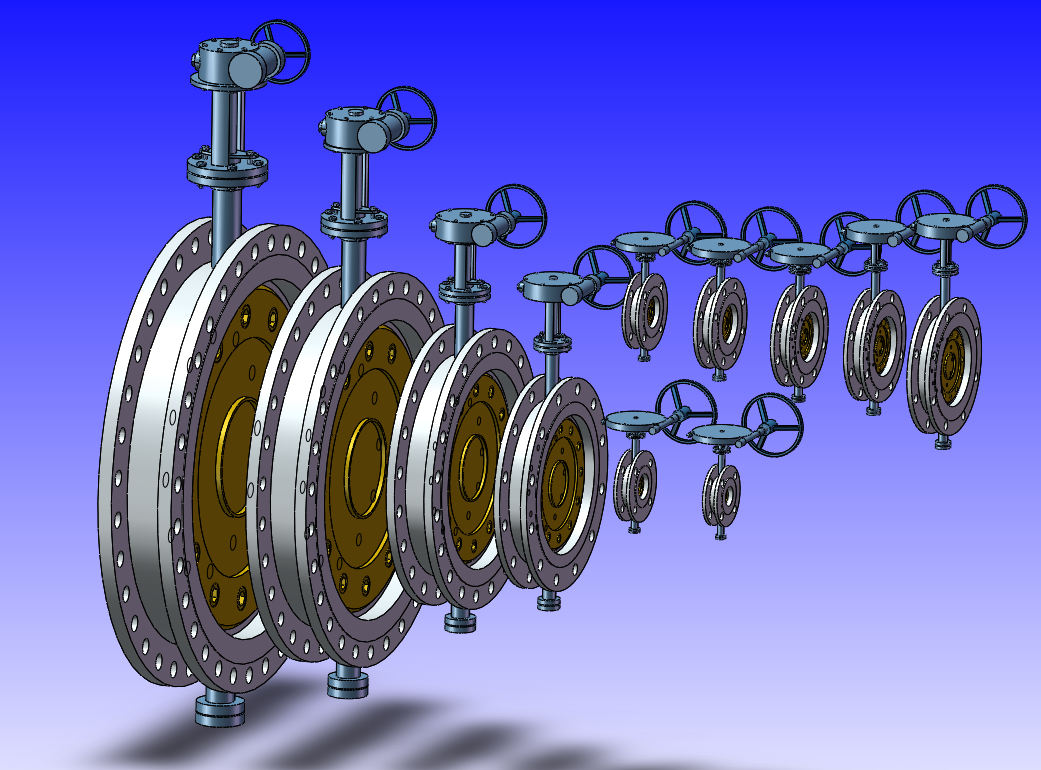

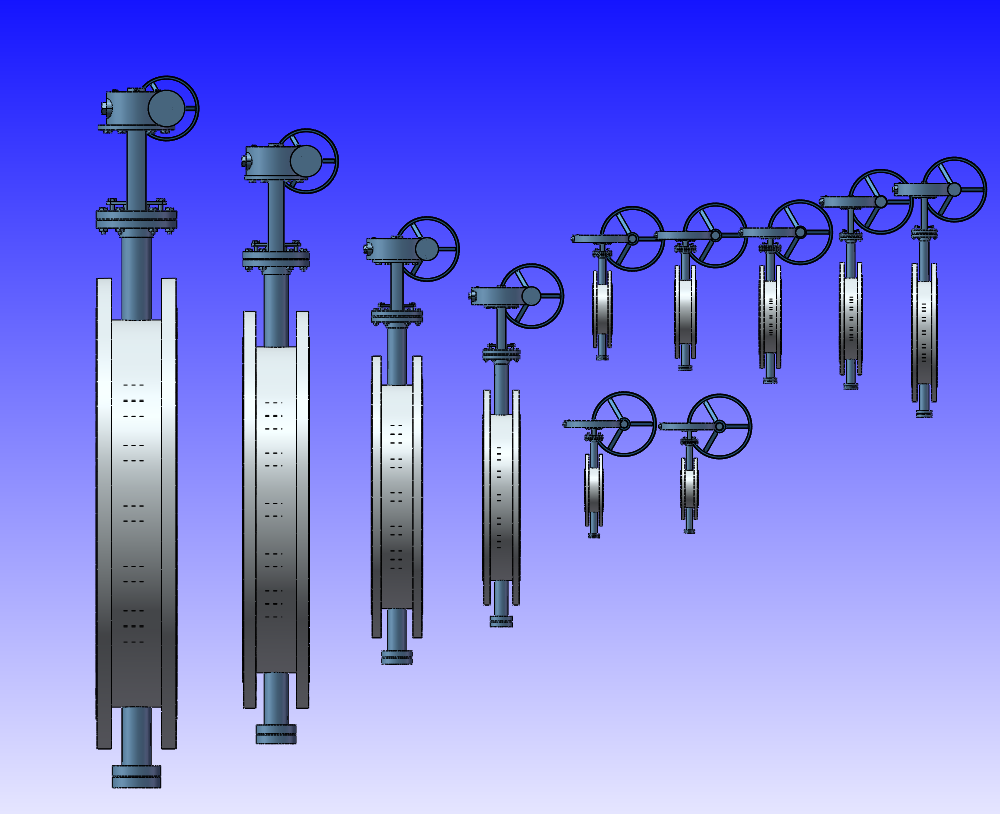

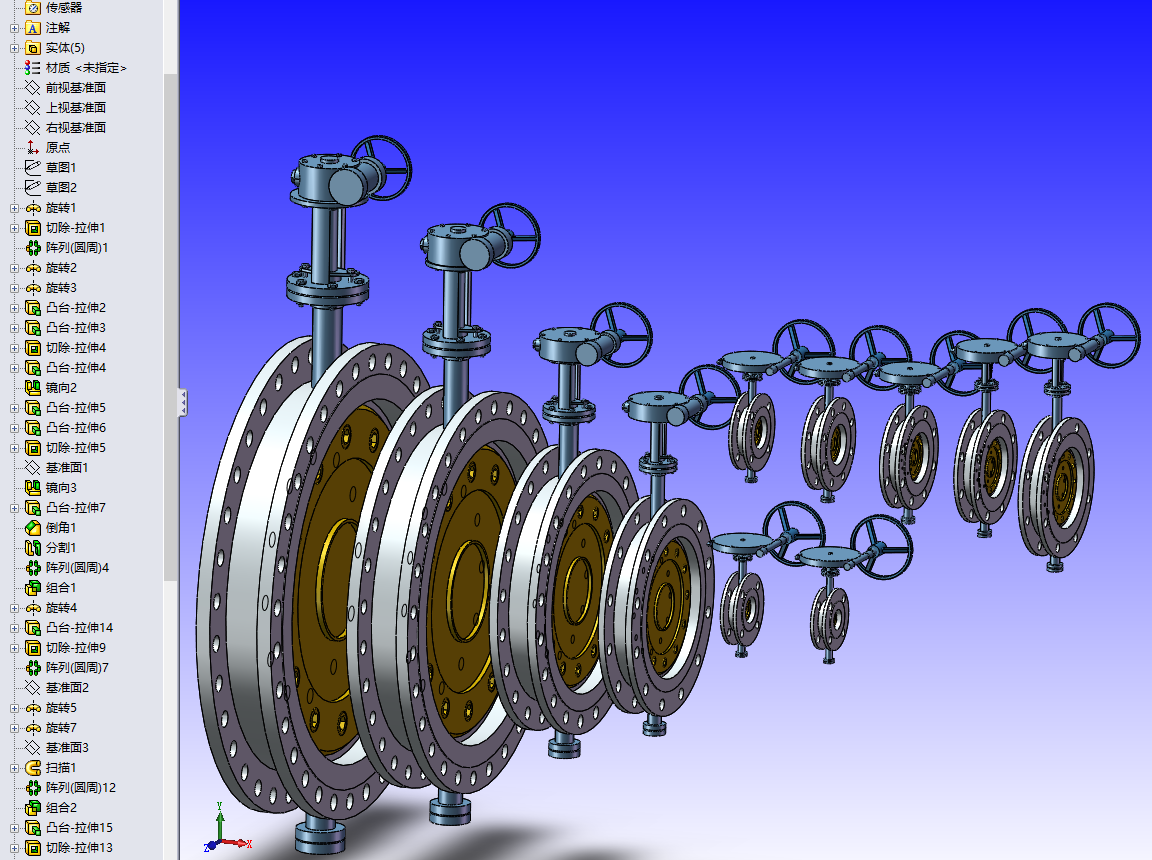

11款815W法兰式美标蝶阀，美标蝶阀一般水平安装于管道。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则全开。美标蝶阀阀结构简单、体积小、重量轻，只由少数几个零件组成。包含STP
