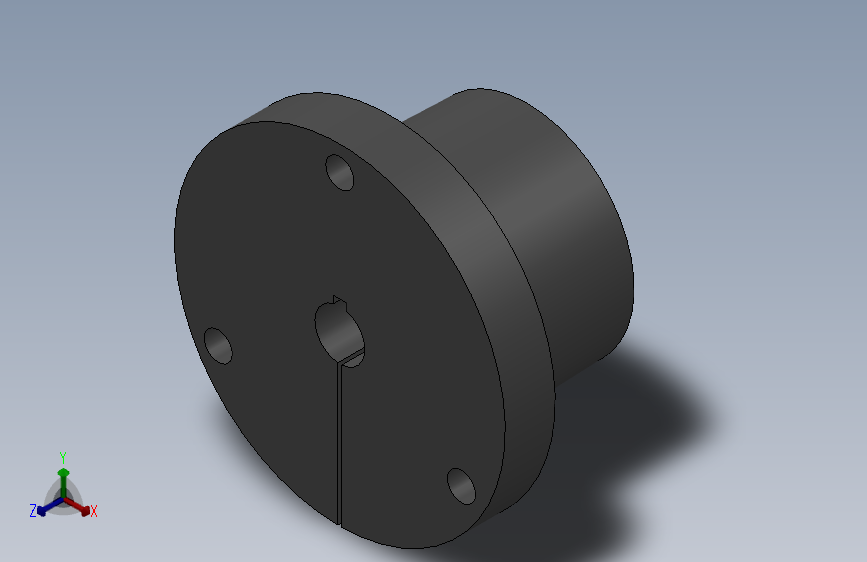

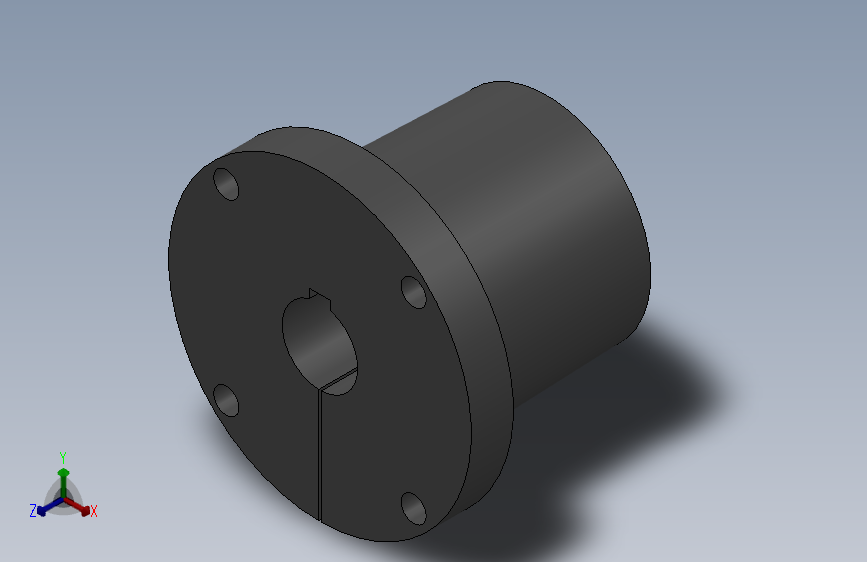

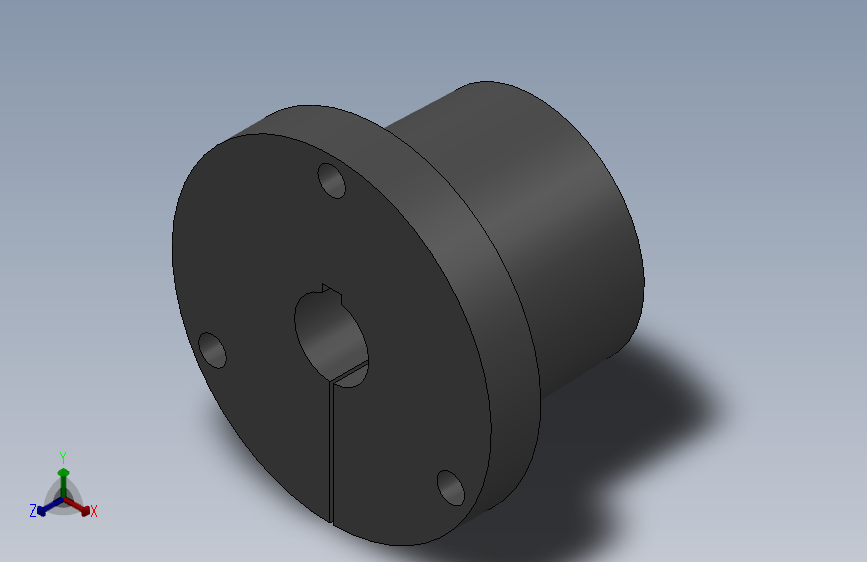

QD锥套JA型 SH型 28款
（ID:1645569）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | QD锥套JA型SH型总装图.SLDASM | 454.95K |
| 2 | QD锥套_JA-12.7.sldprt | 126.84K |
| 3 | QD锥套_JA-14.2875.sldprt | 126.78K |
| 4 | QD锥套_JA-15.875.sldprt | 126.97K |
| 5 | QD锥套_JA-17.4625.sldprt | 127.30K |
| 6 | QD锥套_JA-19.05.sldprt | 127.63K |
| 7 | QD锥套_JA-20.6375.sldprt | 128.47K |
| 8 | QD锥套_JA-22.225.sldprt | 129.02K |
| 9 | QD锥套_JA-23.8125.sldprt | 130.26K |
| 10 | QD锥套_JA-25.4.sldprt | 130.18K |
| 11 | QD锥套_JA-26.9875.sldprt | 130.42K |
| 12 | QD锥套_JA-9.525.sldprt | 125.44K |
| 13 | QD锥套_SH-12.7.sldprt | 124.97K |
| 14 | QD锥套_SH-14.2875.sldprt | 125.00K |
| 15 | QD锥套_SH-15.875.sldprt | 125.85K |
| 16 | QD锥套_SH-17.4625.sldprt | 125.57K |
| 17 | QD锥套_SH-19.05.sldprt | 126.01K |
| 18 | QD锥套_SH-20.6375.sldprt | 127.54K |
| 19 | QD锥套_SH-22.225.sldprt | 127.29K |
| 20 | QD锥套_SH-23.8125.sldprt | 127.32K |
| 21 | QD锥套_SH-25.4.sldprt | 127.53K |
| 22 | QD锥套_SH-26.9875.sldprt | 128.20K |
| 23 | QD锥套_SH-28.575.sldprt | 128.32K |
| 24 | QD锥套_SH-30.1625.sldprt | 129.60K |
| 25 | QD锥套_SH-31.75.sldprt | 128.95K |
| 26 | QD锥套_SH-33.3375.sldprt | 129.80K |
| 27 | QD锥套_SH-34.925.sldprt | 129.40K |
| 28 | QD锥套_SH-36.5125.sldprt | 130.37K |
| 29 | QD锥套_SH-38.1.sldprt | 131.29K |
| 30 | QD锥套JA型SH型型号规格表.png | 235.20K |
| 31 | QD锥套JA型SH型总装图.png | 199.46K |
| 32 | QD锥套JA型轴测图.png | 80.42K |
| 33 | QD锥套SH型轴测图.png | 72.97K |
此图纸下载需要39金币
立即下载
发布者
模型信息
图纸ID：1645569
图纸格式：sldasm,sldprt
文件大小：4.48M
所需金币：39
上传时间：2024-10-22 13:19:47
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
锥套
QD锥套
皮带轮胀紧套
美标衬套
美标锥套
图纸简介

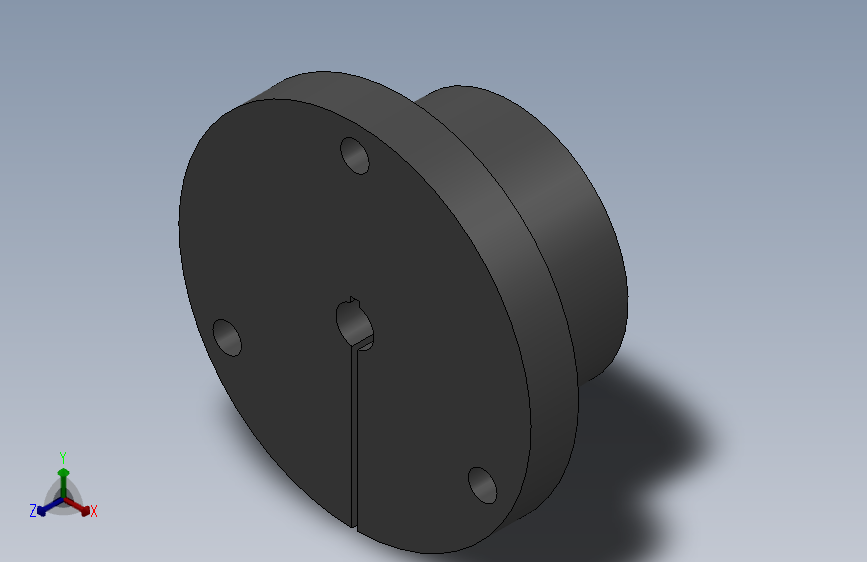

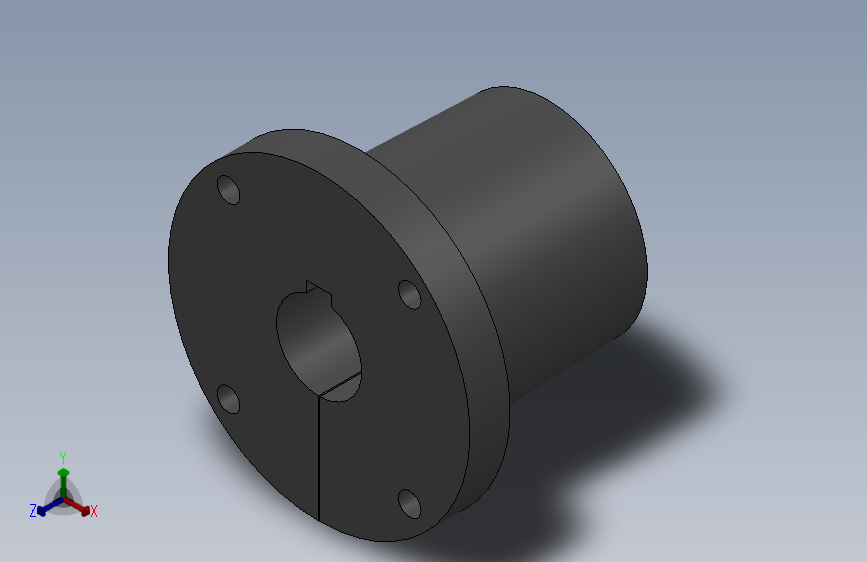

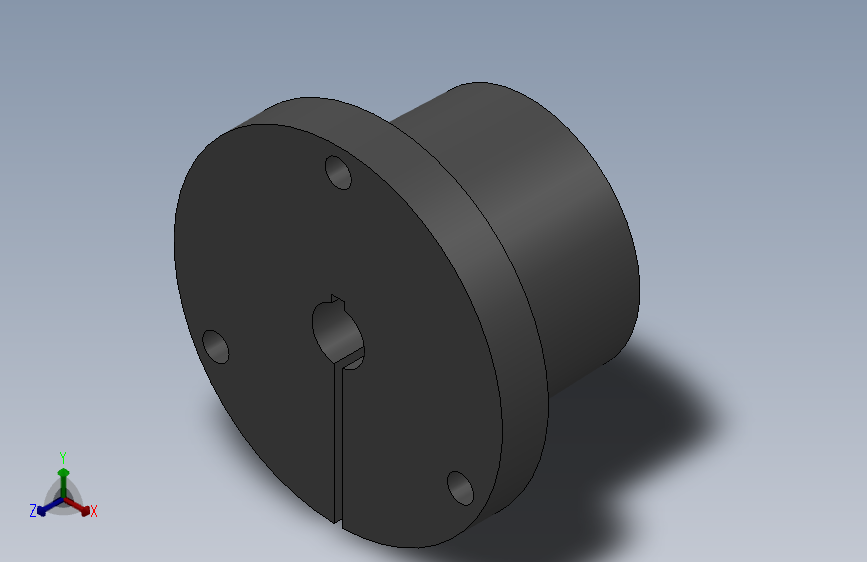

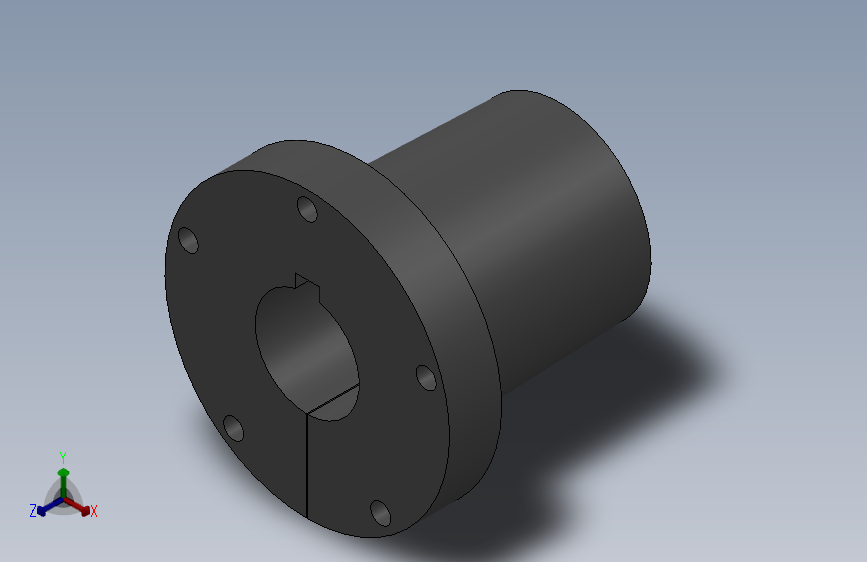

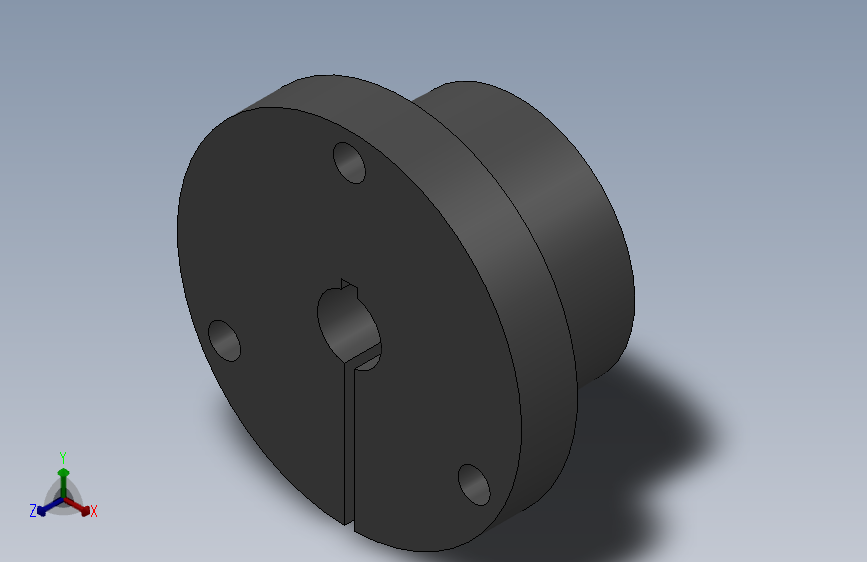

本图为：QD锥套，型号：JA型与SH型，共计： 28款，QD锥套美标衬套，QD锥套是一种用于机械传动轴上的连接部件，具有安装和拆卸方便的特点。 它分为TB和QD两种类型，通常与皮带轮配合使用。锥套内设有标准孔径和锁紧键槽，通过螺纹孔和光孔的组合，实现与皮带轮的紧密连接
