方形骨架注塑模具设计【10张CAD图纸】（ID:1646055）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1729622877113.zip | 623.11K |

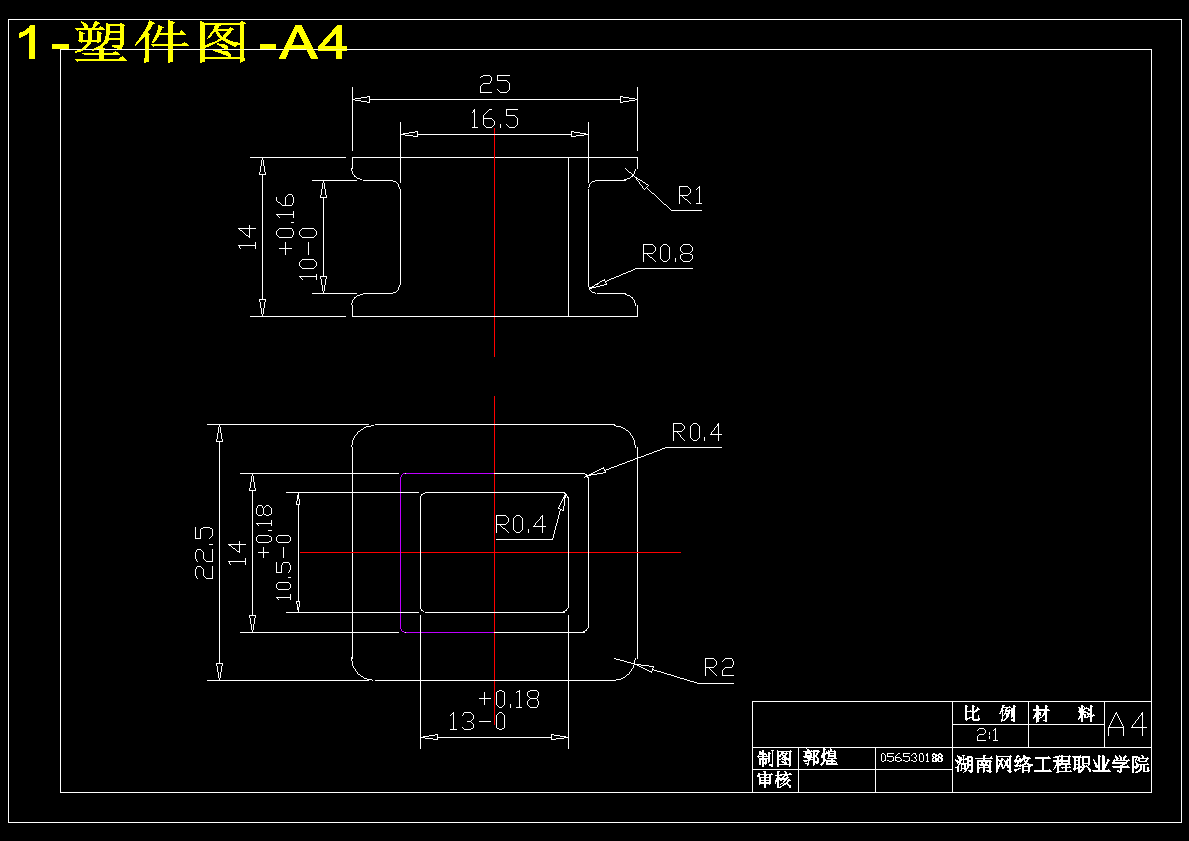

| 2 | 1-塑件图-A4.dwg | 284.90K |
| 3 | 1-塑件图-A4.png | 12.91K |

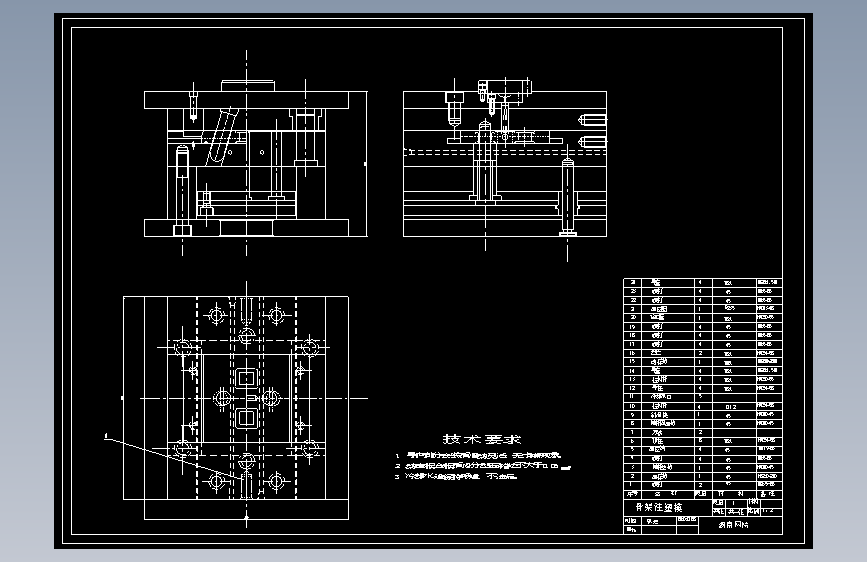

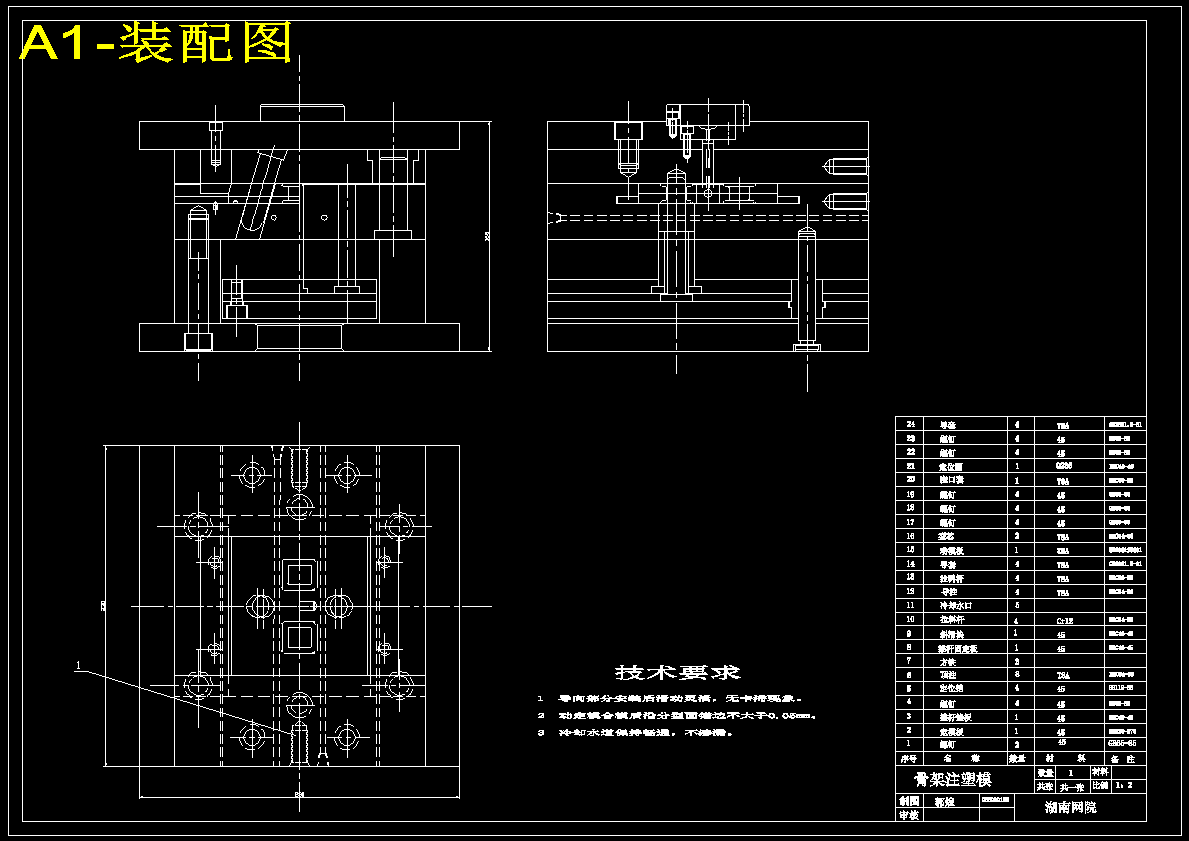

| 4 | A1-装配图.dwg | 311.07K |
| 5 | A1-装配图.png | 24.06K |

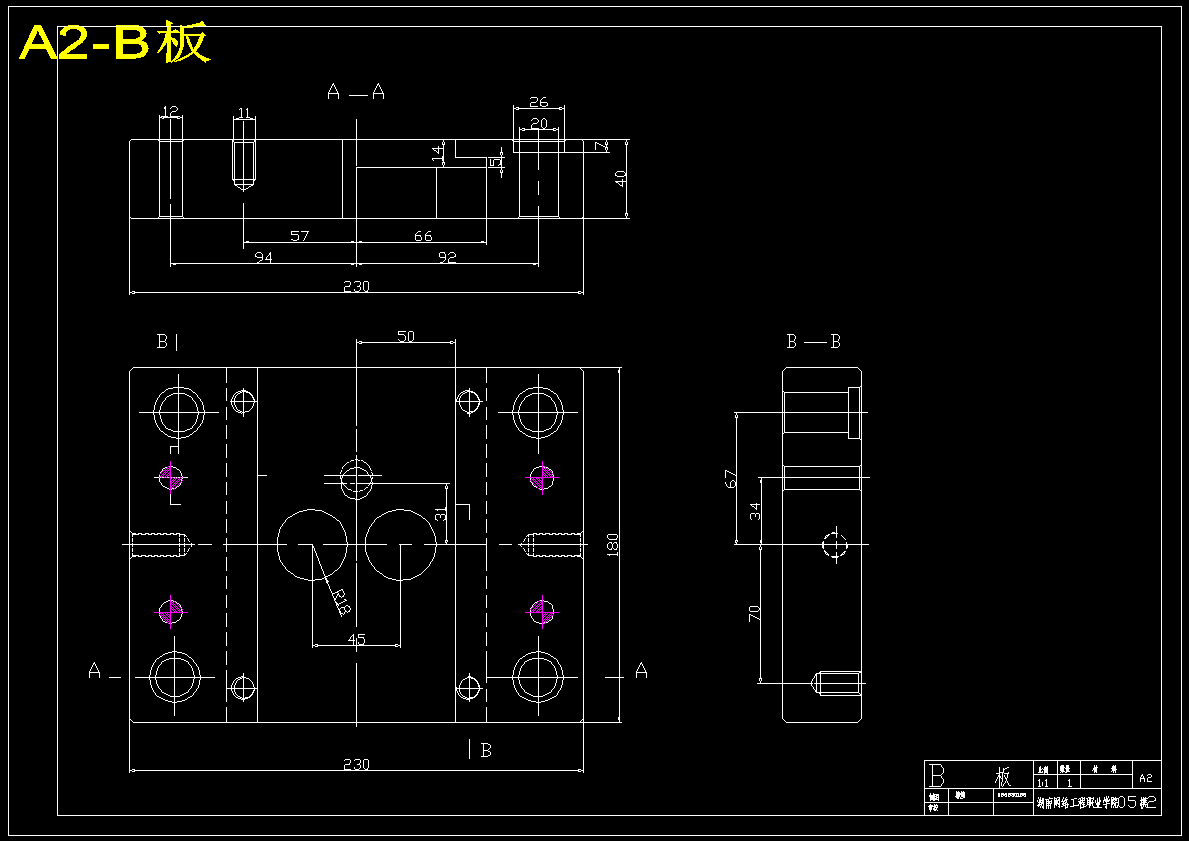

| 6 | A2-B板.dwg | 302.12K |

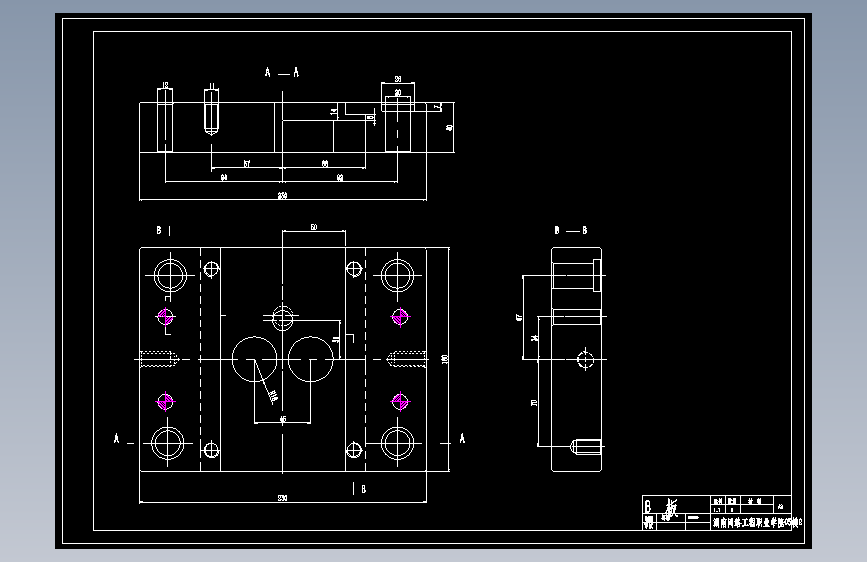

| 7 | A2-B板.png | 15.46K |

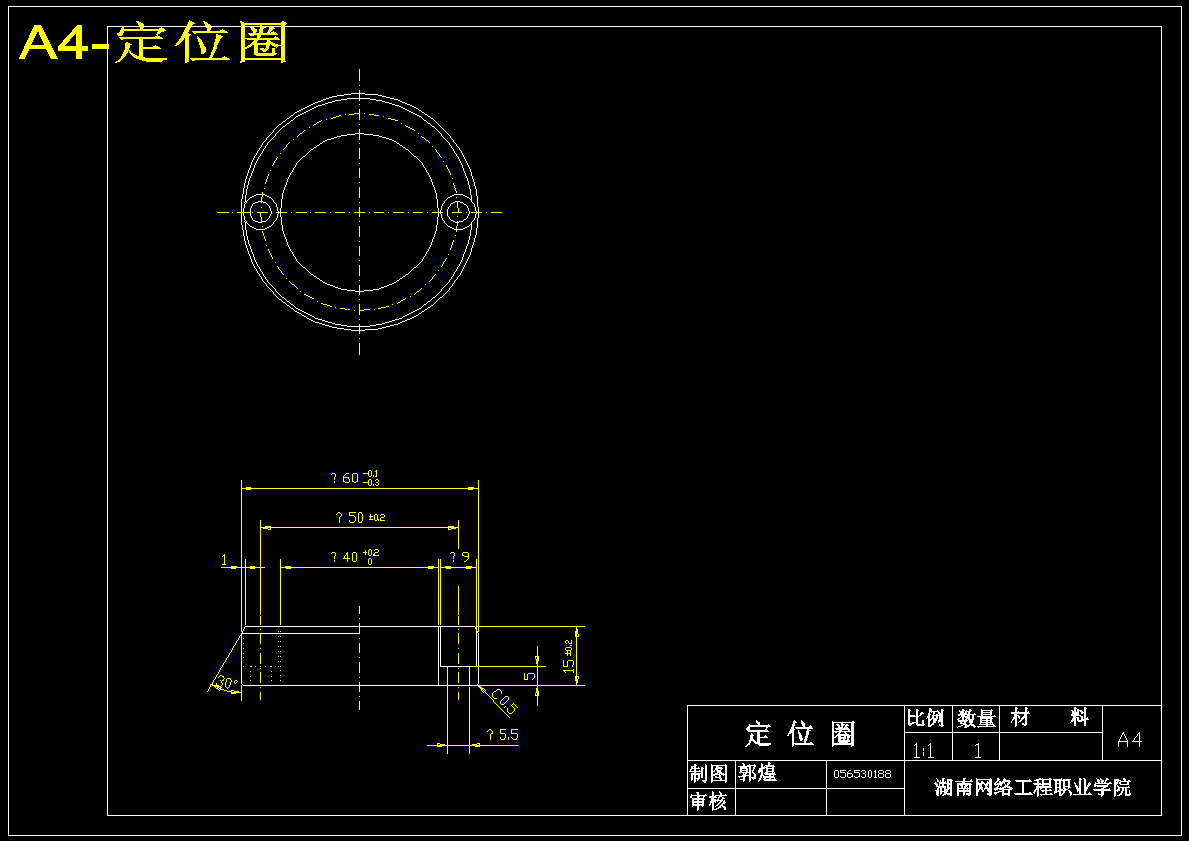

| 8 | A4-定位圈.dwg | 279.45K |
| 9 | A4-定位圈.png | 15.22K |

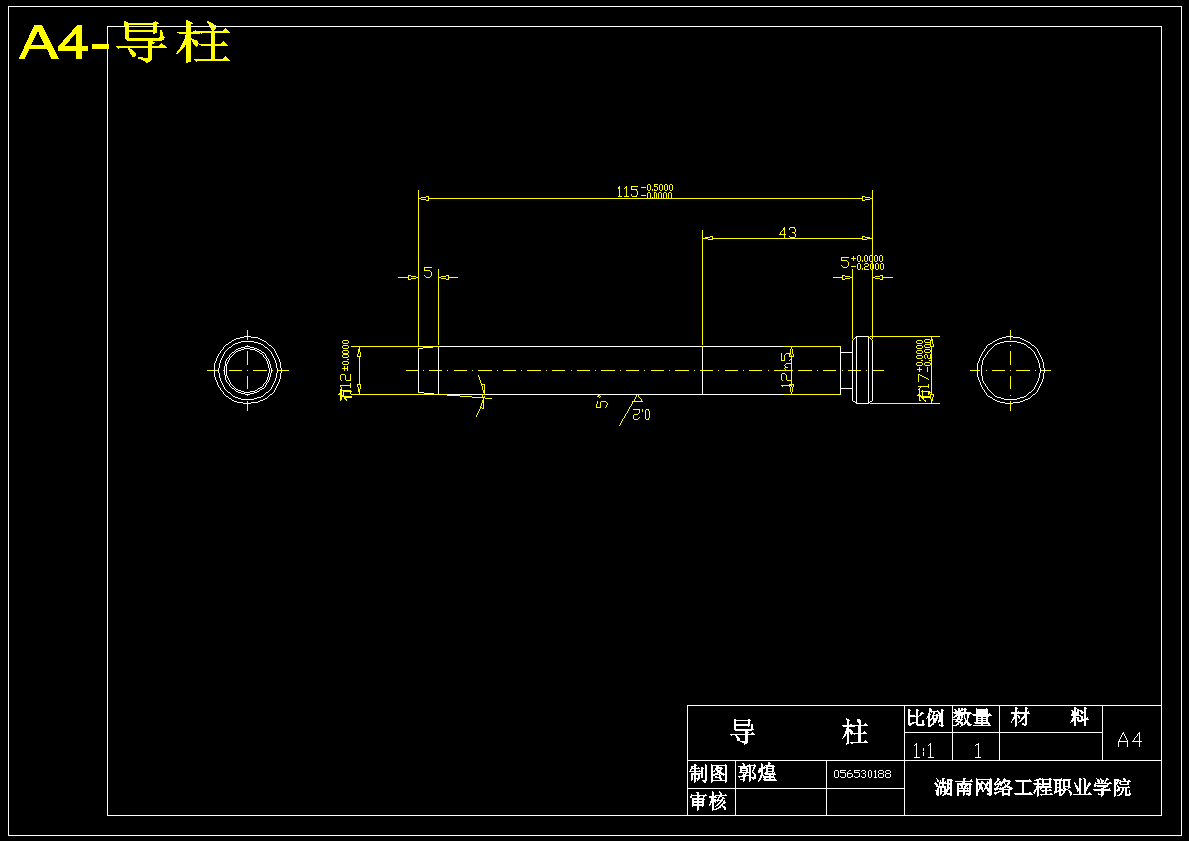

| 10 | A4-导柱.dwg | 279.42K |
| 11 | A4-导柱.png | 12.11K |

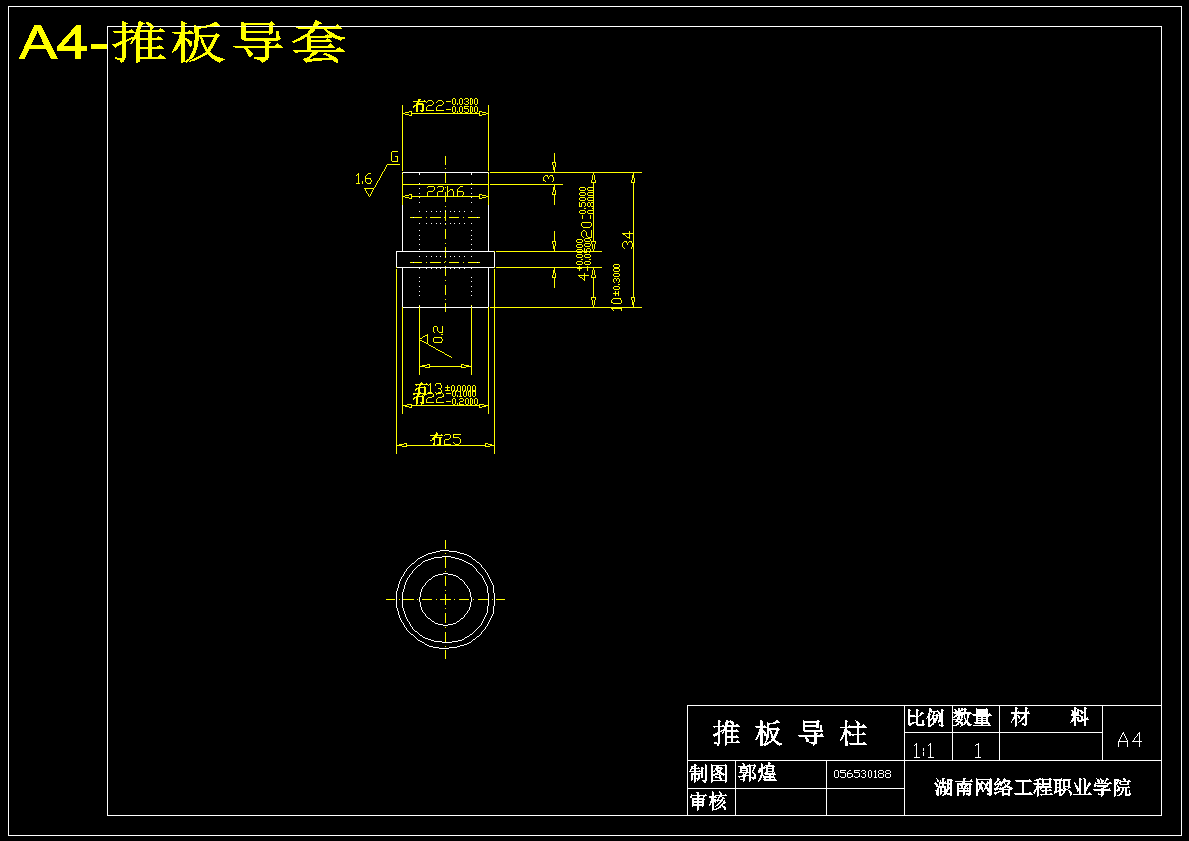

| 12 | A4-推板导套.dwg | 280.67K |
| 13 | A4-推板导套.png | 13.97K |
| 14 | A4-推管推出.dwg | 285.25K |

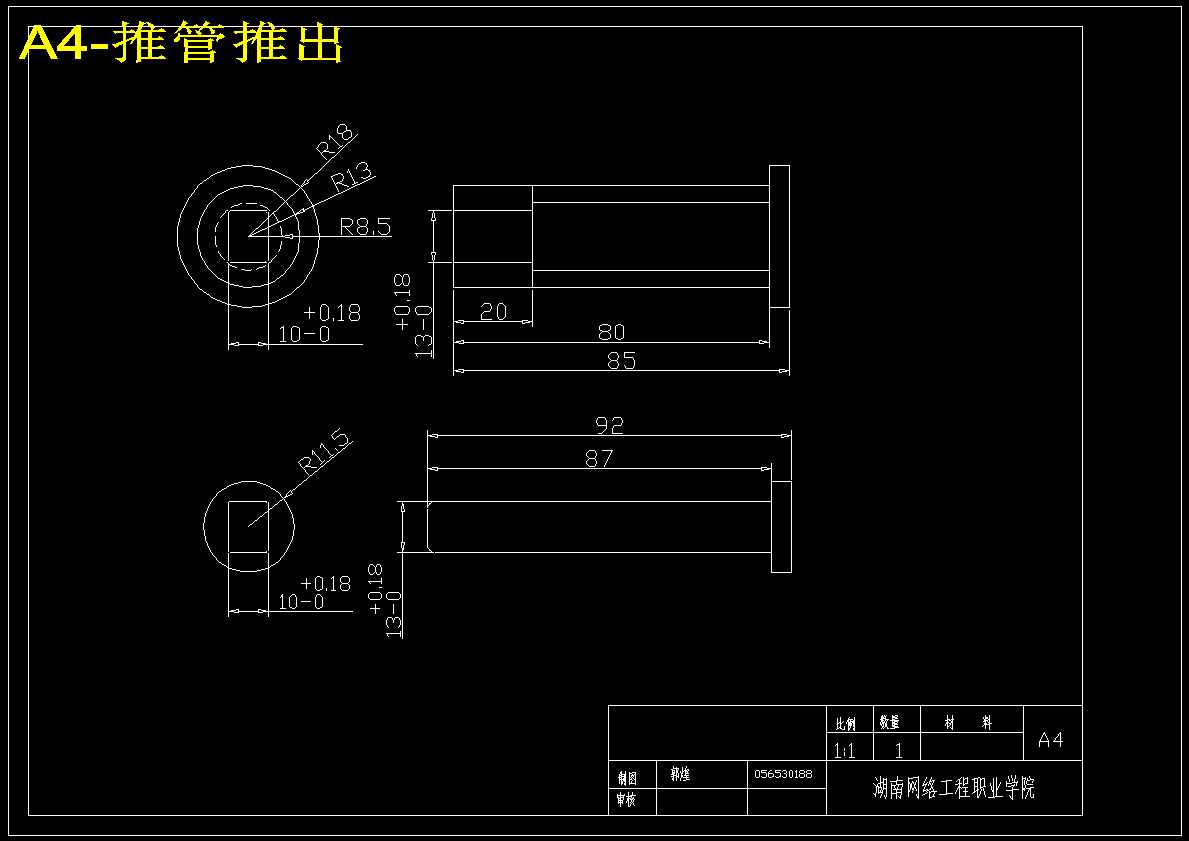

| 15 | A4-推管推出.png | 13.67K |

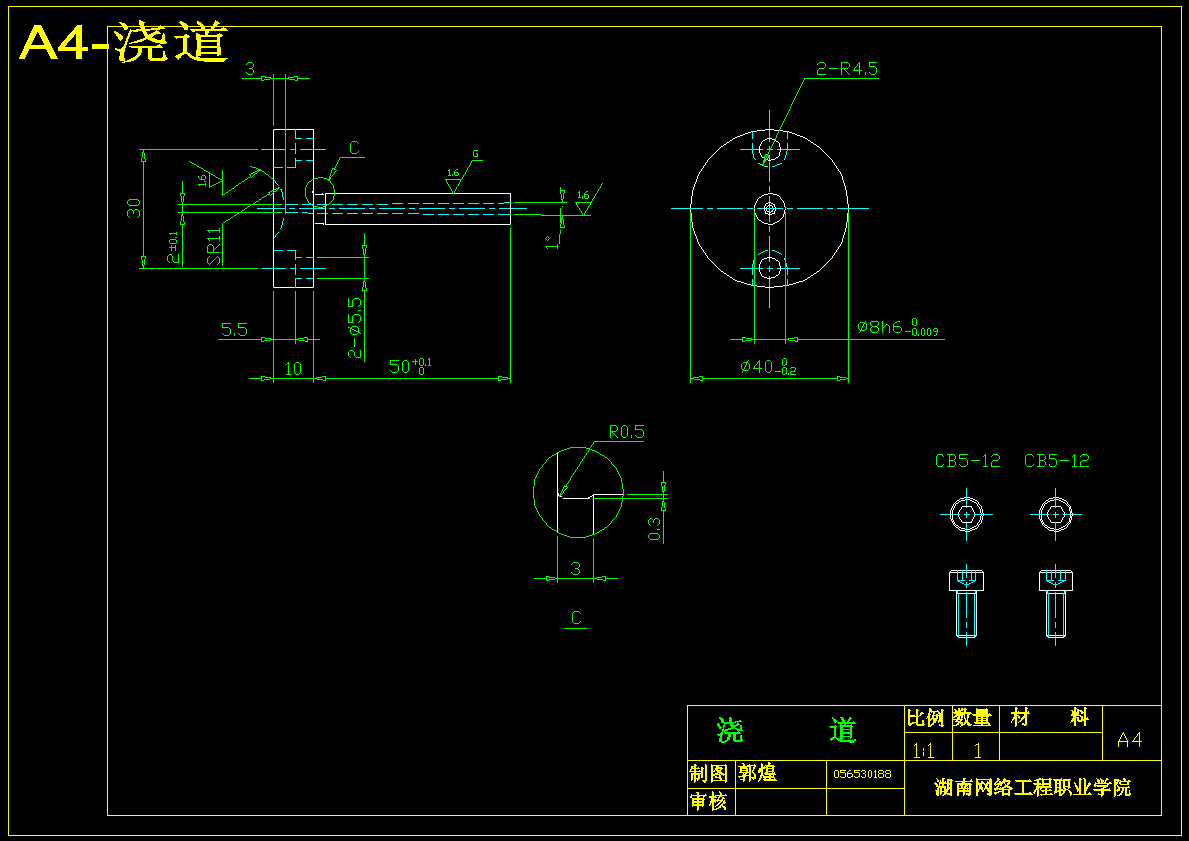

| 16 | A4-浇道.dwg | 285.45K |
| 17 | A4-浇道.png | 16.90K |
| 18 | A4-镶块.dwg | 294.72K |

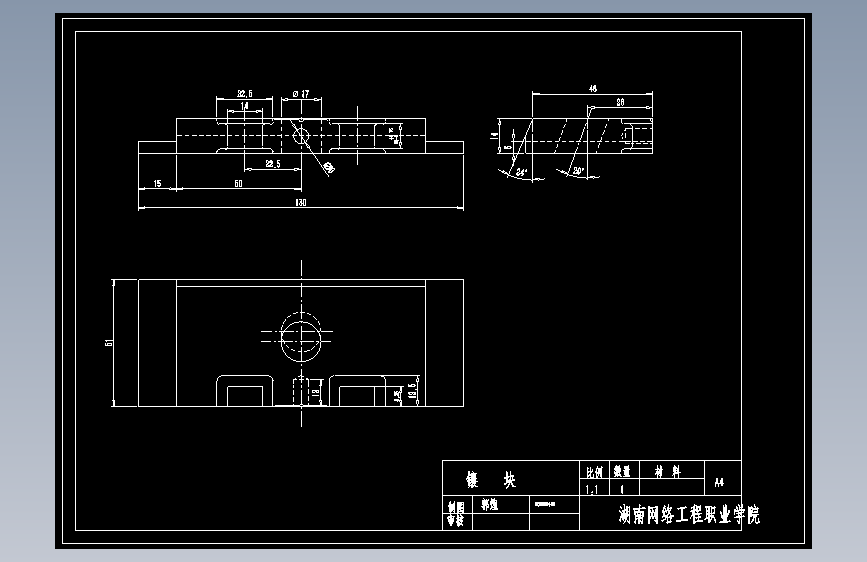

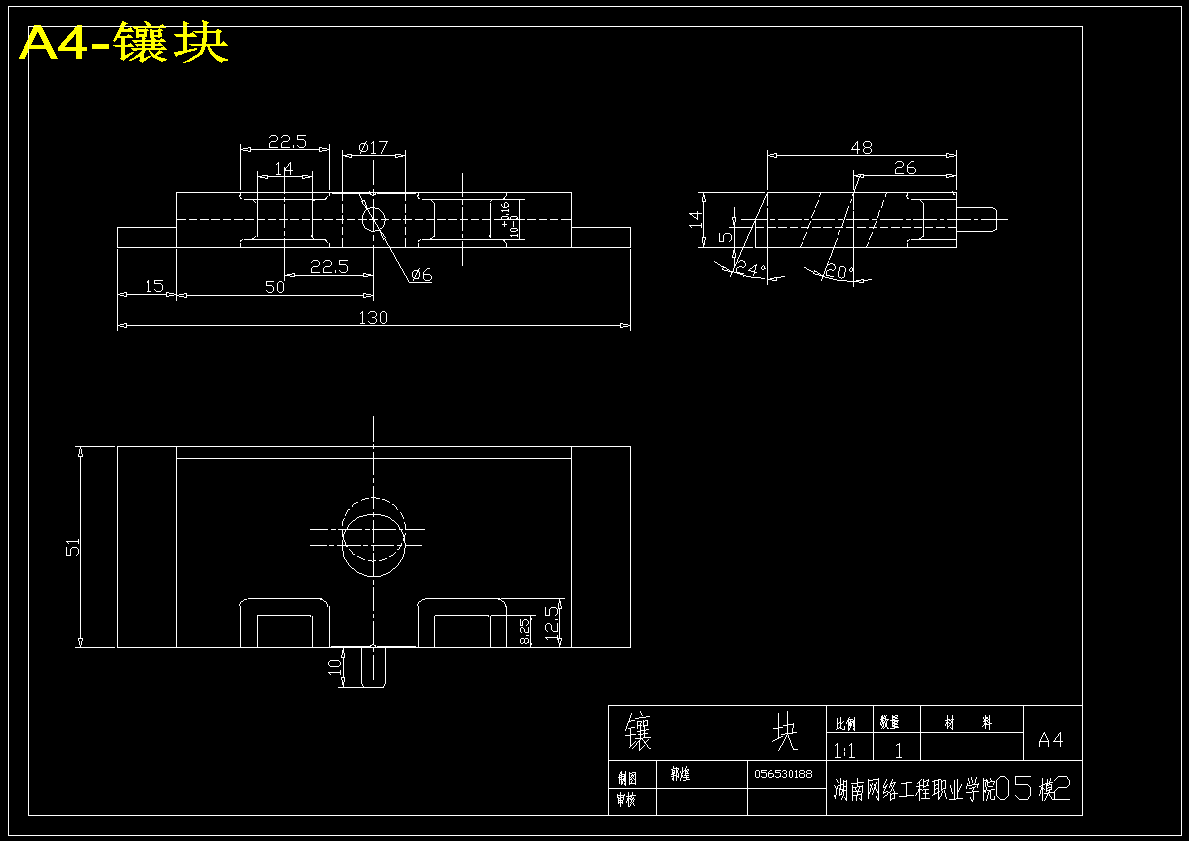

| 19 | A4-镶块.png | 14.00K |

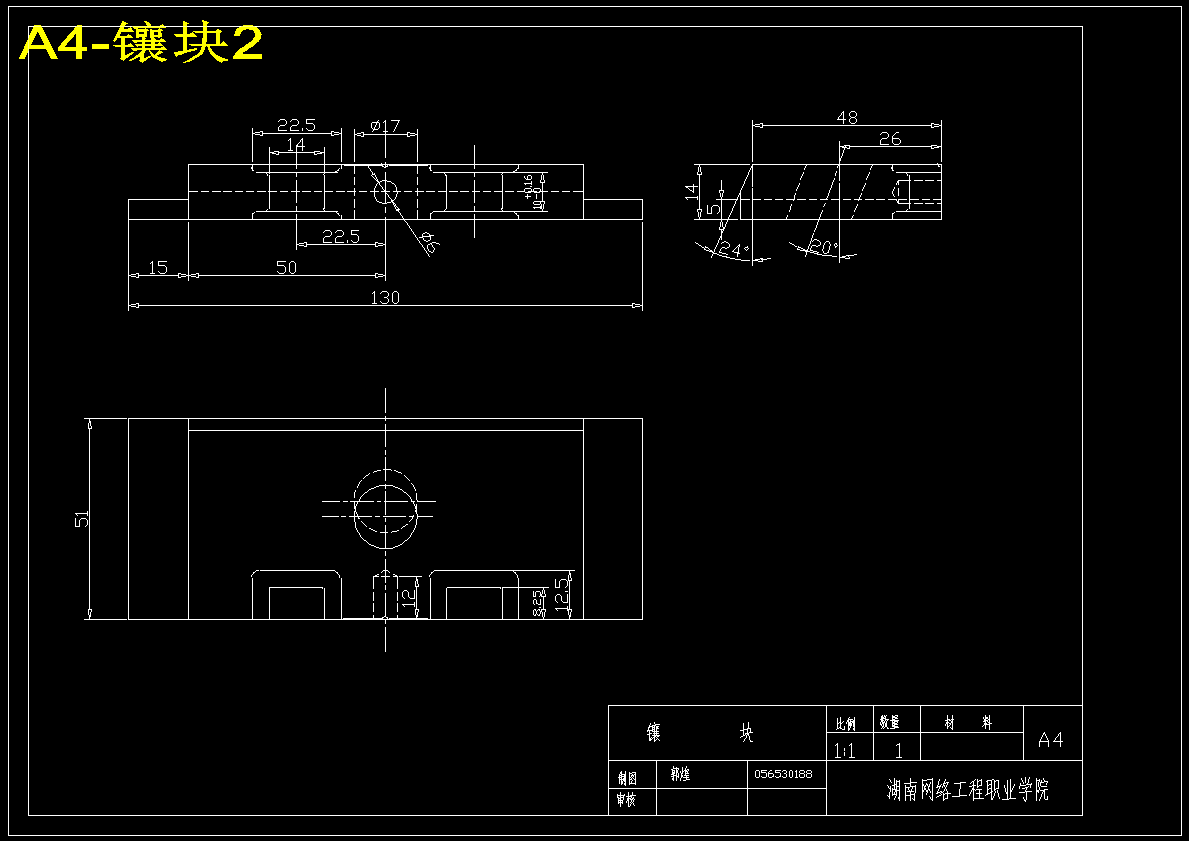

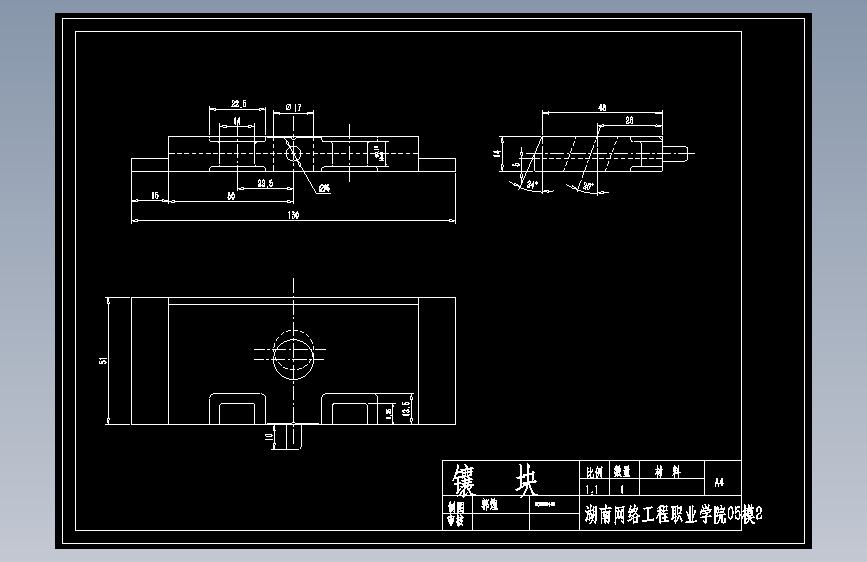

| 20 | A4-镶块2.dwg | 293.28K |
| 21 | A4-镶块2.png | 13.86K |
| 22 | 三维零件图.dwg | 304.08K |

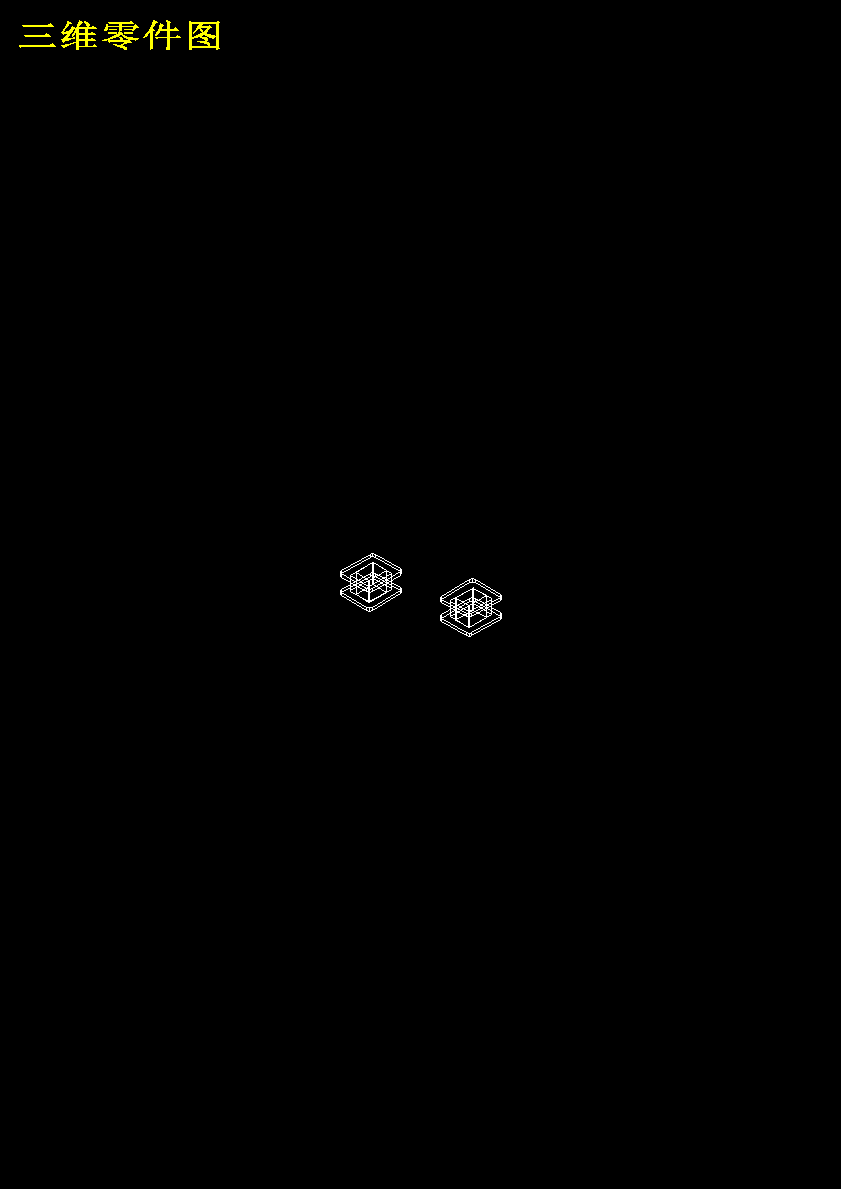

| 23 | 三维零件图.png | 5.58K |
| 24 | 凹模工序卡.doc | 502.50K |
| 25 | 凹模工艺过程卡.doc | 67.00K |
| 26 | 前言目录.doc | 24.50K |
| 27 | 设计说明书-11600字-26页.doc | 242.13K |
此图纸下载需要120金币
立即下载
发布者
高大的钻石
创作: 22644
粉丝: 654
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：638.07KB
所需金币：120
上传时间：2024-10-23 02:47:57
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
