气动升降物料打孔切断装置（ID:1648552）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17297712162330.zip | 11.63M |
| 2 | 15导轨.SLDPRT | 127.46K |
| 3 | 15滑块.SLDPRT | 118.29K |
| 4 | 16活塞杆.SLDPRT | 113.74K |
| 5 | 20-30双杆气缸.SLDPRT | 204.68K |
| 6 | 20光轴345.SLDPRT | 80.08K |
| 7 | 20法兰直线轴承.SLDPRT | 119.61K |
| 8 | 20直线光轴.SLDPRT | 77.17K |
| 9 | 20直线轴承.SLDPRT | 107.08K |
| 10 | 20轴座.SLDPRT | 121.16K |
| 11 | 20轴端座.SLDPRT | 120.60K |
| 12 | 3.0钻头.SLDPRT | 76.30K |
| 13 | LMH10直线轴承.SLDPRT | 98.42K |
| 14 | L型板.SLDPRT | 147.10K |
| 15 | Y型接头.SLDPRT | 92.68K |
| 16 | ~$16活塞杆.SLDPRT | 14B |
| 17 | ~$20法兰直线轴承.SLDPRT | 14B |
| 18 | ~$20直线光轴.SLDPRT | 14B |
| 19 | ~$20轴座.SLDPRT | 14B |
| 20 | ~$L型板.SLDPRT | 14B |
| 21 | ~$Y型接头.SLDPRT | 14B |
| 22 | ~$侧板1.SLDPRT | 14B |
| 23 | ~$光轴固定板.SLDPRT | 14B |
| 24 | ~$动板.SLDPRT | 14B |
| 25 | ~$单耳座.SLDPRT | 14B |
| 26 | ~$导向耐磨块.SLDPRT | 14B |
| 27 | ~$底座侧板.SLDPRT | 14B |
| 28 | ~$底座底板.SLDPRT | 14B |
| 29 | ~$底座顶板.SLDPRT | 14B |
| 30 | ~$气动升降物料打孔切断装置.sldasm | 14B |
| 31 | ~$气动安全组件.sldasm | 14B |
| 32 | ~$气缸16.SLDPRT | 14B |
| 33 | ~$气缸63X125.SLDPRT | 14B |
| 34 | ~$气缸固定座.sldasm | 14B |
| 35 | ~$气缸杆.SLDPRT | 14B |
| 36 | ~$法兰直线轴承10.SLDPRT | 14B |
| 37 | ~$直线光轴10.SLDPRT | 14B |
| 38 | ~$筋板1.SLDPRT | 14B |
| 39 | ~$铁屑料斗.SLDPRT | 14B |
| 40 | ~$驱动板.SLDPRT | 14B |
| 41 | 侧板1.SLDPRT | 86.09K |
| 42 | 光轴固定板.SLDPRT | 74.36K |
| 43 | 光轴固定板2.SLDPRT | 99.21K |
| 44 | 光轴夹.SLDPRT | 88.03K |
| 45 | 刀垫.SLDPRT | 75.90K |
| 46 | 刀架.SLDPRT | 145.49K |
| 47 | 切刀.SLDPRT | 91.95K |
| 48 | 切断气缸座.SLDPRT | 154.18K |
| 49 | 加强筋.SLDPRT | 79.97K |
| 50 | 动板.SLDPRT | 81.88K |
| 51 | 单耳座.SLDPRT | 83.14K |
| 52 | 合页.SLDPRT | 110.32K |
| 53 | 合页2.SLDPRT | 106.45K |
| 54 | 固定底板.SLDPRT | 225.36K |
| 55 | 垫板.SLDPRT | 110.07K |
| 56 | 安装板2.SLDPRT | 195.22K |
| 57 | 安装板23.SLDPRT | 107.02K |
| 58 | 定位块.SLDPRT | 86.55K |
| 59 | 定位螺钉.SLDPRT | 94.76K |
| 60 | 导向板.SLDPRT | 103.69K |
| 61 | 导向耐磨块.SLDPRT | 78.80K |
| 62 | 底座侧板.SLDPRT | 95.13K |
| 63 | 底座底板.SLDPRT | 127.75K |
| 64 | 底座顶板.SLDPRT | 141.58K |
| 65 | 开关支架.SLDPRT | 118.03K |
| 66 | 开关组件.SLDASM | 100.13K |
| 67 | 批头.SLDPRT | 131.47K |
| 68 | 拉手.SLDPRT | 113.28K |
| 69 | 挡块.SLDPRT | 117.63K |
| 70 | 撞板.SLDPRT | 82.97K |
| 71 | 支撑板.SLDPRT | 94.15K |
| 72 | 气动升降物料打孔切断装置.sldasm | 1.41M |
| 73 | 气动安全组件.sldasm | 291.30K |
| 74 | 气缸16.SLDPRT | 224.78K |
| 75 | 气缸63X125.SLDPRT | 196.53K |
| 76 | 气缸固定座.sldasm | 182.37K |
| 77 | 气缸杆.SLDPRT | 98.80K |
| 78 | 气缸活塞杆2.SLDPRT | 89.24K |
| 79 | 法兰直线轴承10.SLDPRT | 122.91K |
| 80 | 电动钻.SLDASM | 240.88K |
| 81 | 电机固定板1.SLDPRT | 138.85K |
| 82 | 电机固定板2.SLDPRT | 120.46K |
| 83 | 电机定位板.SLDPRT | 120.69K |
| 84 | 直线光轴10.SLDPRT | 104.54K |
| 85 | 直线导轨座固定板.SLDPRT | 97.64K |
| 86 | 直线轴承安装板.SLDPRT | 96.80K |
| 87 | 硬限位.SLDPRT | 59.76K |
| 88 | 硬限位柱.SLDPRT | 69.12K |
| 89 | 筋板1.SLDPRT | 91.98K |
| 90 | 连接板.SLDPRT | 108.81K |
| 91 | 连接板2.SLDPRT | 94.01K |
| 92 | 退料光轴.SLDPRT | 113.73K |
| 93 | 钻孔切断物料.SLDPRT | 290.25K |
| 94 | 钻孔机构.SLDASM | 1.17M |
| 95 | 钻孔退料板.SLDPRT | 198.28K |
| 96 | 钻模.SLDPRT | 827.76K |
| 97 | 铁屑料斗.SLDPRT | 129.81K |
| 98 | 铝型材4080.SLDPRT | 169.28K |
| 99 | 锁紧母.SLDPRT | 101.61K |
| 100 | 限位板.SLDPRT | 84.58K |
| 101 | 驱动板.SLDPRT | 93.73K |
| 102 | 驱动电机.SLDPRT | 123.93K |
此图纸下载需要51金币
立即下载
发布者
风之韵
创作: 593
粉丝: 16
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：11.91M
所需金币：51
上传时间：2024-10-24 20:00:21
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
气动升降
打孔切断
裁切装置
裁断装置
一次打6孔
图纸简介

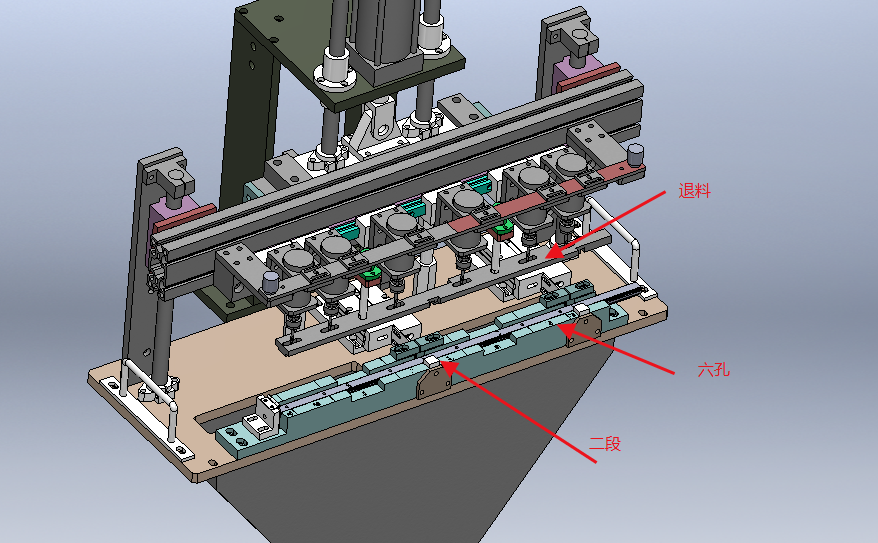

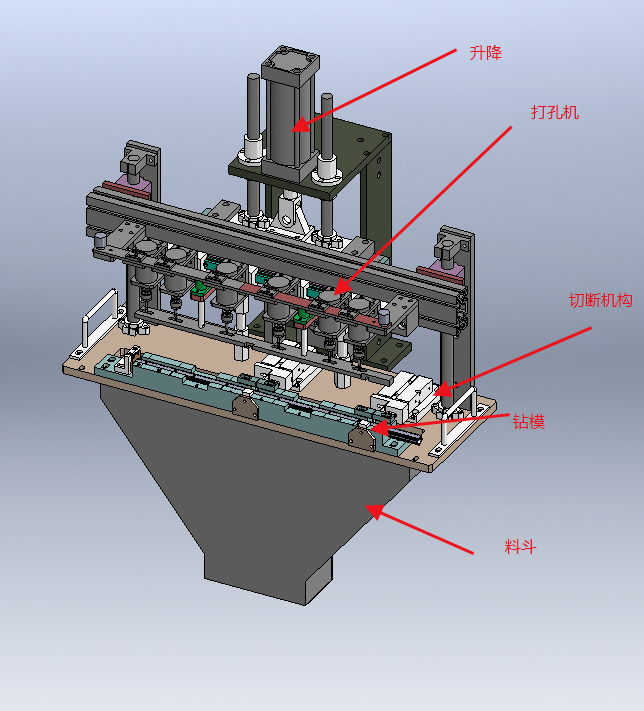

气动升降物料打孔切断装置
由气缸升降控制打孔位置，共有6个打孔机构进行打孔，有2个裁切机构将物料裁成2段。

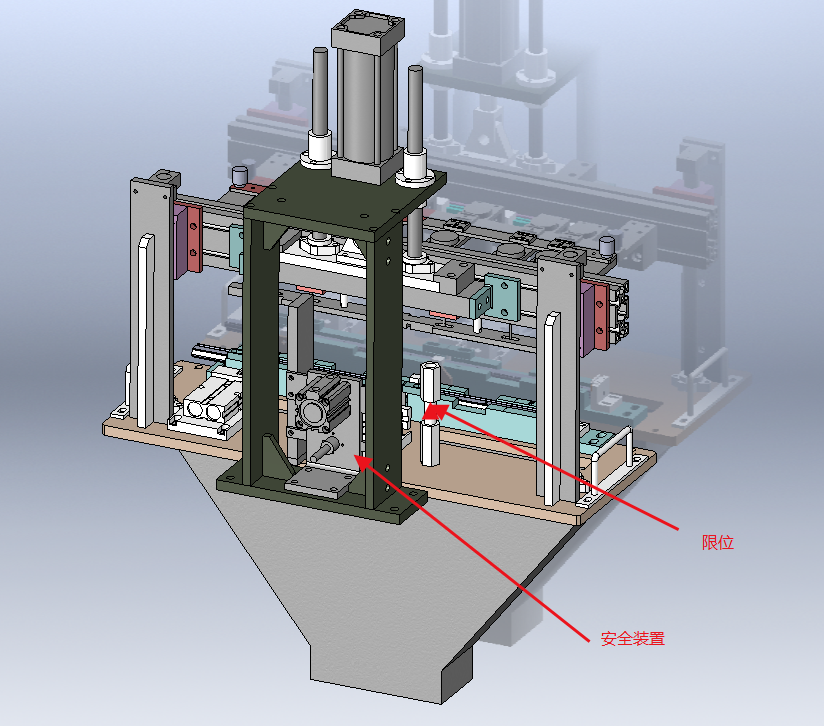

此机构还有安装防呆装置，确保安装。
版权说明
