光纤组件3爪夹取4轴机械手（ID:1650075）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17298581405562.zip | 23.54M |
| 2 | LS6Z轴.sldprt | 141.99K |
| 3 | LS6基体.sldprt | 1.60M |
| 4 | LS6大臂.sldprt | 3.22M |
| 5 | LS6小臂.sldprt | 3.21M |
| 6 | 上下移动气动滑台.SLDASM | 202.44K |
| 7 | 上下移动气动滑台MXS6-30-1.SLDPRT | 181.26K |
| 8 | 上下移动气动滑台MXS6-30-2.SLDPRT | 190.96K |
| 9 | 上下移动气动滑台MXS6-30-3.SLDPRT | 74.58K |
| 10 | 上下移动气动滑台MXS6-30-4.SLDPRT | 100.71K |
| 11 | 光纤.SLDPRT | 1.59M |
| 12 | 光纤夹取组件.SLDASM | 2.41M |
| 13 | 光纤组件3爪夹取4轴机械手.SLDASM | 6.36M |
| 14 | 压力检测.SLDPRT | 246.91K |
| 15 | 吸取组件.SLDASM | 692.75K |
| 16 | 吸取轴.SLDPRT | 85.79K |
| 17 | 吸嘴.SLDPRT | 79.73K |
| 18 | 吸嘴固定轴.SLDPRT | 108.01K |
| 19 | 固定套.SLDPRT | 160.46K |
| 20 | 固定座.SLDPRT | 128.20K |
| 21 | 夹爪安装板.SLDPRT | 244.58K |
| 22 | 导向套.SLDPRT | 119.53K |
| 23 | 导向座.SLDPRT | 162.08K |
| 24 | 摆转块.SLDPRT | 180.52K |
| 25 | 摆转块2.SLDPRT | 185.95K |
| 26 | 摆转气缸.SLDASM | 200.36K |
| 27 | 摆转气缸MSQB7A-1.SLDPRT | 219.42K |
| 28 | 摆转气缸MSQB7A-2.SLDPRT | 123.57K |
| 29 | 气动夹爪安装板.SLDPRT | 128.02K |
| 30 | 气动手指H01-10夹爪1.SLDPRT | 104.65K |
| 31 | 气动手指H01-11夹爪2.SLDPRT | 105.46K |
| 32 | 气动手指MHZ2-10D-1.SLDPRT | 147.43K |
| 33 | 气动手指MHZ2-10D-2.SLDPRT | 81.88K |
| 34 | 气动手指MHZ2-10D-3.SLDPRT | 82.56K |
| 35 | 气动手指MHZ2-10D.SLDASM | 145.13K |
| 36 | 真空发生器.SLDPRT | 86.90K |
| 37 | 立板2.SLDPRT | 99.76K |
| 38 | 筋板2.SLDPRT | 82.49K |
| 39 | 缓冲弹簧、.SLDPRT | 618.75K |
| 40 | 调试接头PSL4M5A.SLDPRT | 216.64K |
| 41 | 连接法兰.SLDPRT | 165.39K |
此图纸下载需要46金币
立即下载
发布者
风之韵
创作: 710
粉丝: 24
加入时间：2024-01-17
模型信息
图纸ID：1650075
图纸格式：sldprt,sldasm
文件大小：24.11M
所需金币：46
上传时间：2024-10-25 20:09:08
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
3爪夹取
4轴机械手
抓取、放料
光纤组件
吸盘机械手
图纸简介

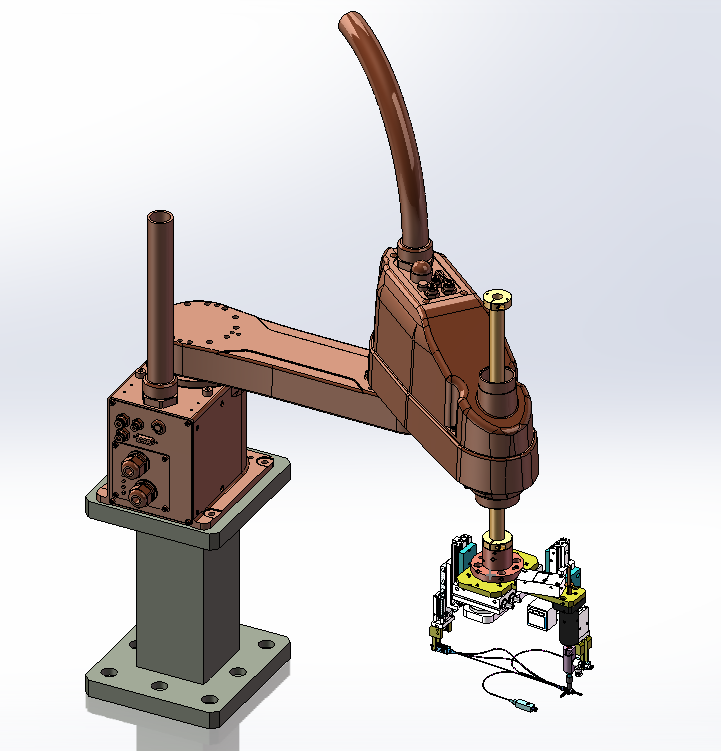

光纤组件3爪夹取4轴机械手：

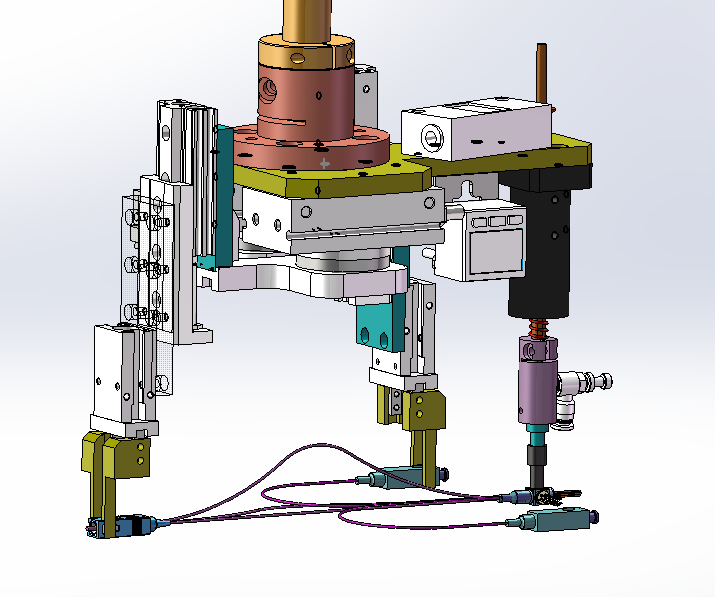

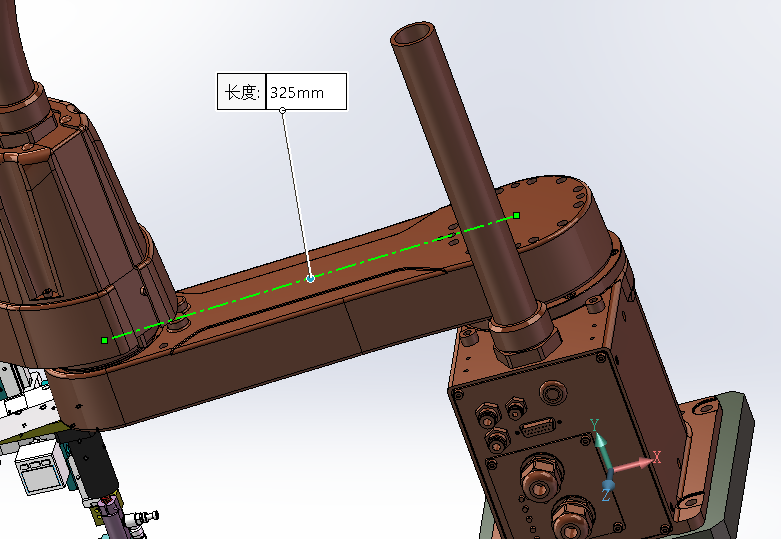

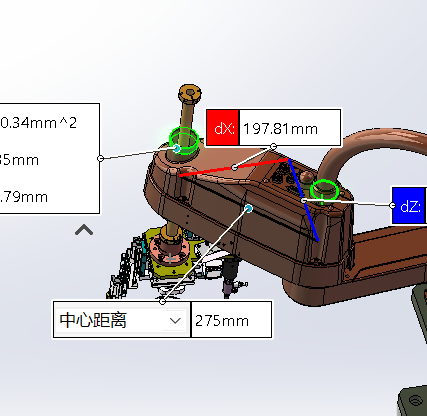

由三轴机械手驱动3爪夹具实现光纤组件的抓取、放料动作。3爪由两个气动手指夹取两个接头，由1个吸取机构吸取转换头。大臂摆转半径325mm；小臂摆转半径275mm。
