四工位屏幕组装转盘机构（ID:1650803）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17300327728803.zip | 8.32M |
| 2 | 150W三相刹车电机.sldasm | 1.27M |
| 3 | 150刹车电机1.sldprt | 1.25M |
| 4 | 60DF减速机.sldprt | 163.59K |
| 5 | pox1接口.SLDPRT | 105.50K |
| 6 | VGA接口.SLDPRT | 135.64K |
| 7 | 主动同步轮.sldprt | 34.77K |
| 8 | 从动同步轮.sldprt | 34.82K |
| 9 | 光纤固定板.SLDPRT | 79.10K |
| 10 | 减速机固定板.sldprt | 45.78K |
| 11 | 同步带.sldprt | 33.78K |
| 12 | 四工位屏幕组装转盘机构.SLDASM | 1.85M |
| 13 | 屏幕.SLDPRT | 107.62K |
| 14 | 屏幕组件.SLDASM | 119.99K |
| 15 | 开关固定板.SLDPRT | 100.70K |
| 16 | 开关支架2.sldprt | 42.33K |
| 17 | 感应凸轮.sldprt | 39.25K |
| 18 | 感应开关.sldprt | 34.67K |
| 19 | 感应板.SLDPRT | 79.16K |
| 20 | 接料盘.SLDPRT | 328.93K |
| 21 | 接近开关.sldprt | 56.99K |
| 22 | 散热风扇1.sldprt | 388.24K |
| 23 | 有料感应光纤开关.SLDPRT | 44.88K |
| 24 | 模具.SLDPRT | 164.34K |
| 25 | 电机减速机1.sldprt | 44.22K |
| 26 | 胶块固定块.SLDPRT | 78.74K |
| 27 | 防静电胶块.SLDPRT | 56.29K |
| 28 | 风扇盖.sldprt | 198.73K |
| 29 | 驱动电机组件.SLDASM | 1.25M |
| 30 | 驱动转盘.SLDPRT | 388.76K |
| 31 | 驱动轴.SLDPRT | 120.19K |
此图纸下载需要23金币
立即下载
发布者
风之韵
创作: 630
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldasm,sldprt
文件大小：8.52M
所需金币：23
上传时间：2024-10-27 20:39:36
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
四工位
屏幕组装
转盘机构
间歇运动
旋转工位
图纸简介

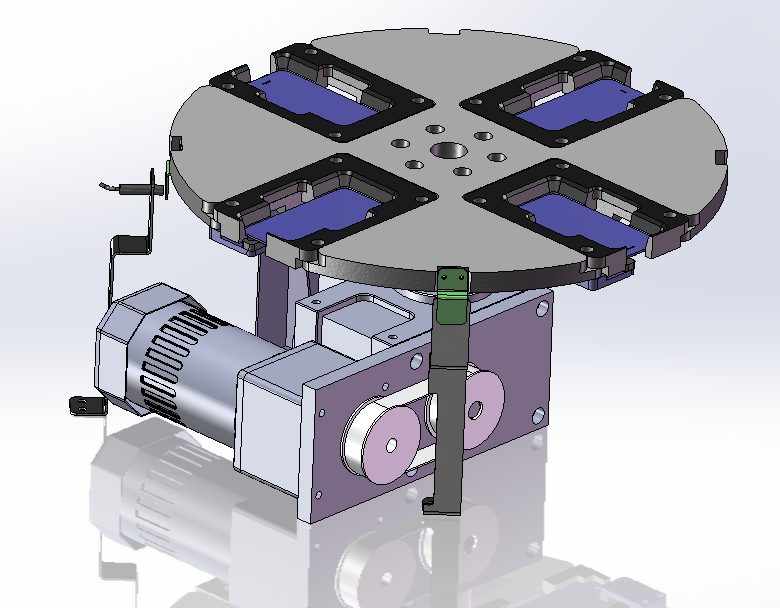

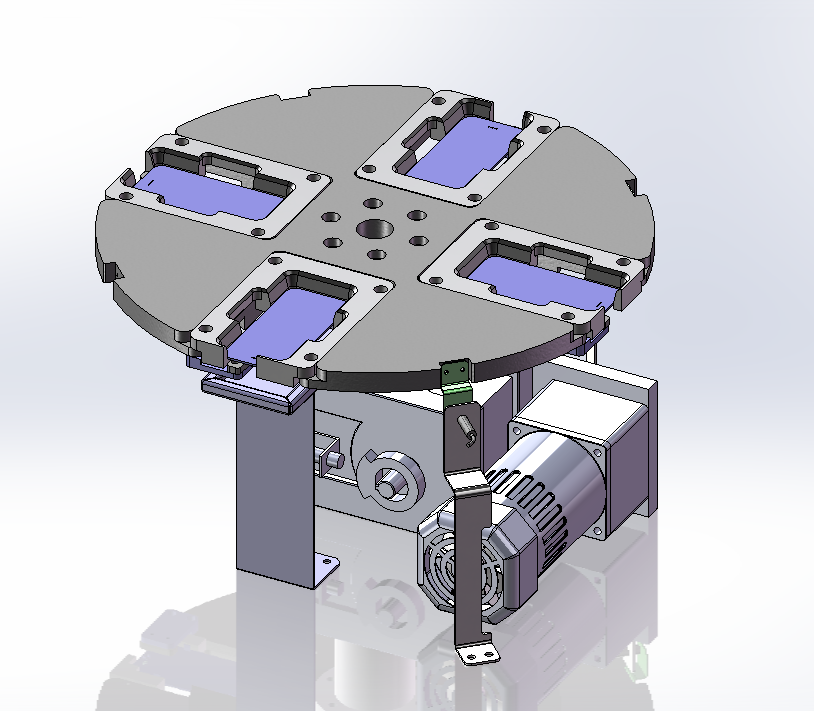

四工位屏幕组装转盘机构：

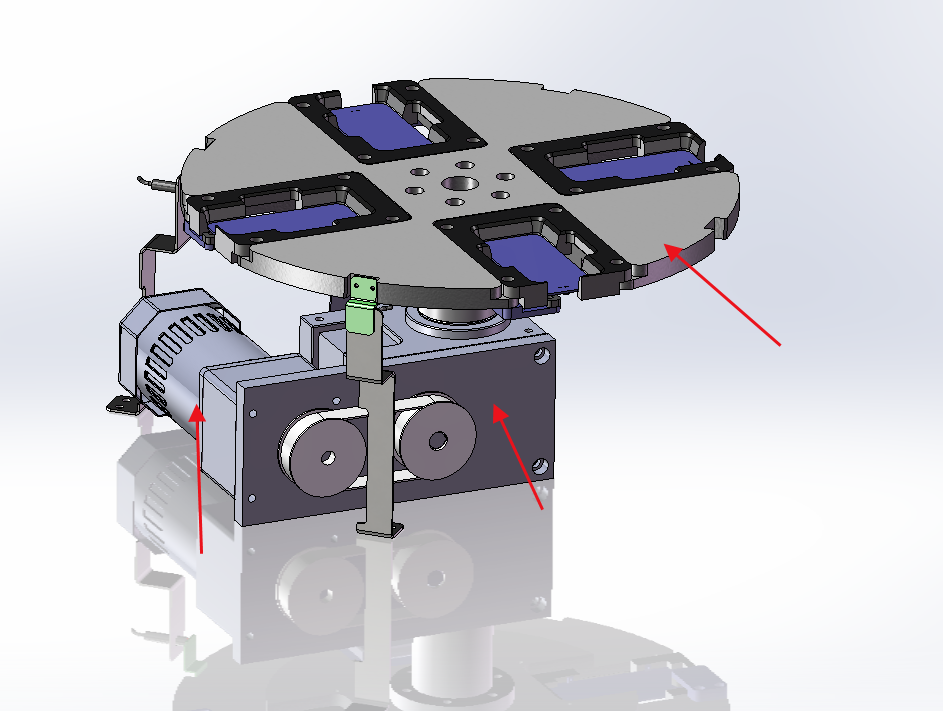

由150电机驱动二个减速机驱动转盘进行四工位间歇启停运动，工位位置由接近开关和减速机凸轮进行检测。手机屏幕由光纤开关进行检测。

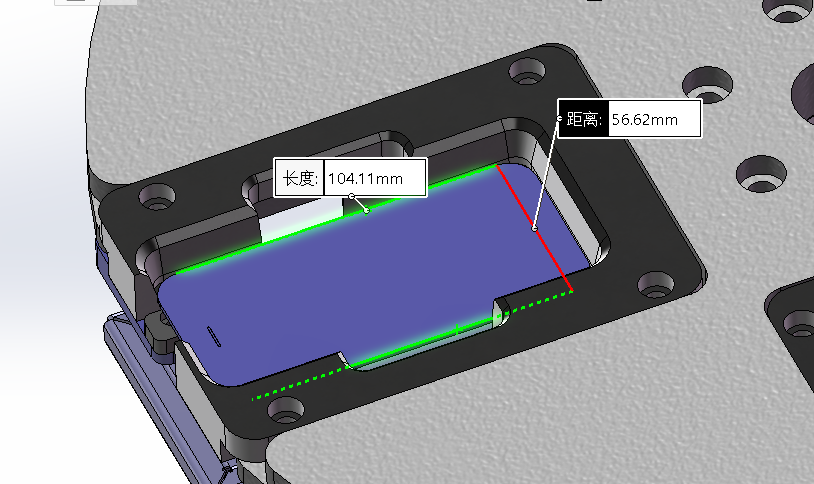

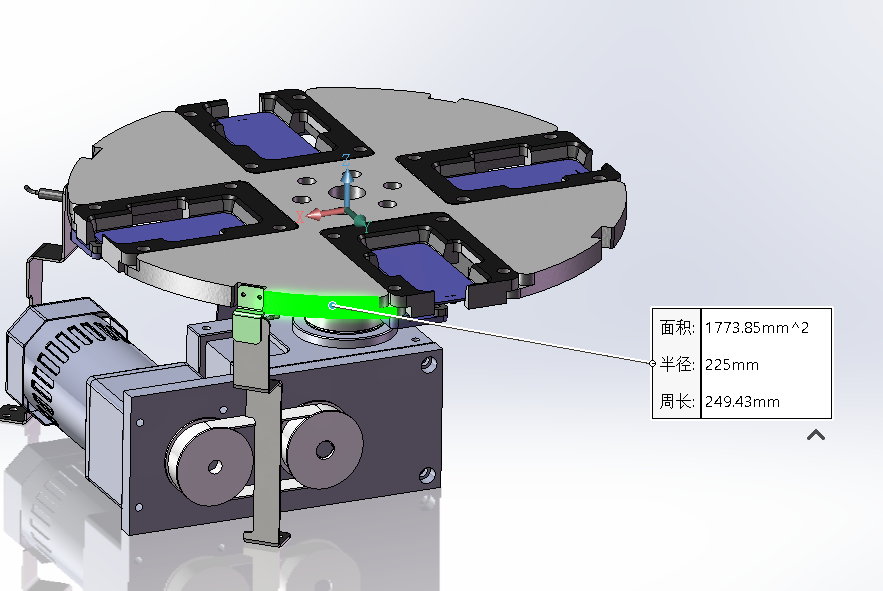

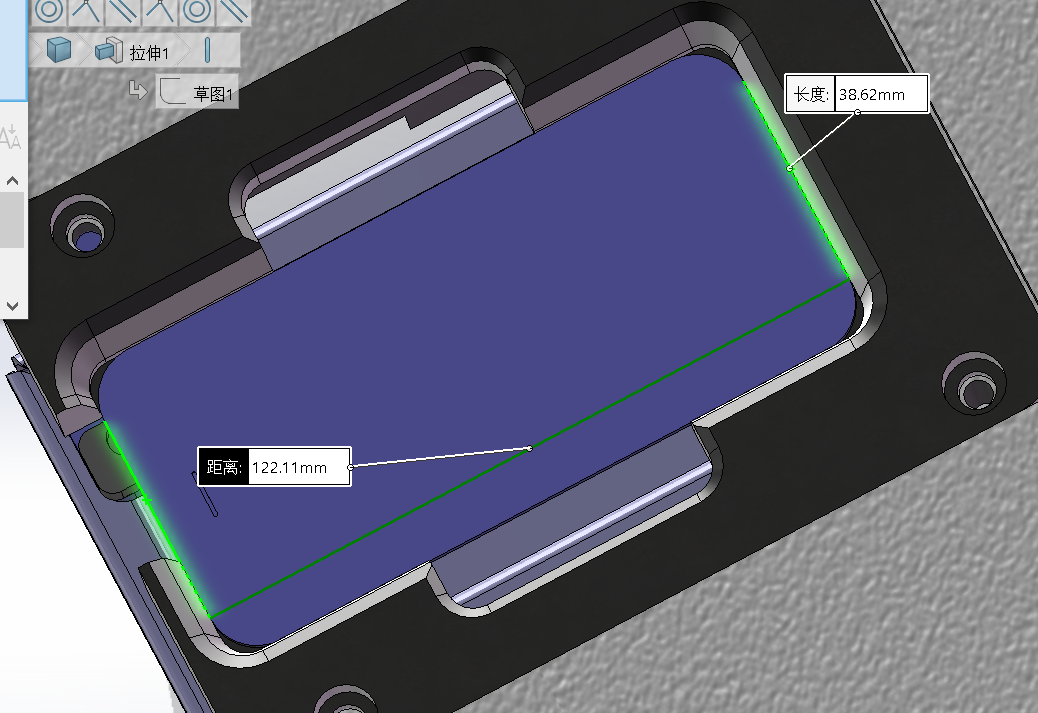

转盘直径450mm；屏幕宽56mm；屏幕长122mm。
