后托架[831001] 5-钻2-φ13螺钉孔夹具+说明书CAD图纸（ID:1657039）
![后托架[831001] 5-钻2-φ13螺钉孔夹具+说明书CAD图纸](https://html.lazystones.com/lazy/1657062/image/0f209499-0779-4ad6-904a-c2d6e4ea833e原图主0.png)
![后托架[831001] 5-钻2-φ13螺钉孔夹具+说明书CAD图纸](https://html.lazystones.com/lazy/1657062/image/25e880f1-859f-4307-bf64-bc11375eaafc原图主0.png)
![后托架[831001] 5-钻2-φ13螺钉孔夹具+说明书CAD图纸](https://html.lazystones.com/lazy/1657062/image/a3160c3d-dc98-4950-a4ea-202cb2604319原图主0.png)
![后托架[831001] 5-钻2-φ13螺钉孔夹具+说明书CAD图纸](https://html.lazystones.com/lazy/1657062/image/acf45eb6-4611-4c84-aa27-6761e941fa5d原图主0.png)
![后托架[831001] 5-钻2-φ13螺钉孔夹具+说明书CAD图纸](https://html.lazystones.com/lazy/1657062/image/d5005cef-75f9-4f31-ab74-62be39fb35e3原图主0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17303658119125.zip | 1.13M |

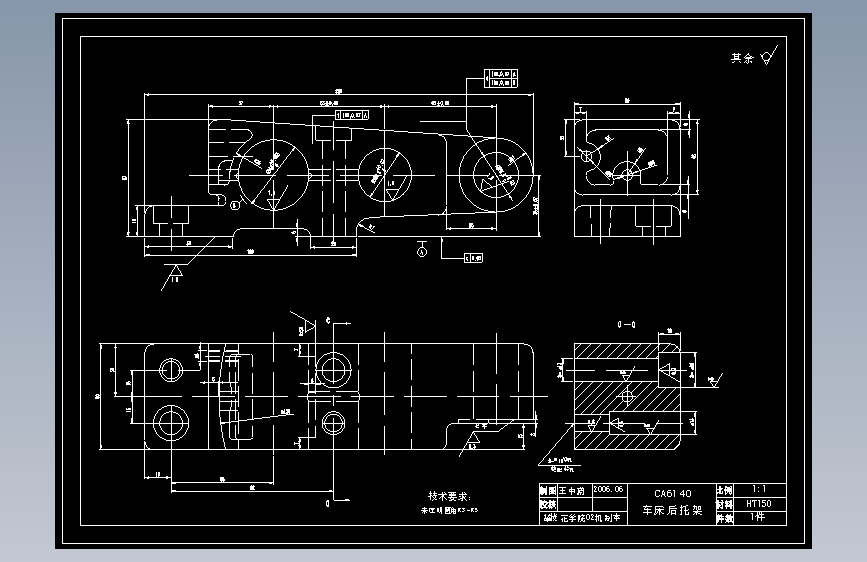

| 2 | CA6140机床后托架零件图.dwg | 73.38K |
| 3 | 工艺卡片.dwg | 1.15M |
| 4 | 毕业设计说明书-CA6140机床后托架加工工艺及夹具设计.doc | 2.18M |

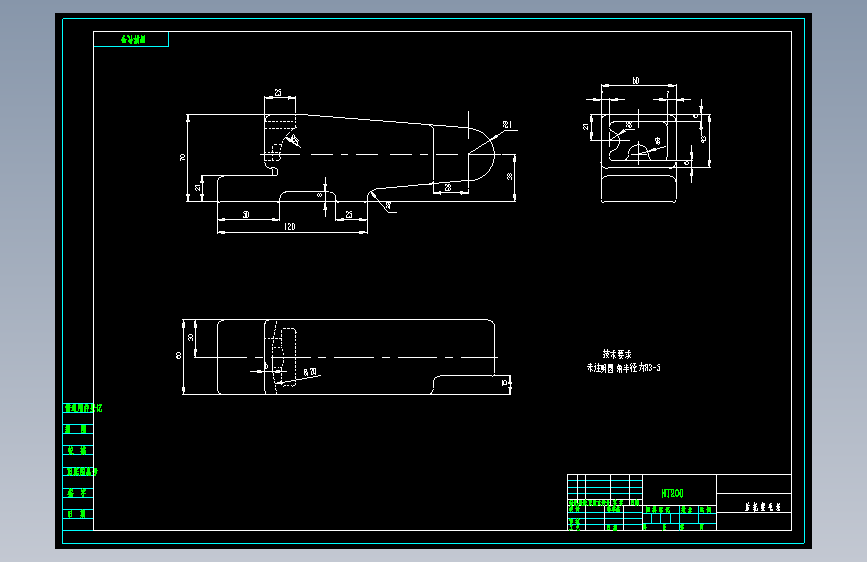

| 5 | 毛坯图.dwg | 69.50K |

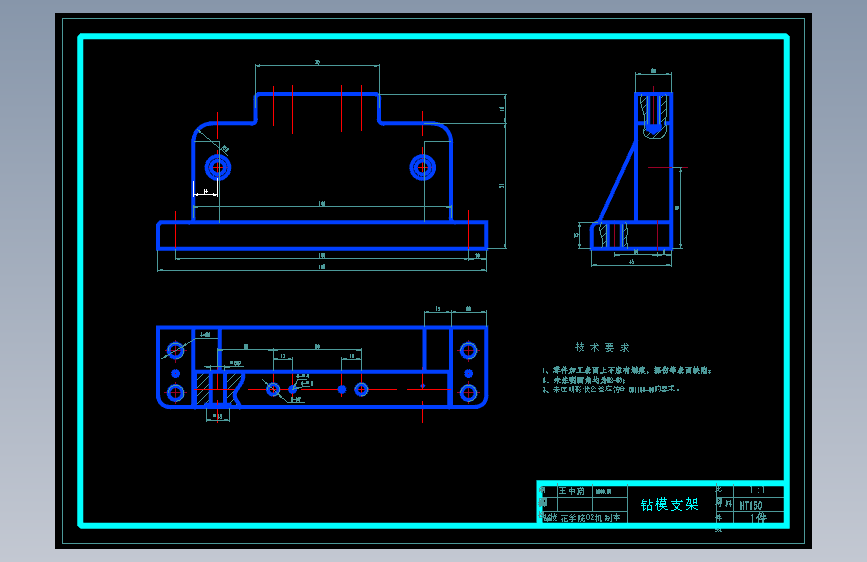

| 6 | 钻夹具体.dwg | 88.59K |

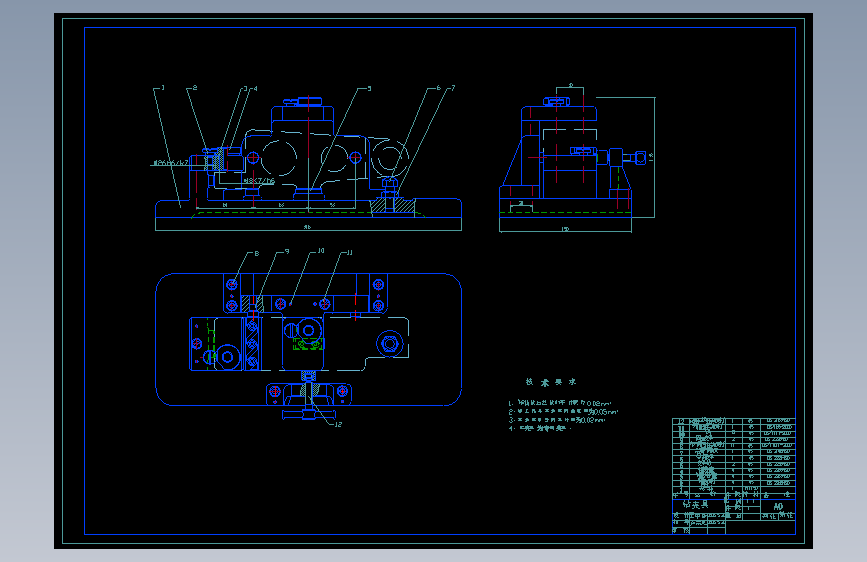

| 7 | 钻顶面2-13个孔装配图.dwg | 336.28K |
此图纸下载需要125金币
立即下载
发布者
懵懂的帽子
创作: 15797
粉丝: 138
加入时间：2023-06-06
模型信息
图纸格式：dwg
文件大小：1.16M
所需金币：125
上传时间：2024-10-31 17:10:12
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
