某热能公司机加工厂房结构图（ID:1657483）

人与自然 / 人类 / 某热能公司机加工厂房结构图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17304446709664.zip	4.32M
2	GJ-1.dwg	1.26M
3	_desktop.ini	9B
4	平面.dwg	2.56M
5	钢结构设计说明.dwg	1.19M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2458

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：4.42M

所需金币：50

上传时间：2024-11-01 15:04:31

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

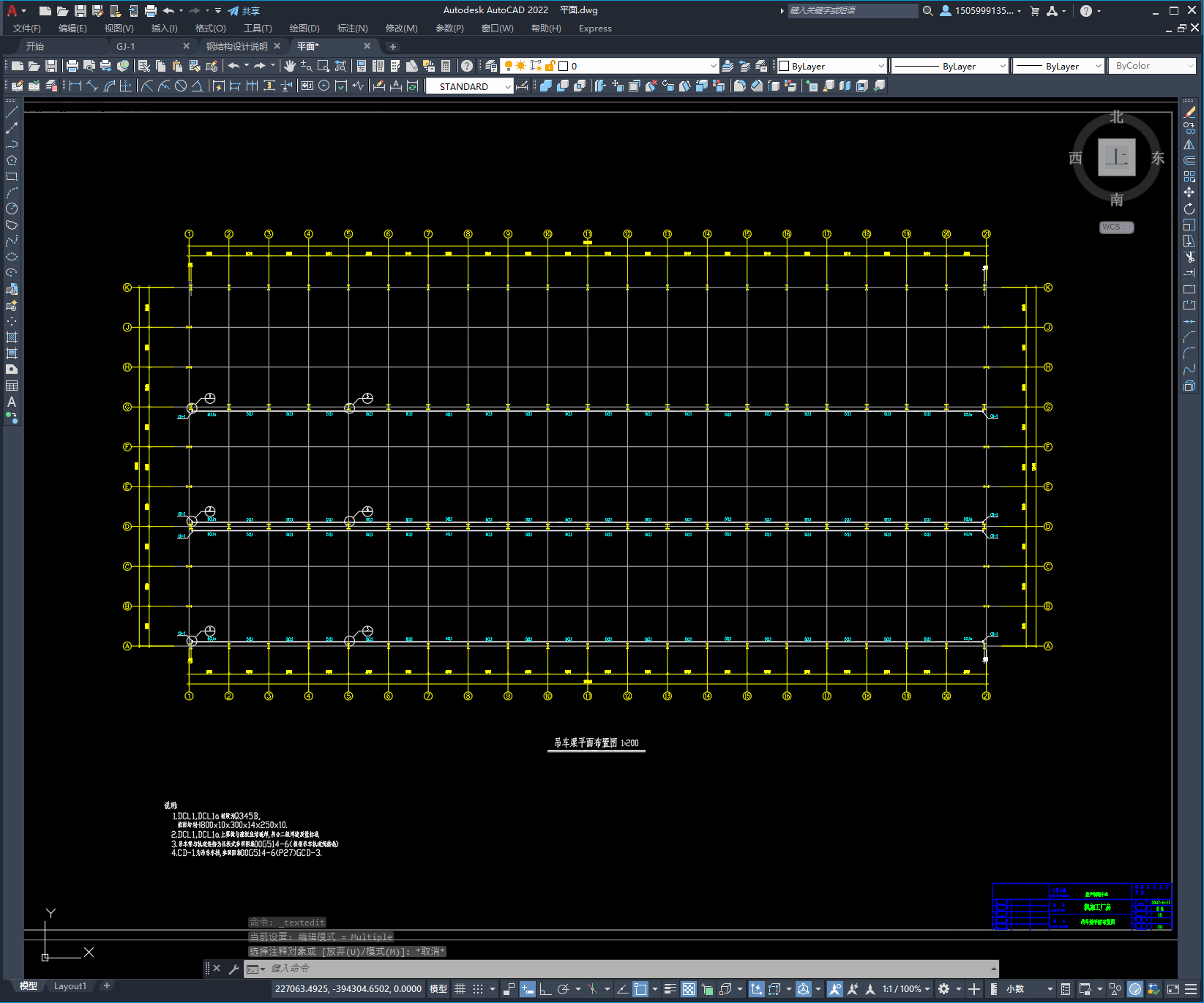

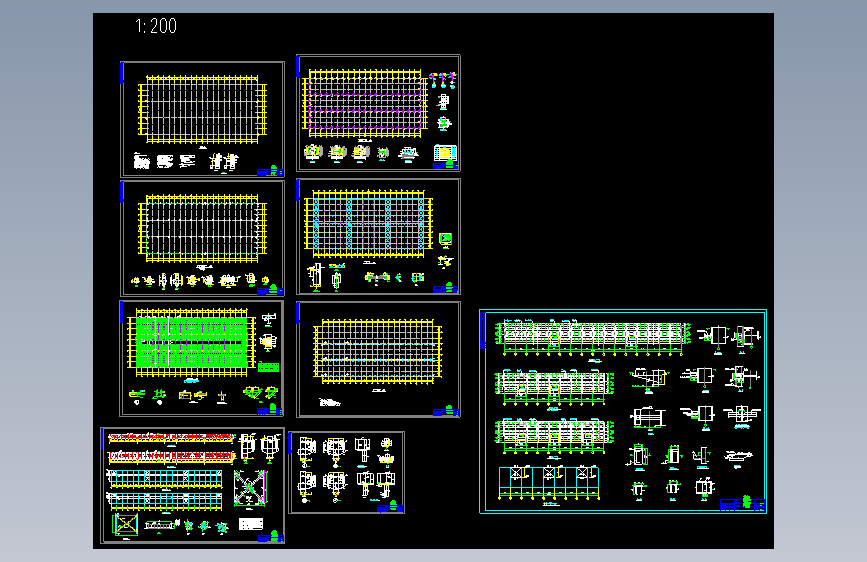

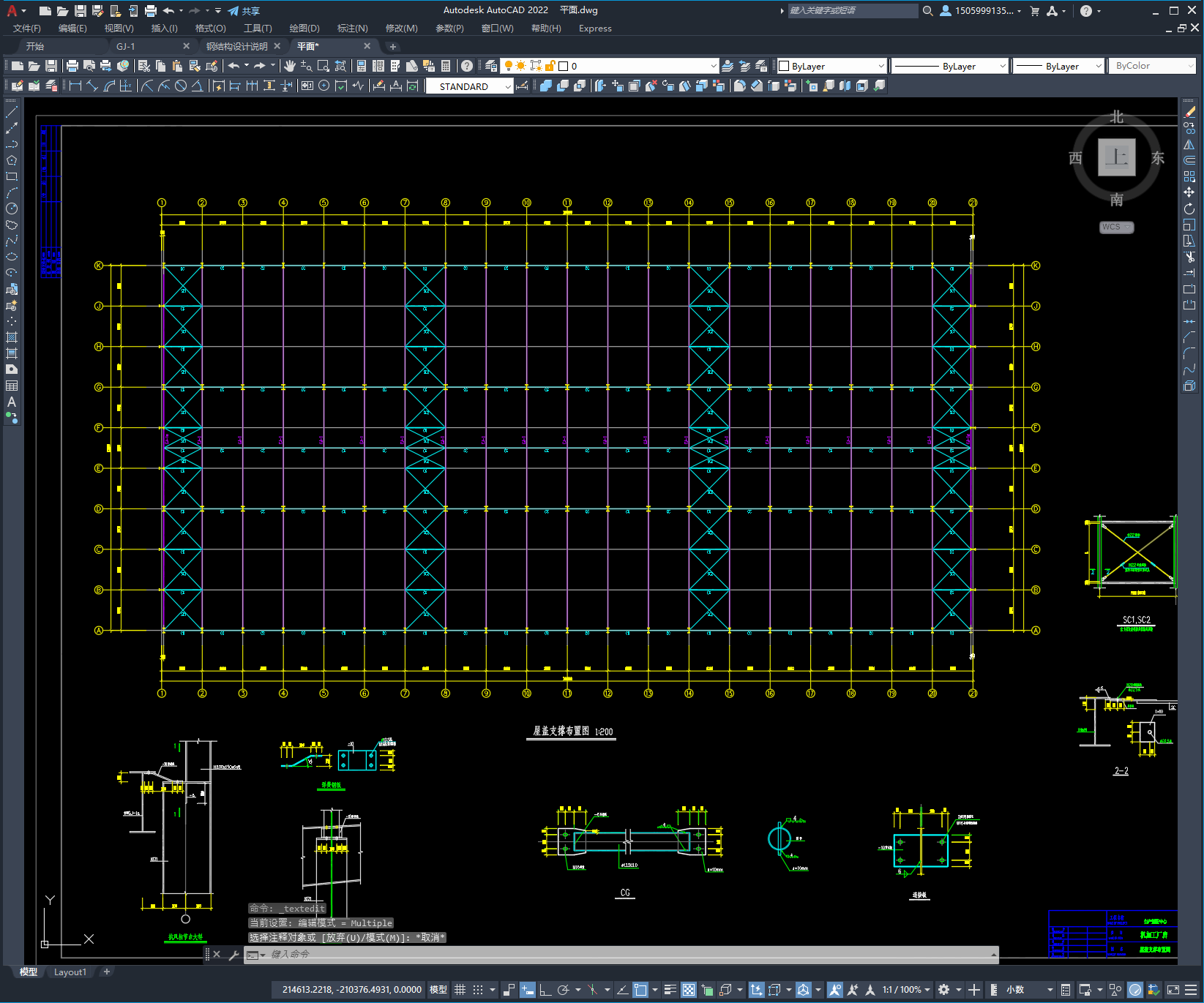

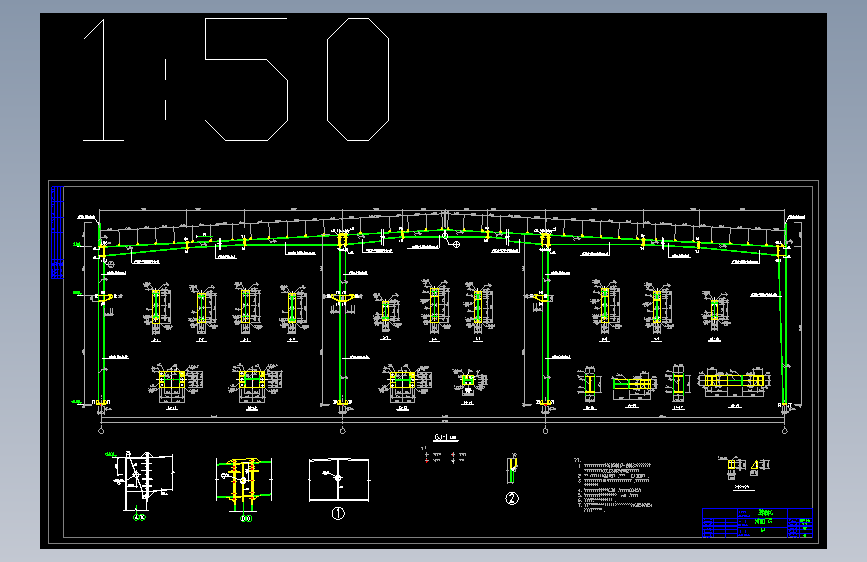

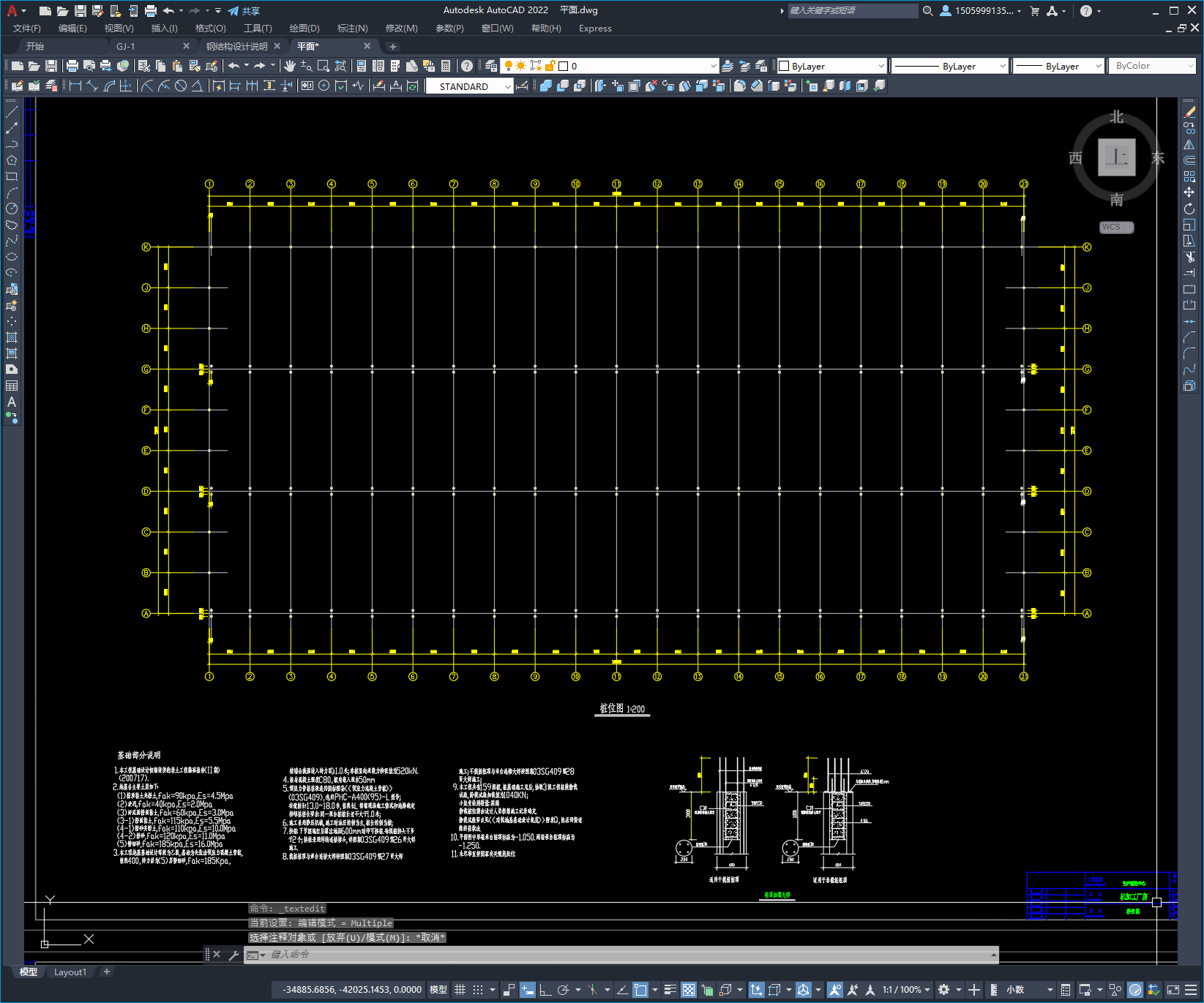

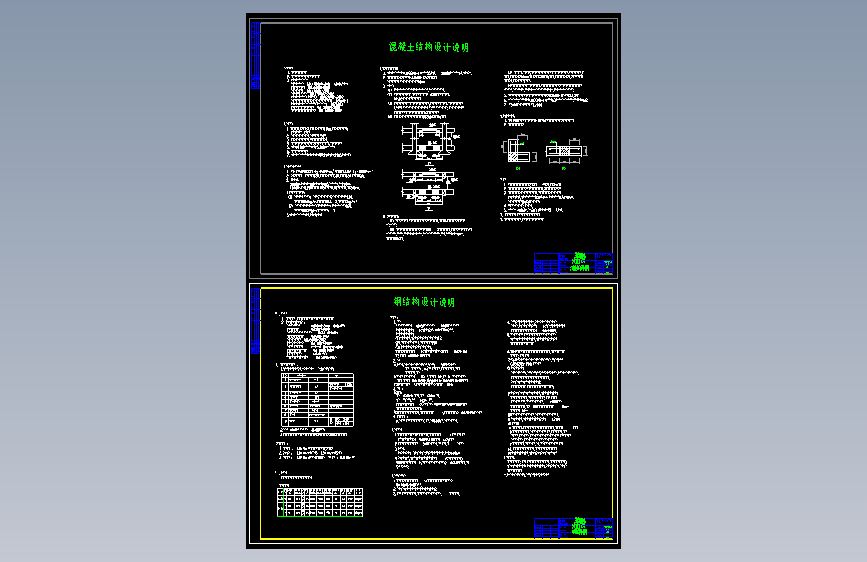

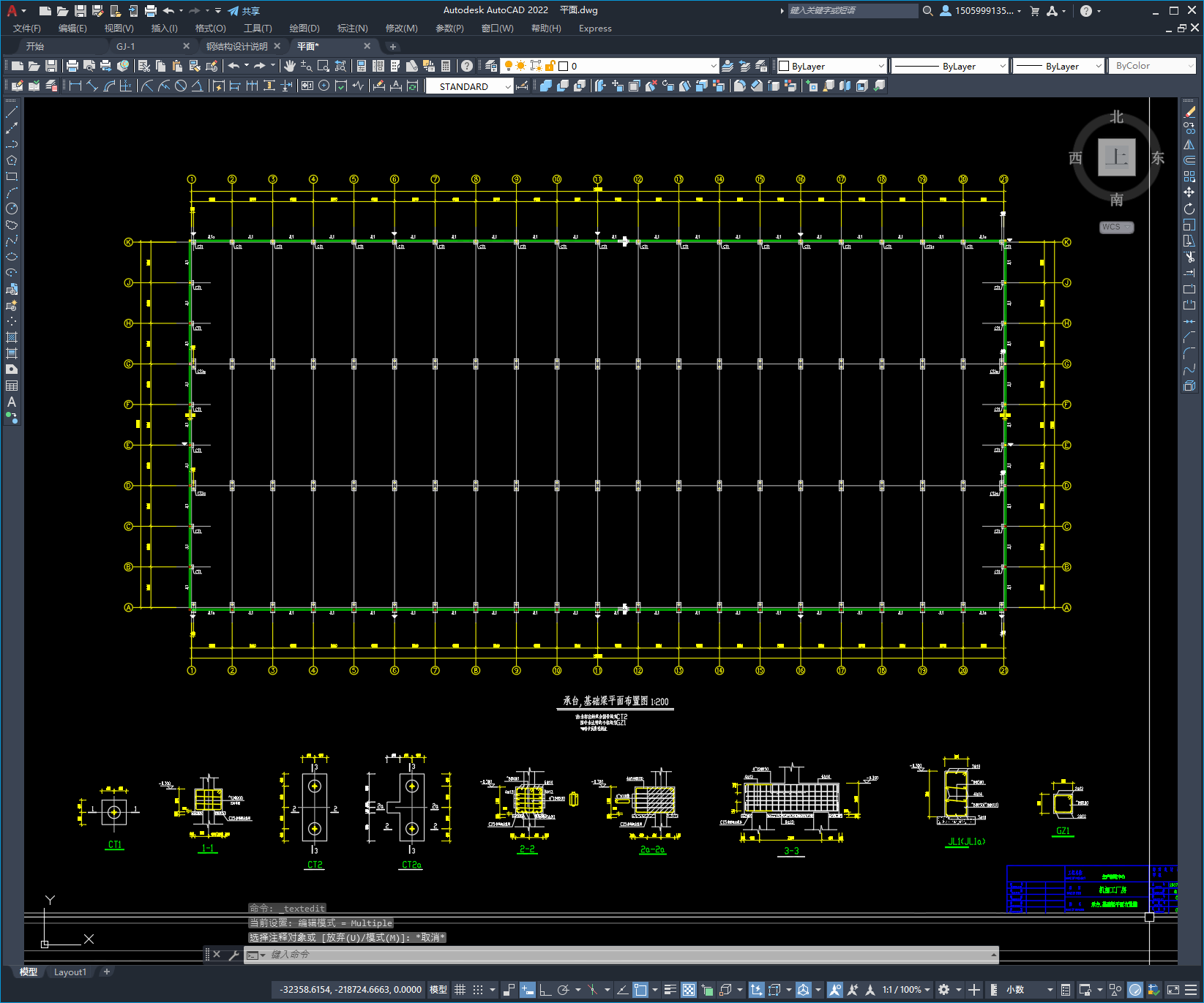

　　本次设计为：湖北某热能公司机加工厂房结构图　　本工程为单层钢结构厂房　　基本风压：0.32KN/㎡　　基本雪压：0.35KN/㎡　　抗震设防烈度：6度　　结构几何尺寸为：72米*160米，单跨为24米，柱距8米。　　排水方式：有组织落水　　图纸包括：　　混凝土结构设计说明、钢结构设计说明、桩位图、柱脚锚栓平面布置图、承台,基础梁平面布置图、屋盖支撑布置图、屋面檩条布置图、吊车梁平面布置图、柱间支撑布置图、角钢柱间支撑大样、吊车梁平面布置图、吊车梁节点大样、墙梁布置图、刚架图共12张图纸。
