某24米跨钢排架厂房结构图纸（ID:1657485）

建筑设施 / 办公厂房 / 某24米跨钢排架厂房结构图纸

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17304450025168.zip	1.77M
2	抚顺某24米跨钢排架厂房结构图纸.dwg	4.92M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2461

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：1.81M

所需金币：50

上传时间：2024-11-01 15:10:03

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

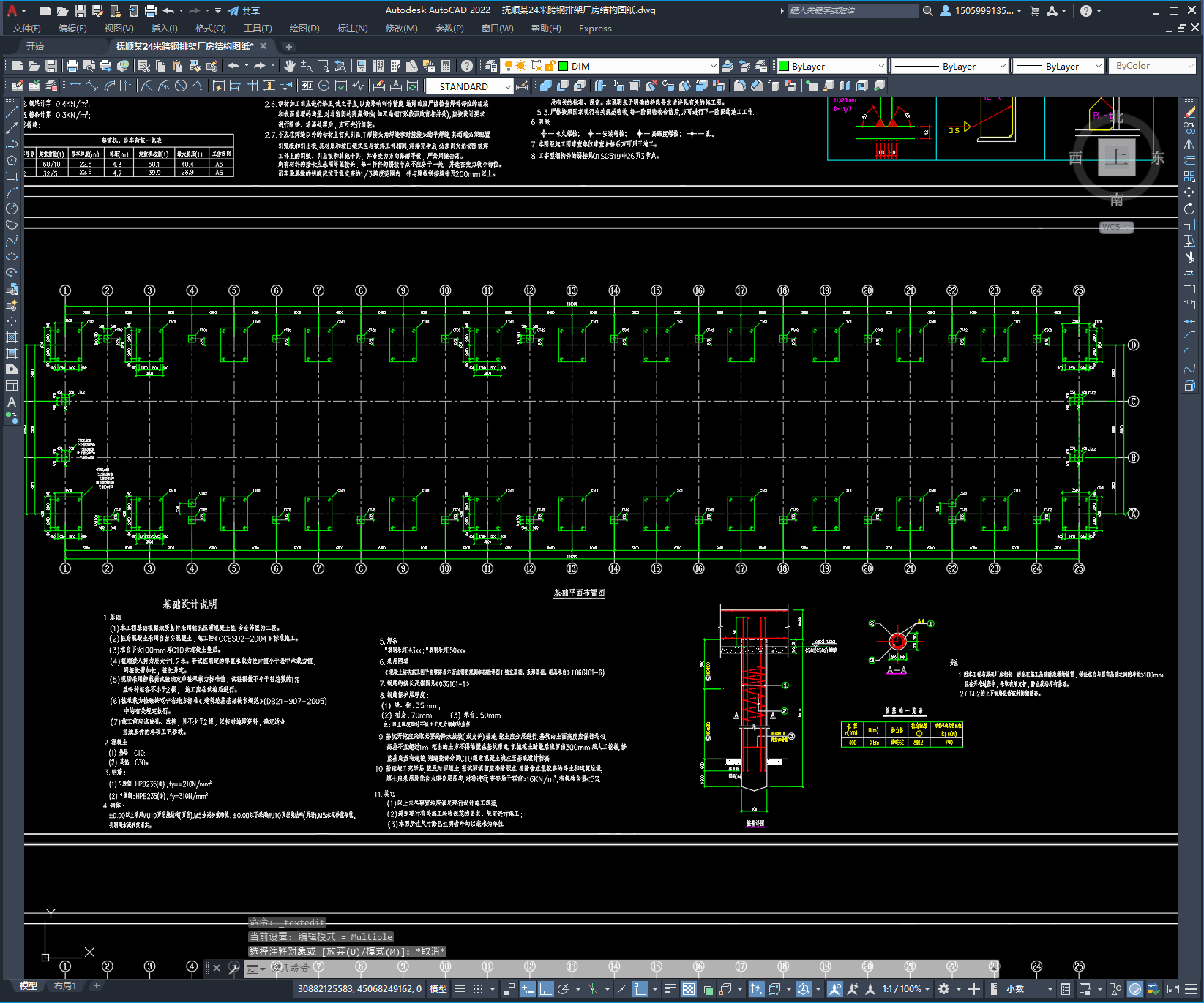

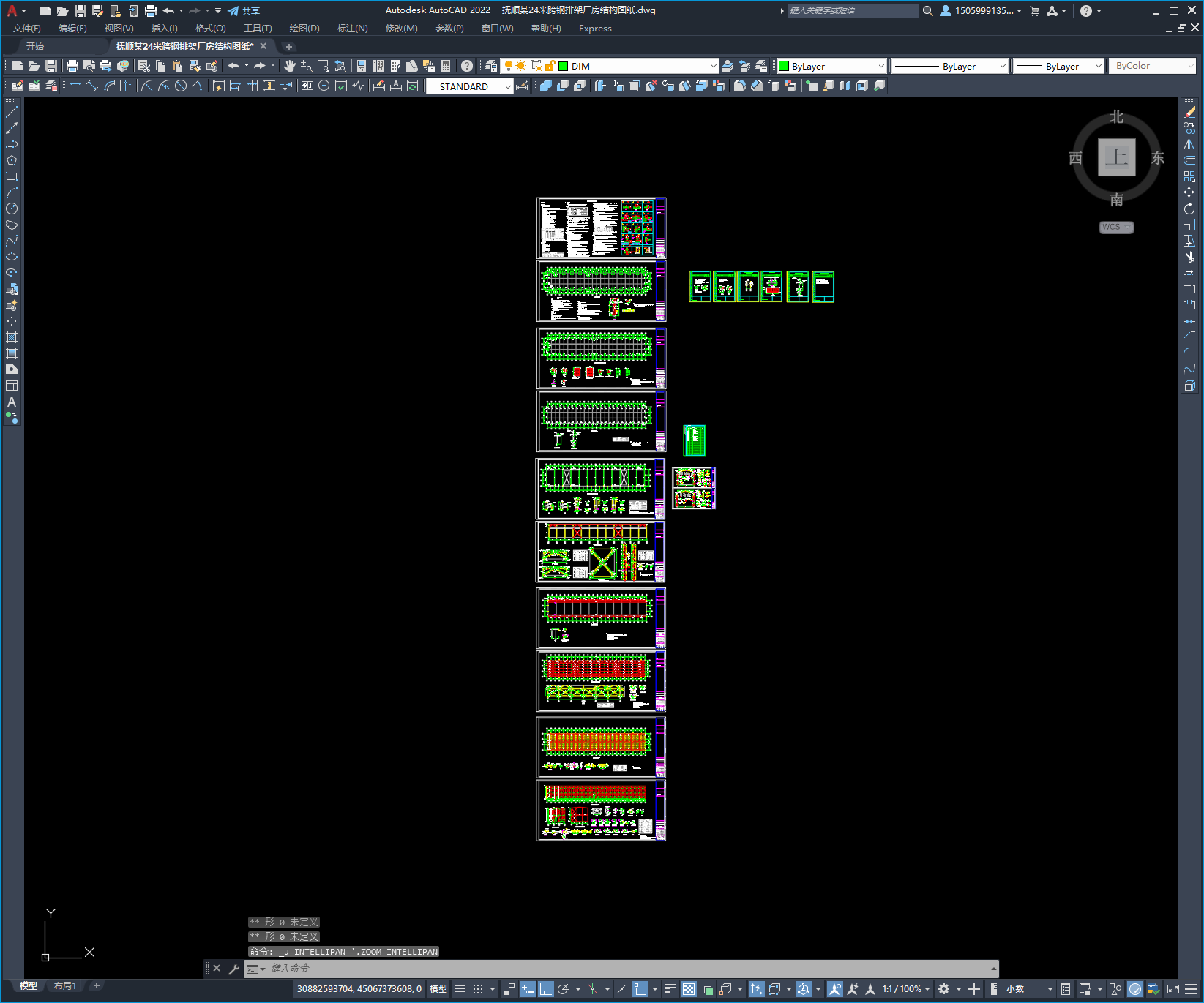

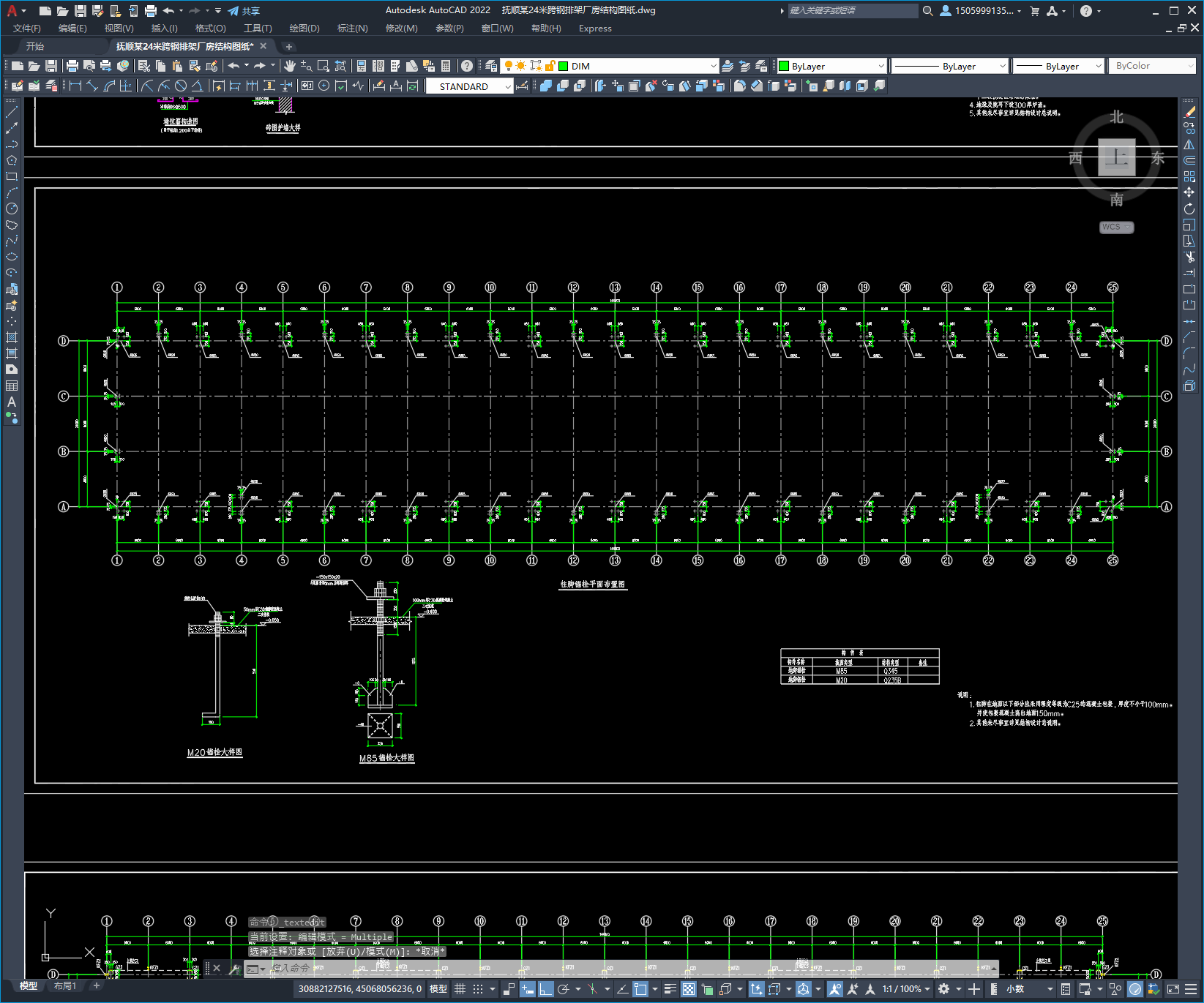

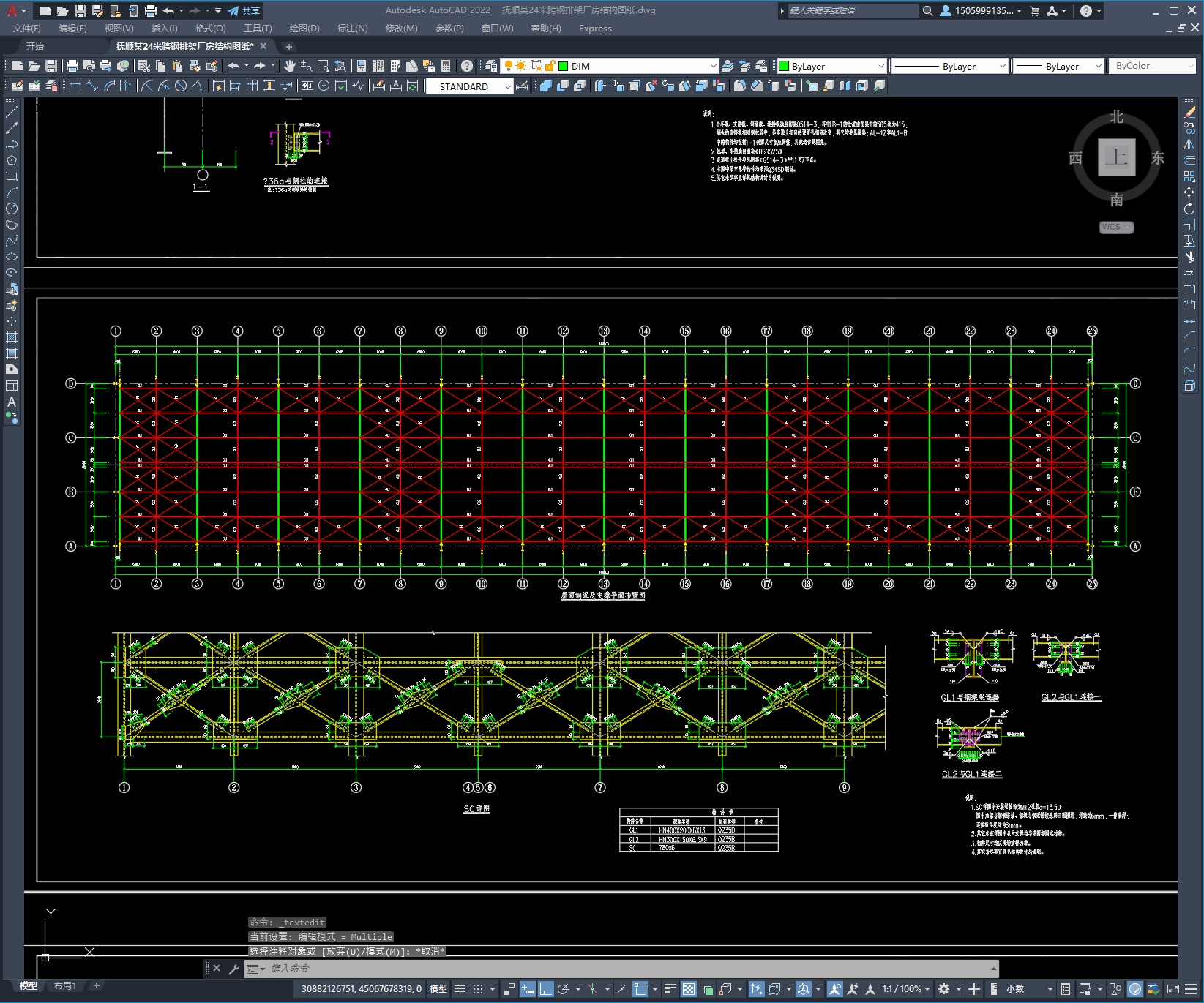

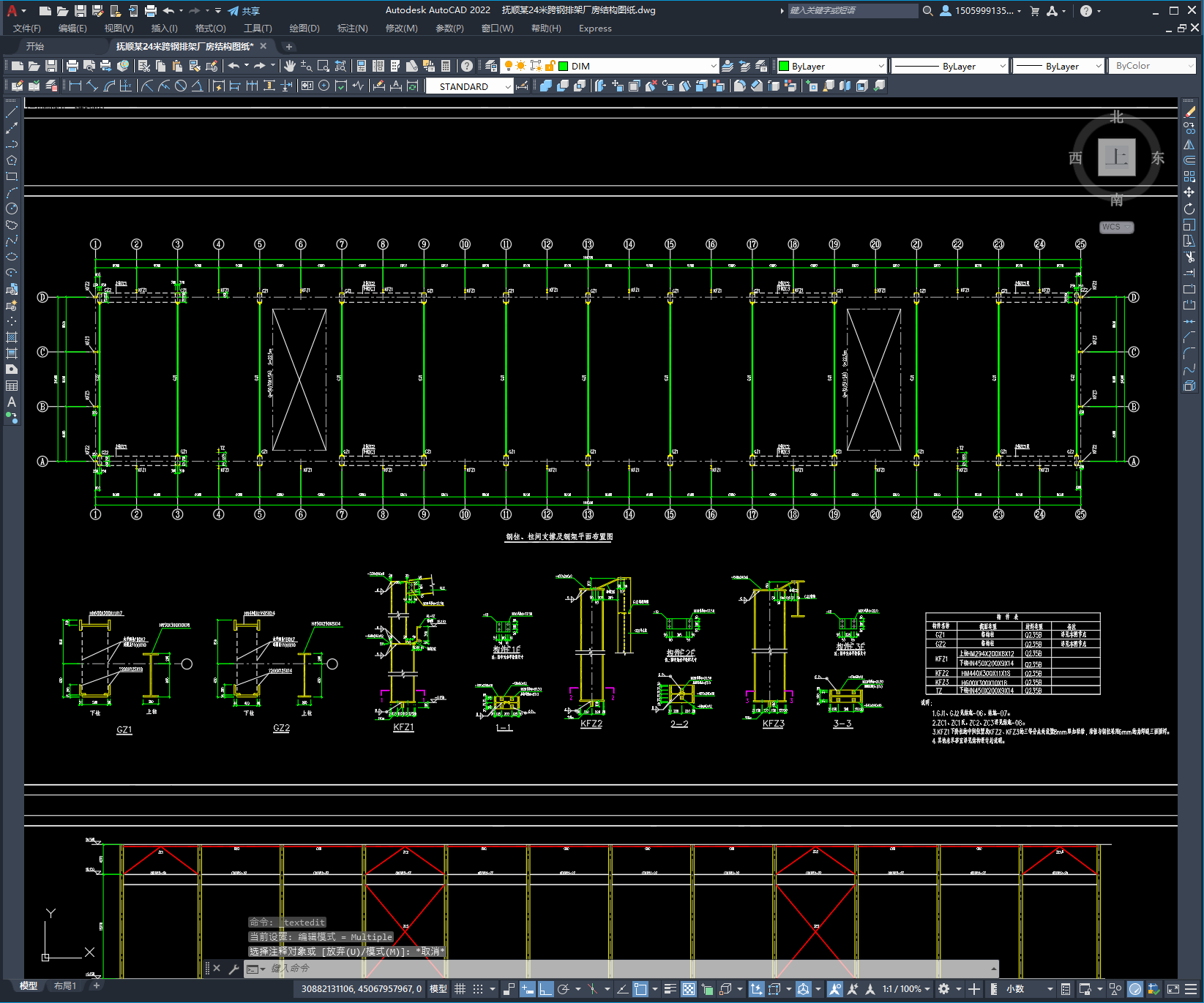

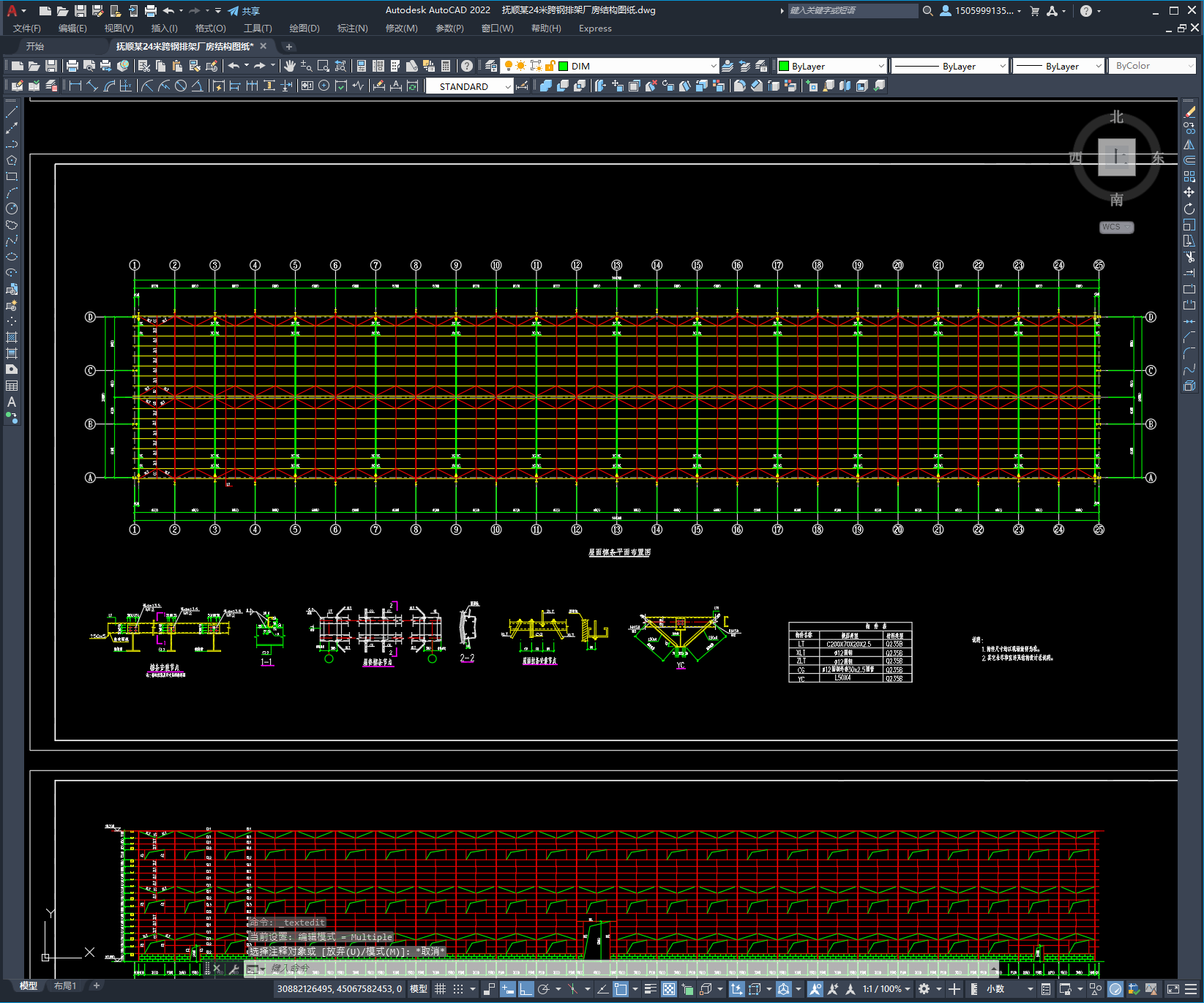

　　本次设计为：抚顺某24米跨钢排架厂房结构图纸　　基本雪压：0.45KN/㎡　　基本风压：0.45KN/㎡　　抗震设防烈度为7度　　结构几何尺寸：24米*144米，柱距：6米　　图纸包括：　　结构设计总说明、基础平面布置图、混凝土柱、地梁、地沟平面布置图、柱脚锚栓平面布置图、钢柱、柱间支撑及钢架平面布置图、柱间支撑立面图及详图、吊车梁平面布置图、屋面钢梁及支撑平面布置图、屋面檩条平面布置图、墙檩布置图及山墙柱间支撑图、GJ图共12张图纸。
