某耐火材料厂房结构图（ID:1657713）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17304533871568.zip | 4.10M |
| 2 | GJ-1.dwg | 1.22M |
| 3 | Thumbs.db | 5.50K |
| 4 | _desktop.ini | 9B |
| 5 | 平面.dwg | 2.33M |
| 6 | 钢结构设计说明.dwg | 1.19M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 9
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：4.2M
所需金币：50
上传时间：2024-11-01 17:29:48
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
本次设计为：湖北某耐火材料厂房结构图
本工程为单层钢结构厂房
基础结构型式：静压预应力管桩
上部结构型式：门式刚架
围护结构：冷弯薄壁檩条及压型钢板
基本风压：0.32KN/㎡
基本雪压：0.35KN/㎡
吊车台数：2台，起重量：10T
抗震设防烈度：6度
结构几何尺寸：48米*160米

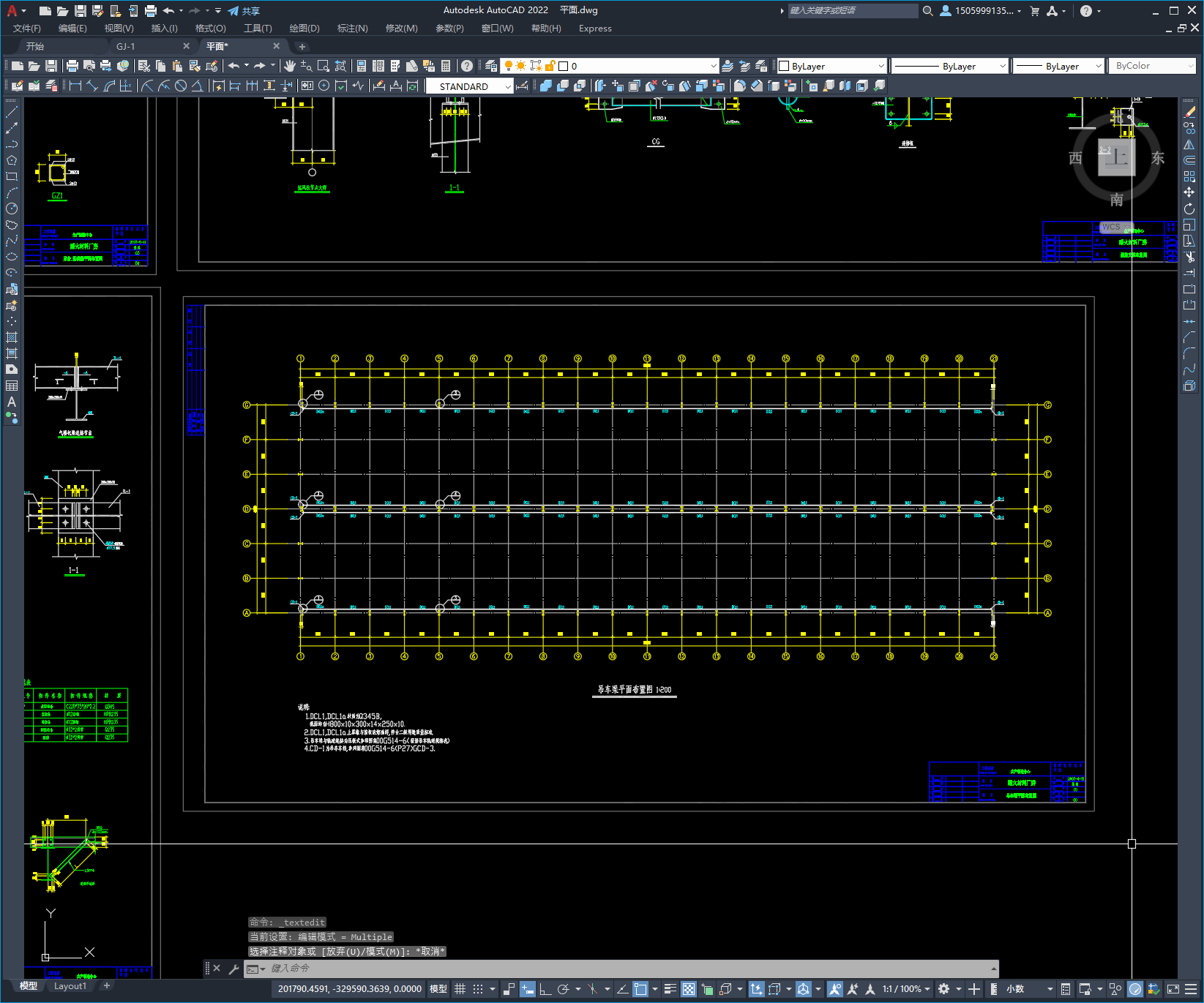

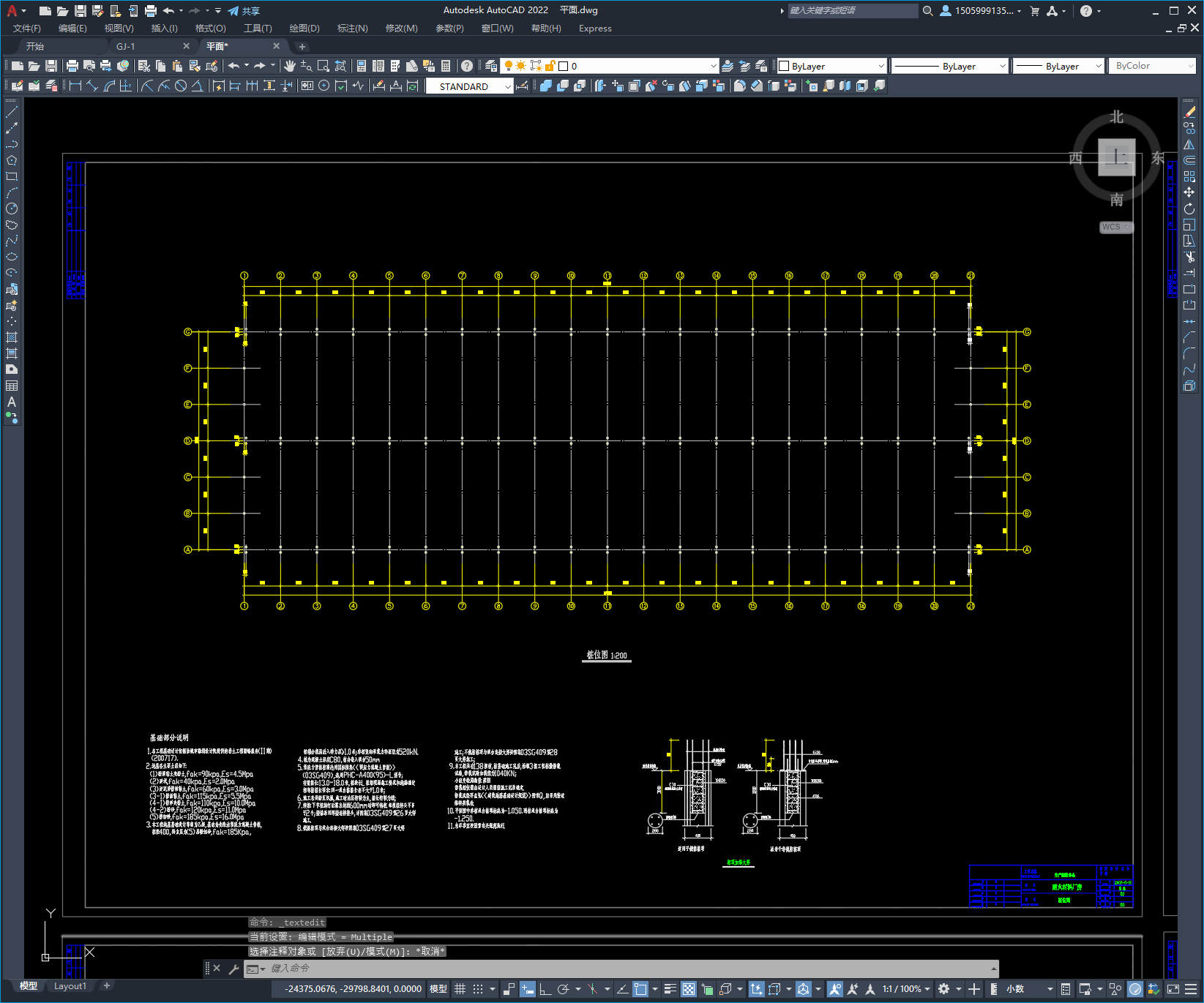

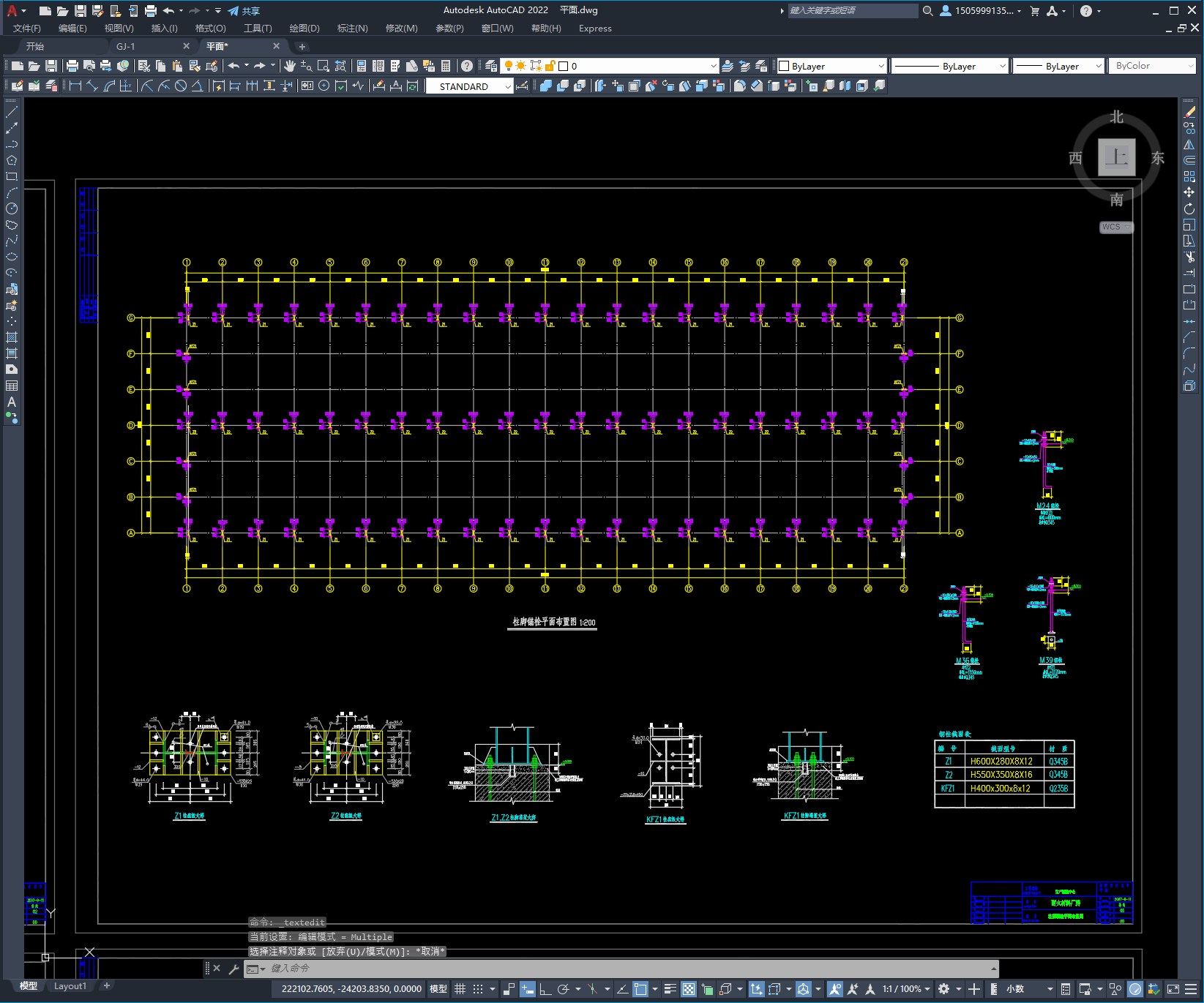

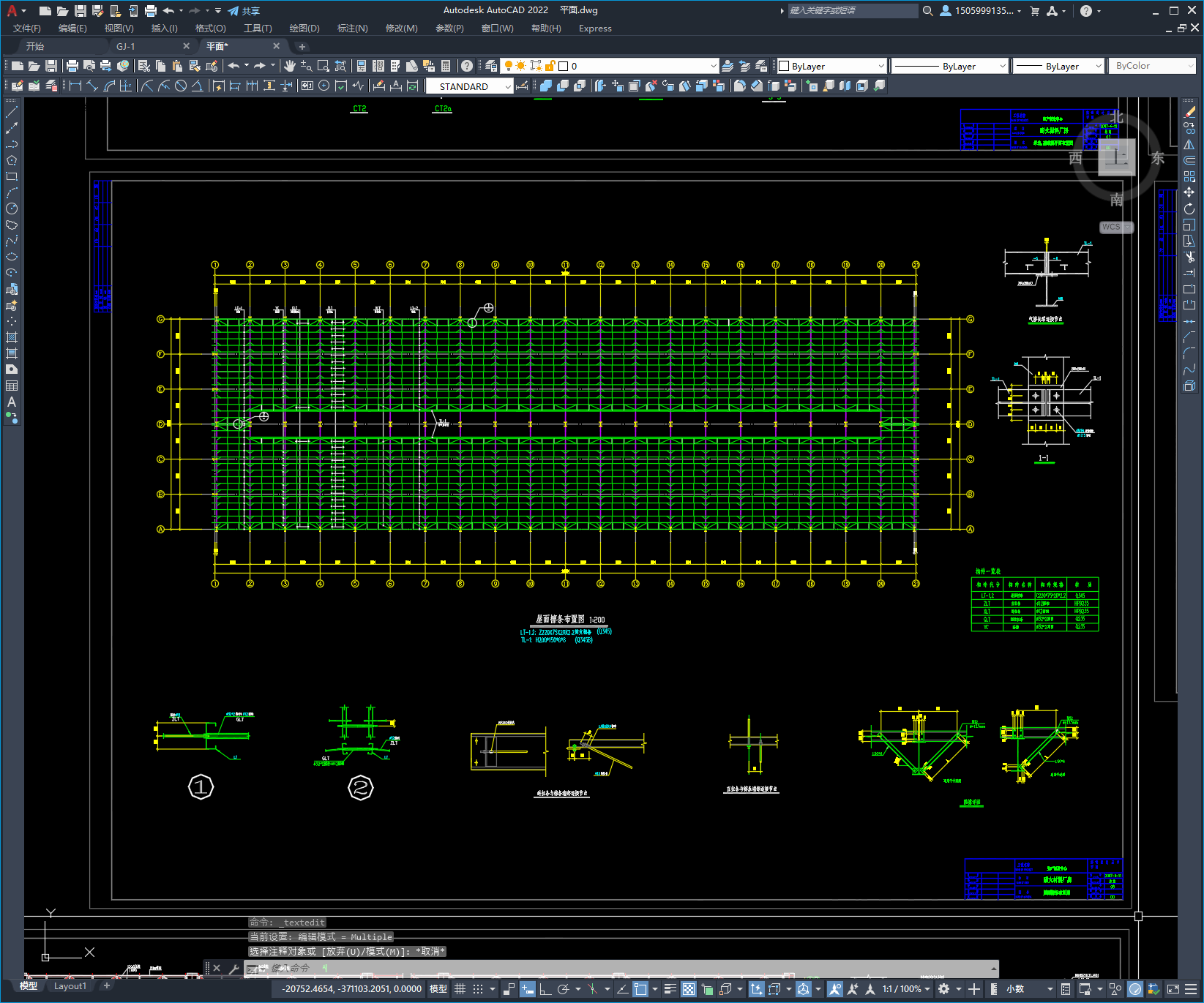

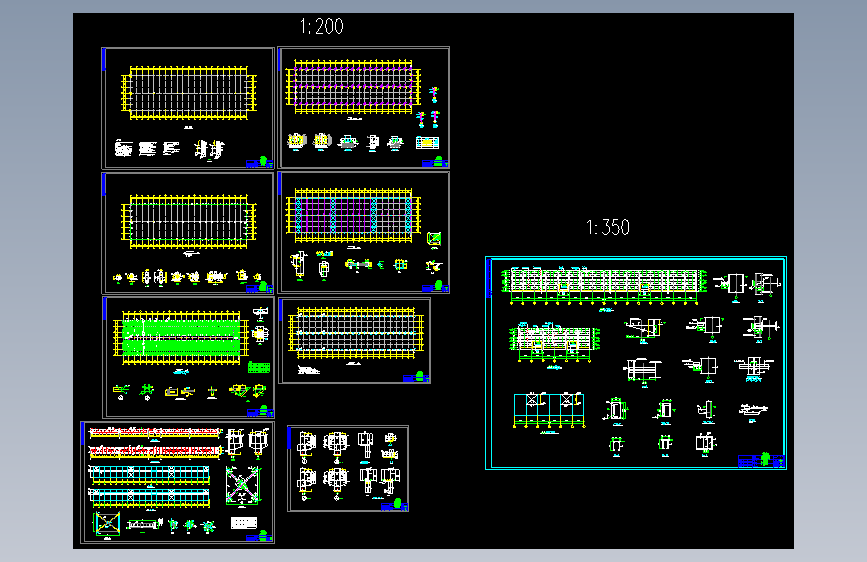

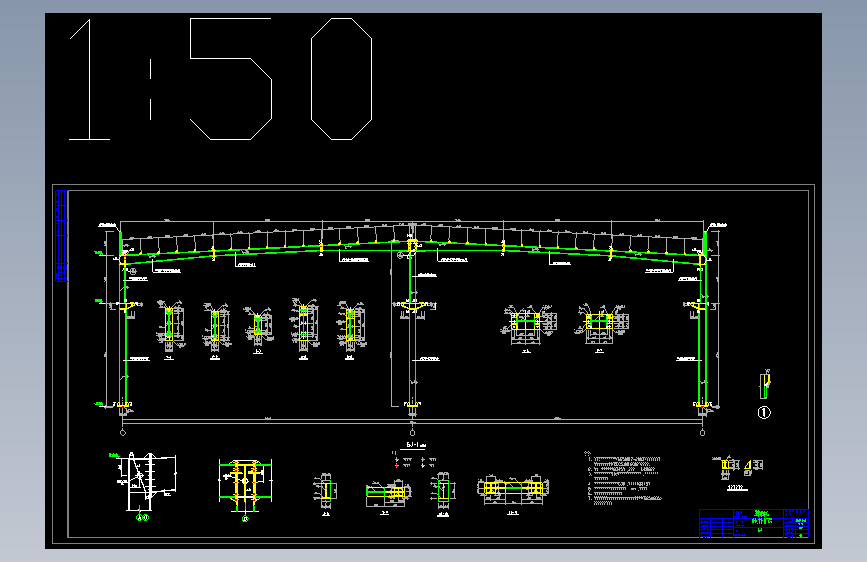

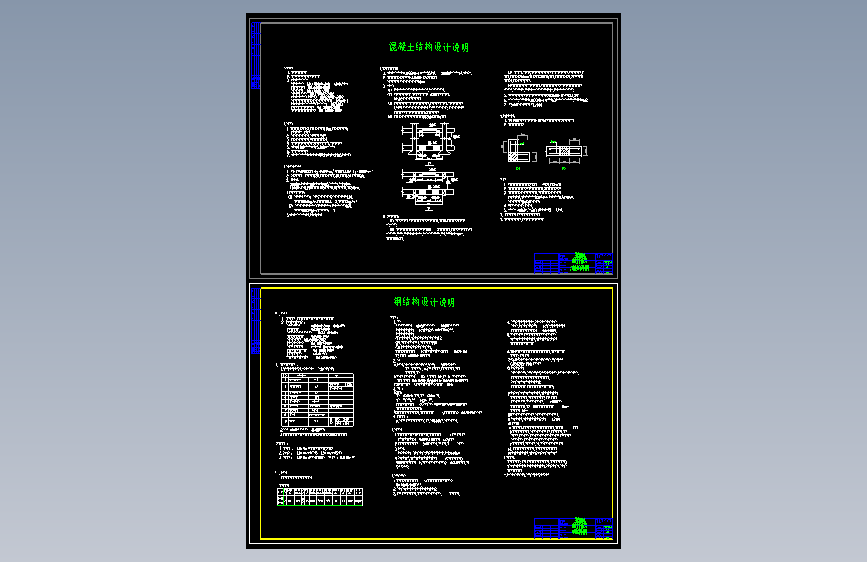

图纸包括：
混凝土结构设计说明、钢结构设计说明、桩位图、柱脚锚栓平面布置图、承台,基础梁平面布置图、屋盖支撑布置图、吊车梁平面布置图、屋面檩条布置图、吊车梁制动桁架大样、柱间支撑布置图、吊车梁节点大样、墙梁布置图、刚架图共12张图纸。
