型材夹紧举升定长输送机构（ID:1658825）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17306277692928.zip | 9.77M |
| 2 | 30_直线轴承.SLDPRT | 167.24K |
| 3 | CHDQB40_15气缸.sldasm | 135.34K |
| 4 | CylinderCon浮动接头-1.SLDPRT | 157.51K |
| 5 | c型框架.SLDPRT | 258.45K |
| 6 | ESS18_1000驱动模组.sldasm | 540.70K |
| 7 | LMUD30直线轴承.SLDPRT | 117.03K |
| 8 | MDBF50_150气缸.sldasm | 366.92K |
| 9 | MGPM32_100气缸.sldasm | 166.50K |
| 10 | 伺服电机.sldprt | 167.01K |
| 11 | 加紧组件.SLDASM | 776.91K |
| 12 | 固定板A.SLDPRT | 140.00K |
| 13 | 型材夹紧举升定长输送机构.sldasm | 1.66M |
| 14 | 夹紧板.SLDPRT | 238.97K |
| 15 | 夹紧移动组件.SLDPRT | 87.19K |
| 16 | 导向组件.SLDASM | 88.60K |
| 17 | 支撑板.SLDPRT | 106.40K |
| 18 | 模组.sldprt | 637.09K |
| 19 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__11.sldprt | 48.62K |
| 20 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__13.sldprt | 39.31K |
| 21 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__15.sldprt | 46.67K |
| 22 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__17.sldprt | 44.75K |
| 23 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__19.sldprt | 41.60K |
| 24 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__21.sldprt | 157.42K |
| 25 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__3.sldprt | 34.26K |
| 26 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__5.sldprt | 57.50K |
| 27 | 气缸.MDBF50_150JNBZ_M9NL_XC8_0_0__9.sldprt | 51.12K |
| 28 | 气缸CHDQB40_15D_M9N_0_0_0__3.sldprt | 34.28K |
| 29 | 气缸CHDQB40_15D_M9N_0_0_0__6.sldprt | 40.67K |
| 30 | 气缸CHDQB40_15D_M9N_0_0_0__8.sldprt | 110.45K |
| 31 | 气缸MGPM32_100AZ_M9NV_0_0_0__11.sldprt | 132.76K |
| 32 | 气缸MGPM32_100AZ_M9NV_0_0_0__3.sldprt | 34.91K |
| 33 | 气缸MGPM32_100AZ_M9NV_0_0_0__6.sldprt | 40.11K |
| 34 | 气缸MGPM32_100AZ_M9NV_0_0_0__9.sldprt | 57.79K |
| 35 | 浮动接头.SLDASM | 112.14K |
| 36 | 浮动接头.sldprt | 165.69K |
| 37 | 浮动接头2.SLDPRT | 105.02K |
| 38 | 滑台.sldprt | 132.00K |
| 39 | 直线光轴.SLDPRT | 74.16K |
| 40 | 直线轴承固定块.SLDPRT | 120.92K |
| 41 | 直线轴承组件.SLDASM | 119.58K |
| 42 | 移动连接板.SLDPRT | 114.92K |
| 43 | 调整固定板.SLDPRT | 111.31K |
| 44 | 辅助MGPM32_100AZ_M9NV_0_0_0_.sldasm | 167.88K |
| 45 | 辅助MGPM32_100AZ_M9NV_0_0_0__11.sldprt | 132.61K |
| 46 | 辅助MGPM32_100AZ_M9NV_0_0_0__3.sldprt | 34.22K |
| 47 | 辅助MGPM32_100AZ_M9NV_0_0_0__6.sldprt | 39.66K |
| 48 | 辅助MGPM32_100AZ_M9NV_0_0_0__9.sldprt | 57.66K |
| 49 | 辅助MISUMI_RBNMF4H15-120-50.SLDPRT | 238.78K |
| 50 | 辅助位置调整固定板.SLDPRT | 104.85K |
| 51 | 辅助加紧组件.SLDASM | 653.94K |
| 52 | 辅助垫块.SLDPRT | 64.98K |
| 53 | 辅助夹具支撑架.SLDPRT | 253.63K |
| 54 | 辅助夹紧.SLDPRT | 86.98K |
| 55 | 铝型材.SLDPRT | 593.91K |
| 56 | 阻挡固定板.SLDPRT | 93.64K |
| 57 | 阻挡板.SLDPRT | 59.99K |
此图纸下载需要41金币
立即下载
发布者
风之韵
创作: 617
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：10.01M
所需金币：41
上传时间：2024-11-03 17:56:13
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
型材夹紧
顶升
定长
输送
定长切割
图纸简介
型材夹紧举升定长输送机构：

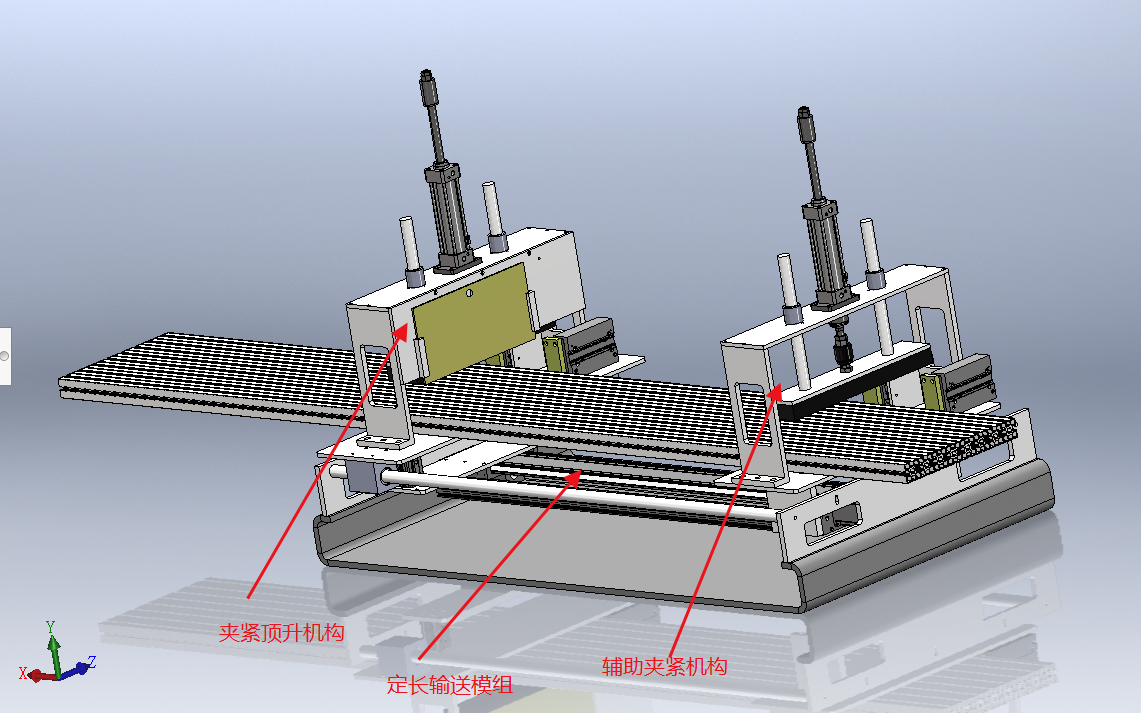

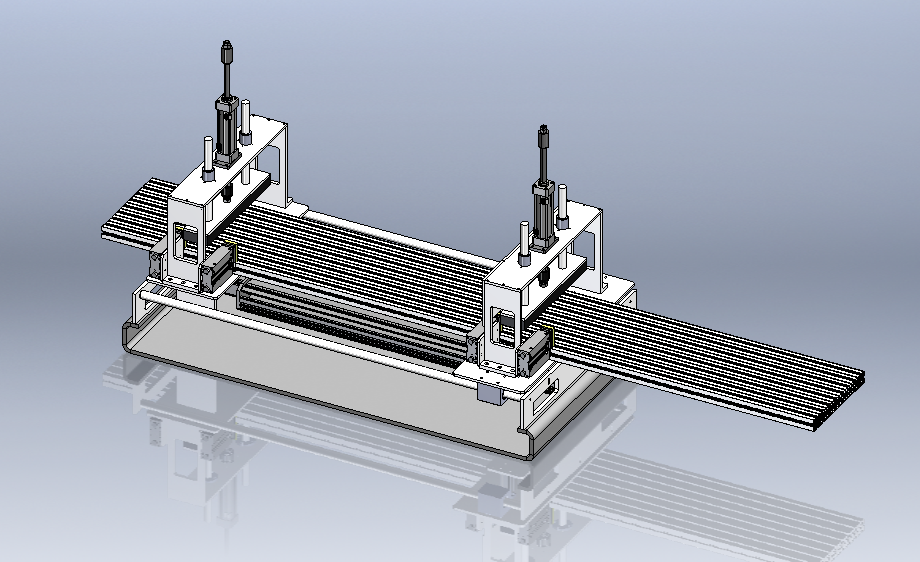

此机构特别适合于型材定长切割设备，由夹紧组件对型材进行夹紧举升后并定长输送，顶升回落，辅助夹紧也进行夹紧，等待切割。

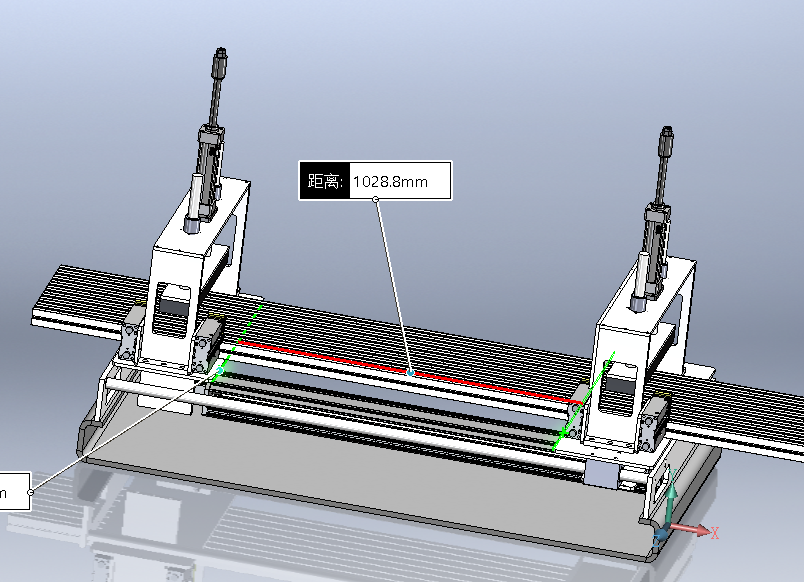

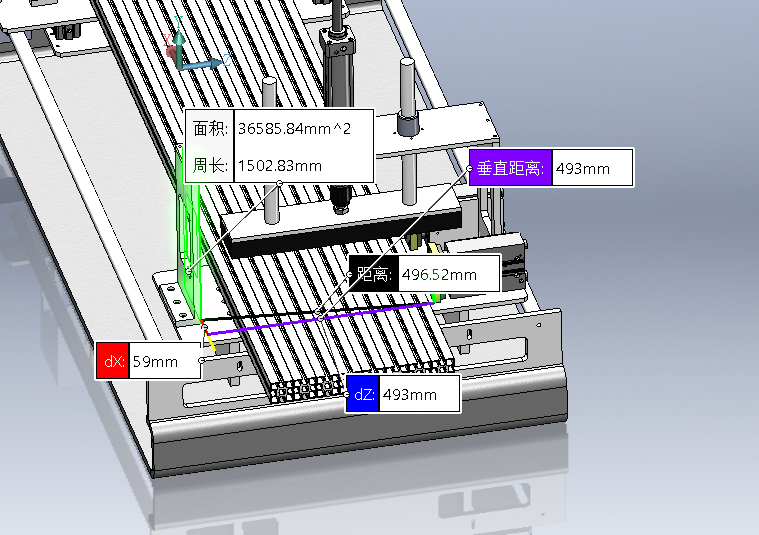

最大夹紧定长输送距离1000mm；
最大夹持宽度490mm。
