链式滚筒提升输送机（ID:1658829）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17306281035604.zip | 17.64M |
| 2 | 6005-2Z深沟球轴承.SLDPRT | 637.49K |
| 3 | SEW减速电机K37DRS71S4BE05.SLDPRT | 962.61K |
| 4 | TWQ32x20SR阻挡气缸.sldasm | 182.16K |
| 5 | 侧护板1.SLDPRT | 238.03K |
| 6 | 侧滚轮.SLDPRT | 126.22K |
| 7 | 光电开关支架1.SLDPRT | 159.77K |
| 8 | 六角头螺栓M10×50.SLDPRT | 169.58K |
| 9 | 六角螺母M10.SLDPRT | 115.90K |
| 10 | 六角螺母M20.SLDPRT | 117.55K |
| 11 | 双排链轮输送滚筒2.321.JLA.ADC-300W.SLDPRT | 1.53M |
| 12 | 固定座1.SLDPRT | 211.49K |
| 13 | 固定座2.SLDPRT | 135.36K |
| 14 | 对射光电.SLDPRT | 84.90K |
| 15 | 导向滚轮组件.SLDASM | 1.34M |
| 16 | 平垫圈24.sldprt | 65.67K |
| 17 | 平垫圈C级20×3.SLDPRT | 60.76K |
| 18 | 弹性垫圈20×5.SLDPRT | 70.29K |
| 19 | 弹簧垫圈24.SLDPRT | 81.89K |
| 20 | 折弯板.SLDPRT | 108.52K |
| 21 | 拖链固定板.SLDPRT | 179.10K |
| 22 | 接连杆.SLDPRT | 204.90K |
| 23 | 提升框架.SLDPRT | 1.38M |
| 24 | 止动挡边.SLDPRT | 87.57K |
| 25 | 气缸安装板.SLDPRT | 155.54K |
| 26 | 深沟球轴承6004-2Z.SLDPRT | 611.98K |
| 27 | 滚轮轴.SLDPRT | 138.53K |
| 28 | 滚轮轴2.SLDPRT | 104.26K |
| 29 | 竖滚轮.SLDPRT | 123.37K |
| 30 | 螺母M24.SLDPRT | 125.17K |
| 31 | 轴定位板.SLDPRT | 68.58K |
| 32 | 辊筒护罩1.SLDPRT | 228.22K |
| 33 | 链式滚筒提升输送机.SLDASM | 4.74M |
| 34 | 链条08B-1-42.SLDPRT | 1.22M |
| 35 | 链条08B.SLDPRT | 1.21M |
| 36 | 镜向辊筒链罩1.SLDPRT | 244.67K |
| 37 | 阻挡气缸TWQ32x20SR_0___CMSG_1__3.sldprt | 64.11K |
| 38 | 阻挡气缸TWQ32x20SR_0___CMSG_1__5.sldprt | 78.23K |
| 39 | 阻挡气缸TWQ32x20SR_0___CMSG_1__7.sldprt | 278.20K |
| 40 | 隔套1.SLDPRT | 79.57K |
| 41 | 隔套2.SLDPRT | 86.75K |
| 42 | 隔套3.SLDPRT | 78.84K |
| 43 | 隔套4.SLDPRT | 78.33K |
| 44 | 驱动链轮08B-1-15Z.SLDPRT | 508.60K |
此图纸下载需要51金币
立即下载
发布者
风之韵
创作: 621
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：18.06M
所需金币：51
上传时间：2024-11-03 18:01:49
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
链式滚筒
提升输送机
链轮链条
双排链轮输送滚筒
提升机
图纸简介

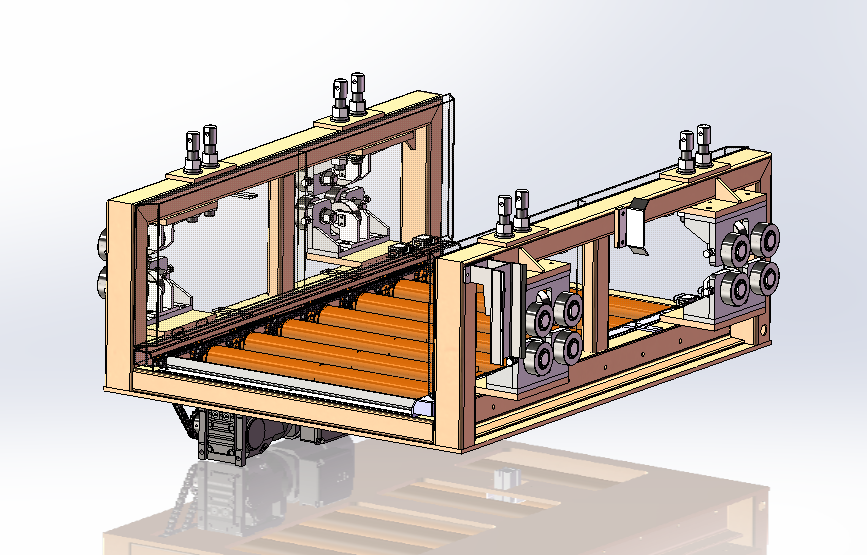

链式滚筒提升输送机：

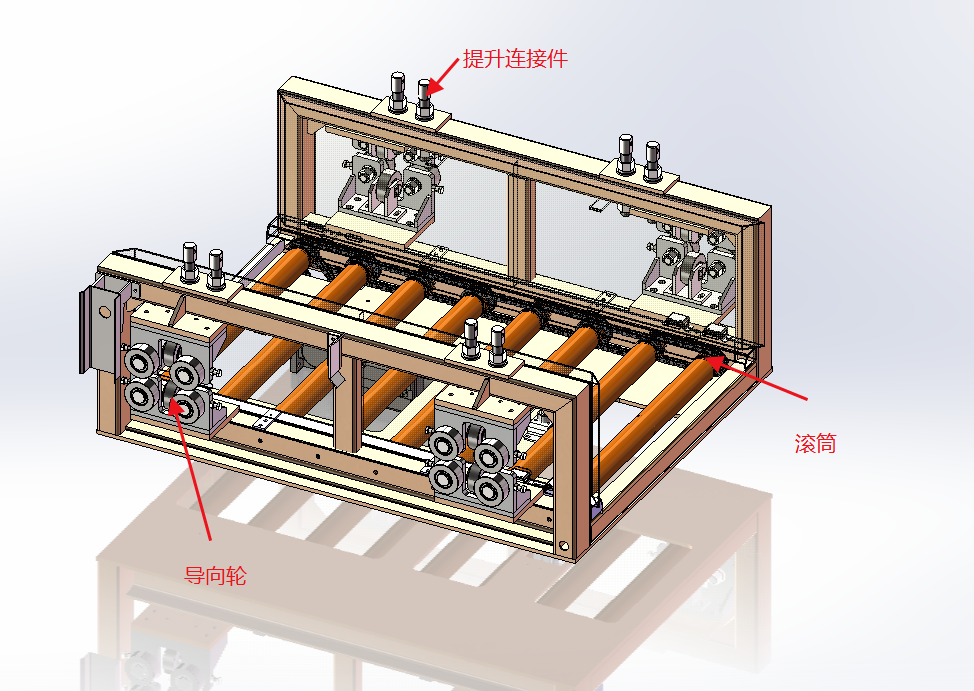

由sew变频减速电机驱动链轮链条，带动双排链轮输送滚筒进行物料输送；当物料到达开关感应位置时，阻挡气缸进行阻挡定位。提升链条连接连接杆，并通过导向轮组件进行导向实现竖直多工位提升输送。

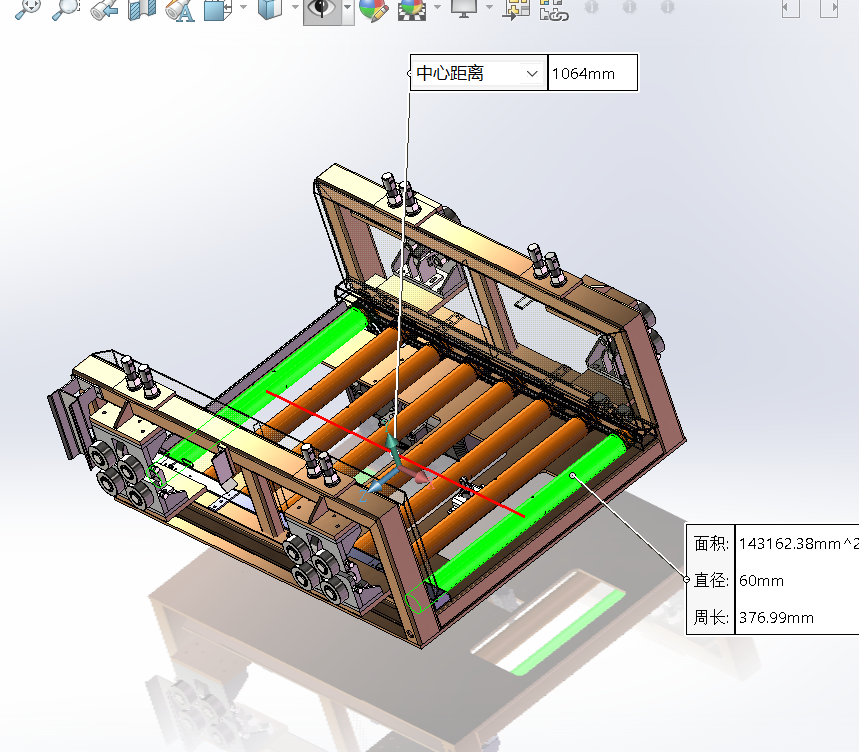

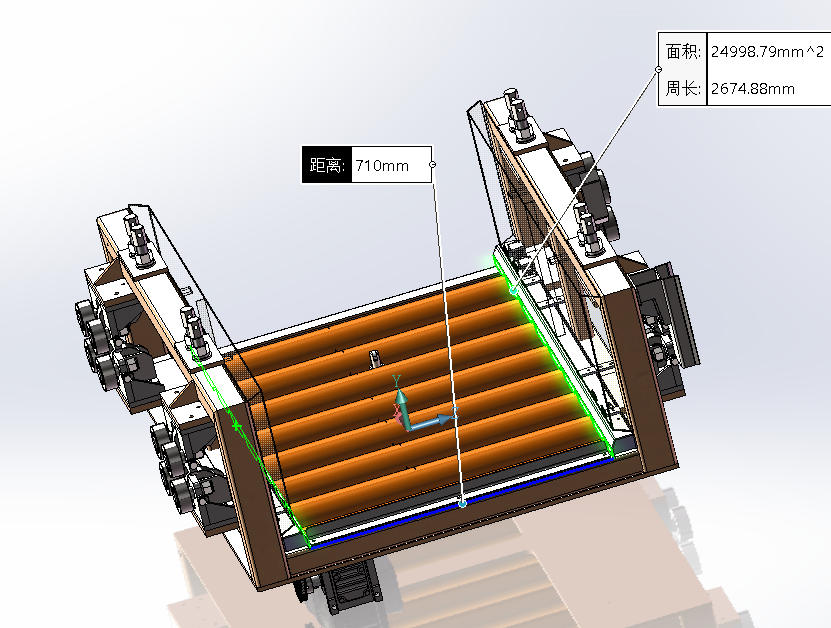

输送滚筒中心距离1064mm；最大输送宽度710mm。
