凸轮分割器6工位转盘圆盖上下料机构
（ID:1658894）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16-5GU-KB15K-减速机.SLDPRT | 110.83K |
| 2 | 16-5RK120RGU-CM-伺服.SLDPRT | 166.24K |
| 3 | 16-70DF凸轮分割器.SLDPRT | 293.75K |
| 4 | 584S8M-150同步带.SLDPRT | 78.53K |
| 5 | 凸轮分割器6工位转盘圆盖上下料机构.SLDASM | 910.14K |
| 6 | 同步带轮28S8M150.SLDPRT | 547.46K |
| 7 | 固定板1.SLDPRT | 489.46K |
| 8 | 定位块3.SLDPRT | 320.04K |
| 9 | 定位组件.SLDASM | 249.10K |
| 10 | 开关感应板.SLDPRT | 141.89K |
| 11 | 开关支架.SLDPRT | 104.16K |
| 12 | 接近开关16-M10.SLDPRT | 111.53K |
| 13 | 支撑边.SLDPRT | 109.87K |
| 14 | 电机固定板-01.SLDPRT | 96.35K |
| 15 | 电机固定板-02.SLDPRT | 120.83K |
| 16 | 电机固定板-03.SLDPRT | 138.69K |
| 17 | 盖.SLDPRT | 205.22K |
| 18 | 盖板1.SLDPRT | 91.77K |
| 19 | 转盘.SLDPRT | 366.72K |
| 20 | 顶杆1.SLDPRT | 88.41K |
| 21 | 顶杆安装版1.SLDPRT | 112.38K |
| 22 | 驱动组件.SLDASM | 291.93K |
此图纸下载需要21金币
立即下载
发布者
模型信息
图纸ID：1658894
图纸格式：sldprt,sldasm
文件大小：4.97M
所需金币：21
上传时间：2024-11-03 19:03:39
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
凸轮分割器
6工位
上下料机构
转盘
图纸简介

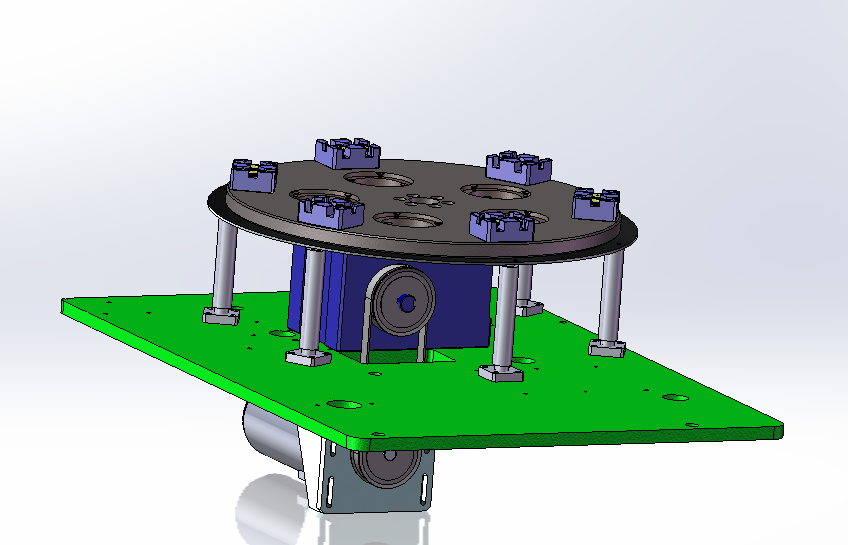

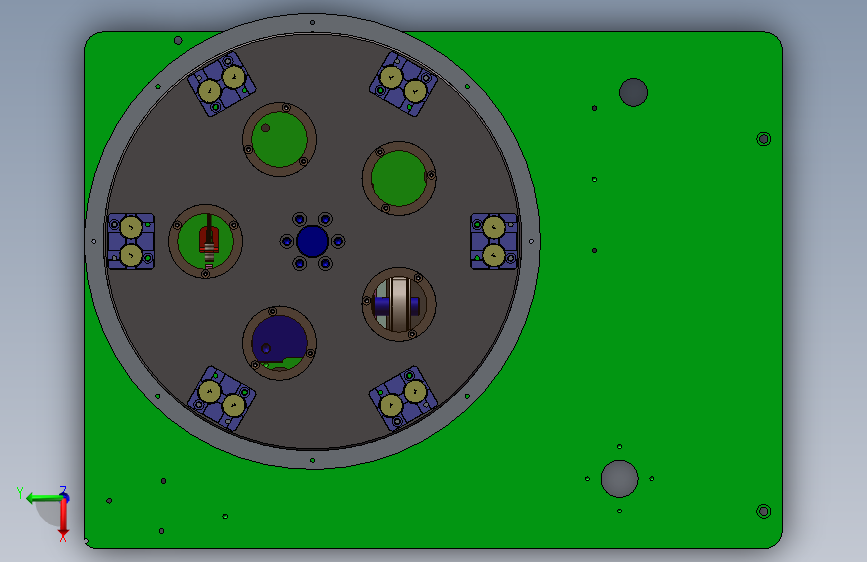

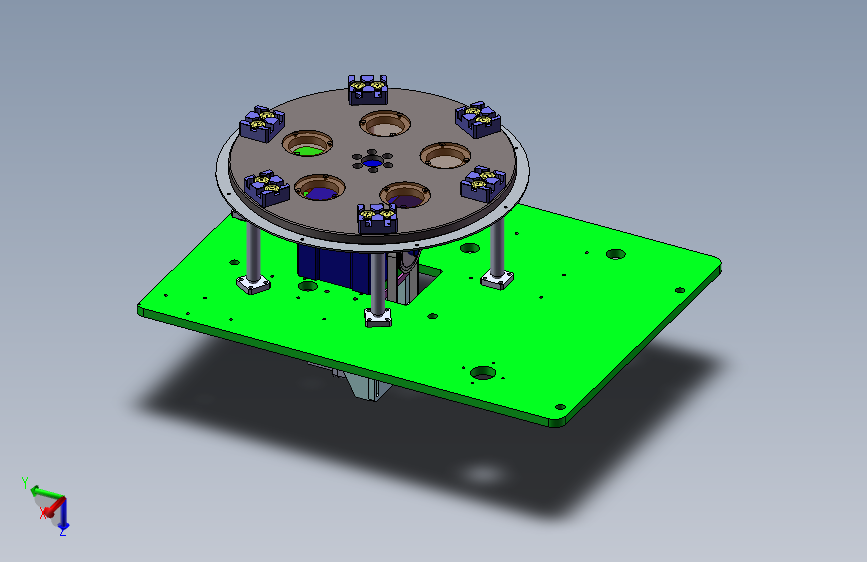

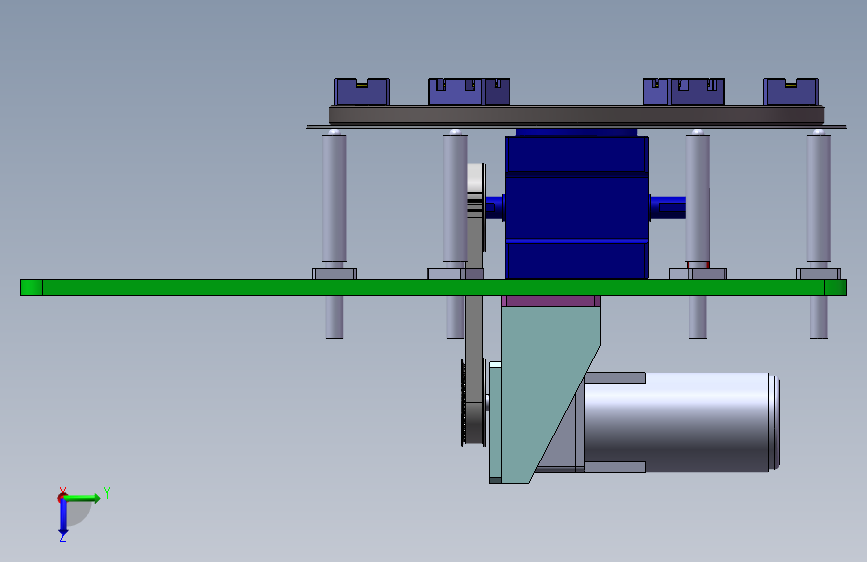

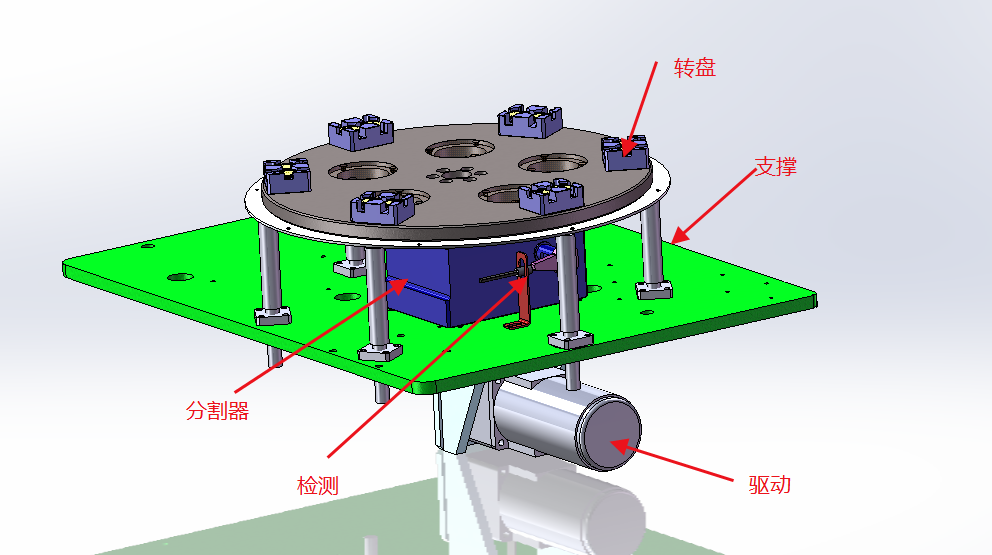

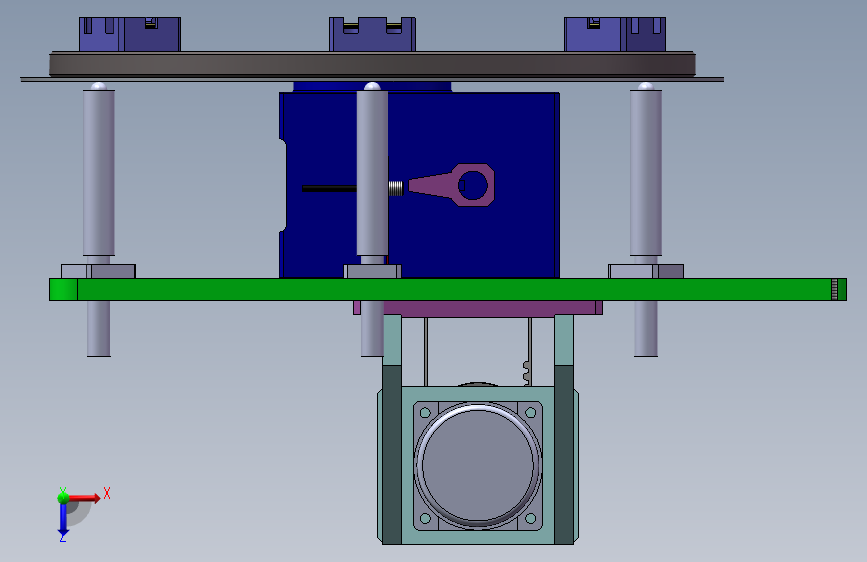

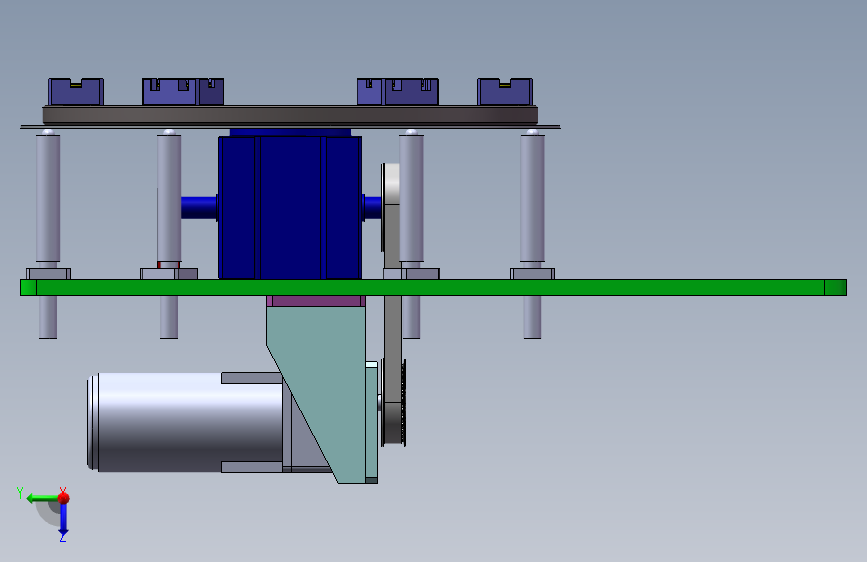

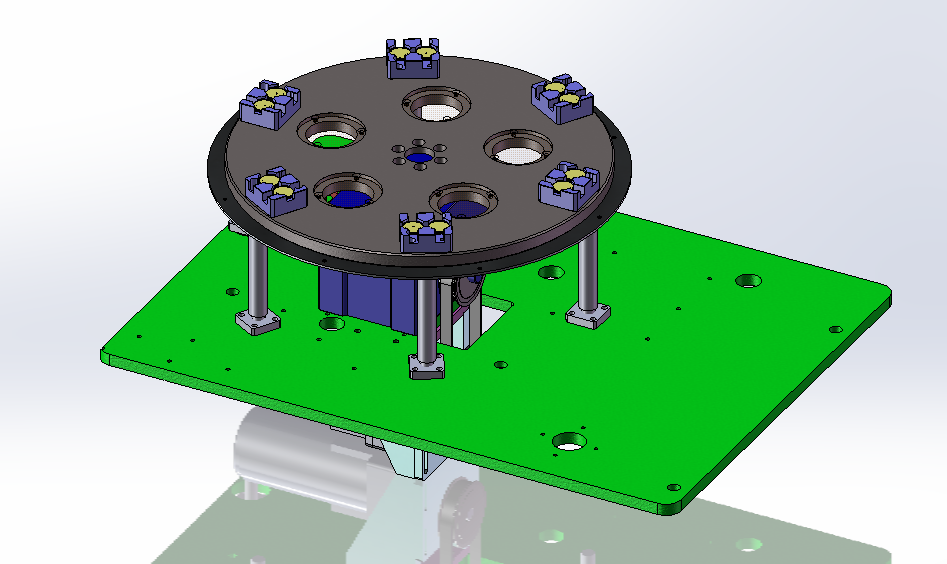

凸轮分割器6工位转盘圆盖上下料机构：

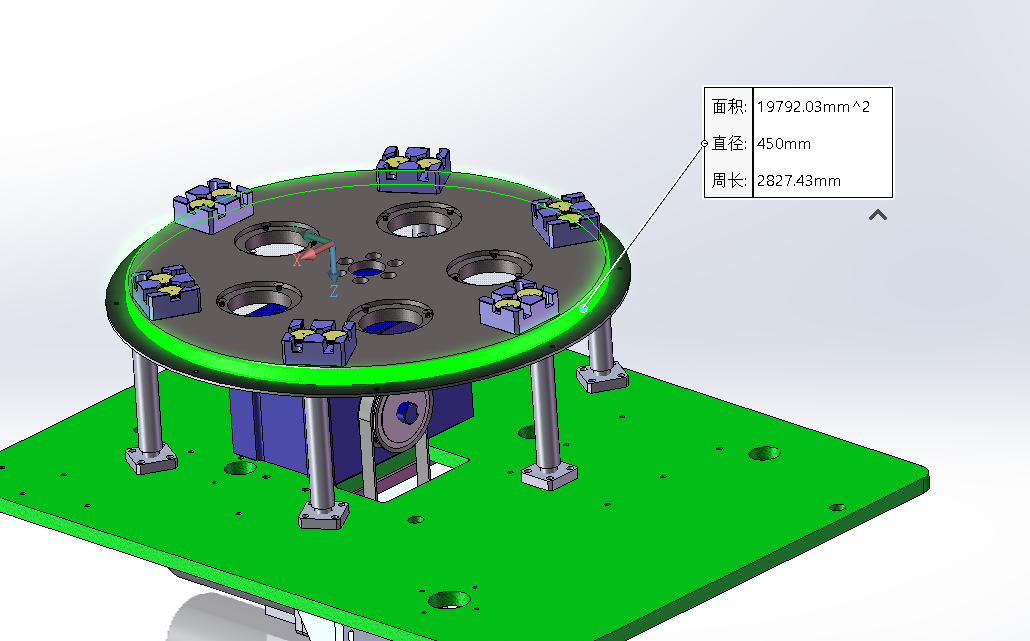

由伺服+减速机驱动凸轮分割器进行间歇式运动，带动转盘进行6工位连续工作。转盘直径450mm；转盘与固定面高度差158mm。
