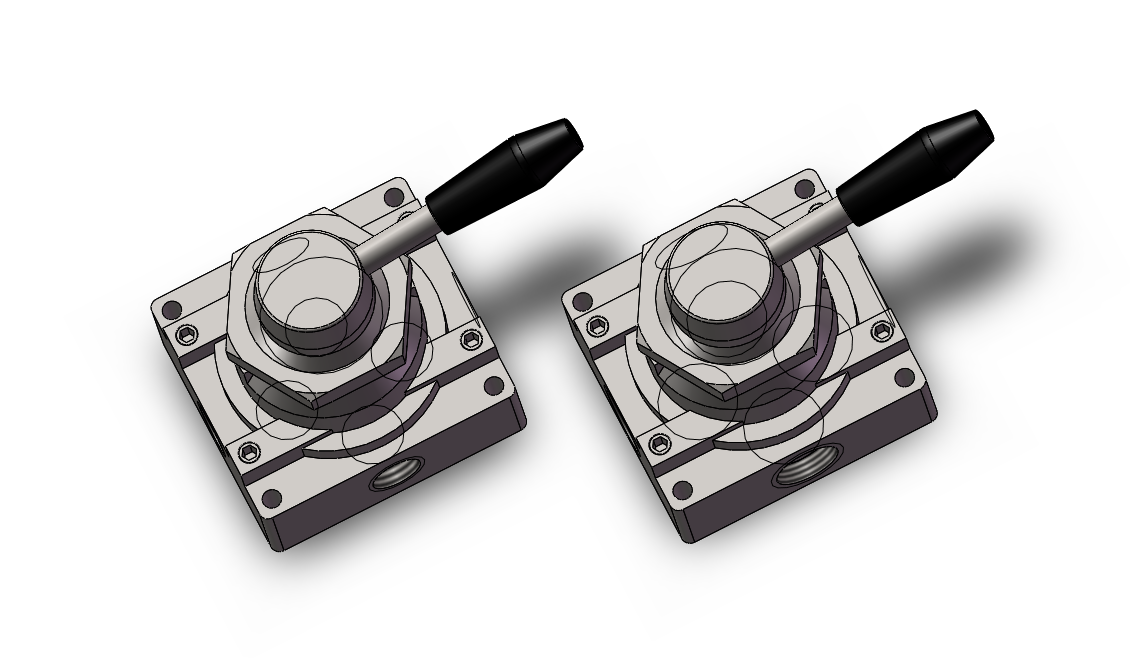

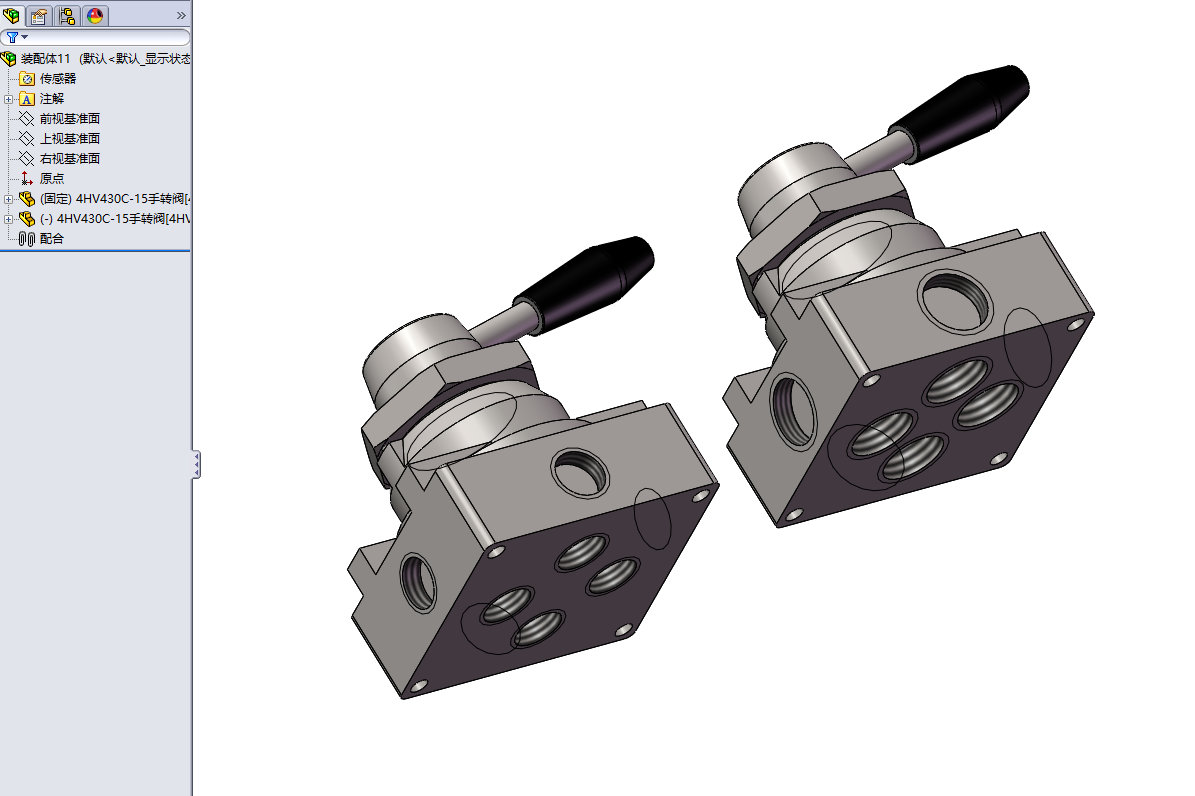

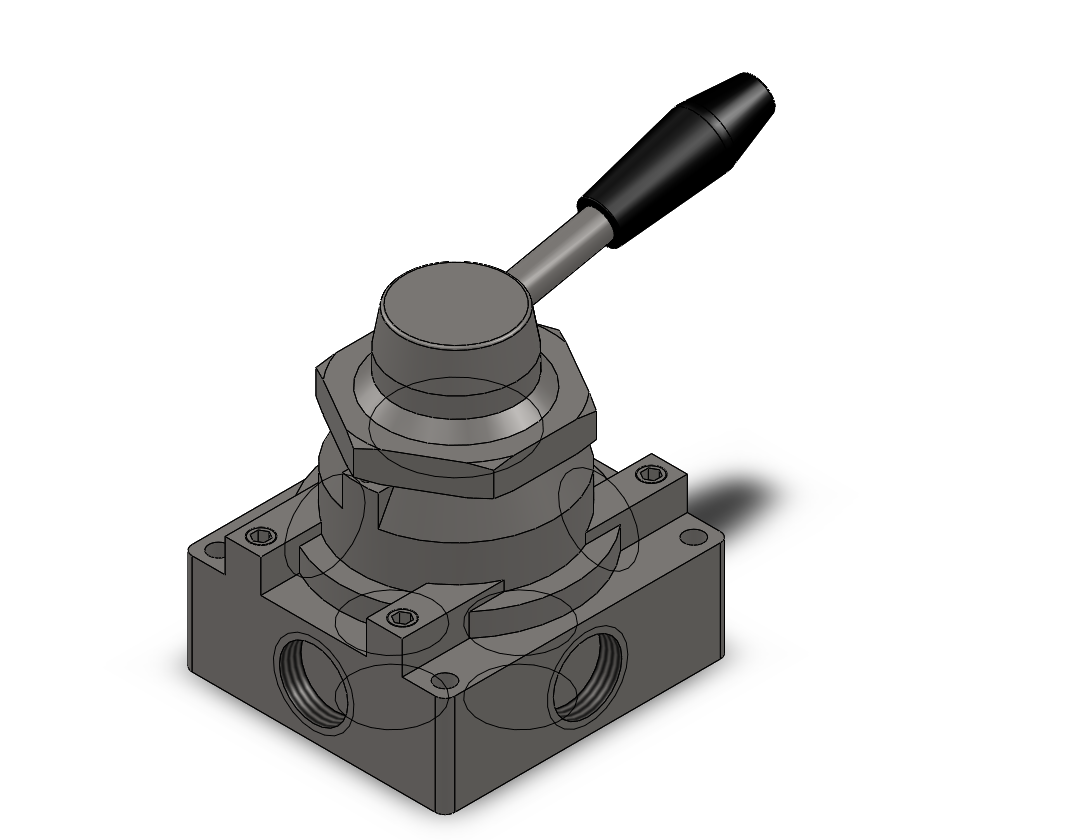

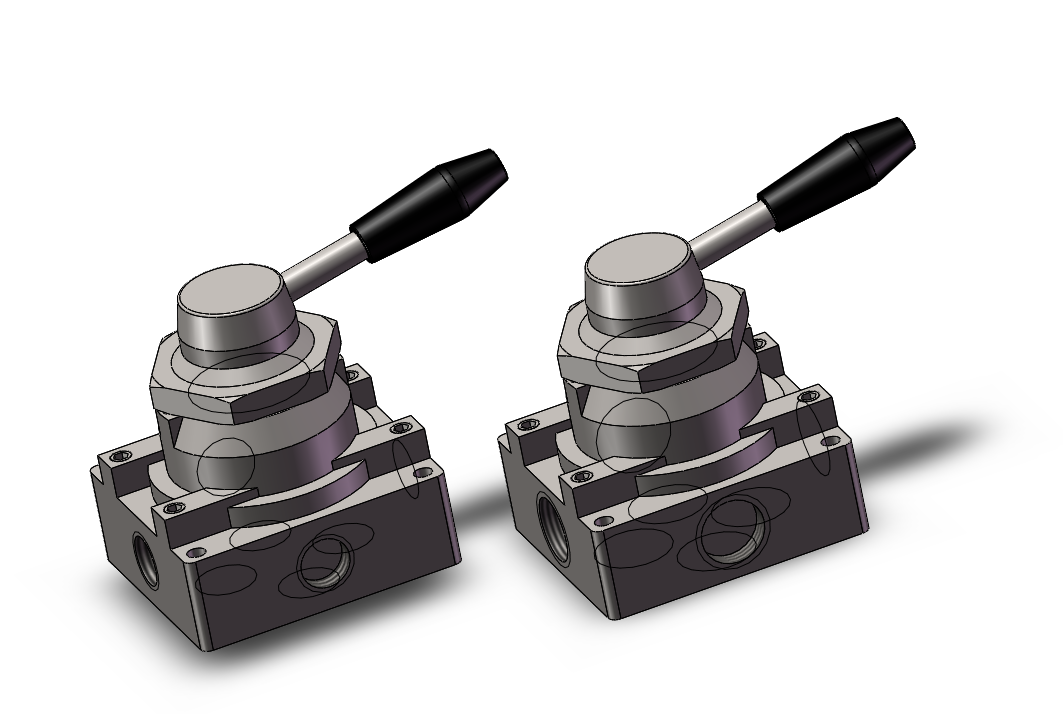

2款4HV430C-15手转阀模型(ID:1661990)
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

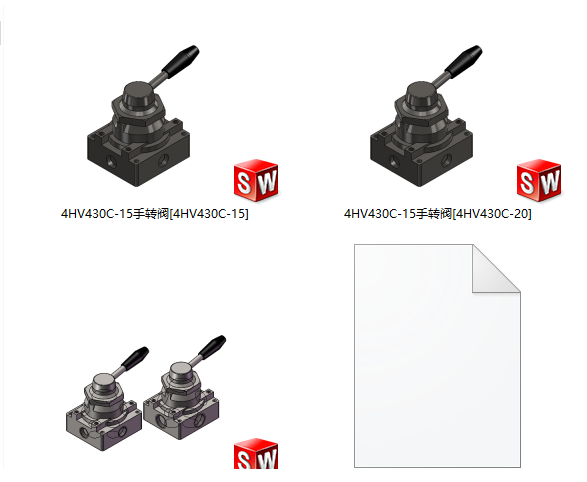

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17309591335381.zip | 1.03M |
| 2 | QQ20241107-135734.png | 62.08K |
| 3 | 4HV430C-15手转阀[4HV430C-15].sldprt | 762.00K |

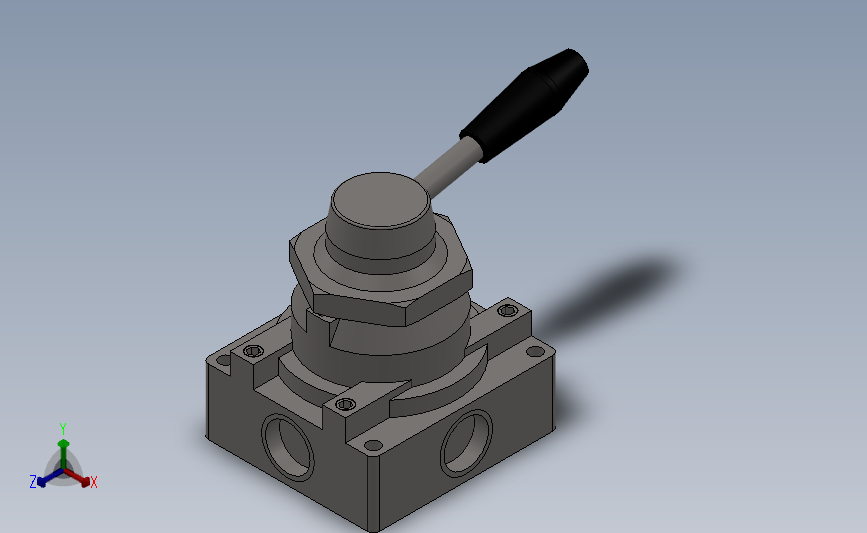

| 4 | 4HV430C-15手转阀[4HV430C-20].sldprt | 756.00K |
| 5 | 装配体11.SLDASM | 341.00K |
| 6 | 装配体11.STEP | 833.61K |
此图纸下载需要13金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间:2024-07-22
模型信息
图纸ID:1661990
图纸格式:sldprt,sldasm,step
文件大小:1.06M
所需金币:13
上传时间:2024-11-07 13:58:54
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2013
标签
手转阀
图纸简介
2款4HV430C-15手转阀模型 ,他是一种滑阀式换向阀的结构 阀芯与阀体孔配合处为台肩,阀体孔内沟通油液的环形槽为沉割槽。阀体在沉割槽处有对外连接油口。
