YHD-SL0098-旋转理料机构（ID:1670454）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 173129233920.zip | 4.22M |
| 2 | YHD-SL0098.STEP | 19.99M |

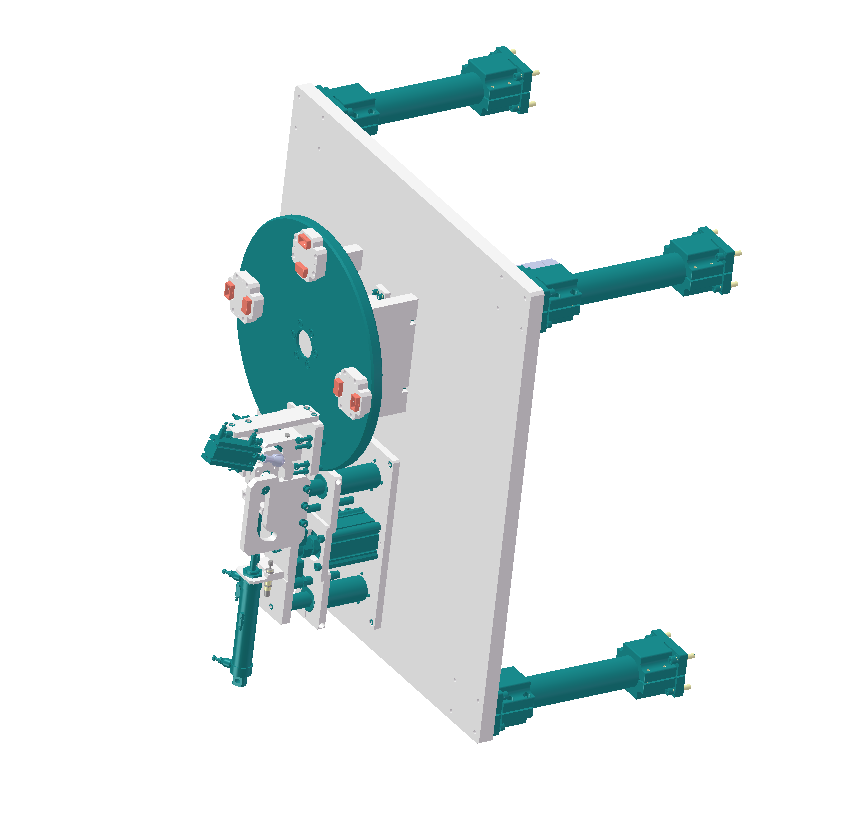

| 3 | 侧视图.png | 76.40K |
此图纸下载需要25金币
立即下载
发布者
156****6923
创作: 7477
粉丝: 36
加入时间：2024-07-22
模型信息
图纸格式：step
文件大小：4.32M
所需金币：25
上传时间：2024-11-11 10:32:25
是否可编辑：可修改，包括参数
版本：STEP
标签
旋转理料机构
图纸简介
YHD-SL0098-旋转理料机构模型 ，设计目的： 用于组装生产线，样品A旋转180°,与样品B扣合
设定场景： 用于转盘组装生产线
动作流程： 1.转盘旋转至下一工位
3.升降气缸下降
4.左气爪夹持样品，升降气缸上升
5.两个推杆气缸回缩
6.两个气爪交互夹持样品
7.两个推杆气缸推出,
8.升降气缸下降，样品插入另一槽口，右气爪松爪
9.升降气缸上升
10.循环以上动作
