某钢卷库山墙墙架系统钢结构图（ID:1670491）
截图
AI截图渲染
✨AI图片渲染
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17312998839243.zip | 1.03M |
| 2 | 天津某钢卷库山墙墙架系统钢结构图.dwg | 2.80M |
此图纸下载需要60金币
立即下载
发布者
辛奇迹
创作: 2480
粉丝: 10
加入时间：2023-03-15
模型信息
图纸ID：1670491
图纸格式：dwg
文件大小：1.05M
所需金币：60
上传时间：2024-11-11 12:38:05
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2000
标签
图纸简介
本次设计为：天津某钢卷库山墙墙架系统钢结构图
墙架结构均采用悬挂形式，竖向荷载分别由吊车梁辅助桁架及山墙垂直桁架承担；水平荷载墙板传给檩条；檩条传给墙架柱；墙架柱顶传到屋面结构上，中部传给吊车梁走台板或山墙抗风桁架走台板，下部以套筒传给0.000米地坪或小房子屋面。
图纸包括：

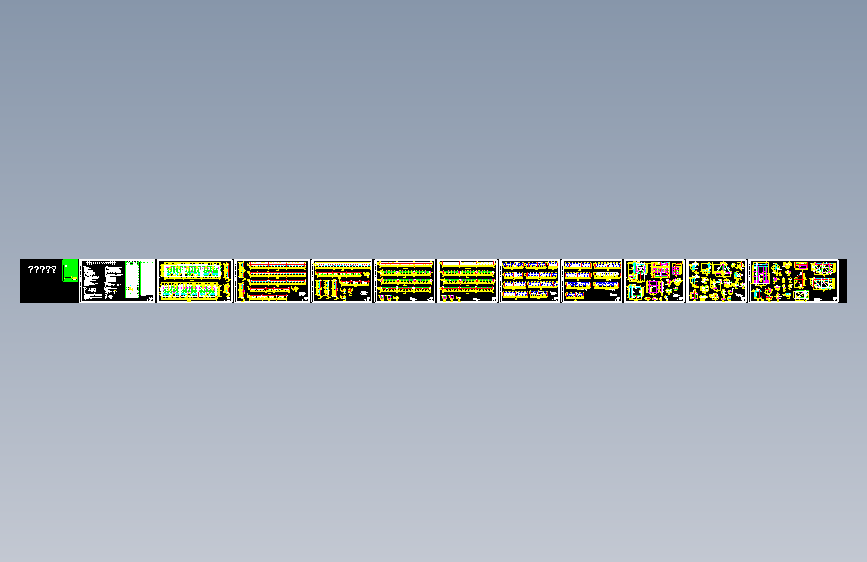

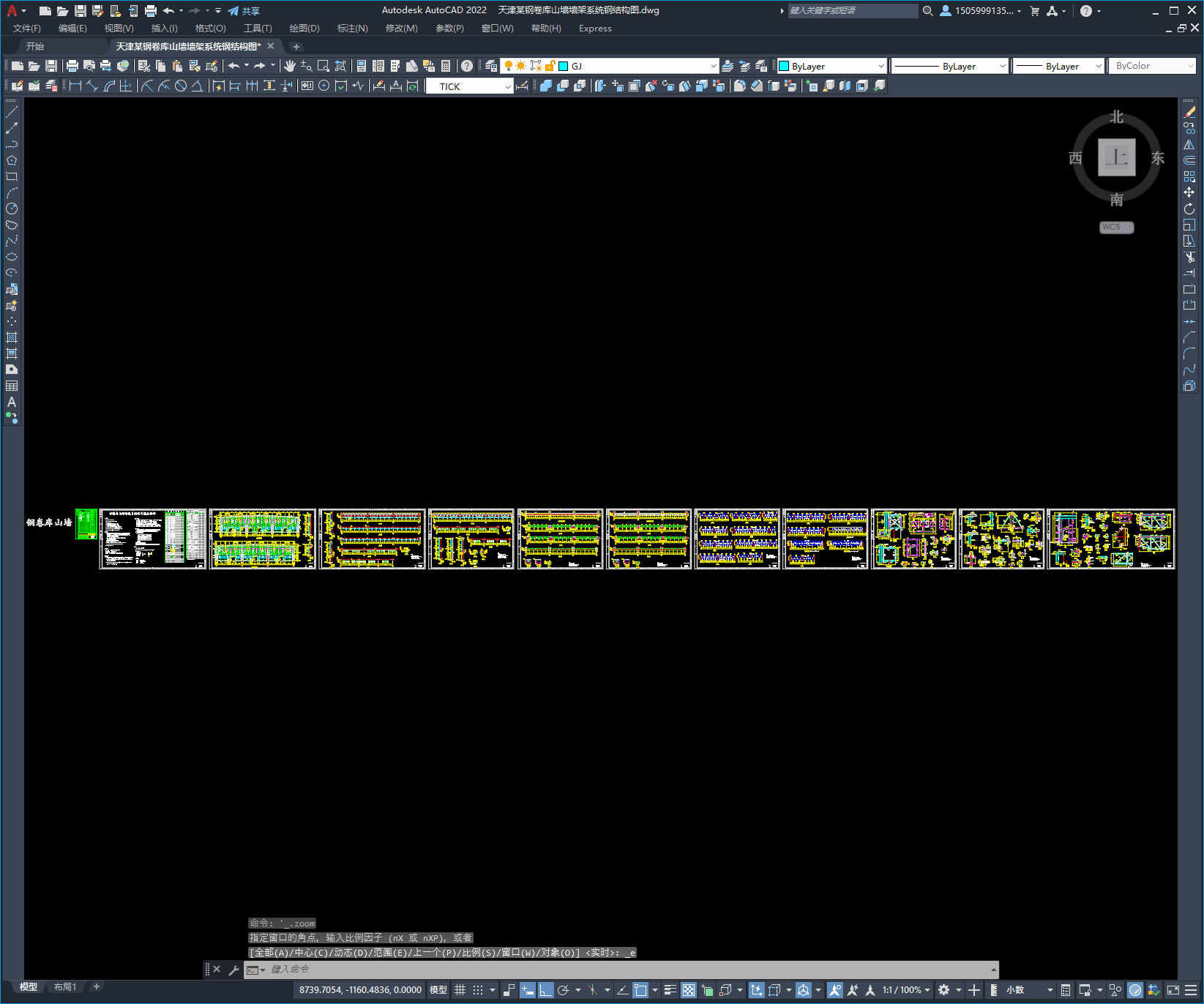

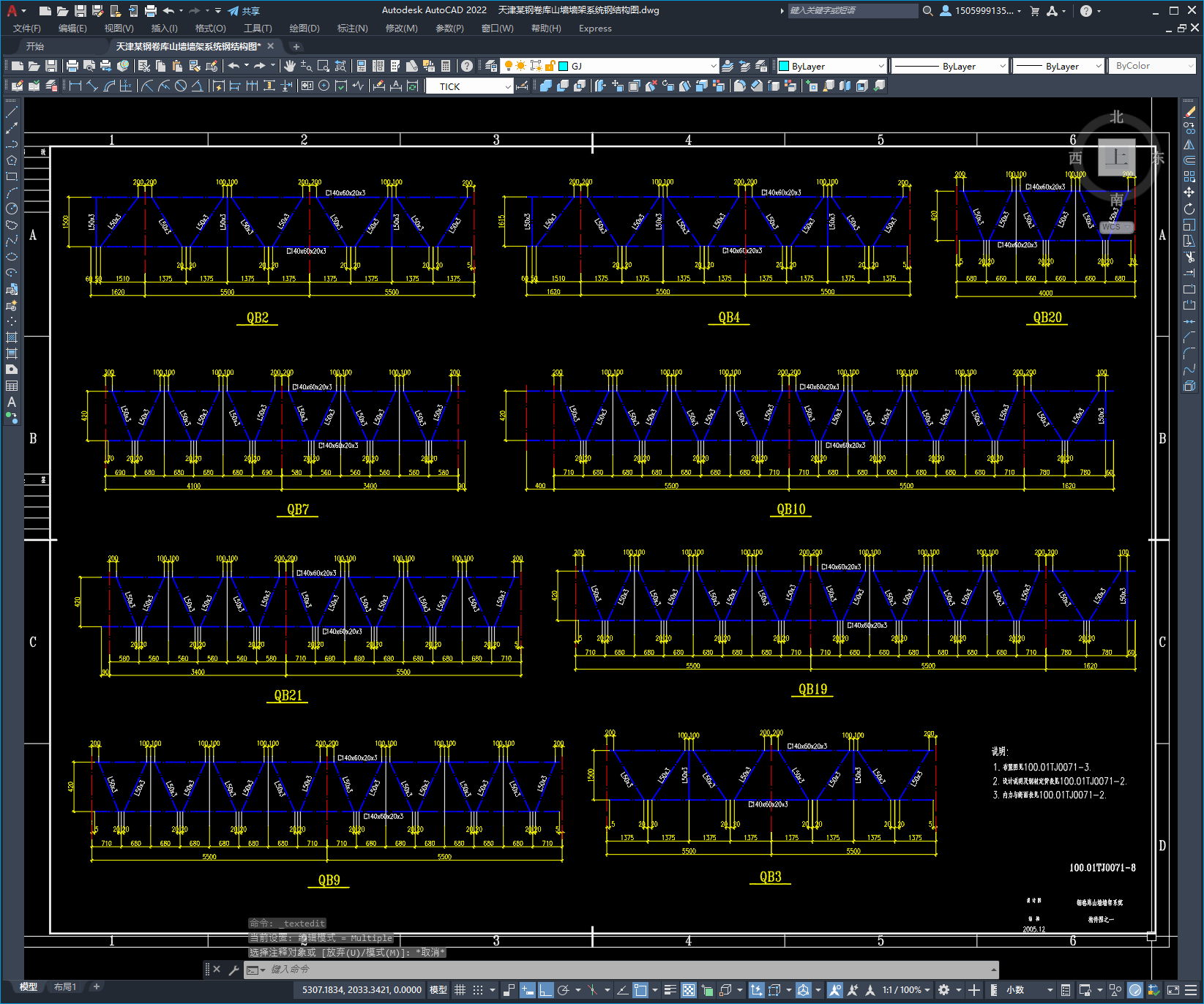

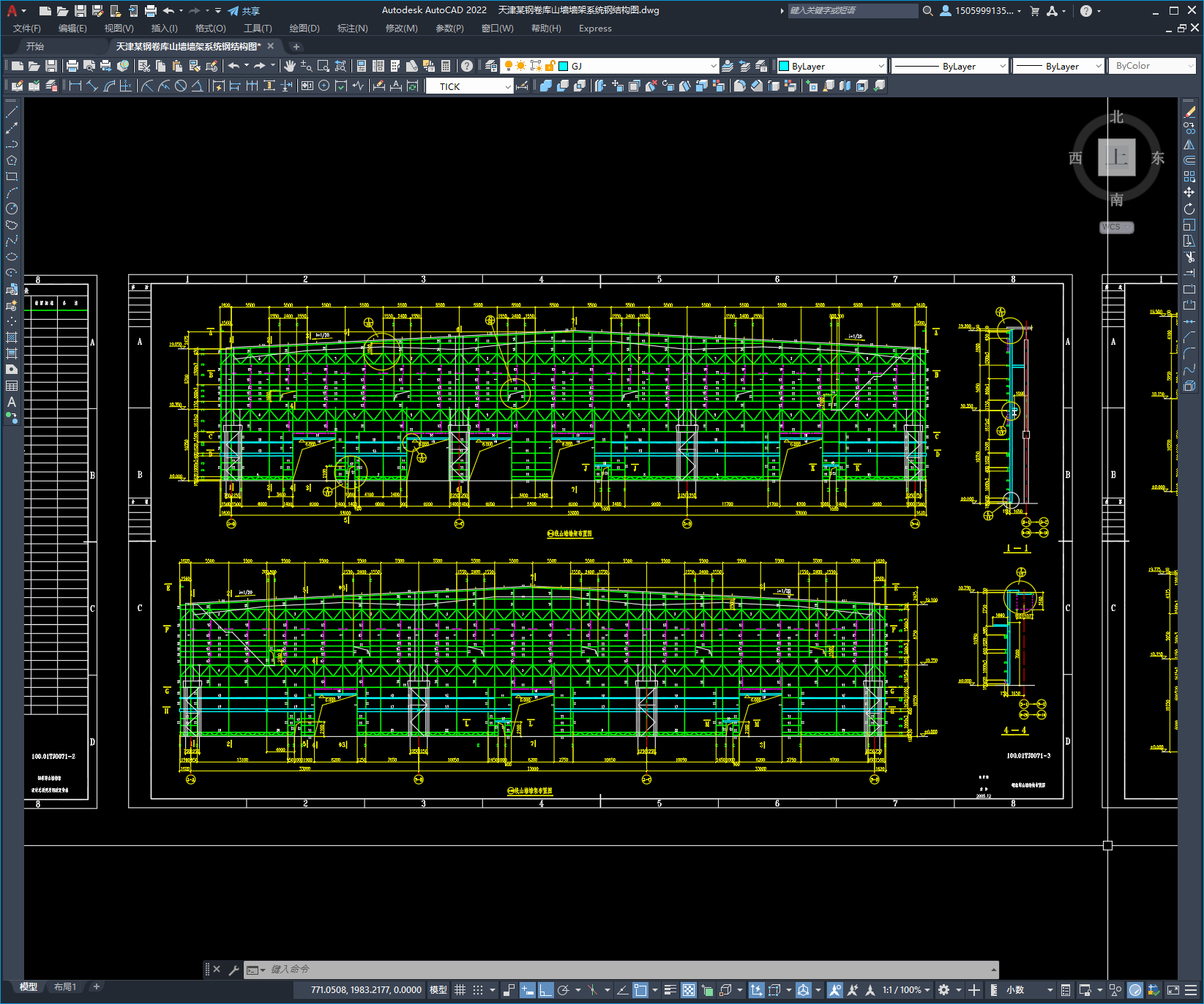

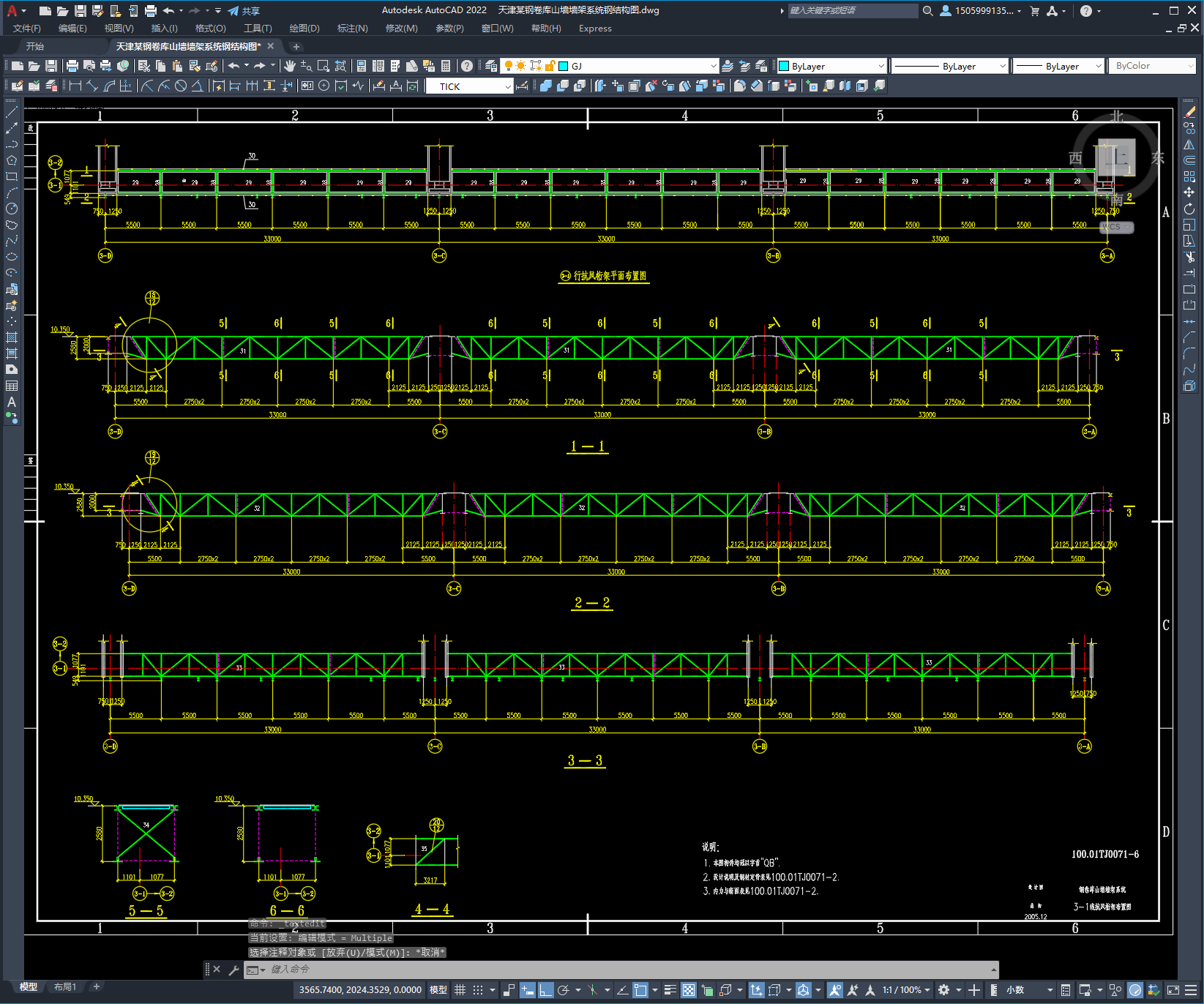

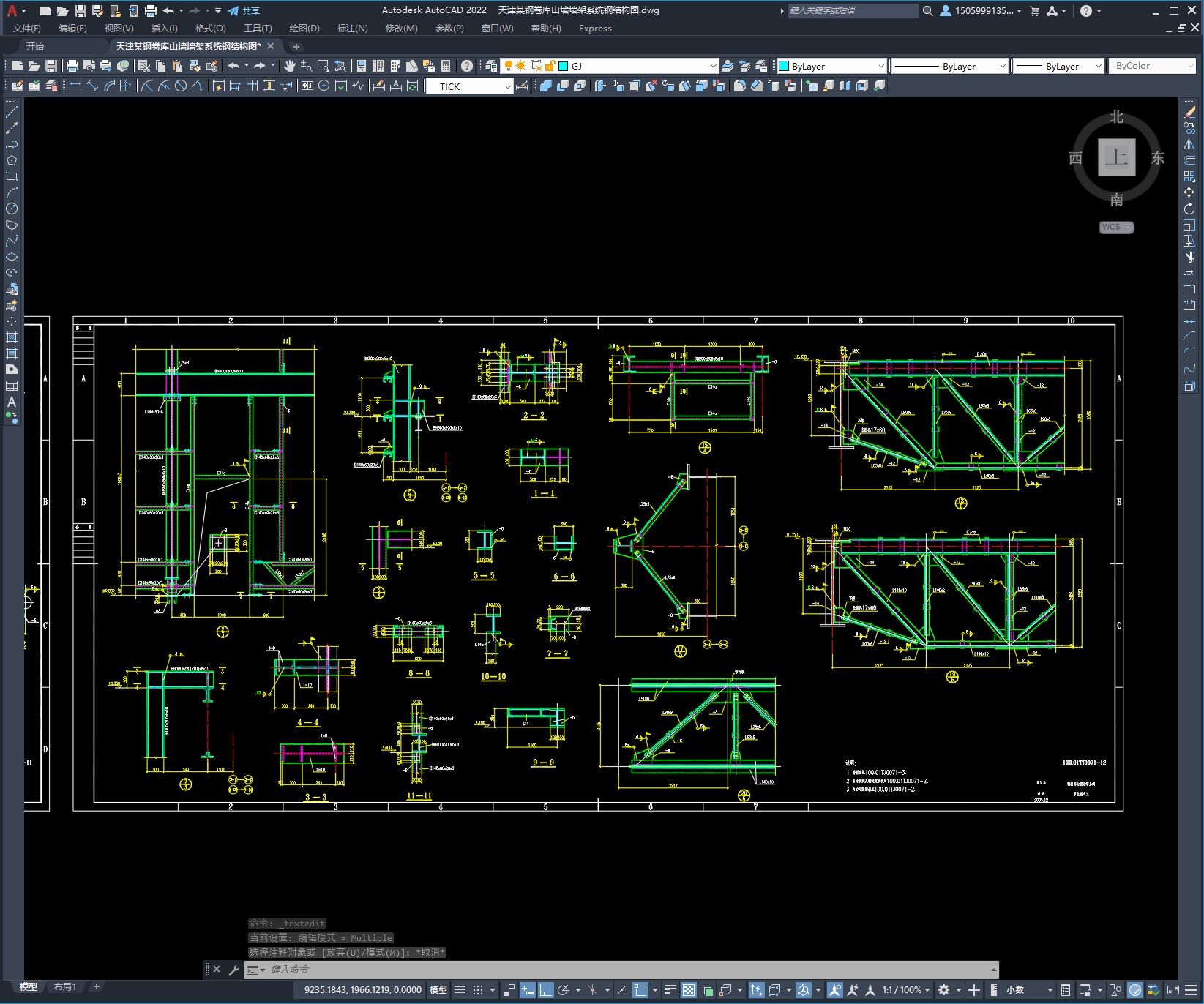

总说明及钢材定货表、钢卷库山墙墙架布置图、断面图、抗风桁架布置图、构件图、节点图共11张图纸。
