某汽车零部件车间结构图（ID:1670664）

交通运输 / 车辆工程 / 某汽车零部件车间结构图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17313195376675.zip	7.05M
2	G51钢结构设计总说明.dwg	500.59K
3	G52-柱顶预埋件布置图修.dwg	540.12K
4	G53-柱顶预埋详图修.dwg	134.32K
5	G54-砼预埋件布置图（一）（修）.dwg	486.49K
6	G55-砼预埋件布置图（二）修）.dwg	479.75K
7	G56-卸货区钢屋顶地脚螺栓及结构布置图.dwg	492.27K
8	G57-屋架上弦支撑平面布置图.dwg	451.28K
9	G58-屋架下弦支撑平面布置图.dwg	476.93K
10	G59-屋架下弦吊顶悬挂钢梁平面布置图.dwg	487.48K
11	G60-立面支撑布置图.dwg	483.31K
12	G61-屋面檩条布置图.dwg	526.53K
13	G62-墙面檩条布置图.dwg	498.31K
14	G63-墙面檩条布置图.dwg	400.38K
15	G64-1118屋架剖面图.dwg	564.17K
16	G65-GWJ-1详图.dwg	580.45K
17	G73-卸货区钢屋架详图（一）.dwg	522.32K
18	G74-卸货区钢屋架详图（二）.dwg	507.29K
19	G75-雨蓬布置图.dwg	479.23K
20	Thumbs.db	16.00K
21	施工图目录.dwg	43.61K

此图纸下载需要60金币

立即下载

发布者

辛奇迹

创作: 2468

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：7.22M

所需金币：60

上传时间：2024-11-11 23:14:14

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

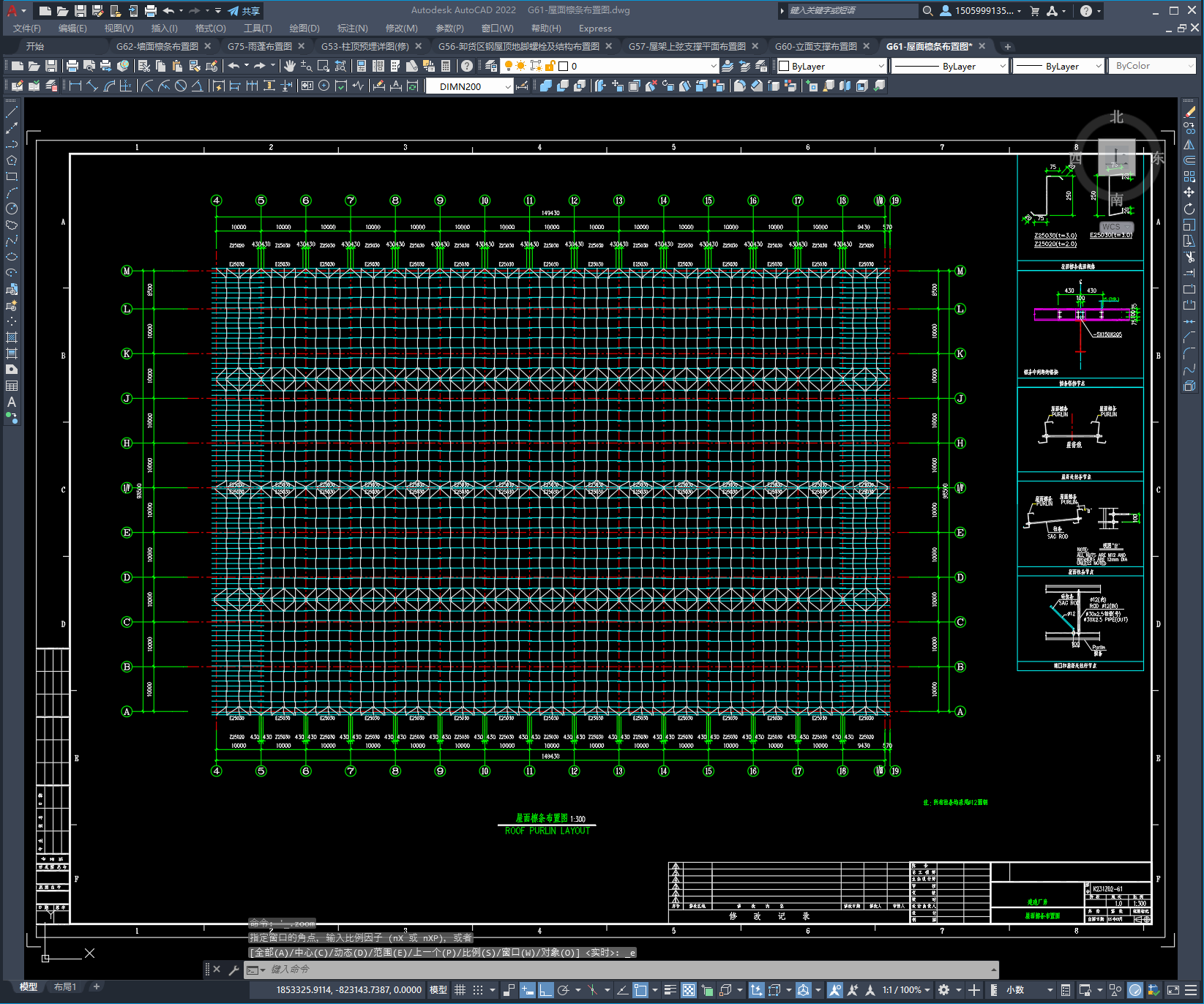

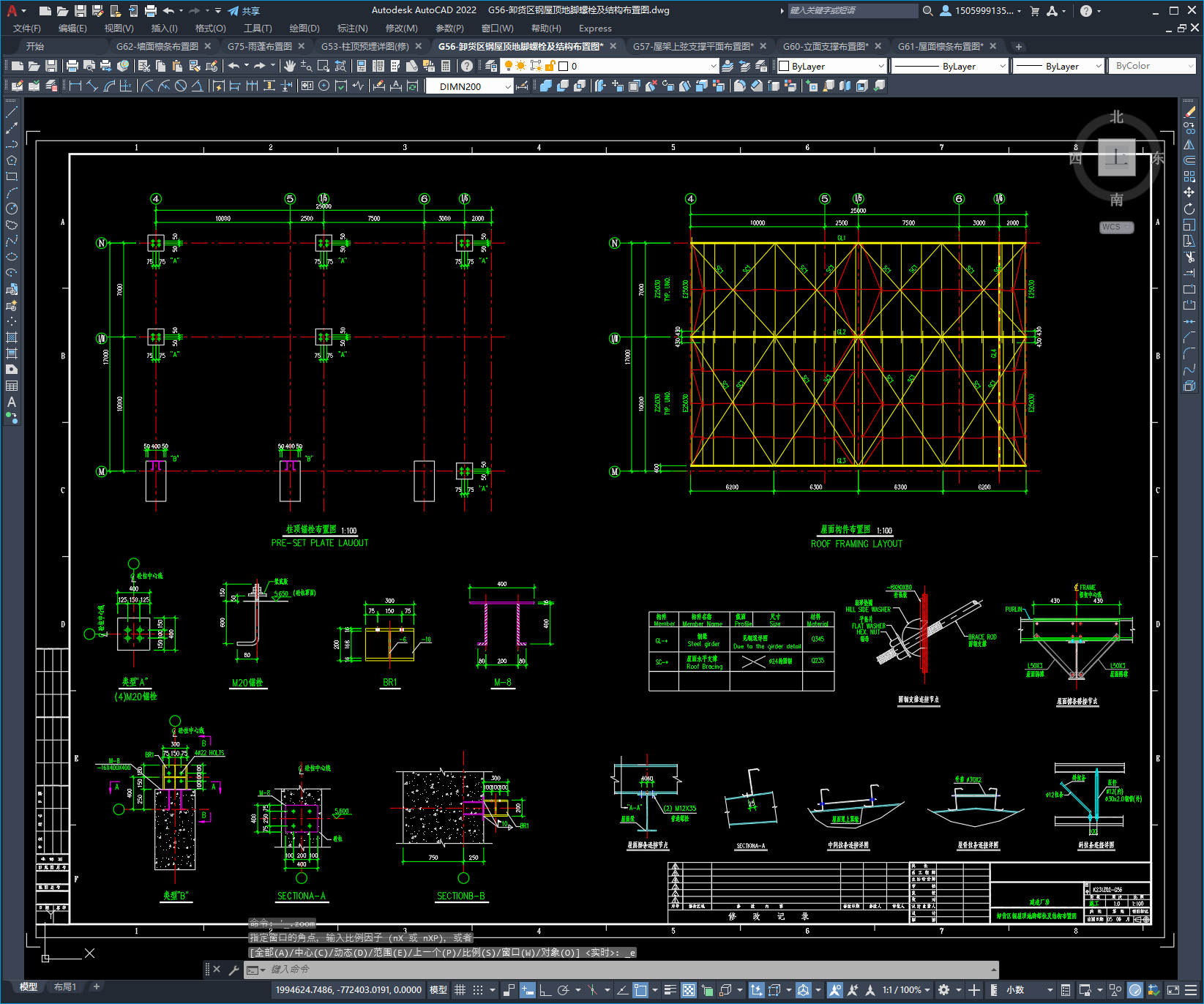

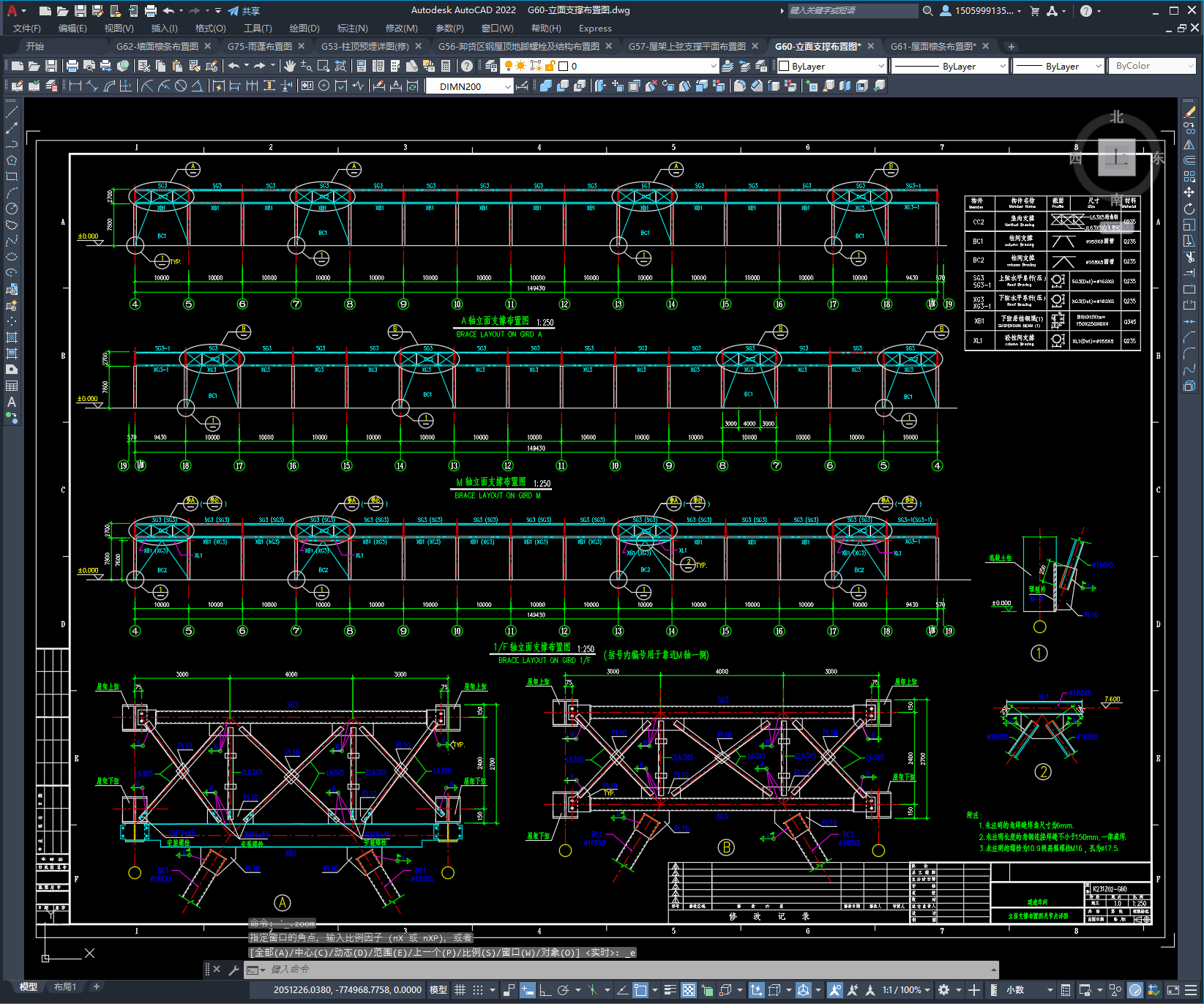

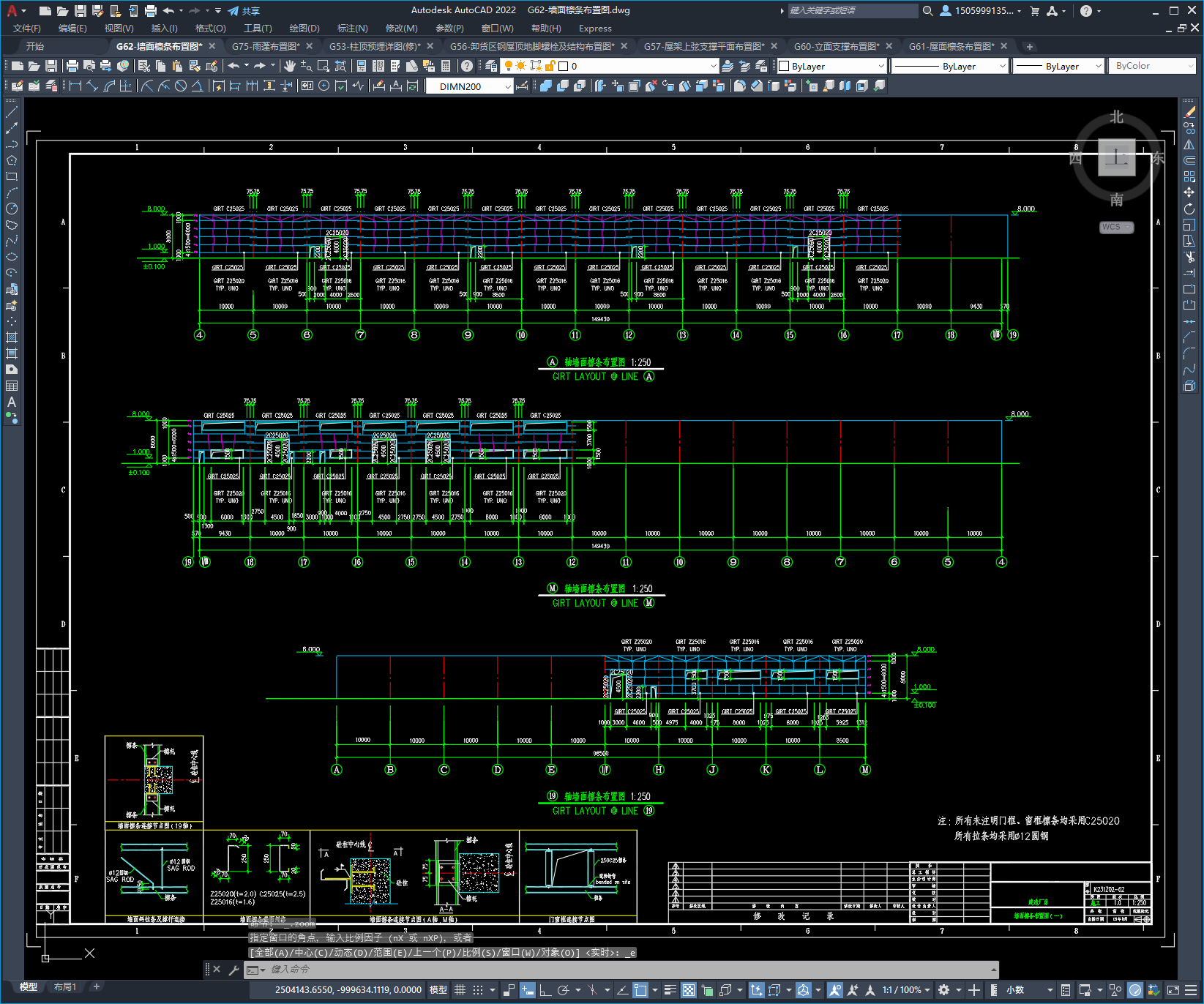

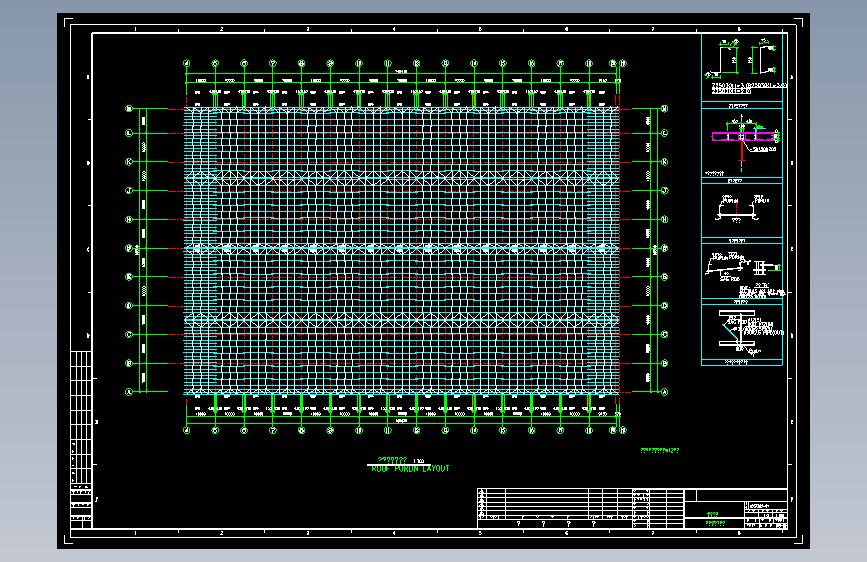

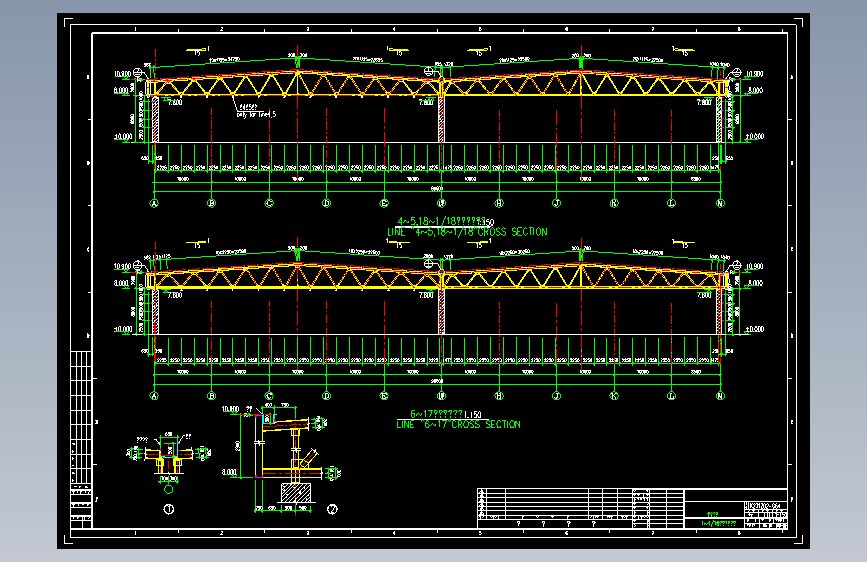

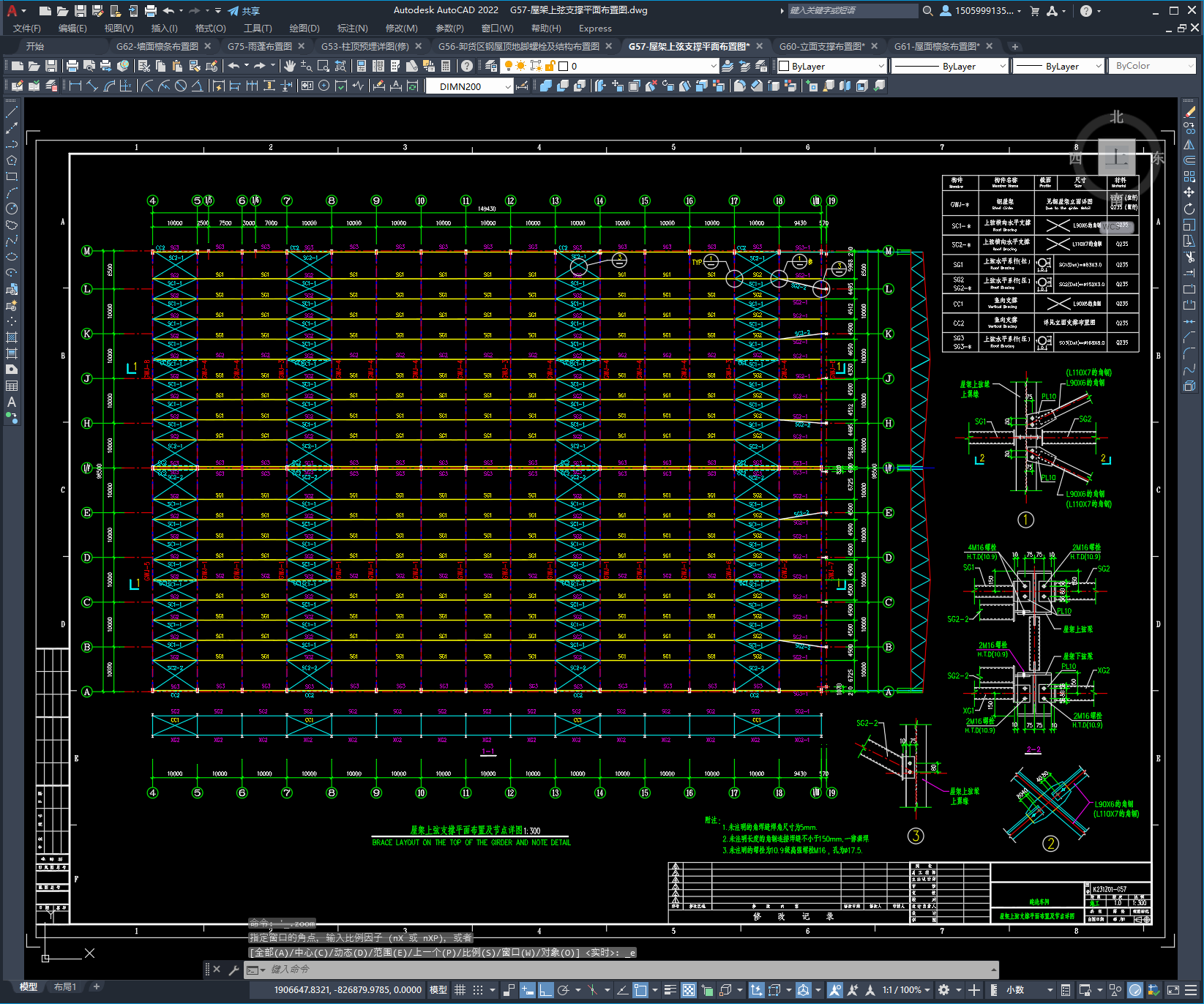

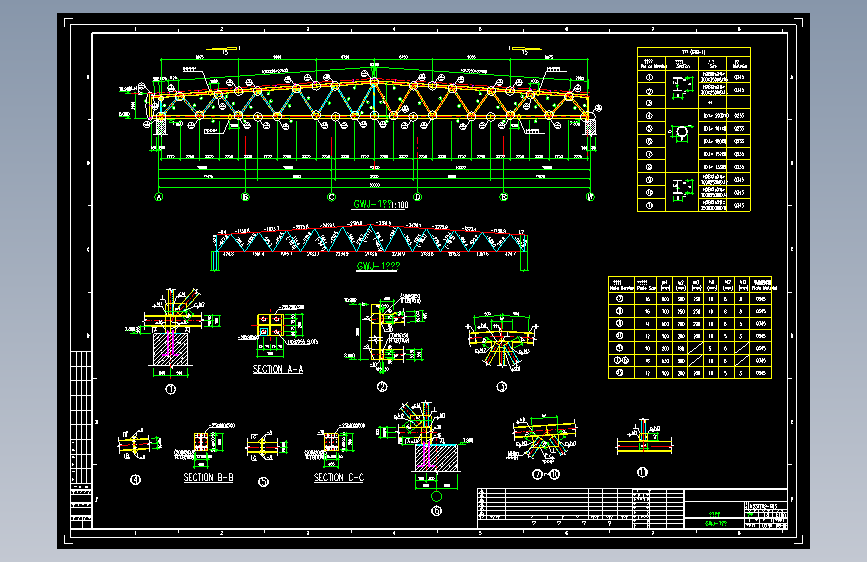

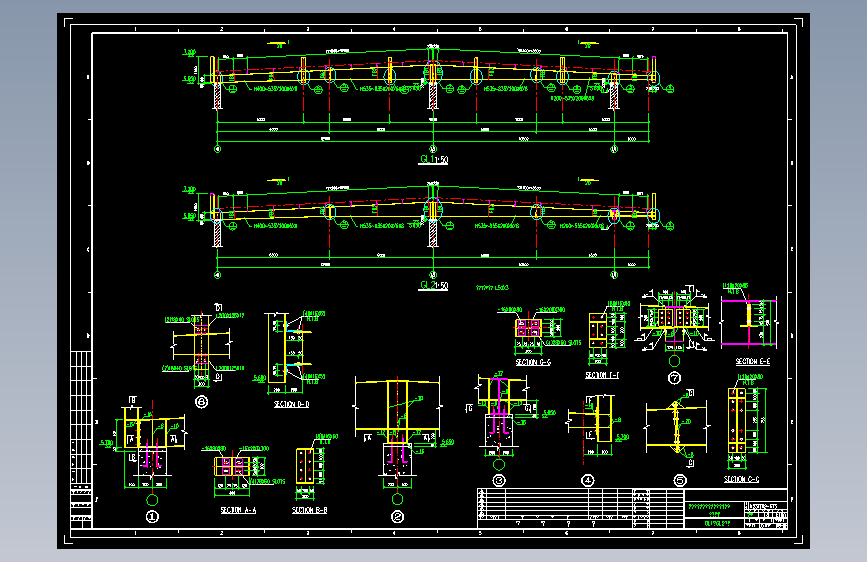

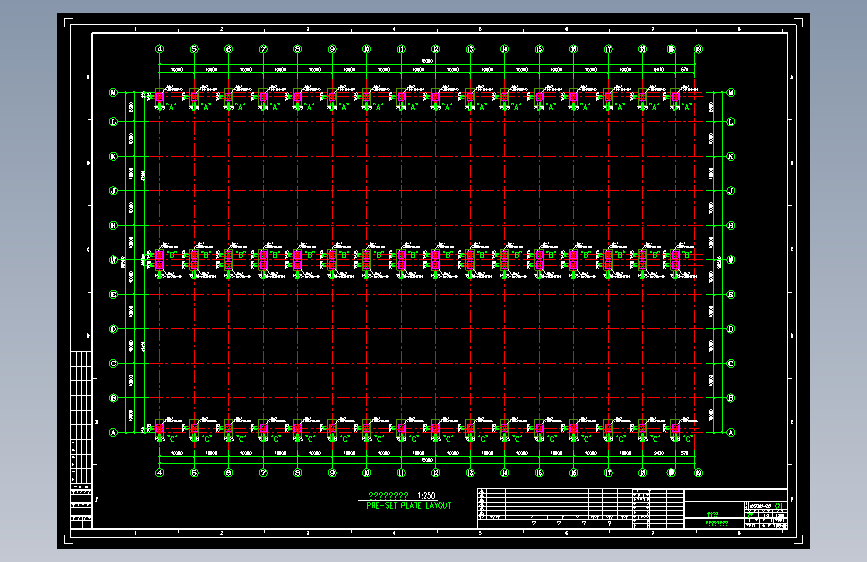

　　本次设计为：上海某汽车零部件车间结构图　　基本风压值：0.60KN/㎡　　抗震设防烈度：7度　　图纸包括：　　钢结构设计总说明、柱顶预埋件布置图、柱顶预埋件布置图、柱顶预埋件详图、砼预埋件布置图、卸货区钢屋顶地脚螺栓及结构布置图、屋架上弦支撑平面布置图及节点图、屋架下弦支撑平面布置图及节点图、屋架下弦吊顶悬挂梁布置图、立面支撑布置图、屋面檩条布置图、墙面檩条布置图、屋架剖面图、GWJ详图、卸货区钢屋架详图、雨蓬布置图共25张图纸。
