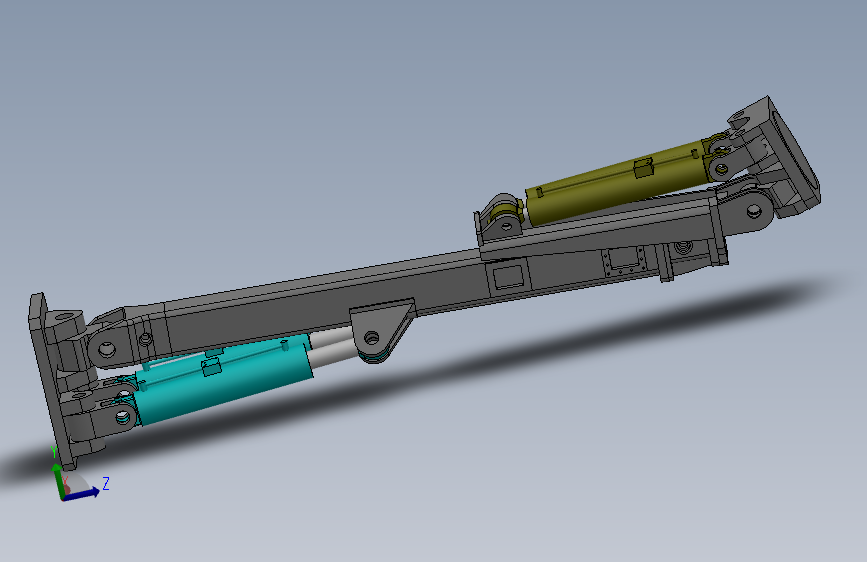

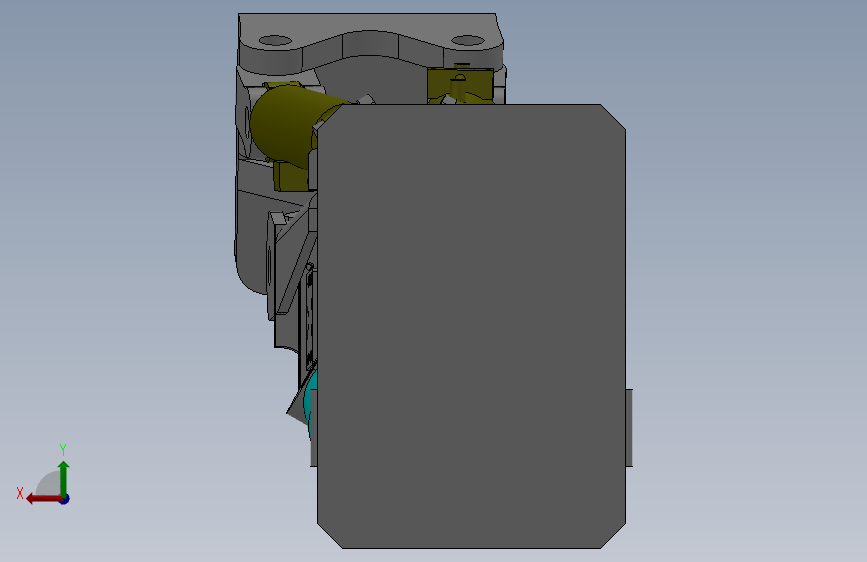

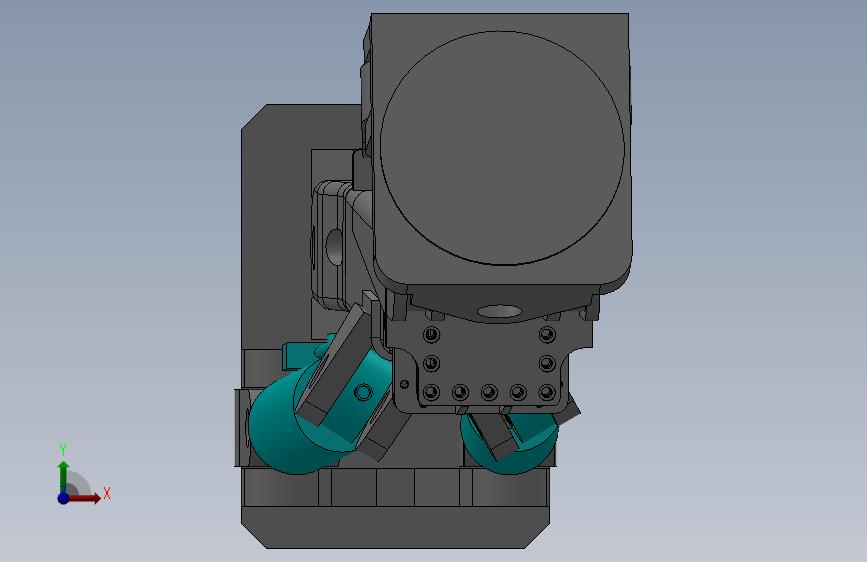

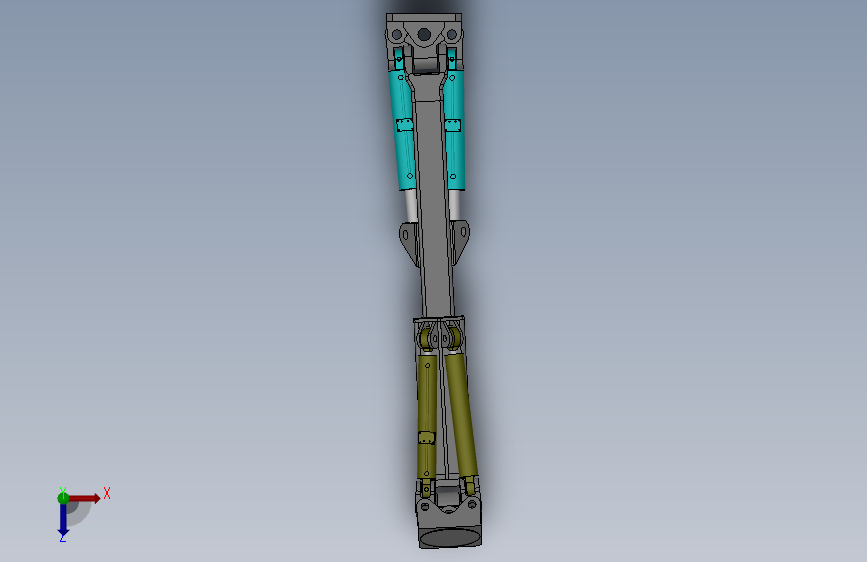

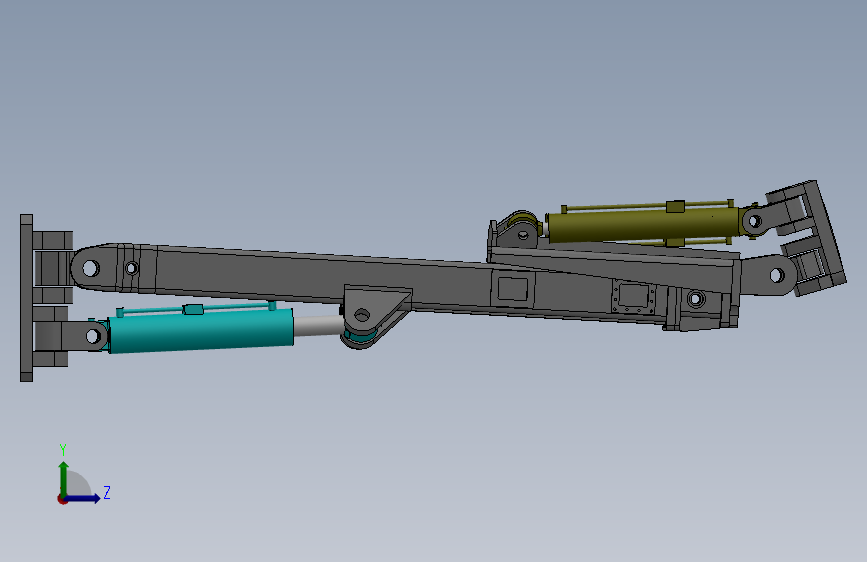

凿岩台车双三角工作臂三维SW模型（ID:1671334）

机械设备 / 非标机械 / 凿岩台车双三角工作臂三维SW模型

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17313932598672.zip	7.71M
2	1-CTJ40-摆臂油缸-同侧有引导.SLDASM	192.92K
3	1-CTJ40-摆臂缸筒-同侧有引导.SLDPRT	544.00K
4	1-CTJ40-摆臂钢芯-同侧有引导.SLDPRT	304.00K
5	1-CTJ40-摆臂钢芯-球铰轴承.SLDPRT	211.50K
6	1-CYTJ45-龙头转向缸-油缸.SLDASM	116.24K
7	1-CYTJ45-龙头转向缸-缸筒.SLDPRT	373.00K
8	1-CYTJ45-龙头转向缸-缸芯.SLDPRT	277.00K
9	1-小钢球铰.SLDPRT	225.00K
10	CTJ40-摆臂油缸-同侧有引导.SLDASM	152.97K
11	CTJ40-摆臂缸筒-同侧有引导.SLDPRT	544.00K
12	CTJ40-摆臂钢芯-同侧有引导.SLDPRT	304.00K
13	CTJ40-摆臂钢芯-球铰轴承.SLDPRT	211.50K
14	CYTJ45-龙头转向缸-油缸.SLDASM	116.89K
15	CYTJ45-龙头转向缸-缸筒.SLDPRT	373.00K
16	CYTJ45-龙头转向缸-缸芯.SLDPRT	277.00K
17	下加强板.SLDPRT	203.50K
18	伸缩大臂.SLDASM	526.17K
19	伸缩缸前套.SLDPRT	142.00K
20	内筒前端板.SLDPRT	262.50K
21	内耳连接板.SLDPRT	103.00K
22	前万向铰.SLDPRT	212.00K
23	前三角后内耳板.SLDPRT	124.00K
24	前三角后外耳板.SLDPRT	216.00K
25	前三角座.SLDASM	173.29K
26	前三角座上加强筋.SLDPRT	106.00K
27	前三角座内耳板.SLDPRT	112.00K
28	前三角座固定板.SLDPRT	244.00K
29	前三角座外耳板.SLDPRT	113.00K
30	前三角座折弯板.SLDPRT	221.00K
31	前三角座耳板连接套.SLDPRT	174.00K
32	前主万向节.SLDPRT	190.50K
33	前摆座.SLDPRT	278.50K
34	后万向节.SLDPRT	209.00K
35	后主万向节.SLDPRT	289.50K
36	后内耳板.SLDPRT	132.50K
37	后外耳板.SLDPRT	111.00K
38	后座板.SLDPRT	117.00K
39	后耳底板.SLDPRT	195.00K
40	大臂内筒体.SLDPRT	186.00K
41	大臂内筒（H）.SLDASM	115.03K
42	大臂外筒体.SLDPRT	449.00K
43	大臂外筒口板.SLDPRT	355.00K
44	大臂外筒口盖板.SLDPRT	270.00K
45	大臂外筒后叉座.SLDPRT	400.50K
46	大臂外筒（H）.SLDASM	197.36K
47	大臂外筒（J）.SLDASM	390.96K
48	小钢球铰.SLDPRT	225.00K
49	工作臂.SLDASM	1.03M
50	滑块座.SLDPRT	210.00K
51	盖板.SLDASM	189.53K
52	盖板内耐磨块（钢镶铜3mm）.SLDPRT	323.00K
53	盖板外块.SLDPRT	267.50K
54	耳板连接板.SLDPRT	99.00K
55	薄垫片.SLDPRT	204.50K
56	配焊垫板.SLDPRT	148.50K
57	镜向前三角后内耳板.SLDPRT	74.00K
58	镜向前三角后外耳板.SLDPRT	73.50K
59	镜向后内耳板.SLDPRT	73.50K
60	镜向后外耳板.SLDPRT	71.50K
61	顶板.SLDPRT	138.00K
62	龙头支撑座.SLDPRT	256.50K
