半自动扎线机三维（ID:1671855）

机械设备 / 非标机械 / 半自动扎线机三维

©非原创

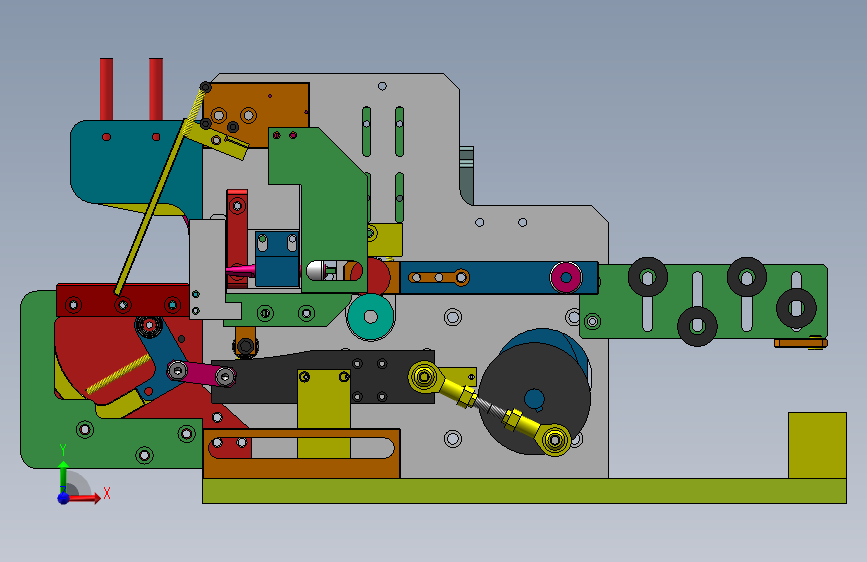

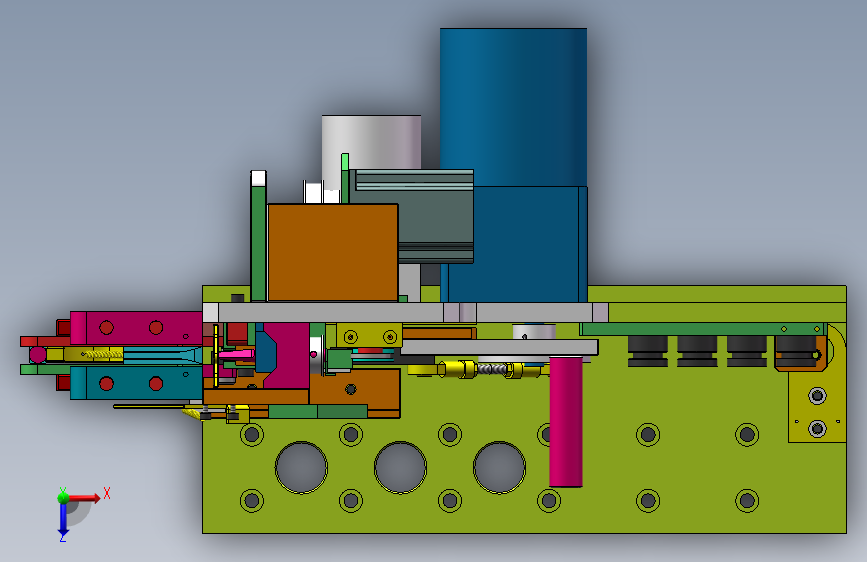

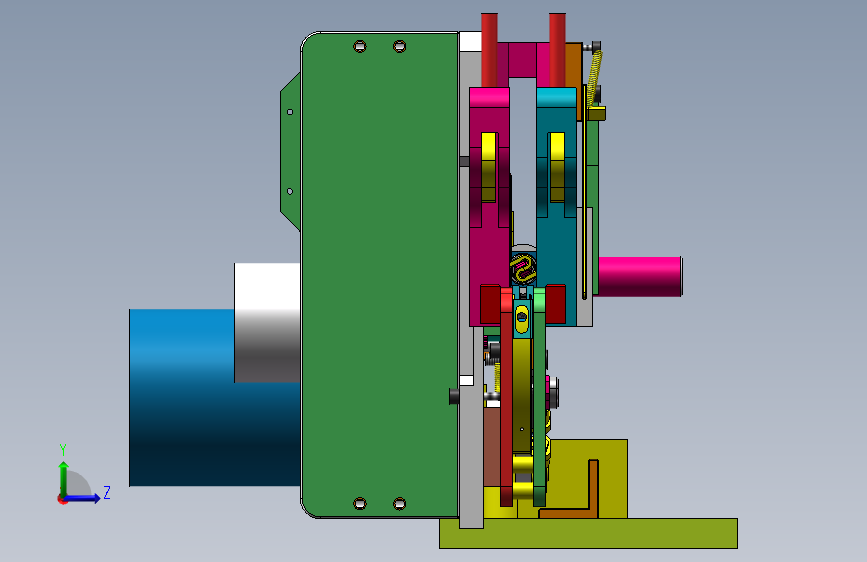

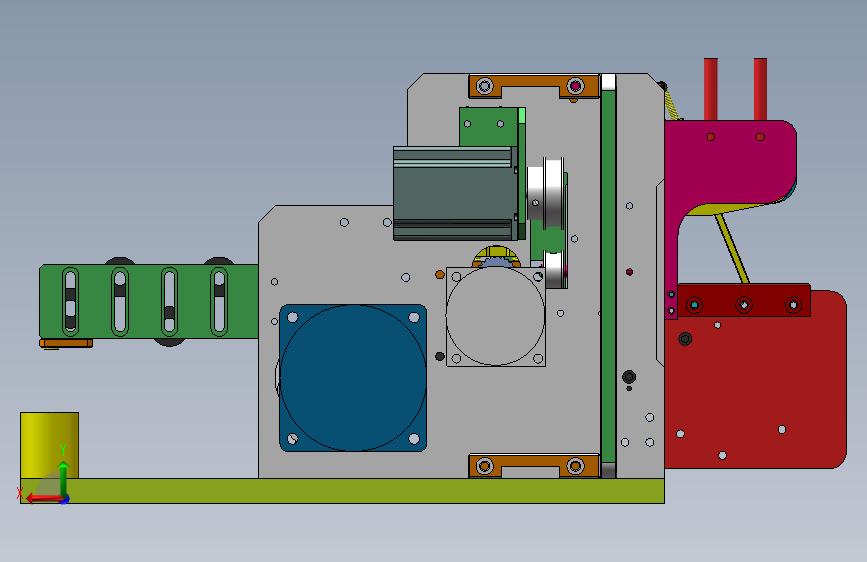

平面图

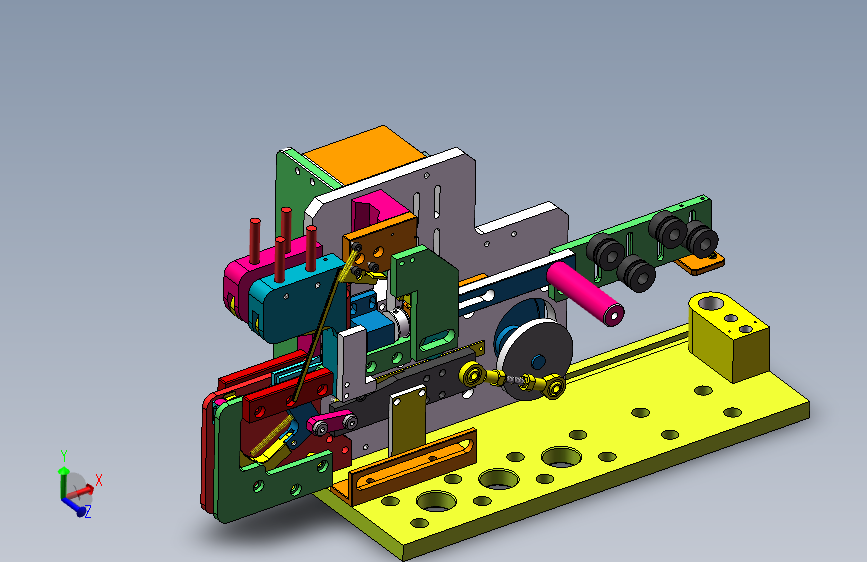

3D视图

文件列表

#	文件名称	文件大小
1	17314741621767.zip	15.72M
2	2IK6GN-C电机.SLDPRT	104.28K
3	57步进电机.SLDPRT	240.63K
4	中心固定板（铝）.SLDPRT	502.50K
5	凸轮电机轴套（铁）.SLDPRT	108.94K
6	刀头柄（铁）.SLDPRT	122.43K
7	刀片固定块（铁）.SLDPRT	179.65K
8	刀（铁）（铁）.SLDPRT	109.19K
9	卡位块（铁）.SLDPRT	101.86K
10	导线槽（硬尼龙）.SLDPRT	172.41K
11	导轮（工程塑料）.SLDPRT	109.91K
12	扎丝铰刀刀头.SLDPRT	150.93K
13	扎线导直穿线板（硬尼龙）.SLDPRT	112.73K
14	扎线扣板1增厚（铝）.SLDPRT	80.41K
15	扎线扣板1（铝）.SLDPRT	296.21K
16	扎线扣板2（铝）.SLDPRT	242.07K
17	扎线护板右（硬尼龙）.SLDPRT	172.20K
18	扎线护板左（硬尼龙）.SLDPRT	190.32K
19	扎线拉直轮固定板（铝）.SLDPRT	177.55K
20	扎线机总装.SLDASM	4.60M
21	扎线转动电机固定板（4mm镀锌板）.SLDPRT	146.99K
22	曲柄弯连接轴连接块（铁）.SLDPRT	99.08K
23	曲柄弯连接轴铁）.SLDPRT	149.76K
24	曲柄连接头（标准件）.SLDPRT	291.81K
25	电机（LR5GN18K5RK40GN-C.SLDPRT	128.97K
26	穿线护套（硬尼龙）.SLDPRT	112.75K
27	绕线头1（生铁）.SLDPRT	160.56K
28	绕线头2（生铁）.SLDPRT	212.92K
29	螺栓套（铁）.SLDPRT	83.67K
30	触点开关启动柄（2mm镀锌板）.SLDPRT	125.58K
31	触点开关固定块（硬尼龙）改.SLDPRT	231.59K
32	进线压紧块（铝）.SLDPRT	134.24K
33	铰刀刀座（铁）.SLDPRT	122.89K
34	铰刀头（组合件）.SLDASM	74.09K
35	齿轮弹簧固定块.SLDPRT	149.85K
36	齿轮轴套1（铁）.SLDPRT	148.03K
37	齿轮轴套2（铁）（带滚花）.SLDPRT	99.44K
38	45电机感应点.SLDPRT	111.43K
39	50光杆.SLDPRT	81.38K
40	右侧防护板1（铝）.SLDPRT	161.62K
41	右侧防护板2（硬尼龙）.SLDPRT	115.42K
42	导线块（铝）.SLDPRT	91.38K
43	导线棍（硬尼龙）.SLDPRT	96.12K
44	导轨增高块.SLDPRT	89.17K
45	嵌入磁铁圆柱（铁）.SLDPRT	118.66K
46	左防护板2.SLDPRT	109.64K
47	左防护板3.SLDPRT	138.18K
48	探头测量加长板（铝）.SLDPRT	98.86K
49	曲柄探头固定板（铝）.SLDPRT	109.44K
50	穿线固定板（硬尼龙）.SLDPRT	124.19K
51	触点开关增厚固定块（硬尼龙）.SLDPRT	235.10K
52	透明橡胶护边.SLDPRT	93.72K
53	防护板4.SLDPRT	74.45K
54	防护板底板（铝）.SLDPRT	199.91K
55	头开孔.SLDASM	101.53K
56	扎线扣打孔.SLDASM	184.91K
57	12XL内孔8档边直径25.SLDPRT	123.56K
58	24齿齿轮内孔12.SLDPRT	223.74K
59	24齿齿轮内孔8.SLDPRT	222.45K
60	25XL内孔8档边直径44.SLDPRT	121.21K
61	6882Z轴承.SLDPRT	148.05K
62	CBDBR8_8.sldprt	42.06K
63	M3弹簧螺栓.SLDPRT	140.41K
64	M4弹簧螺栓.SLDPRT	140.45K
65	M4限位螺栓.SLDPRT	140.07K
66	M6弹簧螺栓.SLDPRT	140.16K
67	弹簧线径0.6收缩长15.SLDPRT	594.33K
68	弹簧线径0.6收缩长30.SLDPRT	786.65K
69	弹簧线径0.6收缩长40.SLDPRT	813.33K
70	弹簧线径1收缩长28.SLDPRT	505.88K
71	直径10.52mm厚磁铁.SLDPRT	64.39K
