某钢铁公司热风炉框架及平台结构设计图（ID:1682152）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17319267883797.zip | 2.42M |
| 2 | 某钢铁公司热风炉框架及平台结构设计图.dwg | 2.99M |
此图纸下载需要55金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.48M
所需金币：55
上传时间：2024-11-18 18:46:29
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
本次设计为：某钢铁公司热风炉框架及平台结构设计图
热风炉框架为刚性连接的框架，柱和梁均采用焊接H型钢截面；框架带有纵向抗侧力支撑；支撑与框架梁、柱的连接为铰接。
基本雪压：0.45kN/㎡
基本风压：0.55kN/㎡
地震设防烈度为7度
图纸包括：

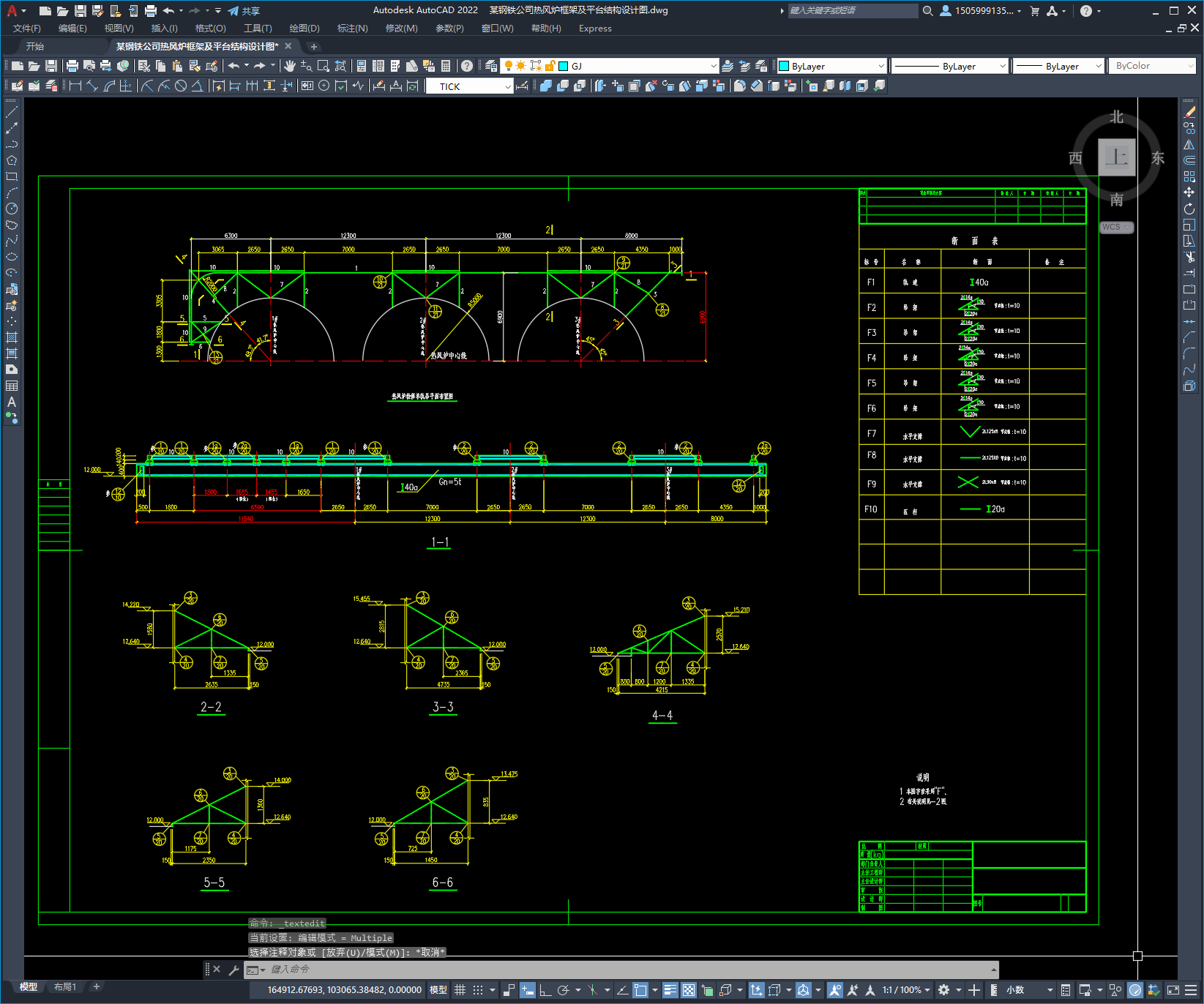

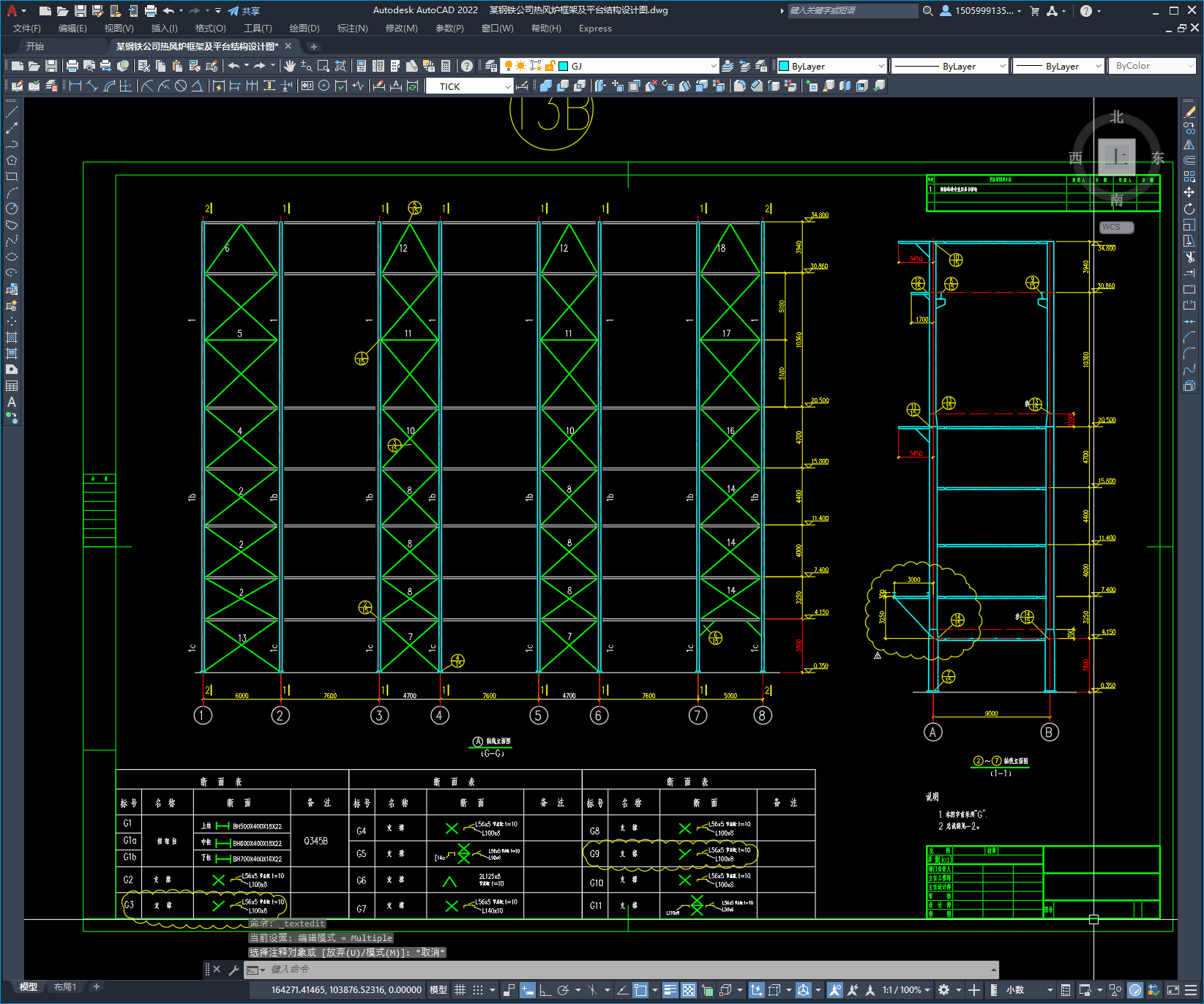

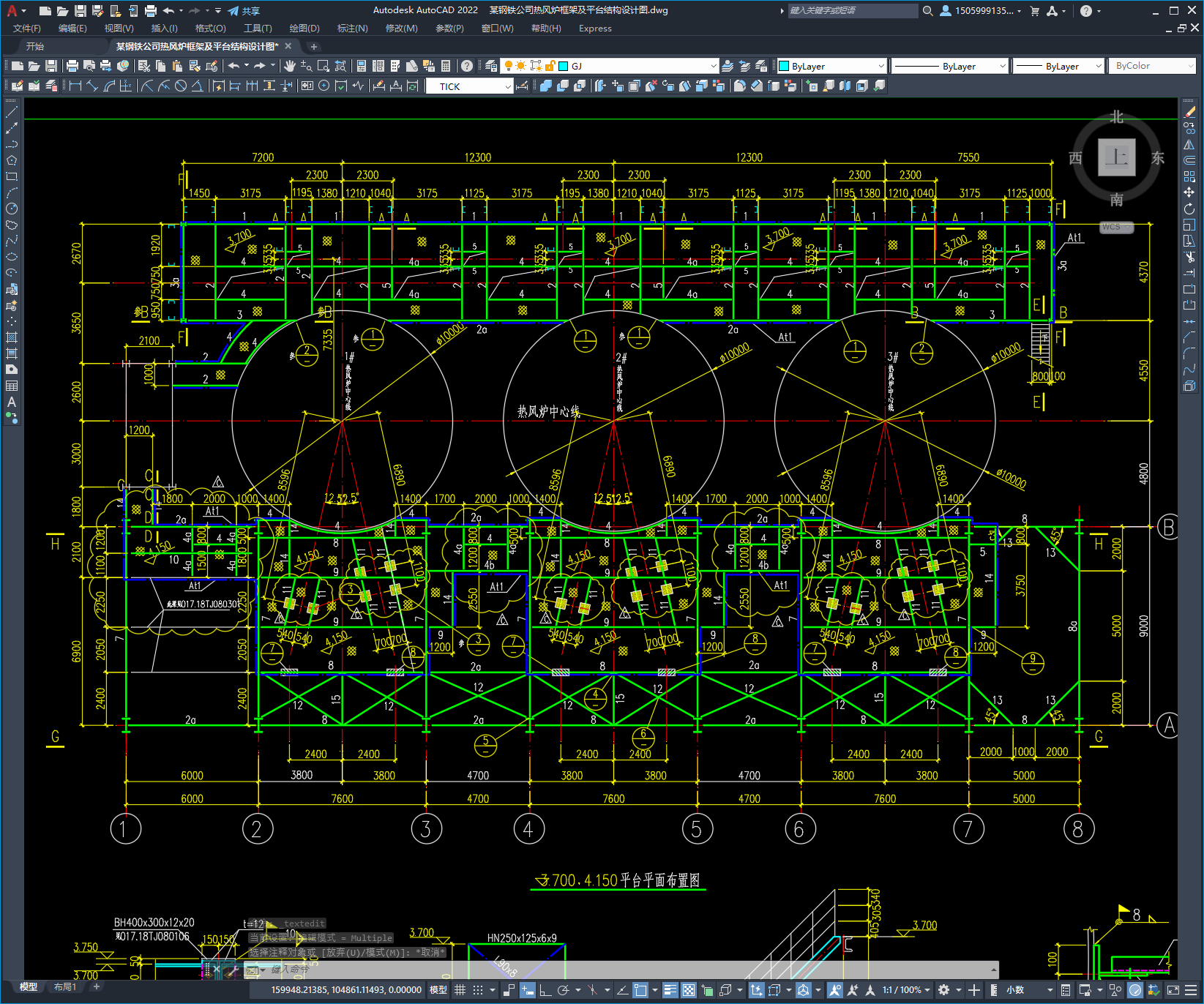

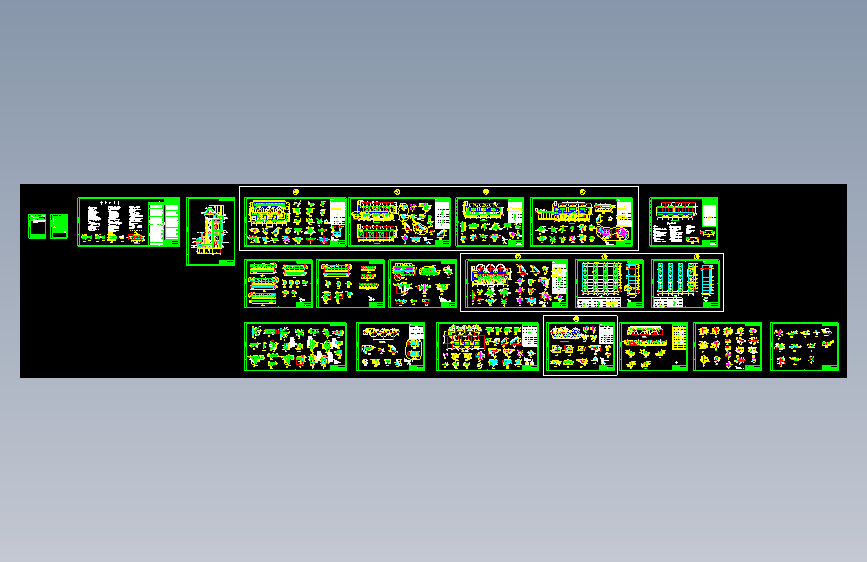

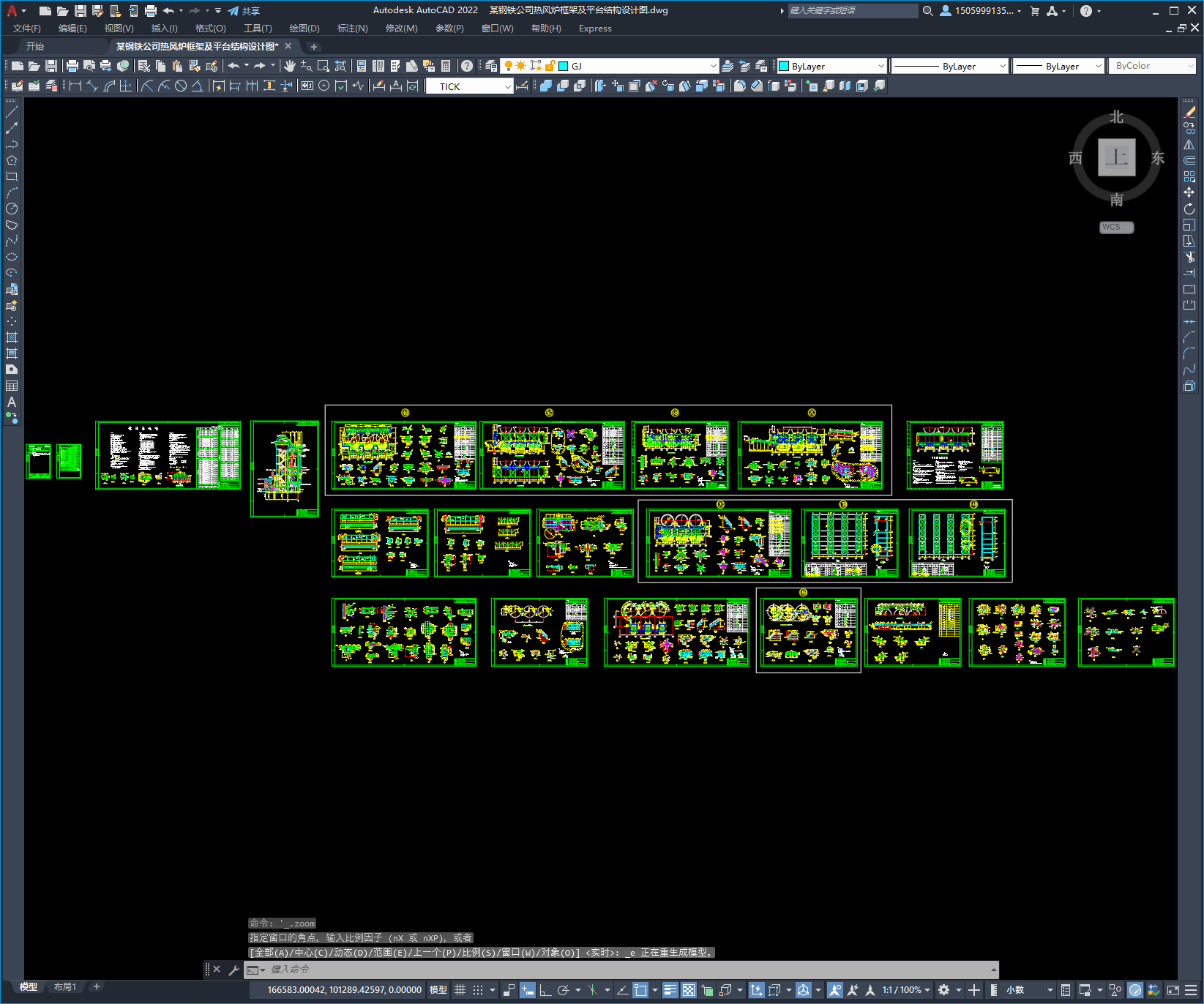

总说明、工艺立面图、平台平面布置图、平台及吊车梁平面布置图、吊车梁构件图、吊车梁节点图、剖面图、节点图、热风炉检修单轨吊设计图共20张图纸。
