一四挡-一.四档变速叉的钻Φ22孔夹具设计及加工工艺规程装备含4张CAD图（ID:1690505）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17326947176927.zip | 3.87M |
| 2 | A3-一四档变速叉毛坯图.DWG | 107.93K |

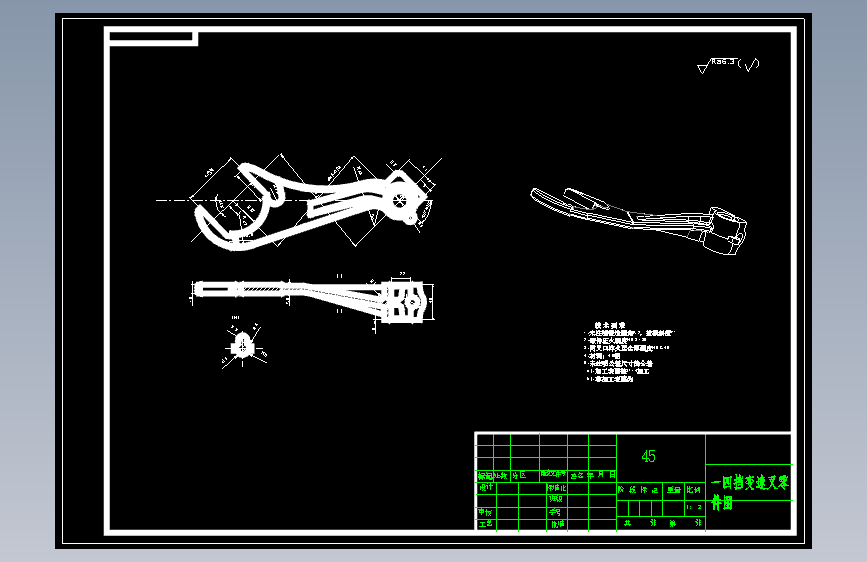

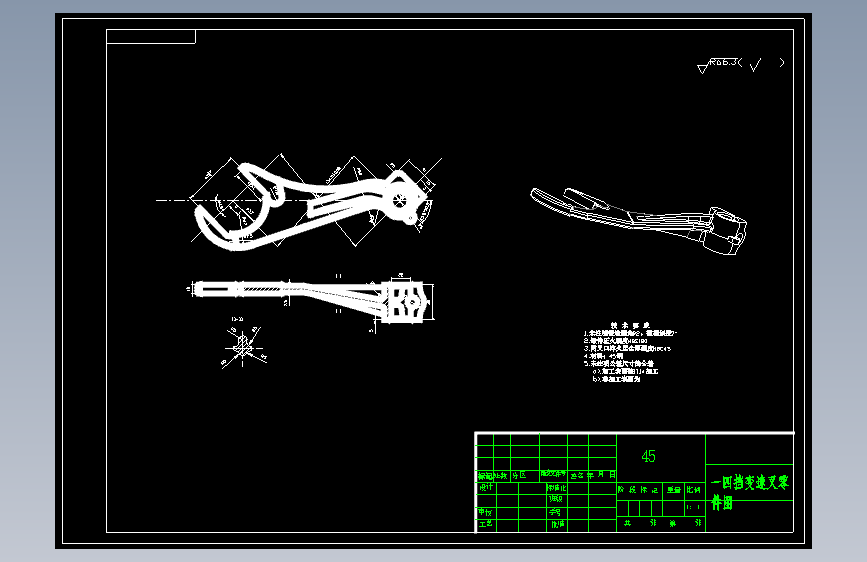

| 3 | A3-一四档变速叉零件图.DWG | 113.31K |
| 4 | X50简介-一四挡-一.四档变速叉的钻Φ22孔夹具设计及加工工艺规程装备含4张CAD图.pdf | 1.57M |
| 5 | 一四挡-一.四档变速叉的钻Φ22孔夹具设计及加工工艺规程装备说明书.doc | 858.15K |
| 6 | 图纸副本.zip | 136.58K |

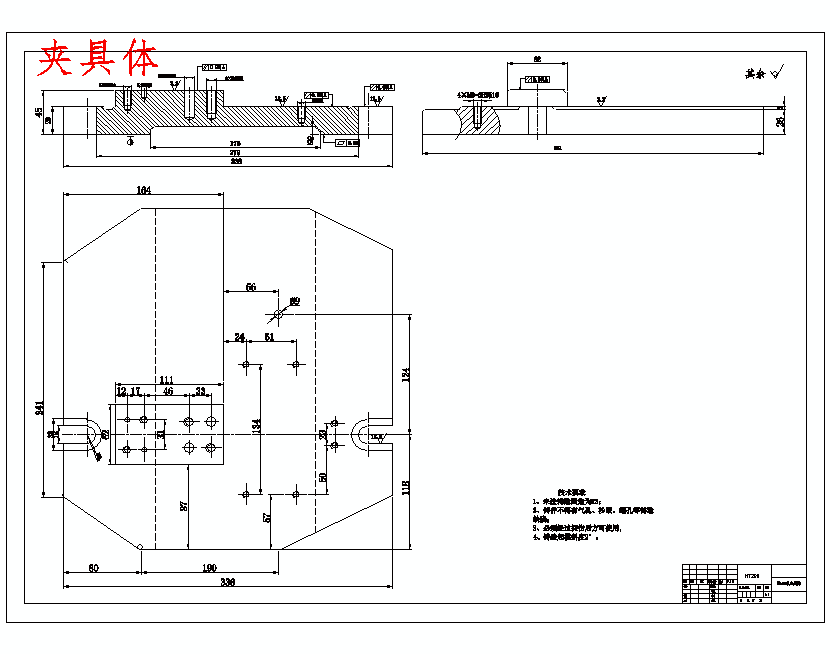

| 7 | 夹具体.dwg | 217.50K |
| 8 | 字数.JPG | 83.31K |
| 9 | 工序卡3张.doc | 245.00K |
| 10 | 工序简图.DWG | 94.90K |
| 11 | 被加工工序卡片.doc | 91.50K |
| 12 | 过程卡片.doc | 53.50K |

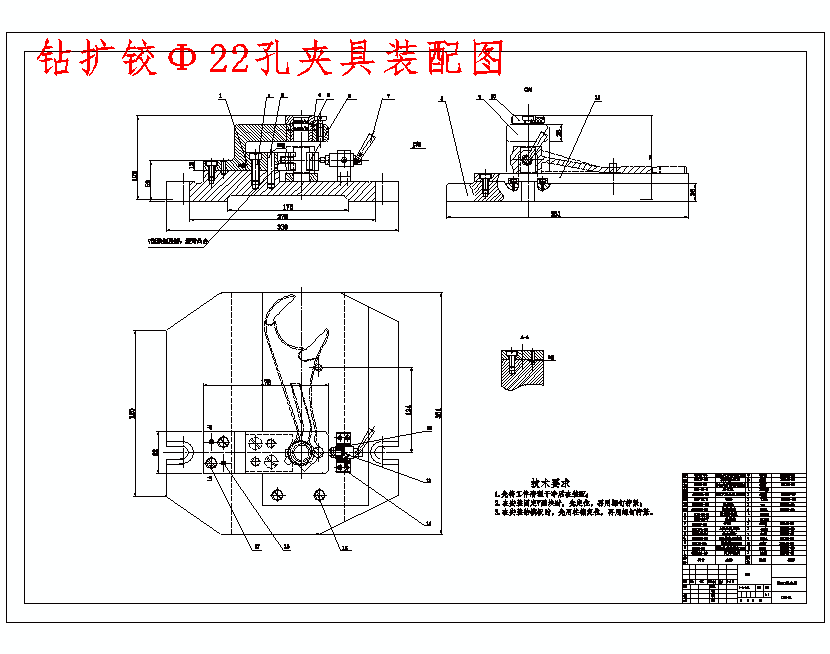

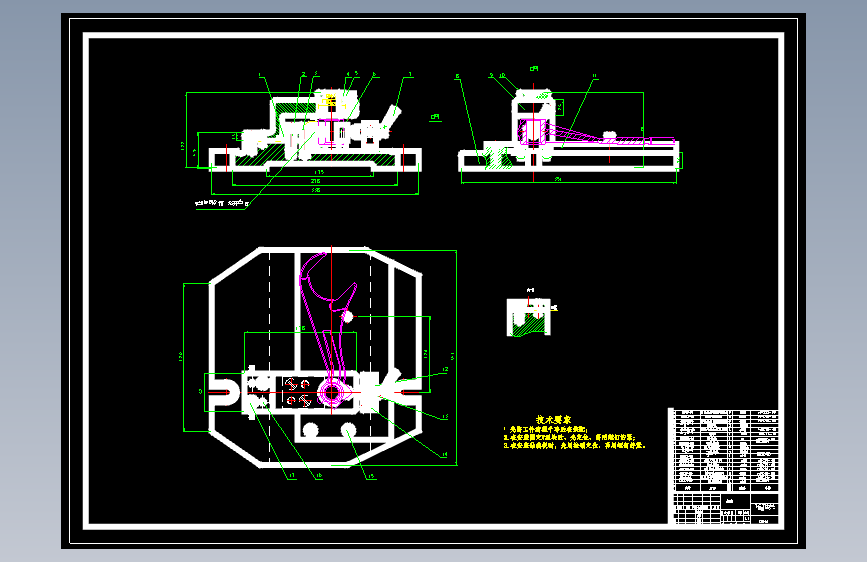

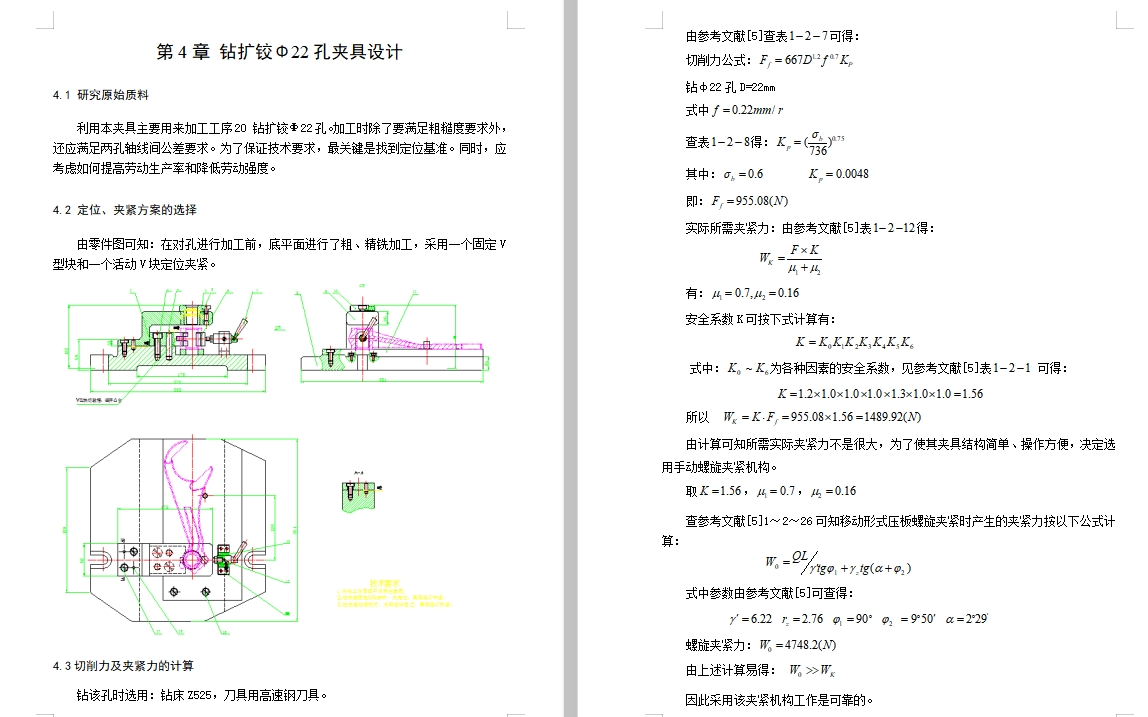

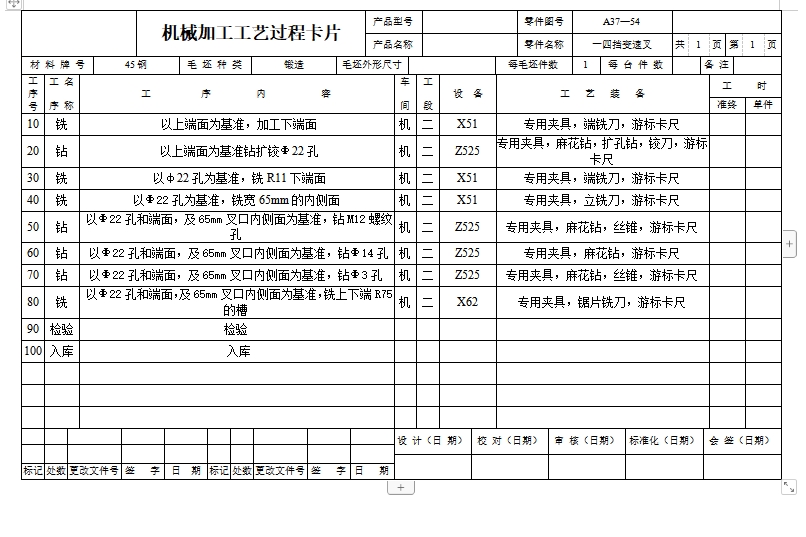

| 13 | 钻扩铰Φ22孔夹具装配图.dwg | 246.08K |
| 14 | 1钻22孔工序卡.JPG | 205.90K |
| 15 | 2字数.JPG | 83.31K |
| 16 | 3设计所包含文件.jpg | 130.64K |
| 17 | 4目录.JPG | 182.81K |
| 18 | 5夹具设计部分.JPG | 322.24K |
| 19 | 6过程卡.JPG | 259.34K |
| 20 | A3-一四挡变速叉零件图.JPG | 196.80K |

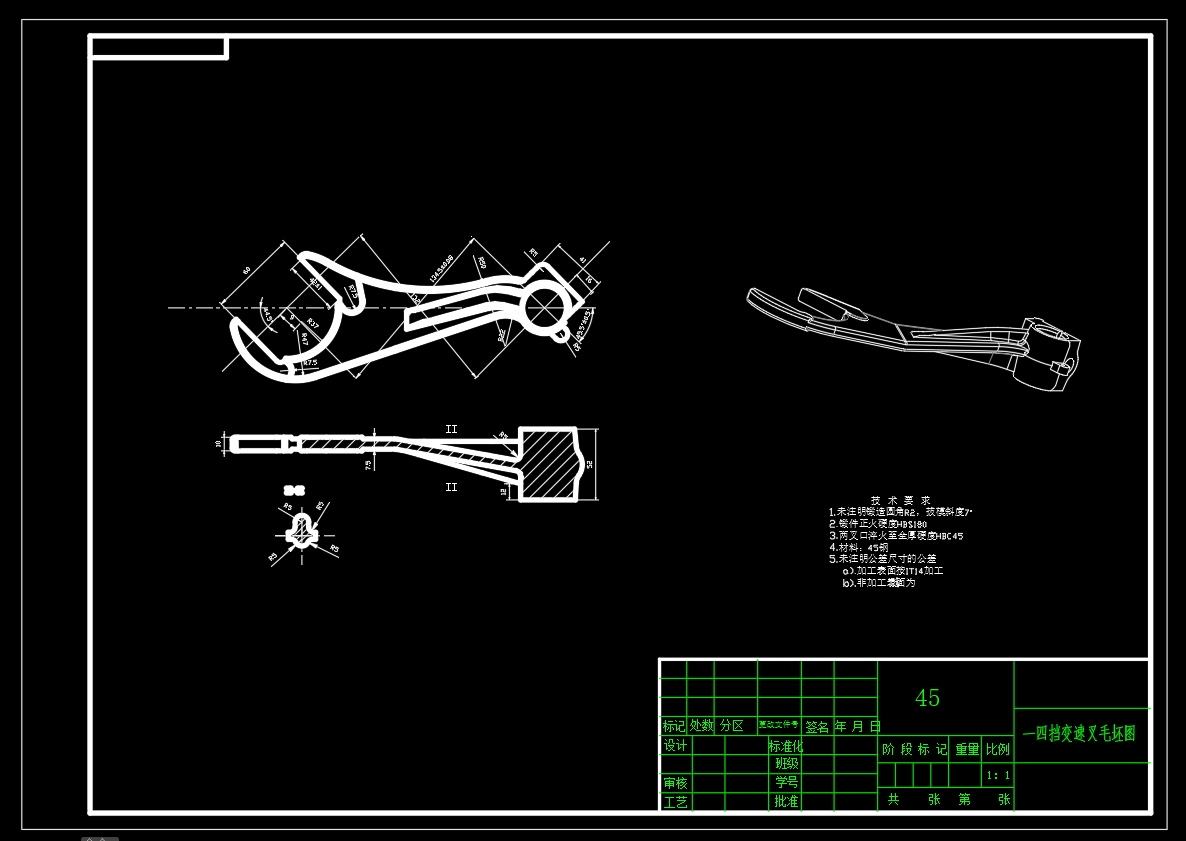

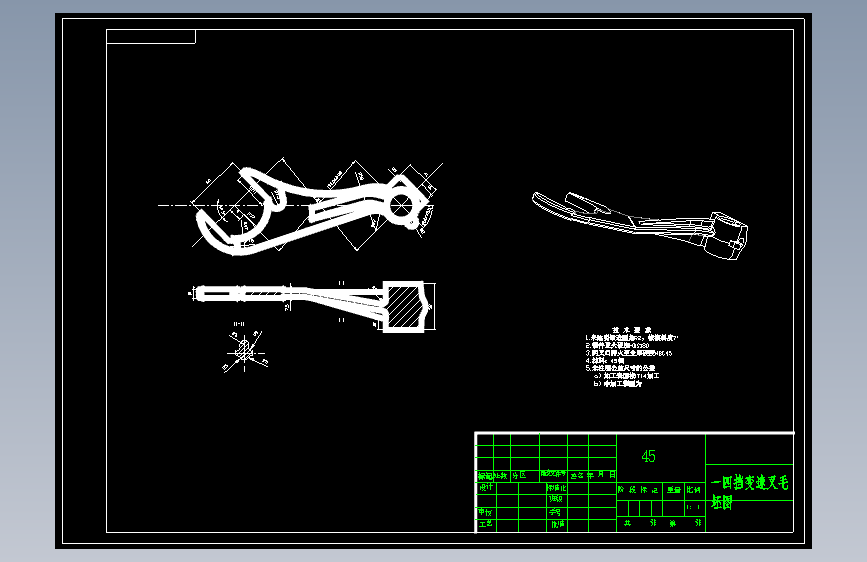

| 21 | 一四挡变速叉毛坯图.JPG | 193.65K |
| 22 | 夹具体.gif | 14.20K |
| 23 | 钻扩铰Φ22孔夹具装配图.gif | 17.87K |
| 24 | 毛坯图.dwg | 74.02K |
| 25 | 零件图.dwg | 113.30K |
