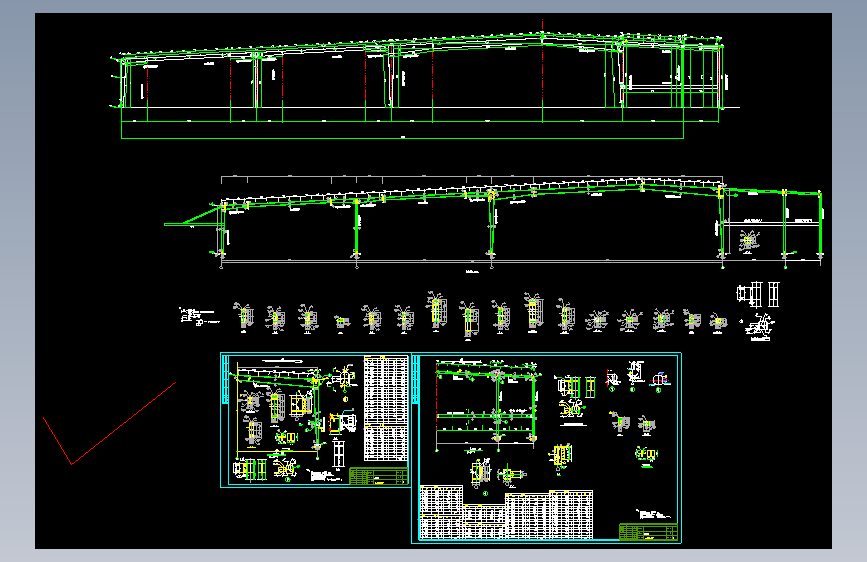

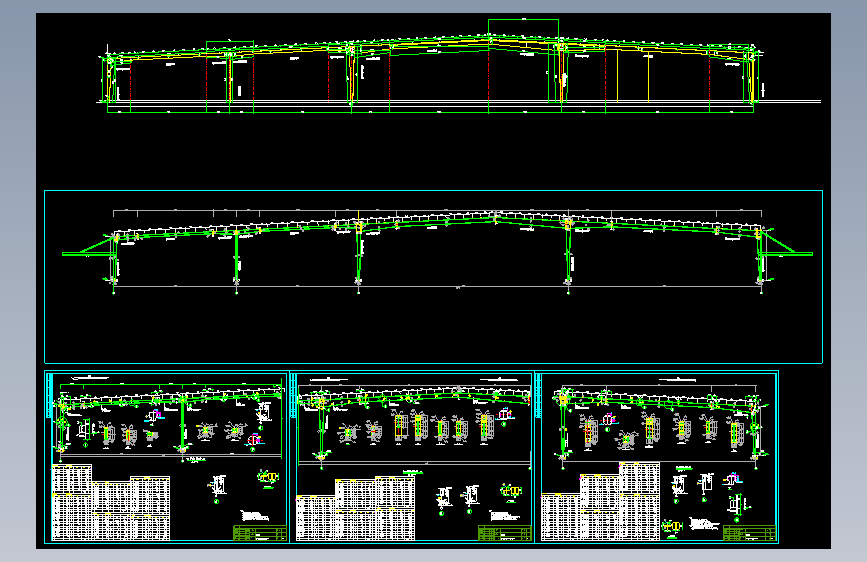

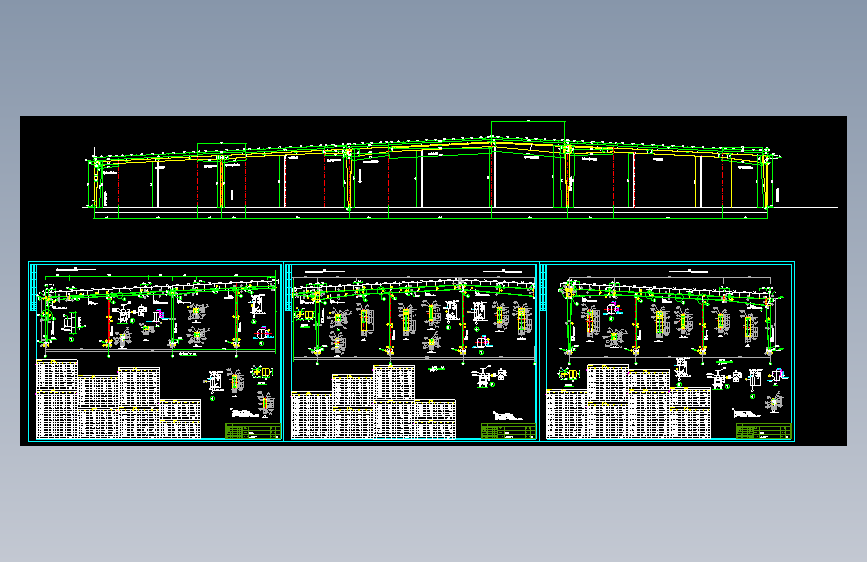

某乳业公司新建厂房工程结构图（ID:1690789）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | gj-01-t3.dwg | 551.38K |
| 2 | gj-02-t3.dwg | 643.64K |
| 3 | gj-03-t3.dwg | 296.89K |
| 4 | gj-05-t3.dwg | 587.21K |
| 5 | 二层钢架-t3.dwg | 493.80K |
| 6 | 二层钢架次梁-t3.dwg | 78.61K |
| 7 | 屋面结构平面布置图-t3.dwg | 172.30K |

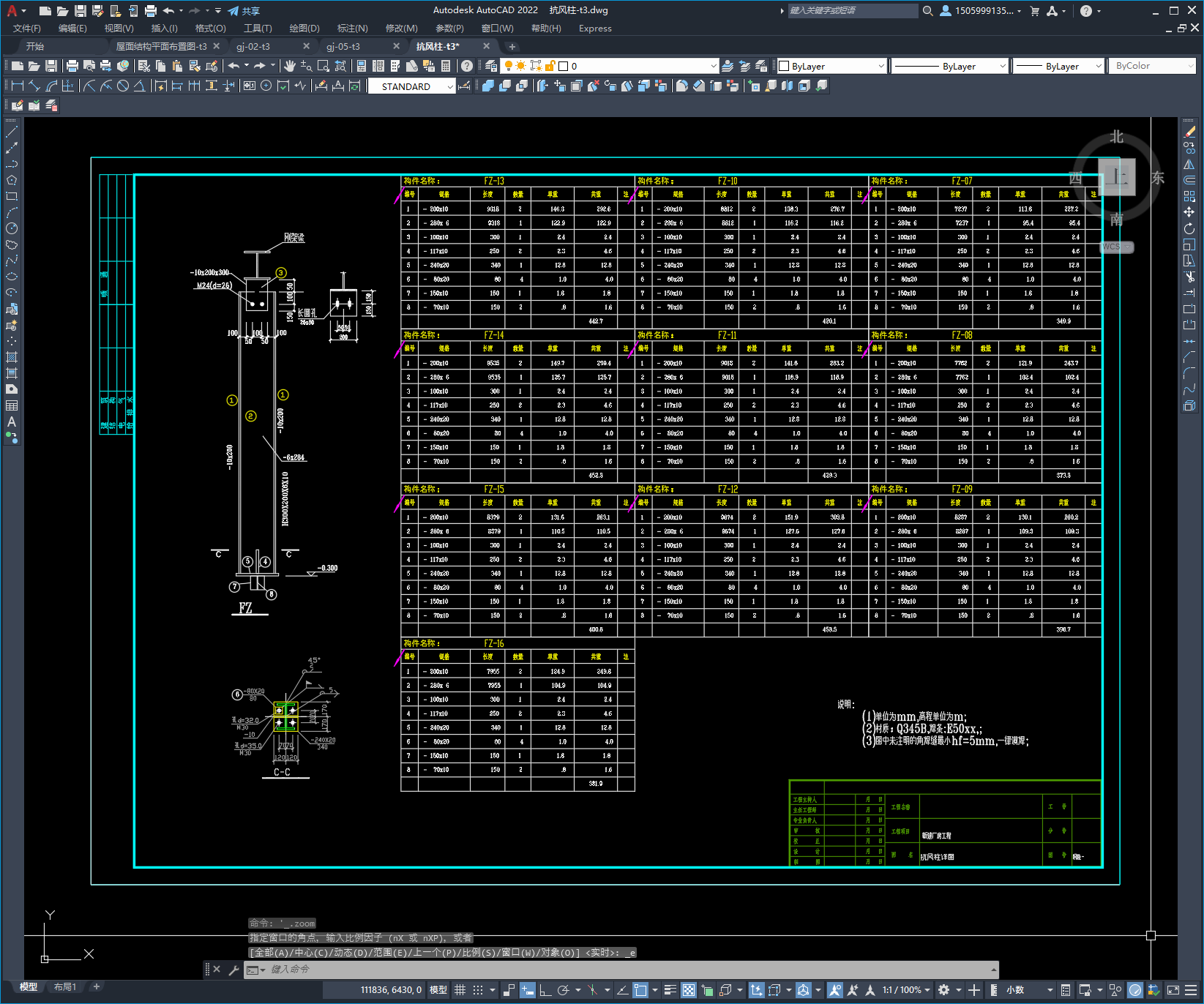

| 8 | 抗风柱-t3.dwg | 62.45K |
| 9 | 支撑详图-t3.dwg | 57.86K |
| 10 | 结构平面布置图-t3.dwg | 96.67K |
| 11 | 设计说明-t3.dwg | 90.96K |
| 12 | 雨蓬梁-t3.dwg | 160.38K |
此图纸下载需要55金币
立即下载
发布者
辛奇迹
创作: 2480
粉丝: 10
加入时间：2023-03-15
模型信息
图纸ID：1690789
图纸格式：dwg
文件大小：2.69M
所需金币：55
上传时间：2024-11-28 08:05:03
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
图纸简介
本次设计为：内蒙古某乳业公司新建厂房工程结构图
基本风压：0.55KN/㎡
基本雪压：0.30KN/㎡
抗震设防：7度
本工程采用轻型彩色压型钢板复合保温板作为围护材料，上部结构为钢框架结构和门式刚架轻型房屋钢结构。
屋盖系统：C型钢檩条及十字交叉圆钢组成的屋面横向水平支撑。
钢柱系统：钢柱为焊接H型实腹柱。柱脚底面高出基础顶面50mm,以钢板或螺帽垫置，待安装,校正完毕后，用C40细石砼浇灌密实。
墙梁系统：地面刚架柱之间以C型钢墙梁作连梁。
图纸包括：
结构设计总说明、结构平面布置图、二层框架次梁详图、抗风柱详图、屋面结构平面布置图、雨蓬梁、支撑详图
