北京某小区住宅钢结构图纸

（ID:1691197）

改图/画图

建筑设施 / 建筑房屋 / 北京某小区住宅钢结构图纸

©非原创

平面图

文件列表

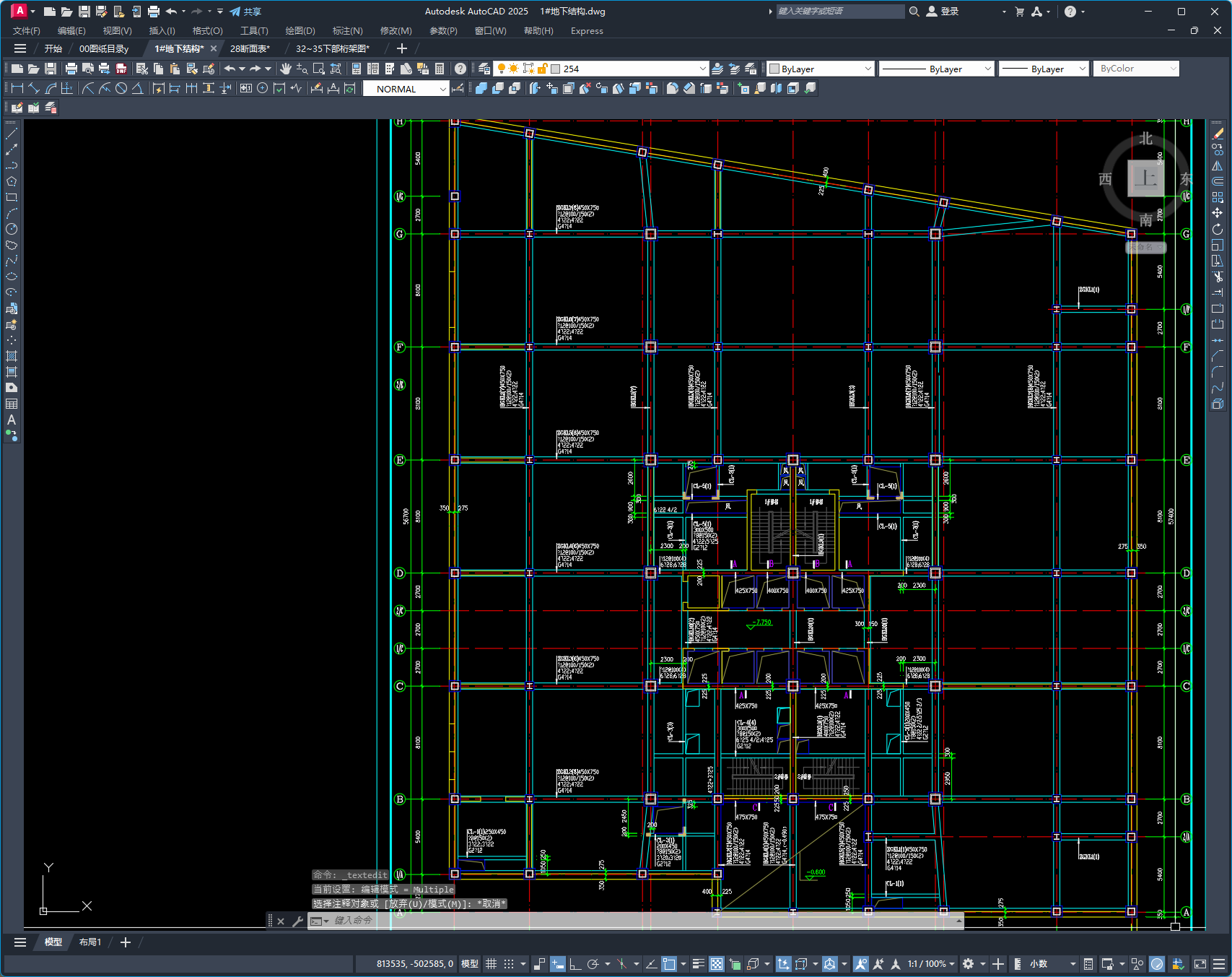

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	00图纸目录y.dwg	95.09K
2	01钢结构总说明y.dwg	80.66K

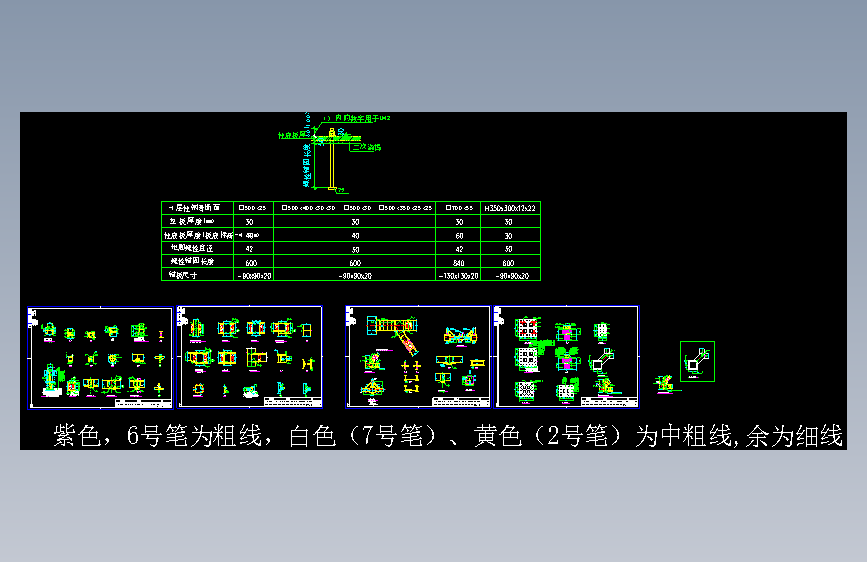

3	0205节点图y.dwg	507.91K

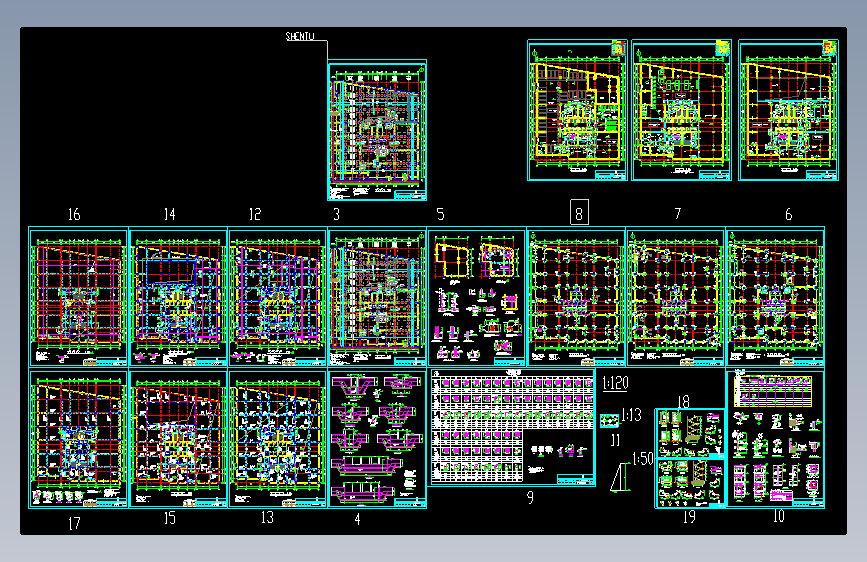

4	0626结构平面布置图（正）.dwg	3.68M
5	06高强螺栓表.dwg	118.77K

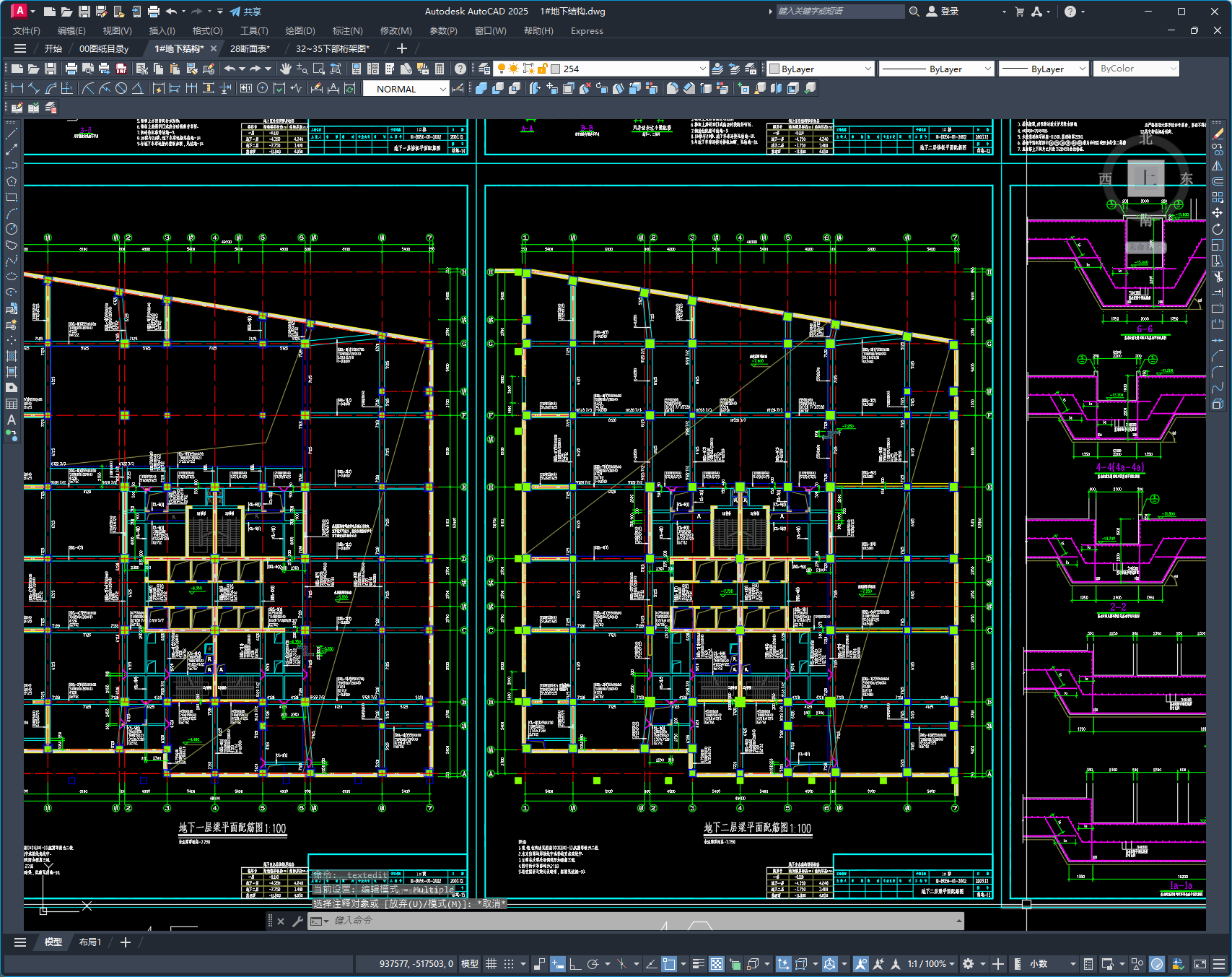

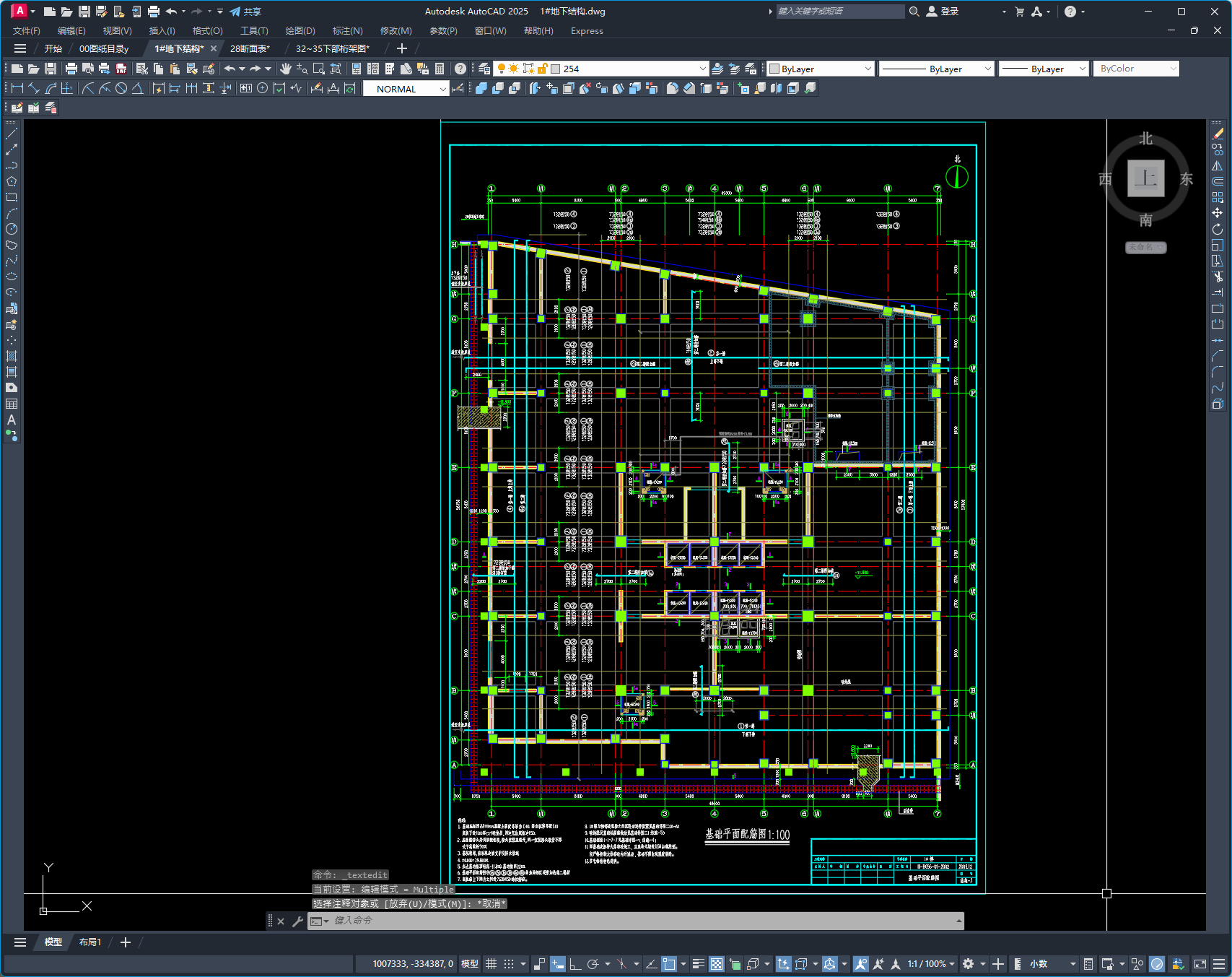

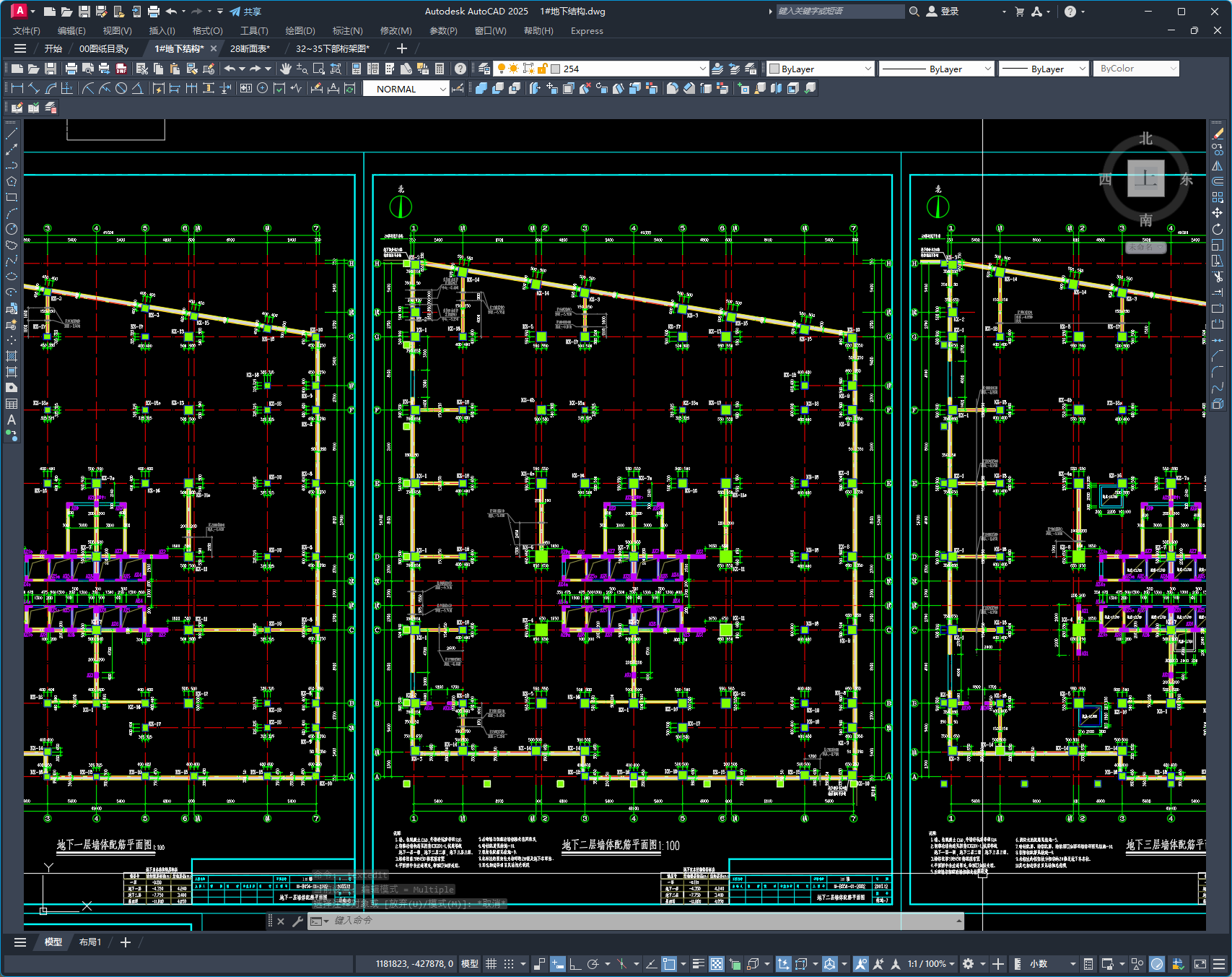

6	1地下结构.dwg	3.46M

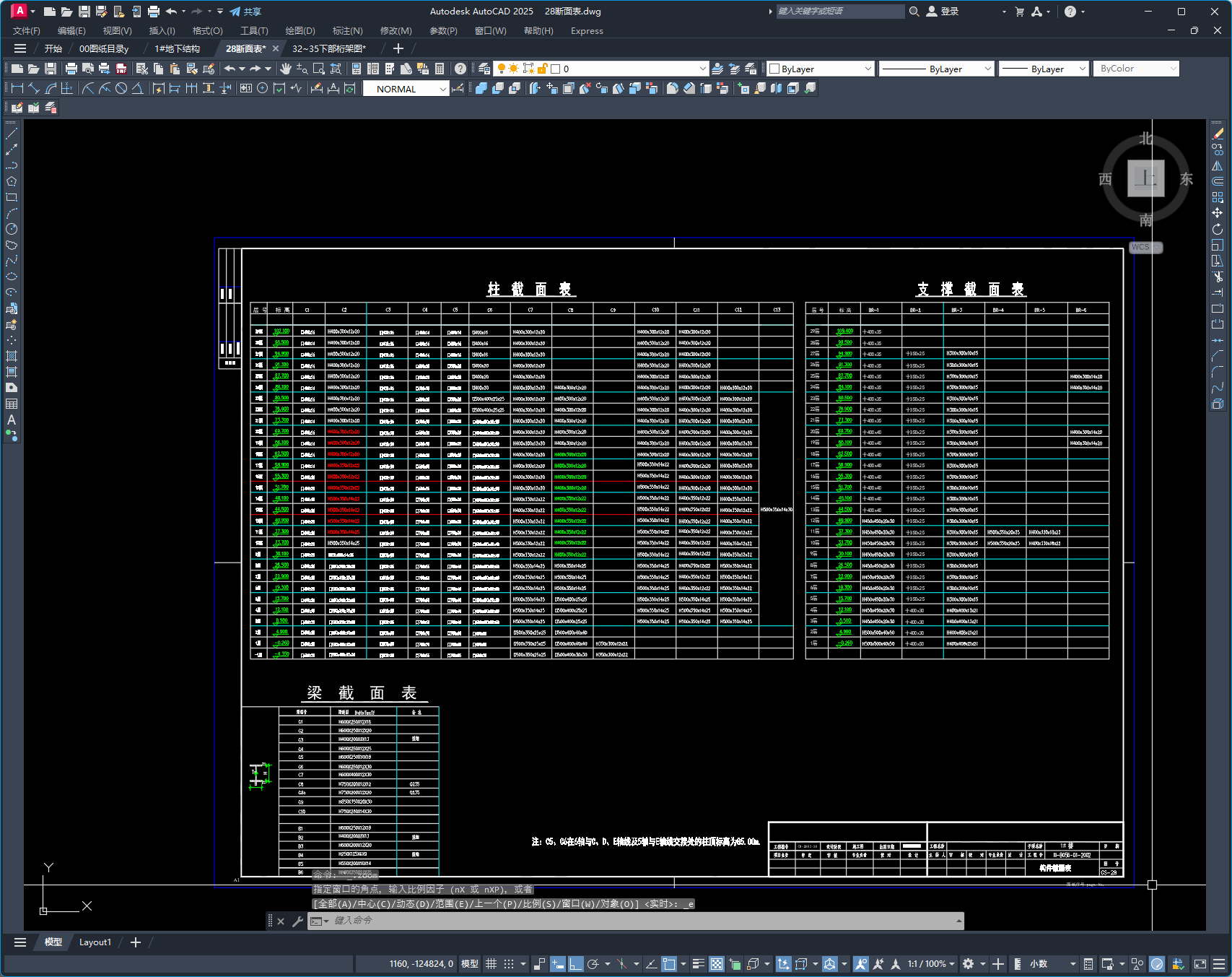

7	28断面表.dwg	103.60K

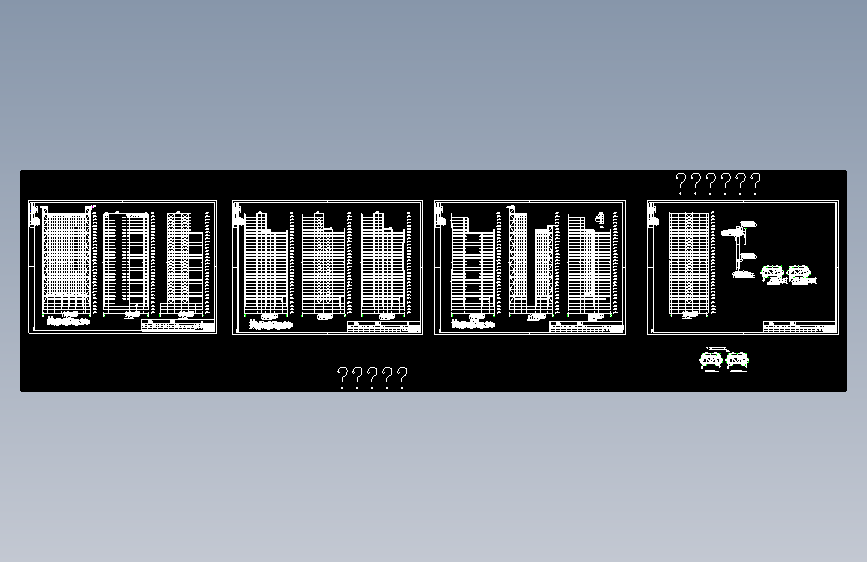

8	2931立面图.dwg	485.14K

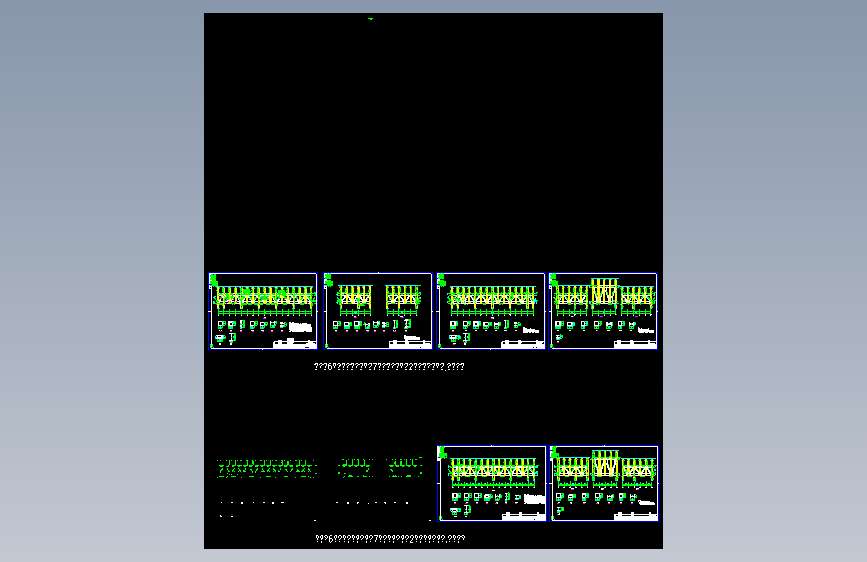

9	3235下部桁架图.dwg	531.50K
10	3640屋顶桁架.dwg	344.19K
11	4142楼梯图.dwg	215.47K
12	43压型钢板节点.dwg	259.21K

此图纸下载需要60金币

立即下载

发布者

辛奇迹

创作: 2490

粉丝: 11

加入时间：2023-03-15

私信

关注

模型信息

图纸ID：1691197

图纸格式：dwg

文件大小：8.48M

所需金币：60

上传时间：2024-11-28 17:35:24

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2004

图纸简介

　　本次设计为：北京某小区住宅钢结构图纸　　本工程为钢结构设计，本工程地下三层，地上二十七层，全钢结构。在三层以下为框架支撑结构，三层以上通过转换桁架转换为框筒-支撑结构。楼板采用压型钢板上浇筑钢筋混凝土楼板。　　基本风压：100年一遇：0.5KN/㎡　　抗震设防烈度：8度　　图纸包括：　　钢结构设计总说明、节点图、高强度螺栓表、钢结构布置图、构件截面表、框架剖面图、楼梯钢结构详图、隅撑及压型钢板布置图、厕所间楼板配筋图、七、十一层钢梁设备孔洞位置图、八层钢梁设备孔洞位置图、九、十层钢梁设备孔洞位置图、二十四~二十六层钢梁设备孔洞位置图、新风机房预留孔布置图、地脚螺栓布置图、一层钢骨
