某2X18米跨门式刚架厂房结构图（ID:1691203）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17327873174964.zip | 1.30M |
| 2 | 某2X18米跨门式刚架厂房结构图.dwg | 3.63M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 9
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.33M
所需金币：50
上传时间：2024-11-28 17:48:38
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某2X18米跨门式刚架厂房结构图
工程性质：门式刚架轻钢结构厂房。
建筑面积：4395.11m2，柱顶高度8.6米，女儿墙顶高度9米。
建筑层数、跨度：单层轻工业厂房，跨度均为两个18米连续跨。
抗震设防烈度：小于Ⅵ度，场地类别为Ⅱ类，主要结构类型：钢结构。
基本风压：Wo=0.40kN/㎡
图纸包括：

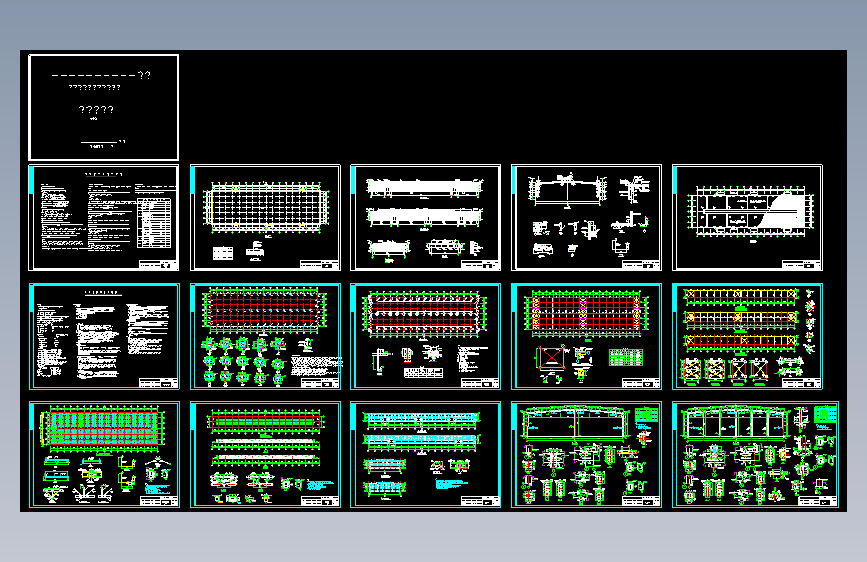

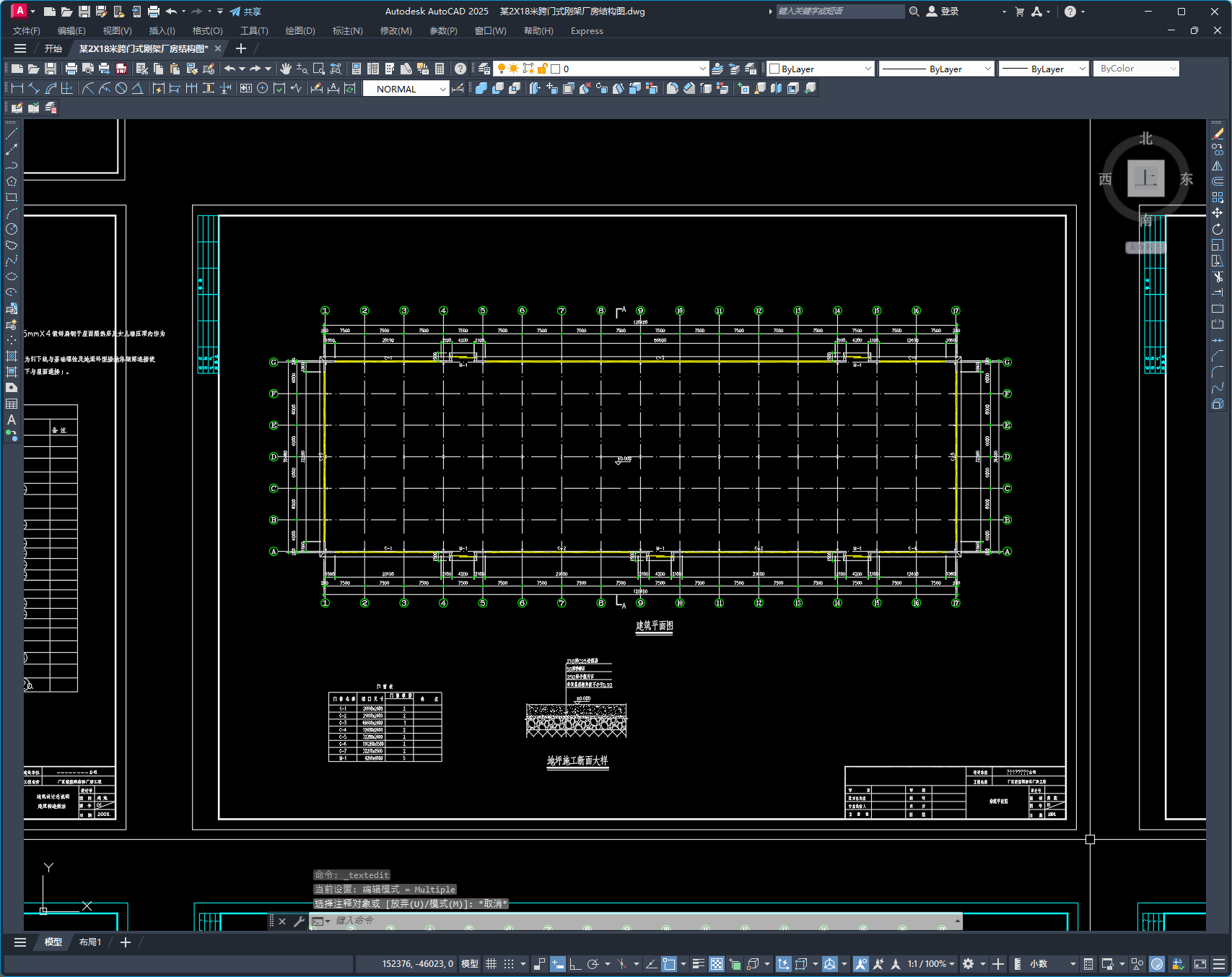

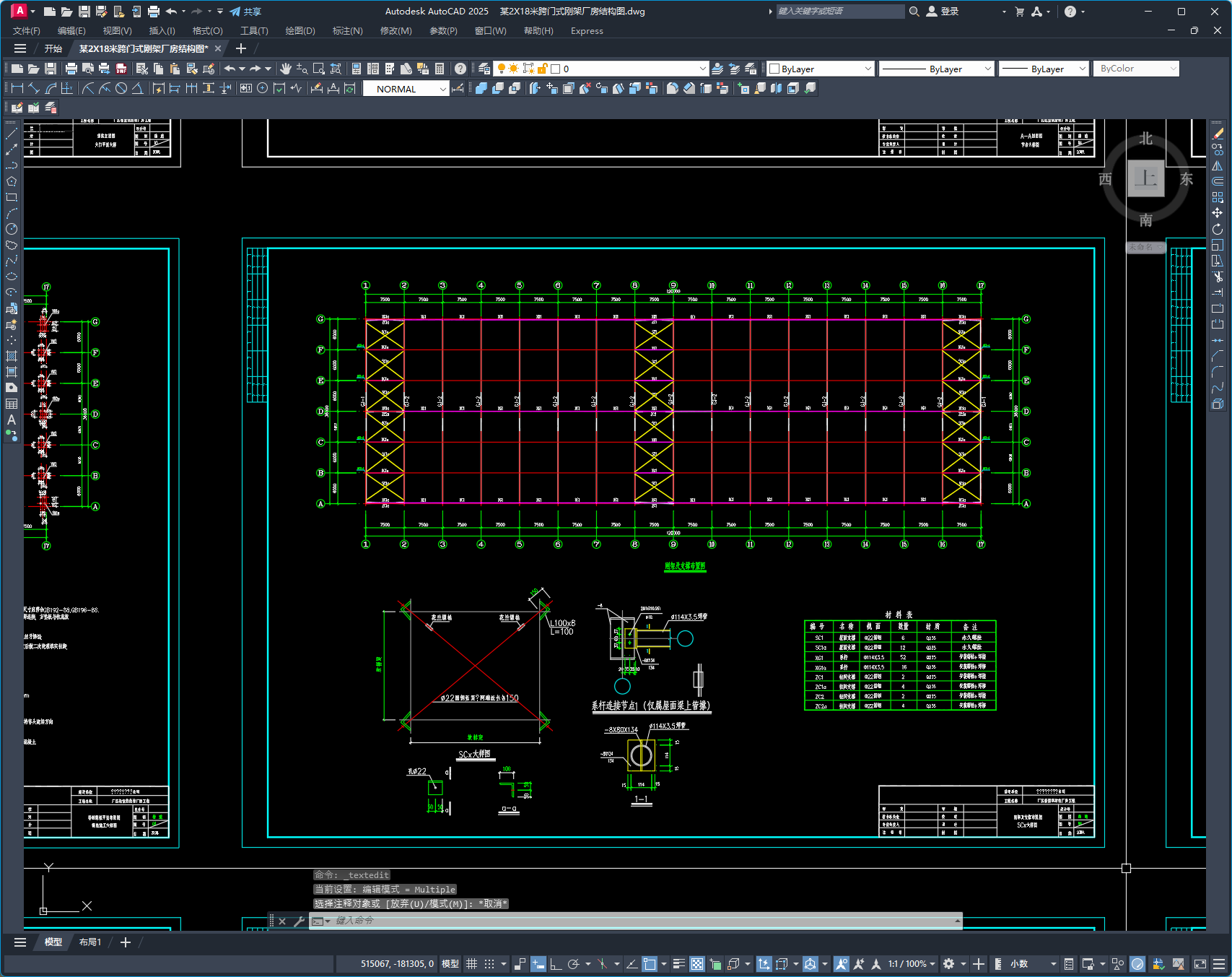

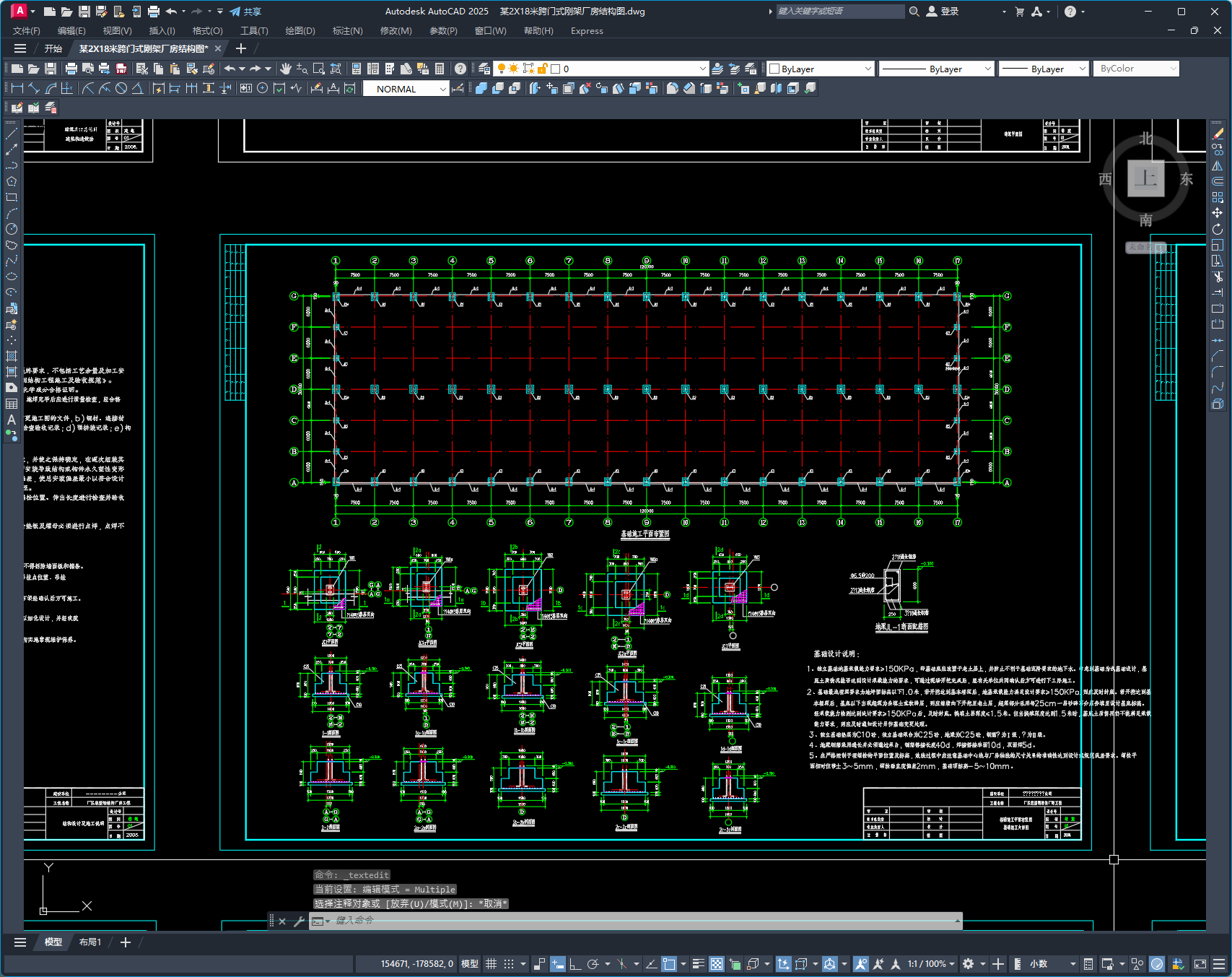

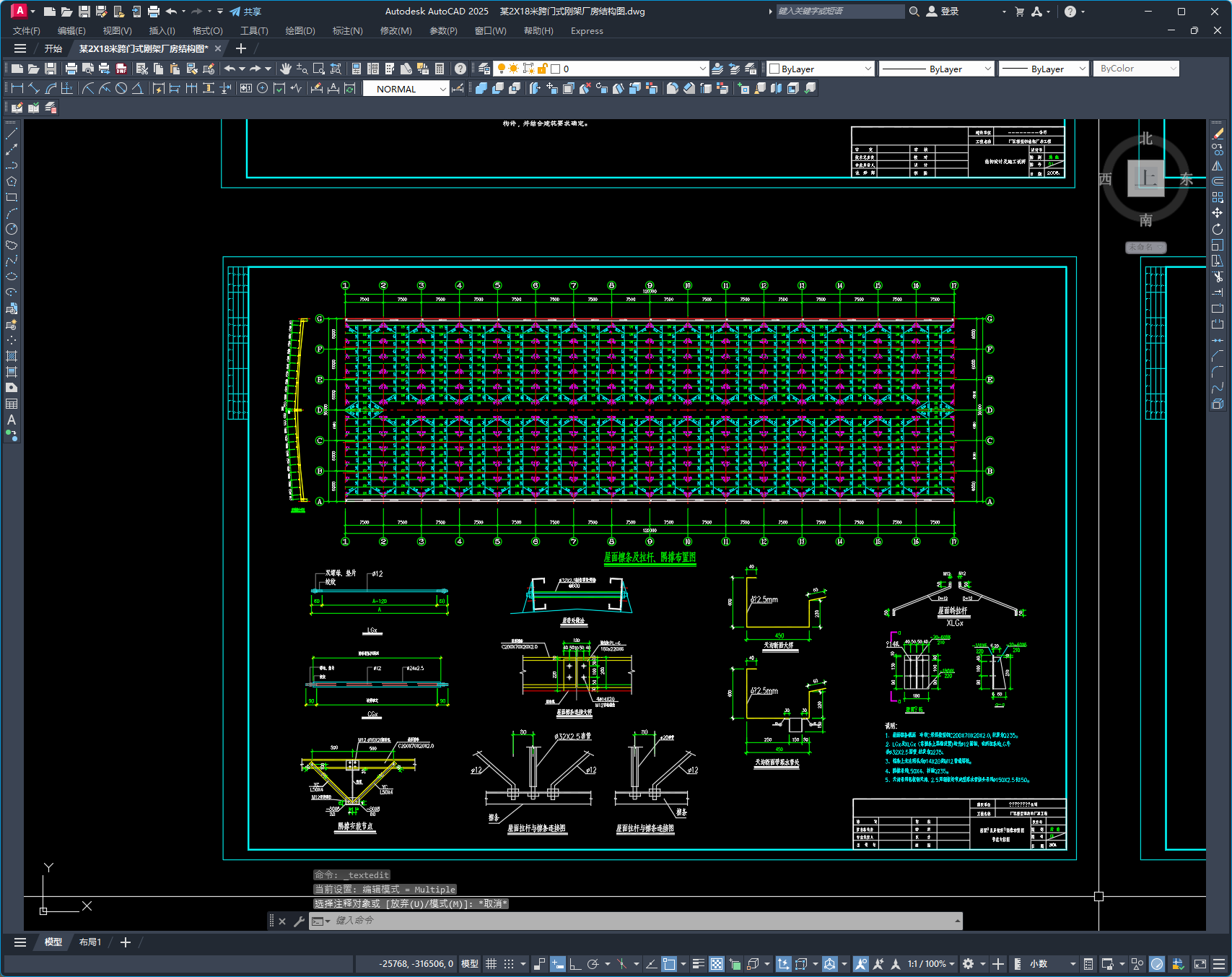

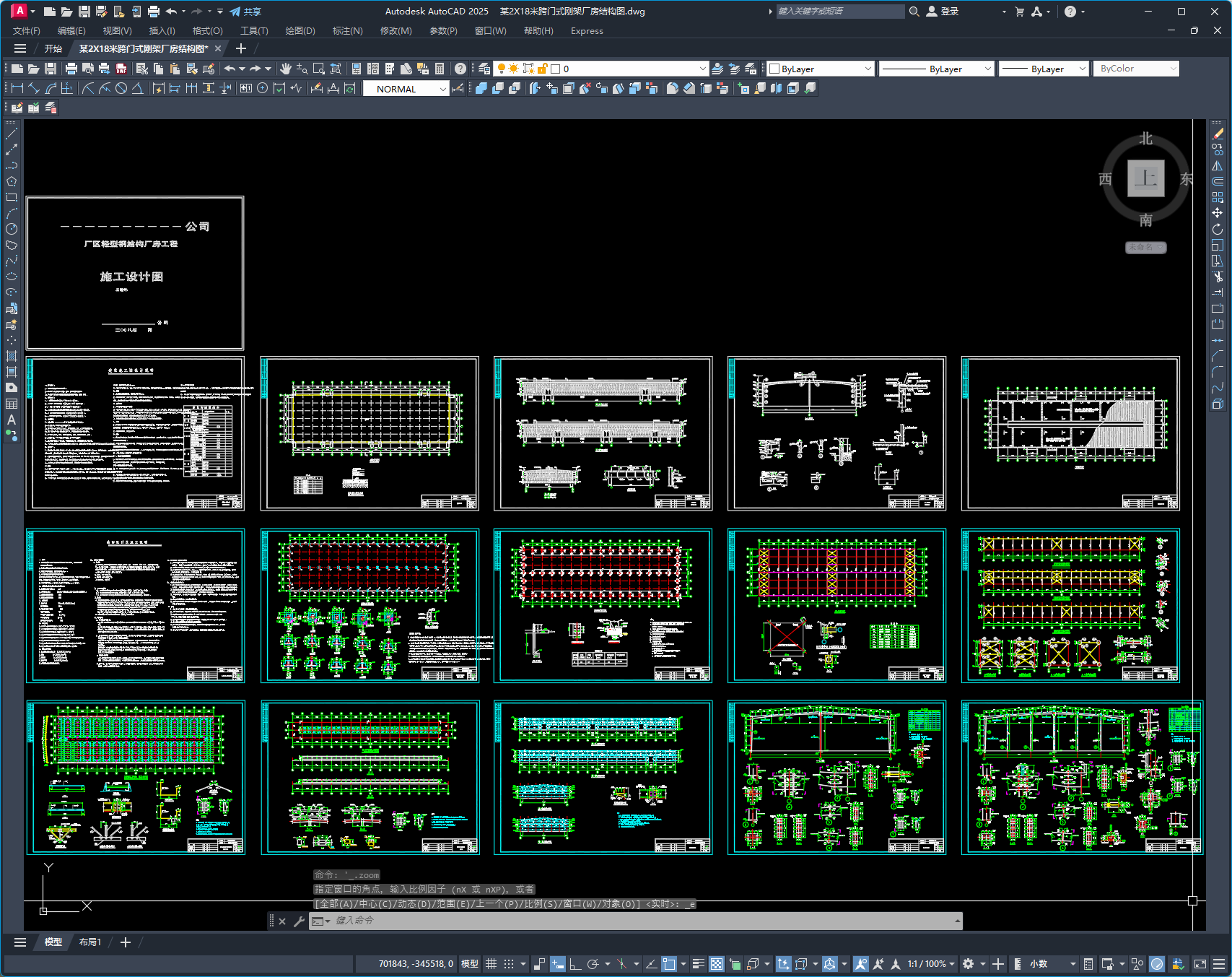

建筑设计总说明、建筑平面图、建筑立面图、大门平面大样、剖面图、节点大样图、厂房屋面平面图、结构设计及施工说明、基础施工平面布置图、基础施工大样图、基础螺栓平面布置图、螺栓施工大样图、刚架及支撑布置图、SCx大样图、柱间支撑布置图、柱间支撑大样图、屋面
