广东某电器制造车间厂房结构图（ID:1691205）

建筑设施 / 办公厂房 / 广东某电器制造车间厂房结构图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17327877942542.zip	3.73M
2	G7-05.dwg	94.61K
3	G7-06.DWG	96.16K
4	G7-07.DWG	136.56K
5	G7-08.DWG	73.11K
6	G7-09.DWG	269.13K
7	G7-10.DWG	93.37K
8	G7-11.DWG	95.97K
9	G7-12.dwg	88.87K
10	G7-13.dwg	120.88K
11	G7-14.dwg	179.61K
12	G7-15.dwg	125.73K
13	G7-16.DWG	192.23K
14	G7-17.DWG	143.51K
15	G7-18.DWG	211.95K
16	G7-19.DWG	162.46K
17	G7-20.dwg	77.49K
18	G7-21.dwg	292.71K
19	G7-22.dwg	169.41K
20	G7-23.dwg	164.86K
21	G7-24.DWG	205.99K
22	G7-25.DWG	144.68K
23	G7-26.dwg	276.92K
24	G7-27.dwg	253.01K
25	G7-28.dwg	168.95K
26	g7-29.dwg	302.59K
27	G7-30.dwg	101.83K
28	G7-31.dwg	96.36K
29	G7-32.dwg	293.46K
30	G7-33.dwg	51.93K
31	G7-34.dwg	178.93K
32	目录.dwg	45.83K

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.82M

所需金币：50

上传时间：2024-11-28 17:56:35

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

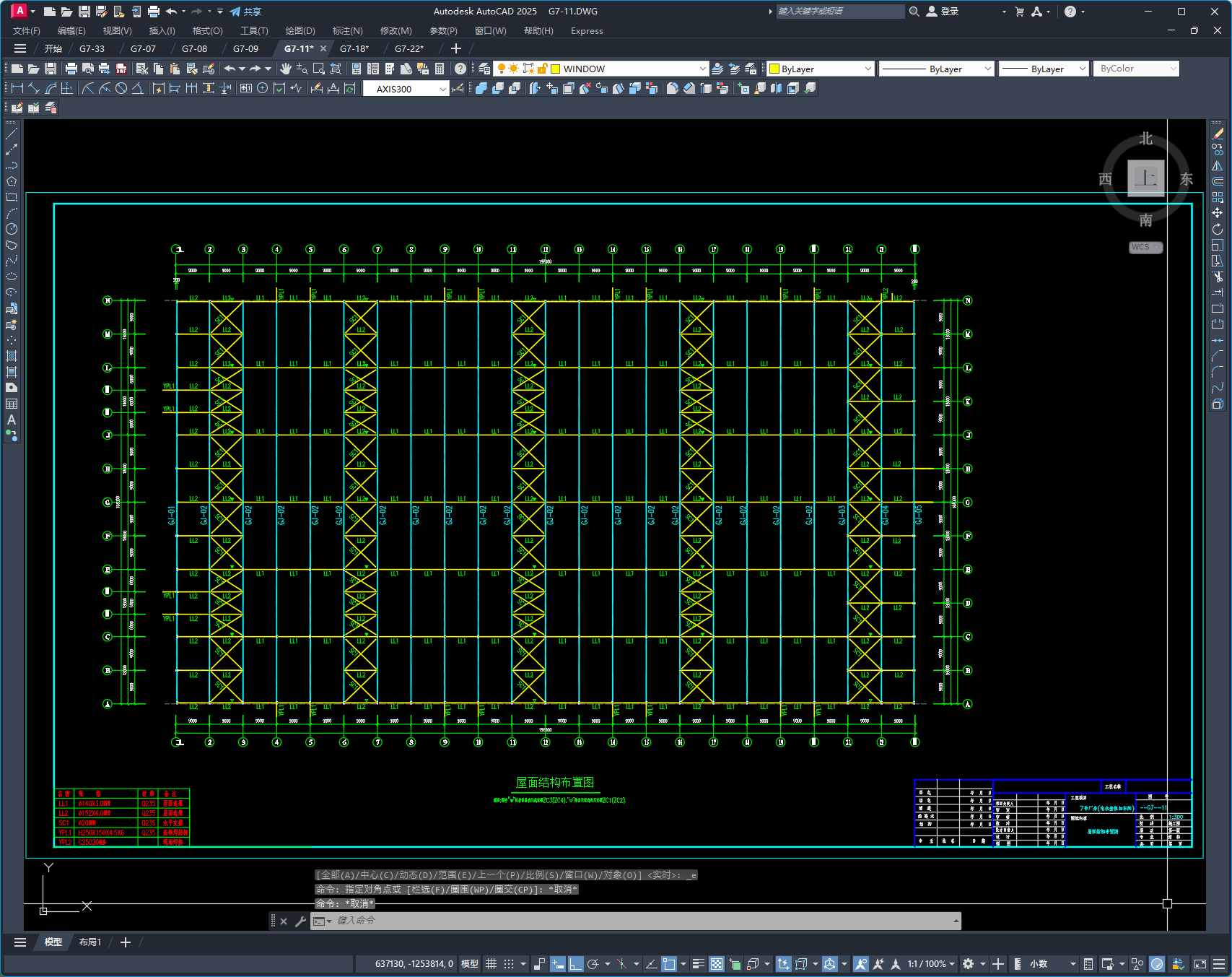

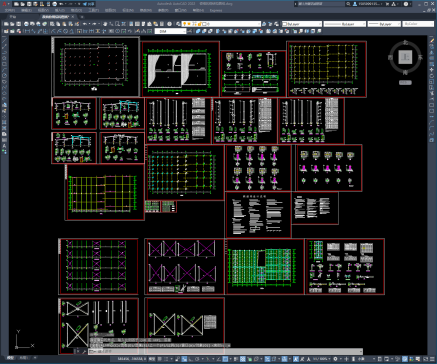

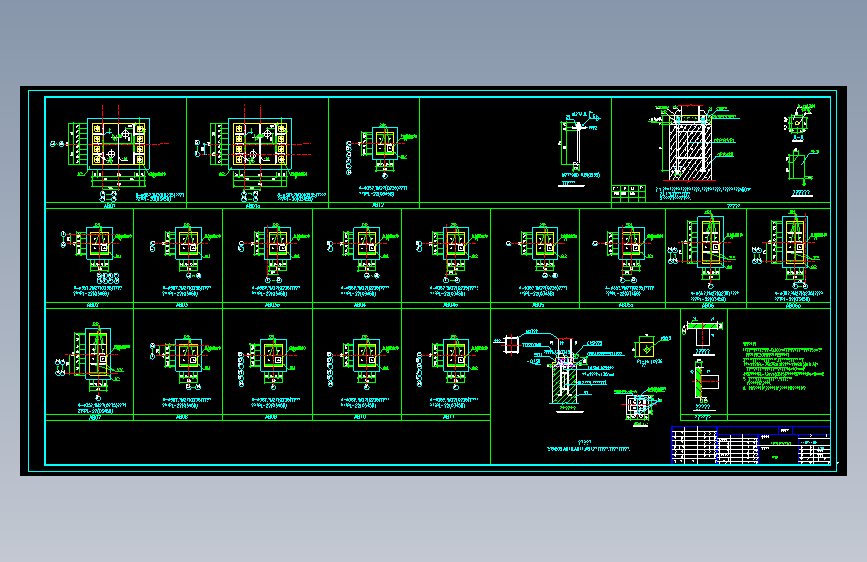

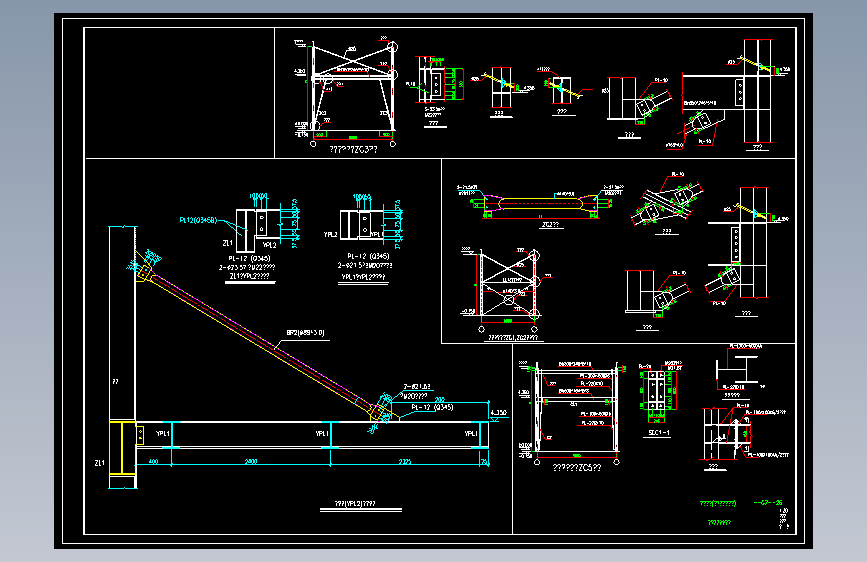

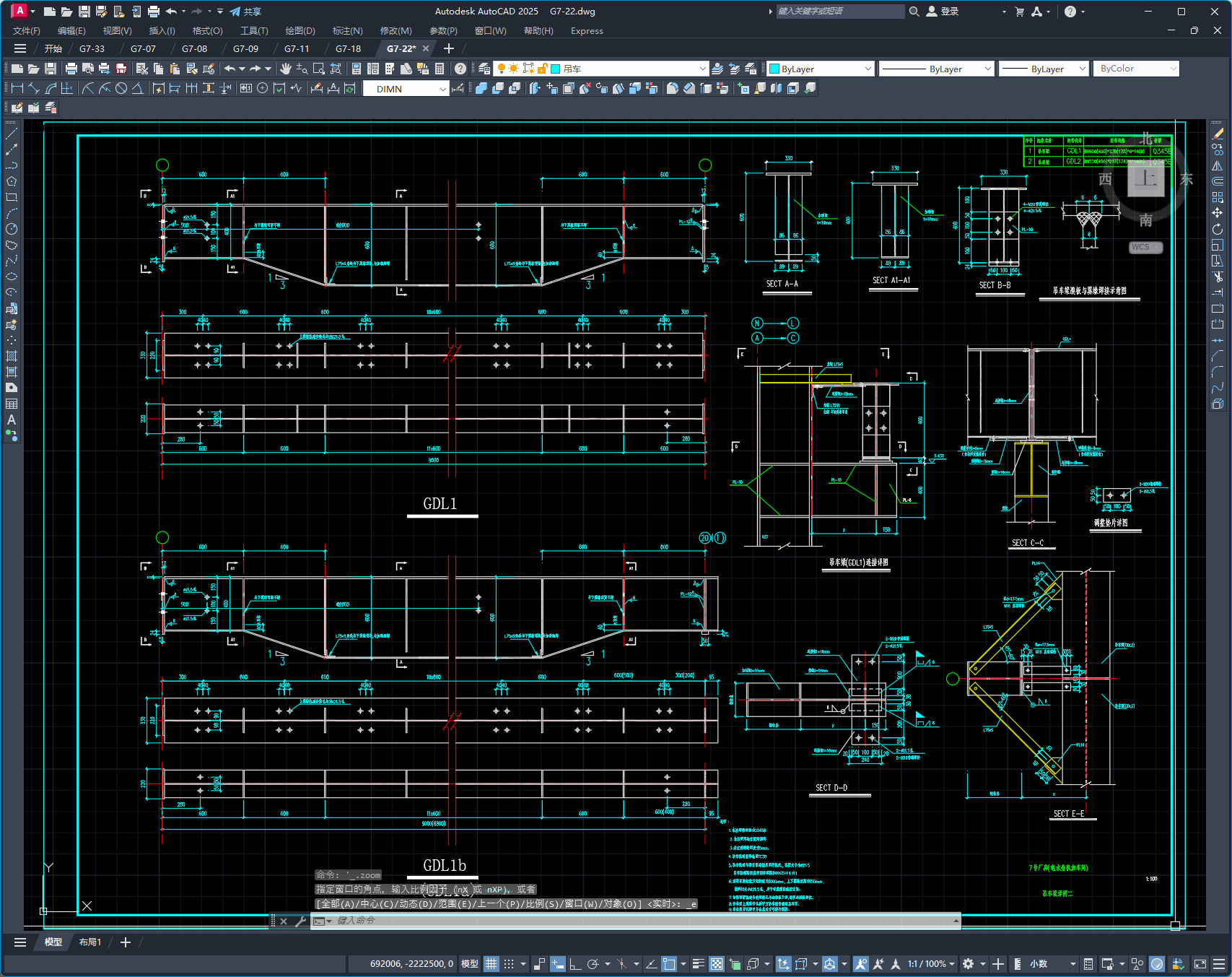

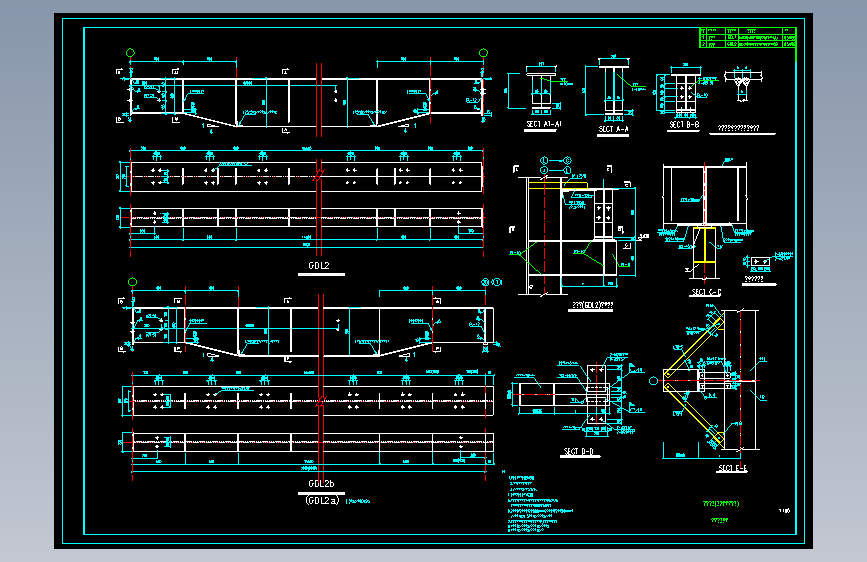

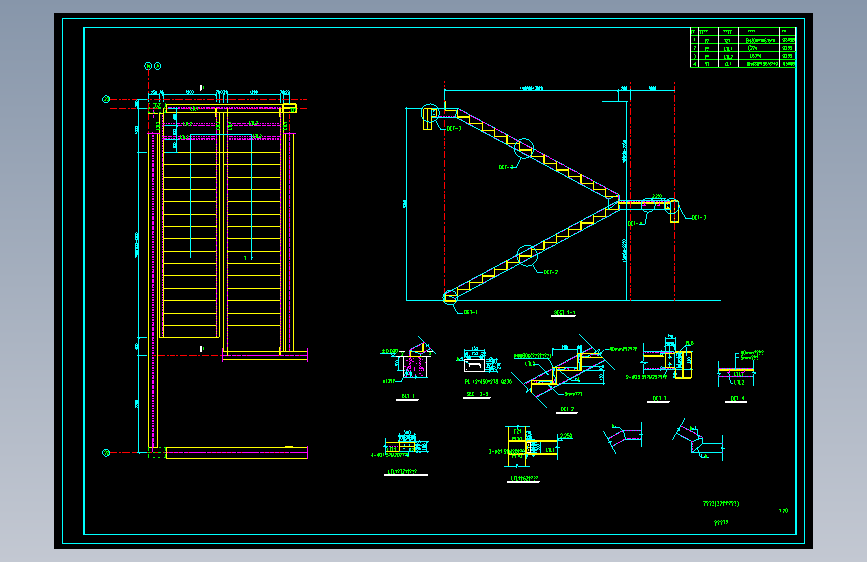

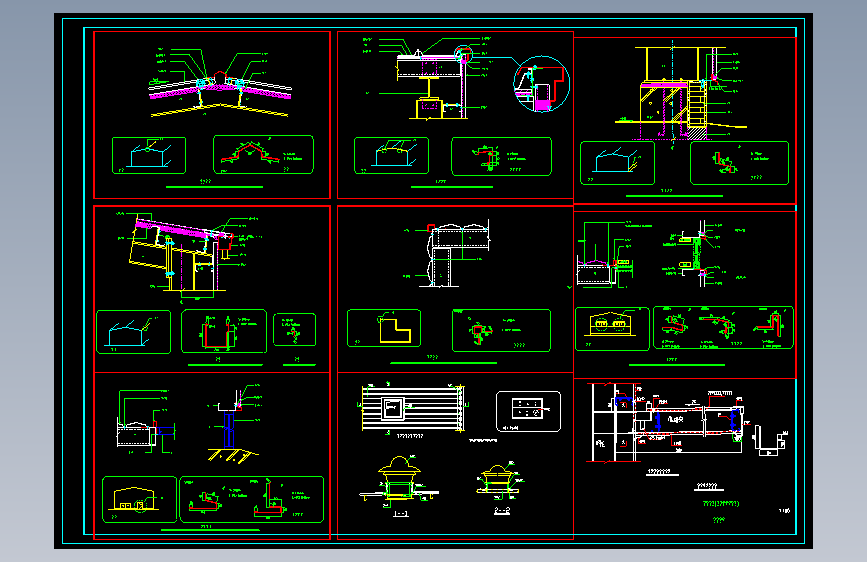

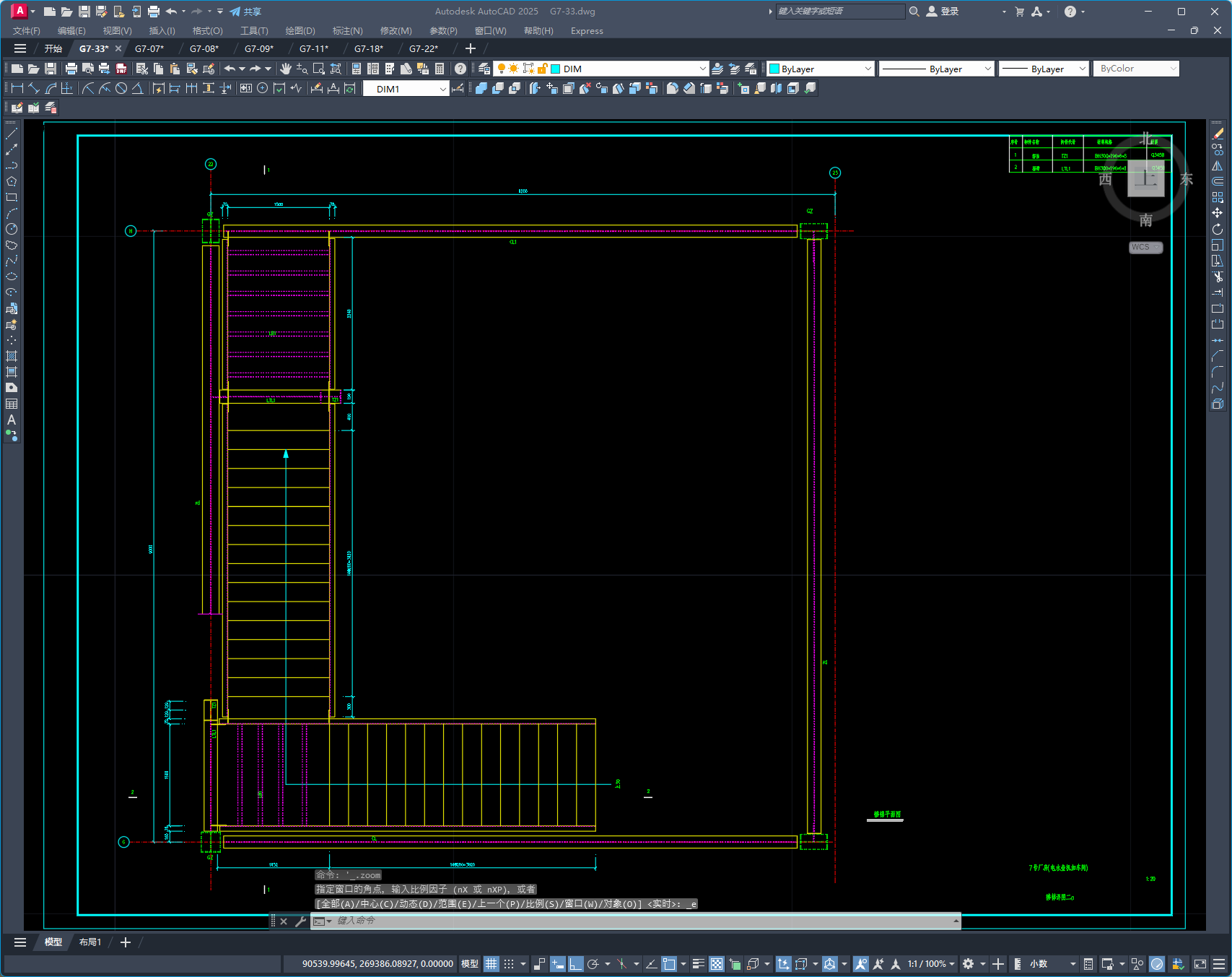

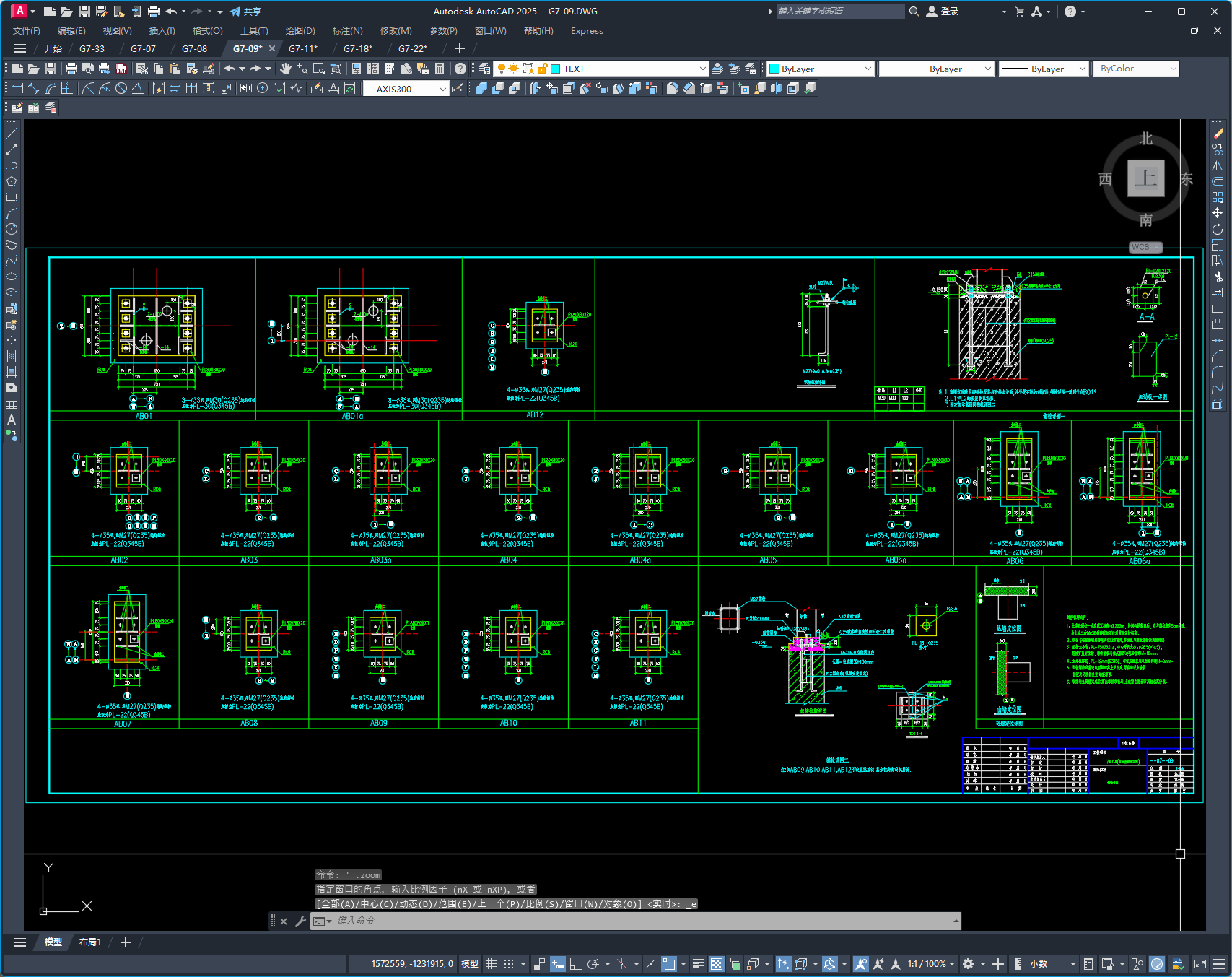

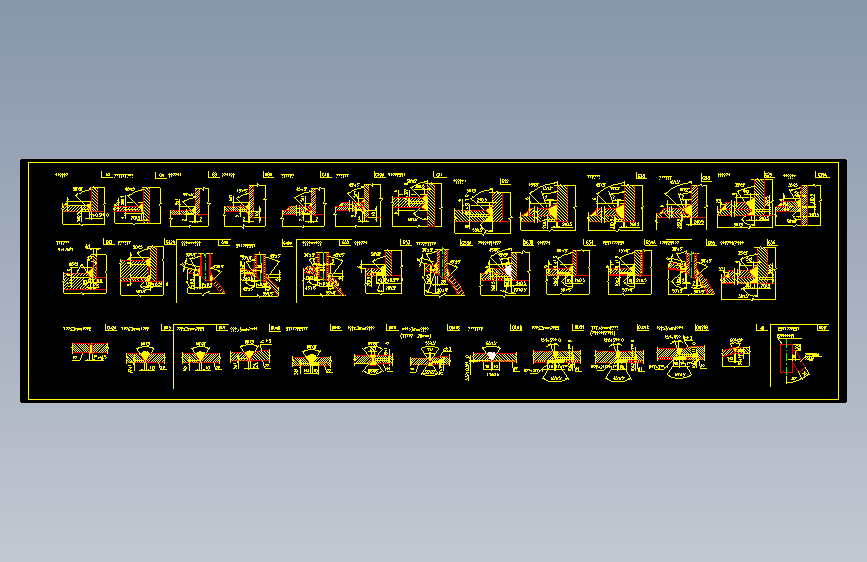

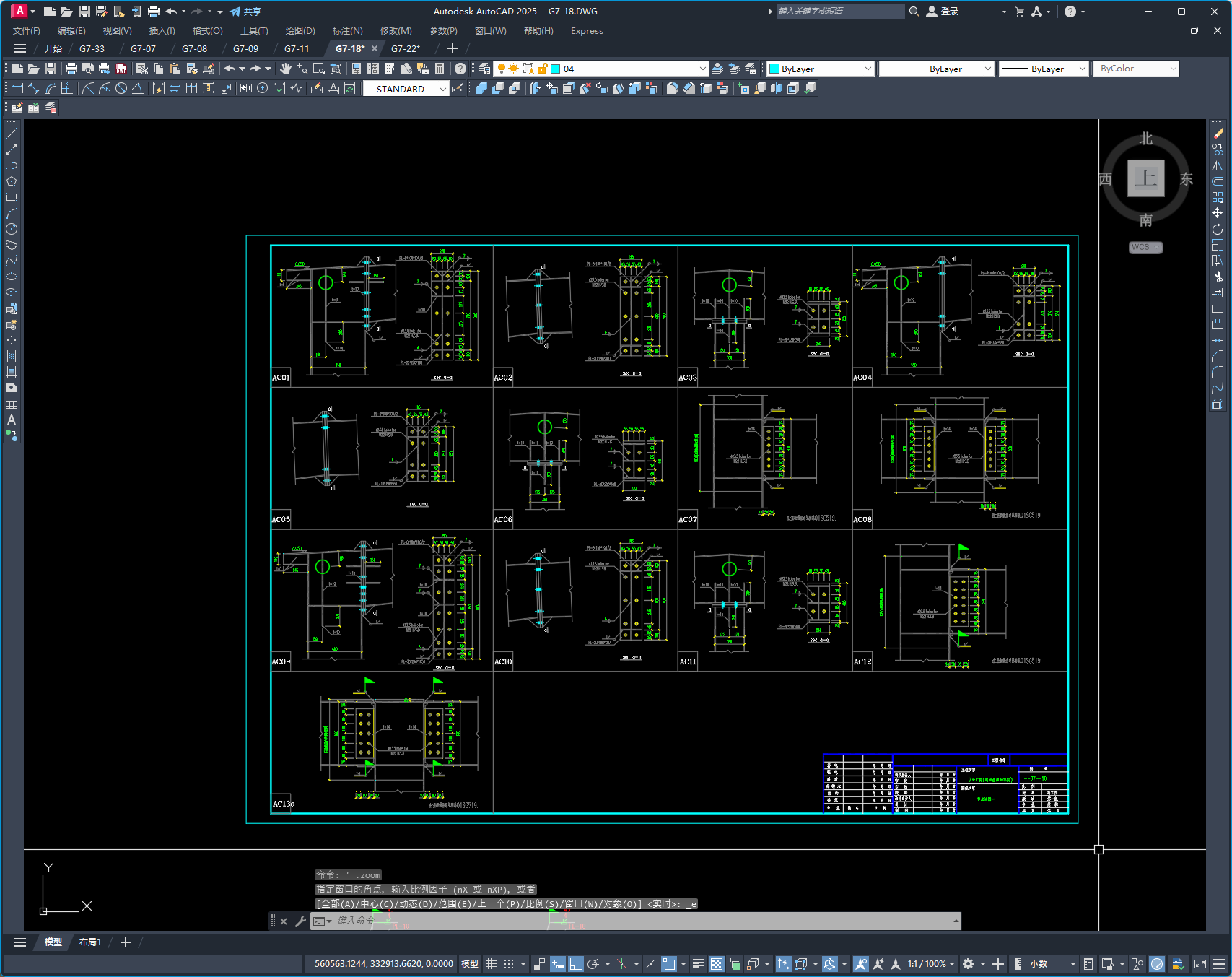

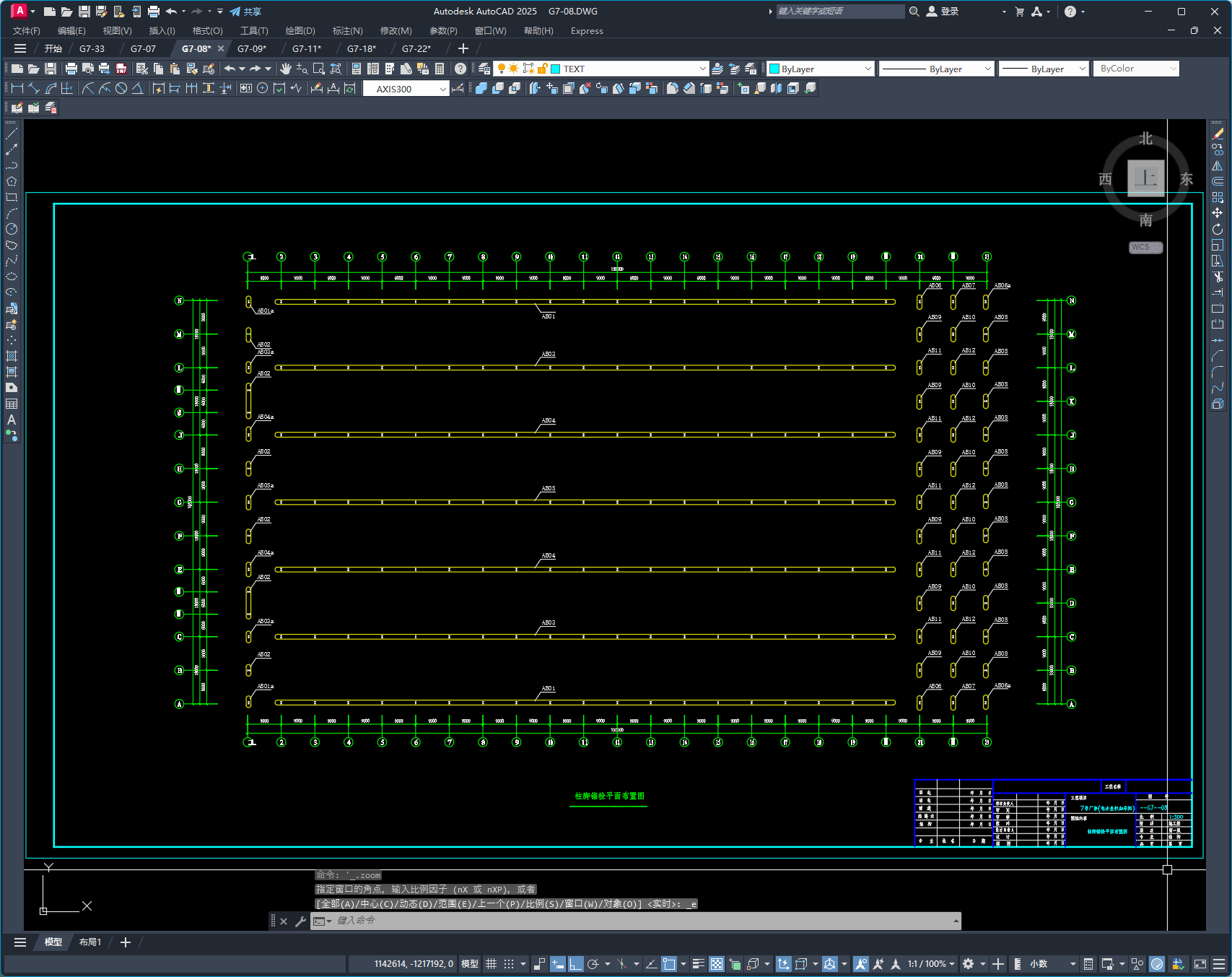

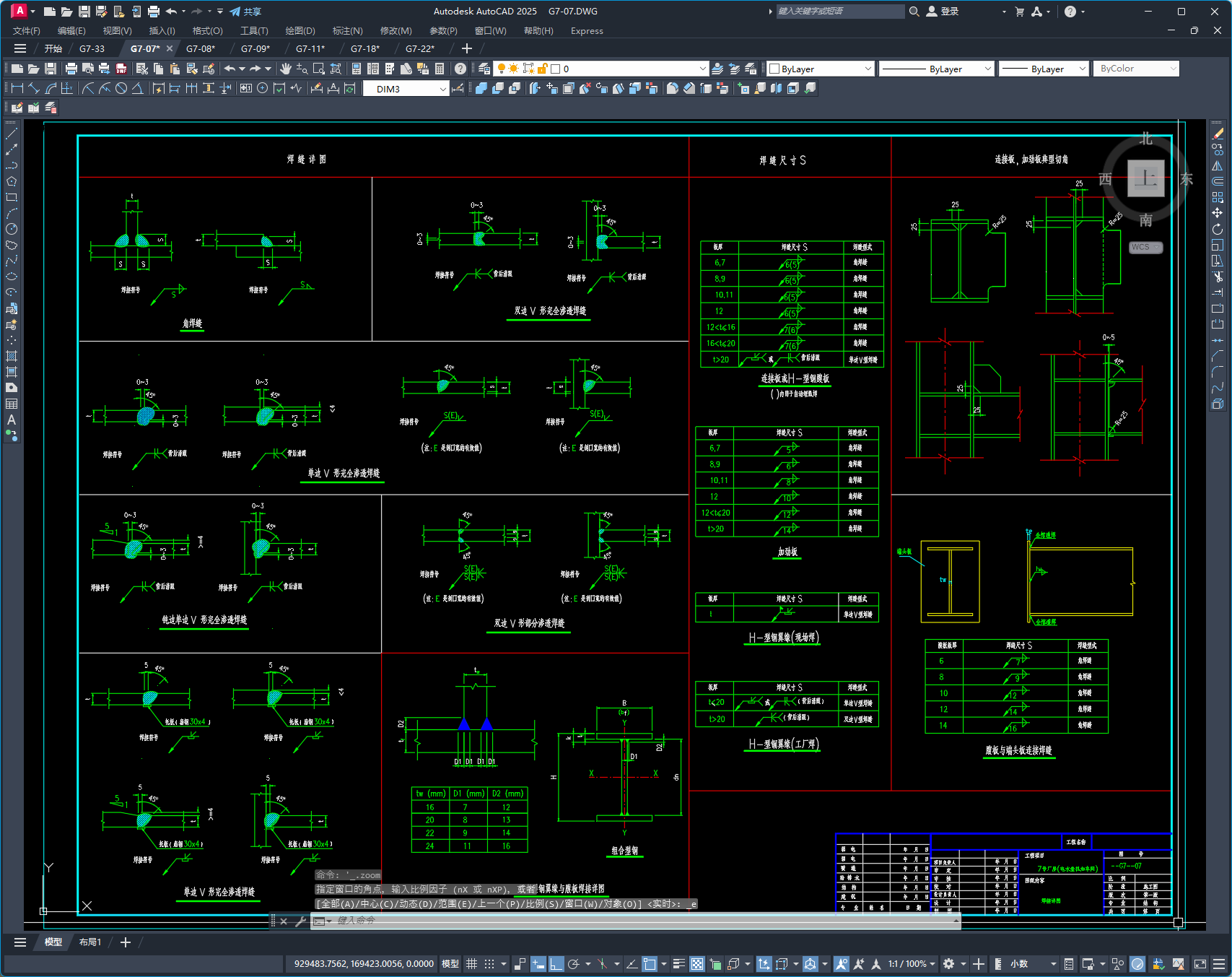

　　本次设计为：广东某电器制造车间厂房结构图　　本工程为单层钢结构门式刚架厂房，跨度为25.0m，柱距为9.0m，檐口标高为8.3m；夹层部分的砼楼面标高为4.5M。　　基本风压：0.75KN/㎡　　抗震设防烈度为7度　　图纸包括：　　屋顶平面图、钢结构设计说明、焊接详图、柱脚锚栓平面布置图、柱脚锚栓详图、钢柱平面布置图、屋面结构布置图、立面支撑布置图、结构布置图、屋面檩条布置图、墙面檩条布置图、刚架图、节点详图、吊车梁平面布置图、吊车梁详图、次构件连接详图、楼承板(DECK板)详图、收边详图、HY3000型气楼钢架图、楼梯详图共30张图纸。
