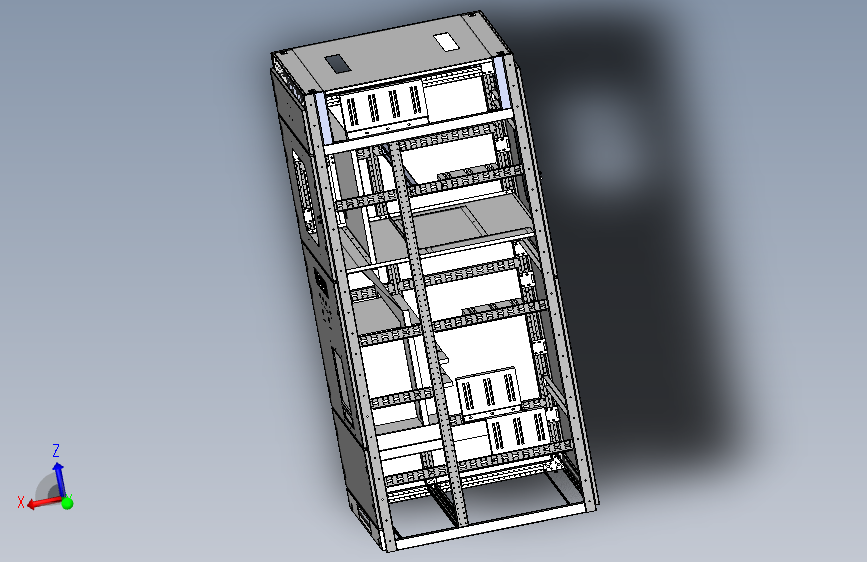

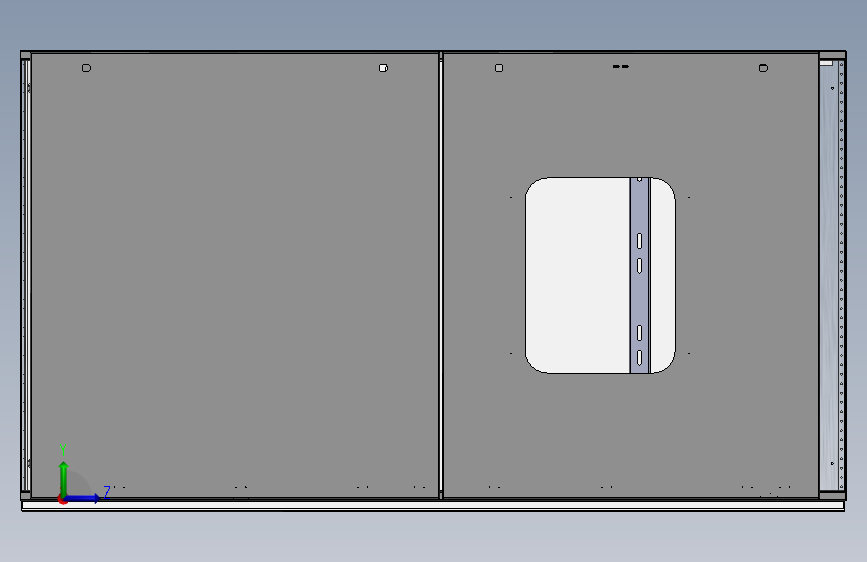

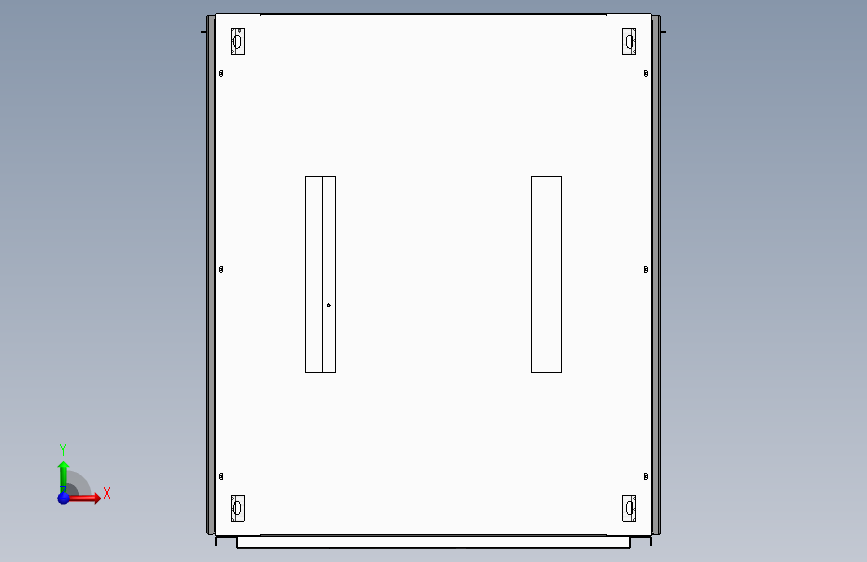

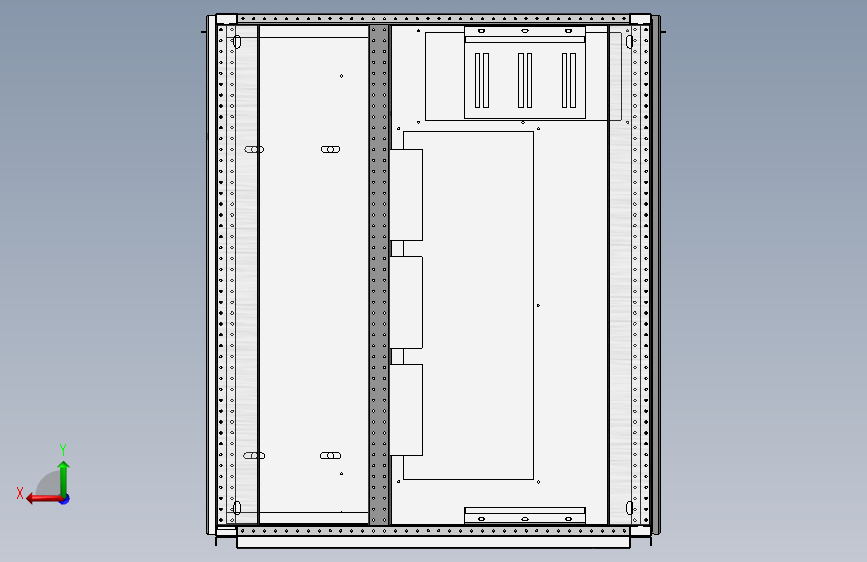

二代GCS低压进线柜MF514604-50

（ID:1699977）

改图/画图

机械设备 / 非标机械 / 二代GCS低压进线柜MF514604-50

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	250立柱.SLDPRT	202.17K
2	CDW6i-6300.SLDPRT	157.15K
3	C型材900mm（4小孔）.SLDPRT	662.44K
4	C型材（1150mm，敷铝锌6小孔.SLDPRT	660.39K
5	C型材（1850mm，敷铝锌6小孔.SLDPRT	766.22K
6	C型材（2200mm，敷铝锌3小孔1大孔.SLDPRT	897.23K
7	L1150框架上下横梁.SLDASM	357.37K
8	L型支架.SLDPRT	84.83K
9	T1200前上门（出线柜）.SLDPRT	507.79K
10	T1200前上门（进线计量柜）.SLDPRT	312.82K
11	T1200前下通风板.SLDPRT	229.87K
12	T1200前下门（进线计量柜）.SLDPRT	279.94K
13	T1200后上门（进线计量柜）.SLDPRT	311.66K
14	T1200后下门（进线计量柜）.SLDPRT	274.80K
15	T1200断路器安装板CDW6i-6300.SLDPRT	340.69K
16	T1200断路器隔板隔板CDW6i-6300.SLDPRT	1.37M
17	T1200绝缘子安装梁.SLDPRT	205.73K
18	T1200计量室仪表板.SLDPRT	684.85K
19	T1200计量室前上隔板（1000深）.SLDPRT	328.62K
20	T1200计量室后上隔板（1000深）.SLDPRT	384.93K
21	T1200进线计量前中门（CDW6i-6300-3P）.SLDPRT	662.77K
22	T1200顶盖1000柜深.SLDPRT	391.11K
23	T800计量室下隔板.SLDPRT	308.58K
24	T800计量室仪表板.SLDPRT	347.26K
25	三极母线框2X125X10相间距100.SLDPRT	80.79K
26	三极母线框支架（2X125X10）.SLDPRT	476.01K
27	低压进线柜前侧加强筋.SLDPRT	236.01K
28	低压进线柜后侧加强筋1000深.SLDPRT	499.99K
29	后门加强筋.SLDPRT	217.00K
30	四极母线框2X125X10相间距100.SLDPRT	88.52K
31	四极母线框支架（2X125X10）.SLDPRT	475.48K
32	定位角板.SLDPRT	105.08K
33	左前侧隔板800-800进线.SLDPRT	336.94K
34	左铰链.SLDPRT	122.97K
35	左铰链2.SLDPRT	89.63K
36	左铰链销.SLDPRT	89.77K
37	断路器安装板下加强梁.SLDPRT	289.57K
38	框架上横梁L1150焊接型.SLDPRT	554.07K
39	框架上横梁左右堵板.SLDPRT	110.31K
40	框架紧固件.SLDPRT	74.73K
41	汇鑫ITC0003265P0001低压-带定位角板.SLDPRT	107.57K
