水洗式残膜混合物分离装置

（ID:1699990）

改图/画图

机械设备 / 非标机械 / 水洗式残膜混合物分离装置

©原创

958

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

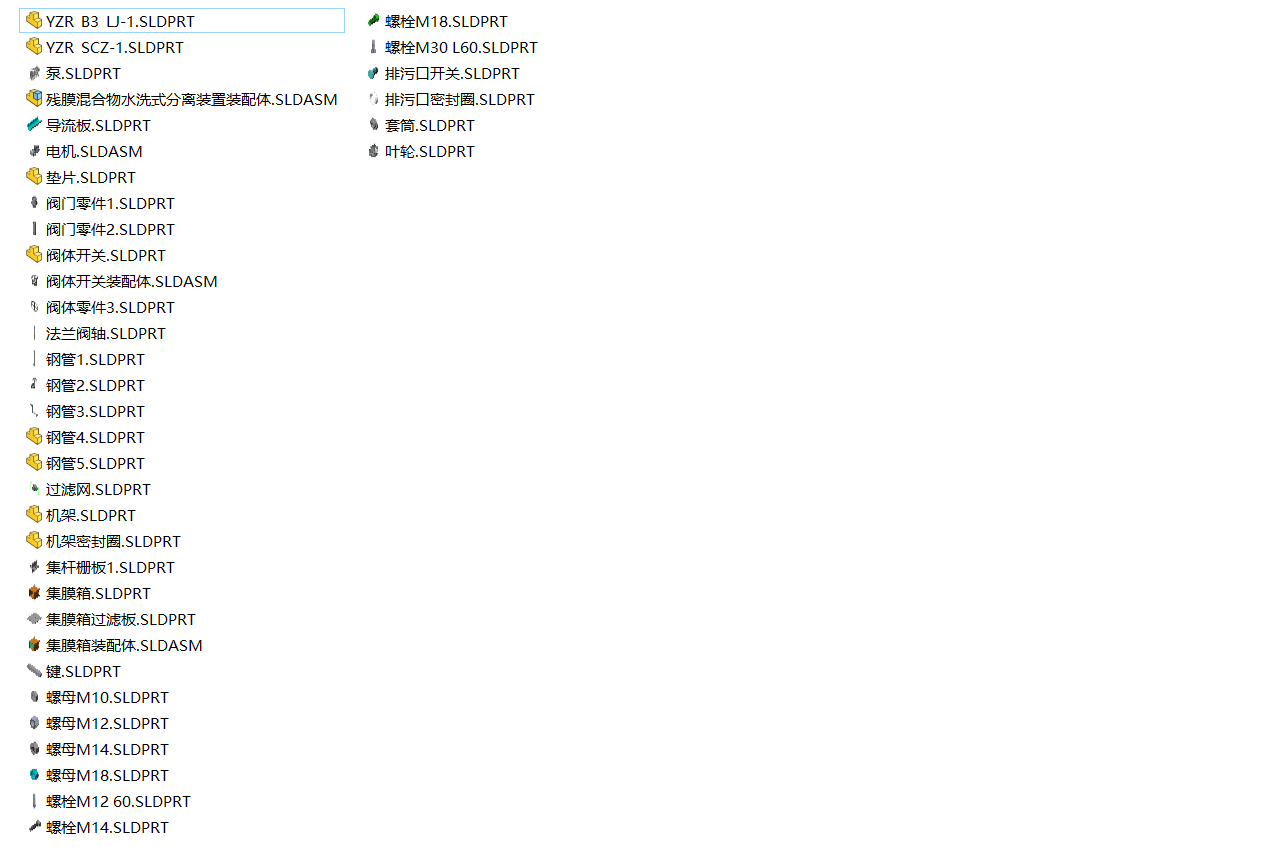

1	全部文件一览.png	53.55K

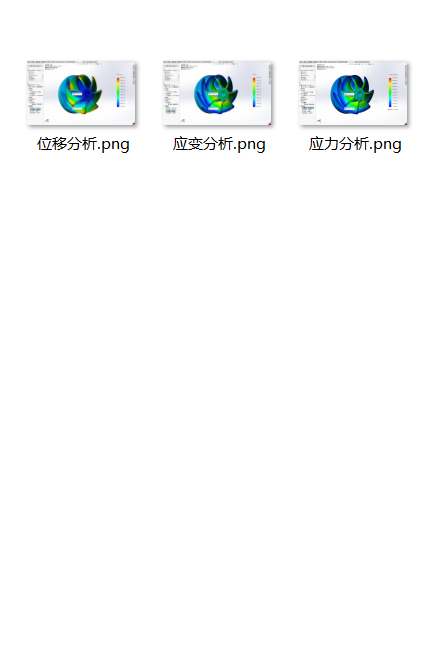

2	叶轮的受力分析.png	41.09K

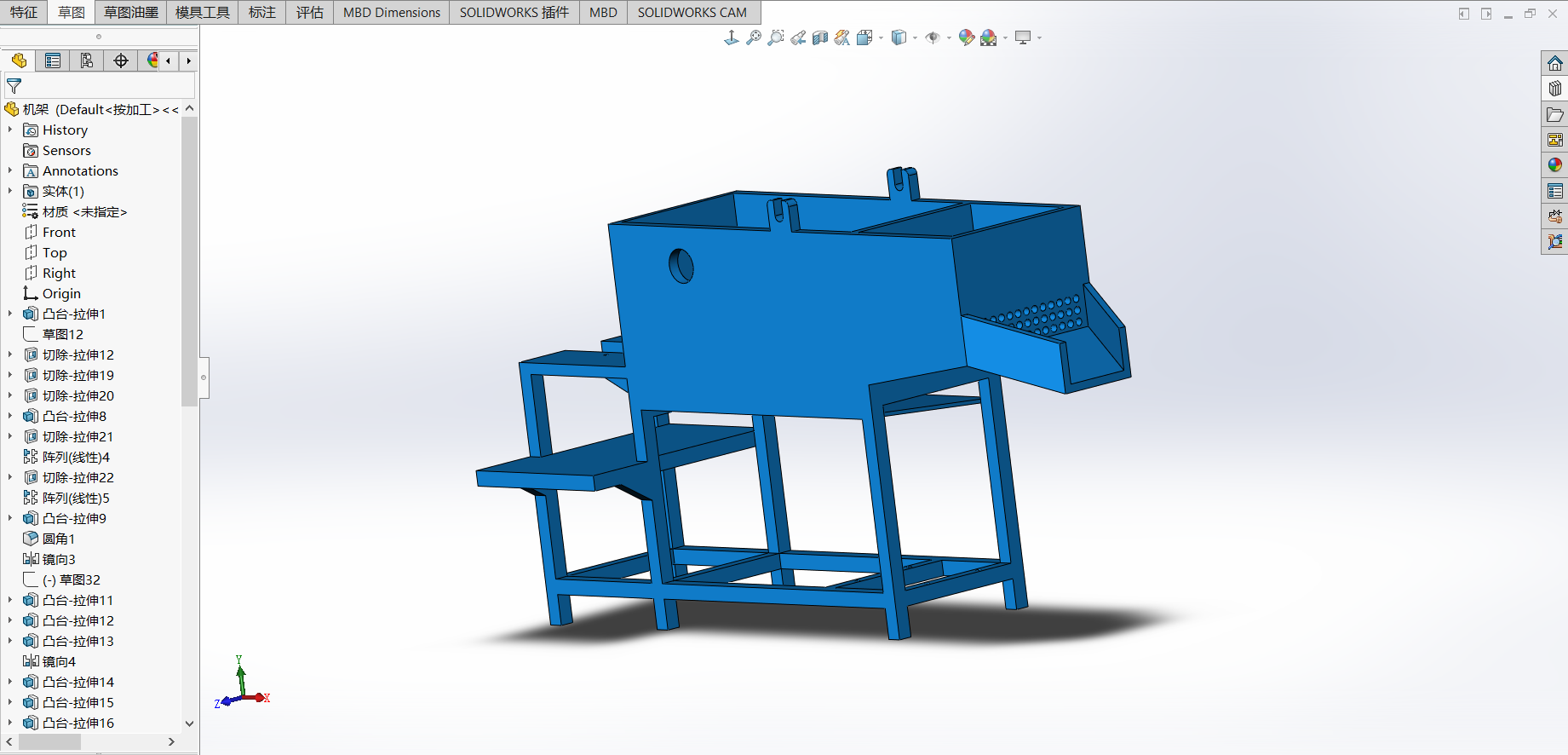

3	机架.png	269.17K

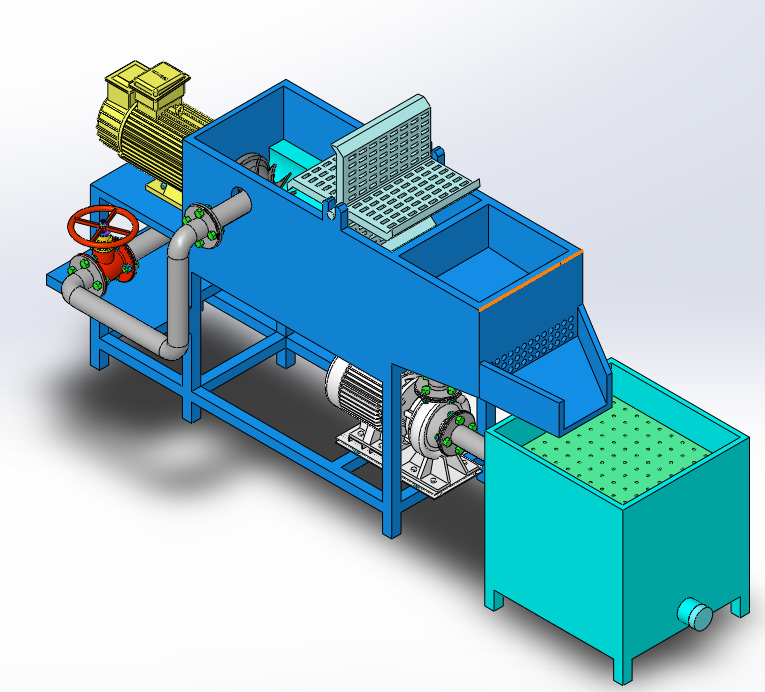

4	装配体三维模型.png	197.35K

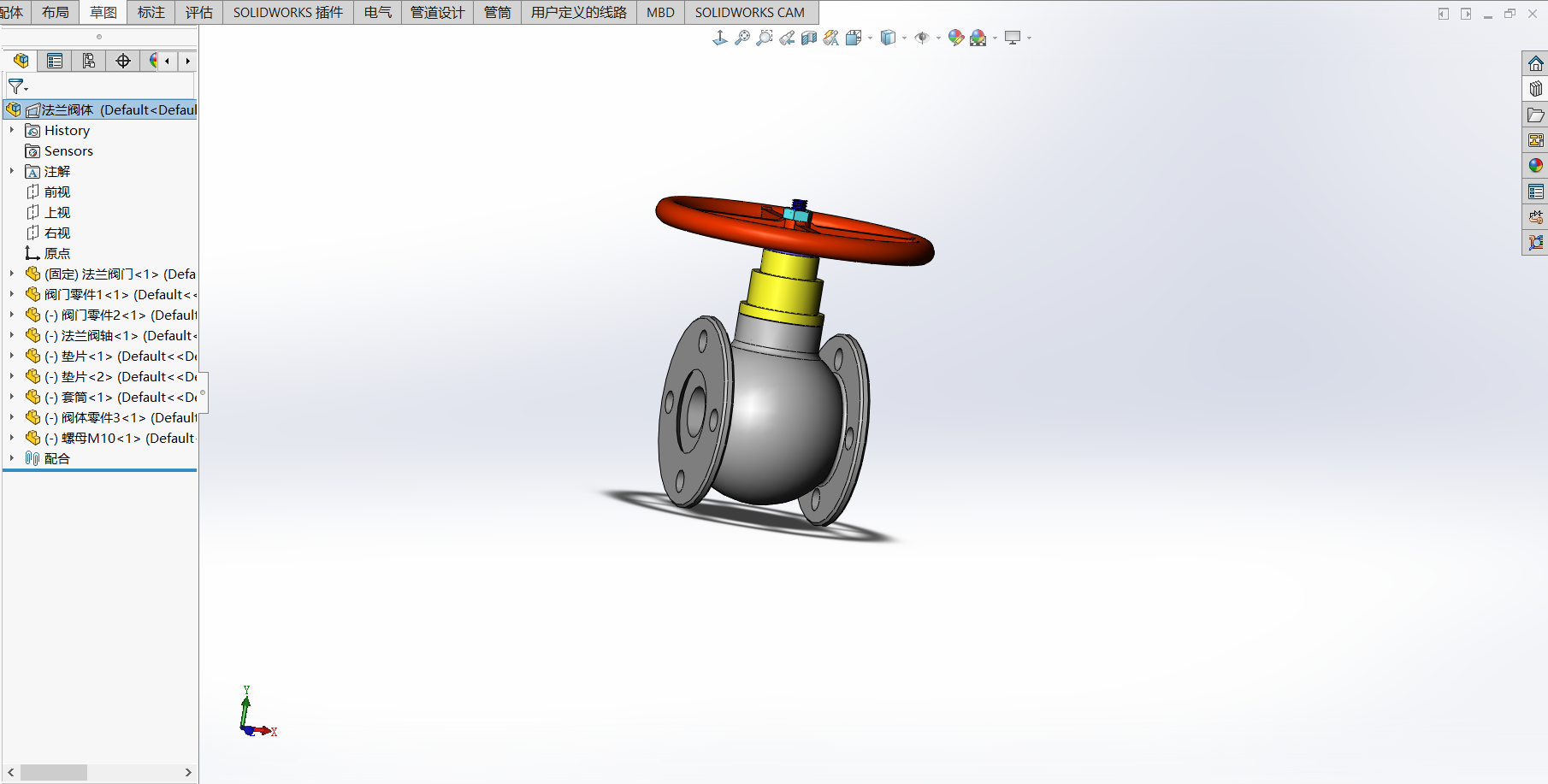

5	阀门装配体.png	311.90K

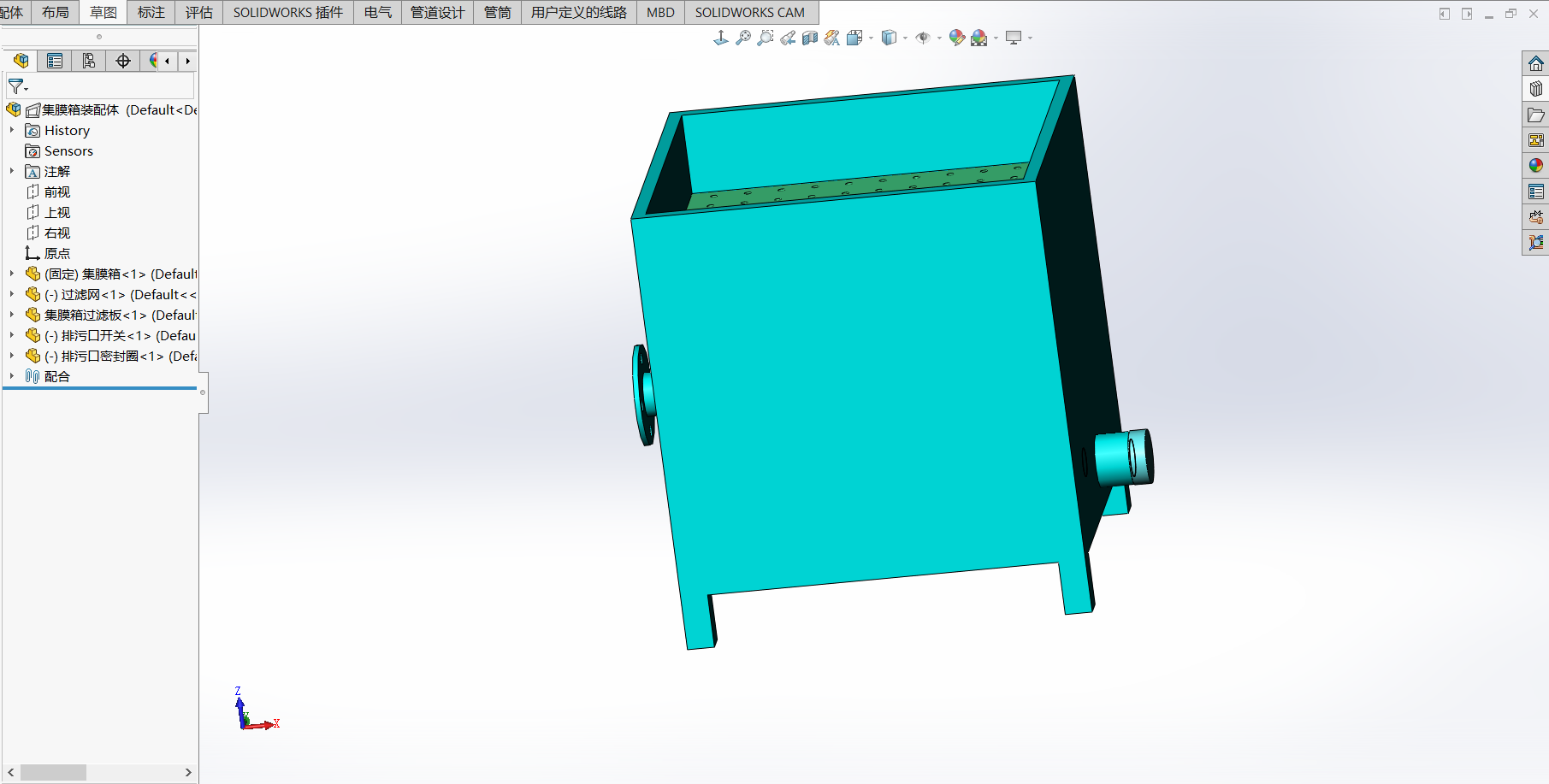

6	集膜箱装配体.png	199.15K
7	残膜混合物水洗式分离装置装配体.STEP	17.71M
8	YZR_B3_LJ-1.SLDPRT	487.85K
9	YZR_SCZ-1.SLDPRT	52.54K
10	叶轮.SLDPRT	321.41K
11	垫片.SLDPRT	80.00K
12	套筒.SLDPRT	88.92K
13	导流板.SLDPRT	97.78K
14	排污口密封圈.SLDPRT	87.54K
15	排污口开关.SLDPRT	126.63K
16	机架.SLDPRT	585.26K
17	机架密封圈.SLDPRT	83.01K
18	残膜混合物水洗式分离装置装配体.SLDASM	3.16M
19	法兰阀轴.SLDPRT	308.40K
20	泵.SLDPRT	1.31M
21	电机.SLDASM	454.31K
22	螺栓M1260.SLDPRT	689.50K
23	螺栓M14.SLDPRT	129.84K
24	螺栓M18.SLDPRT	144.55K
25	螺栓M30L60.SLDPRT	511.94K
26	螺母M10.SLDPRT	167.78K
27	螺母M12.SLDPRT	106.87K
28	螺母M14.SLDPRT	103.29K
29	螺母M18.SLDPRT	188.42K
30	过滤网.SLDPRT	487.18K
31	钢管1.SLDPRT	130.20K
32	钢管2.SLDPRT	149.51K
33	钢管3.SLDPRT	151.21K
34	钢管4.SLDPRT	120.72K
35	钢管5.SLDPRT	128.07K
36	键.SLDPRT	74.75K
37	阀体开关.SLDPRT	261.69K
38	阀体开关装配体.SLDASM	722.65K
39	阀体零件3.SLDPRT	206.15K
40	阀门零件1.SLDPRT	309.17K
41	阀门零件2.SLDPRT	235.61K
42	集杆栅板1.SLDPRT	756.04K
43	集膜箱.SLDPRT	240.26K
44	集膜箱装配体.SLDASM	428.13K
45	集膜箱过滤板.SLDPRT	197.29K

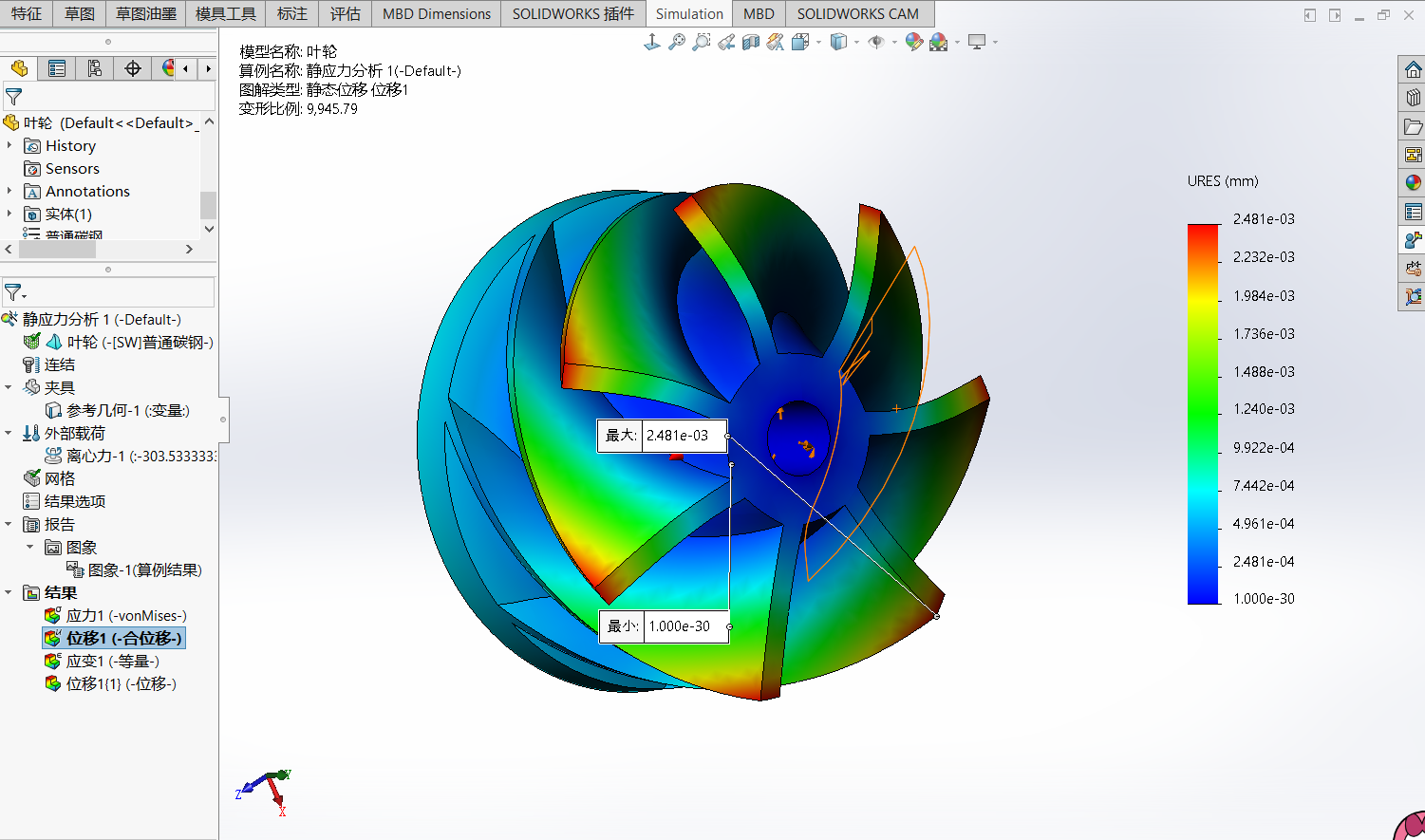

46	位移分析.png	555.05K

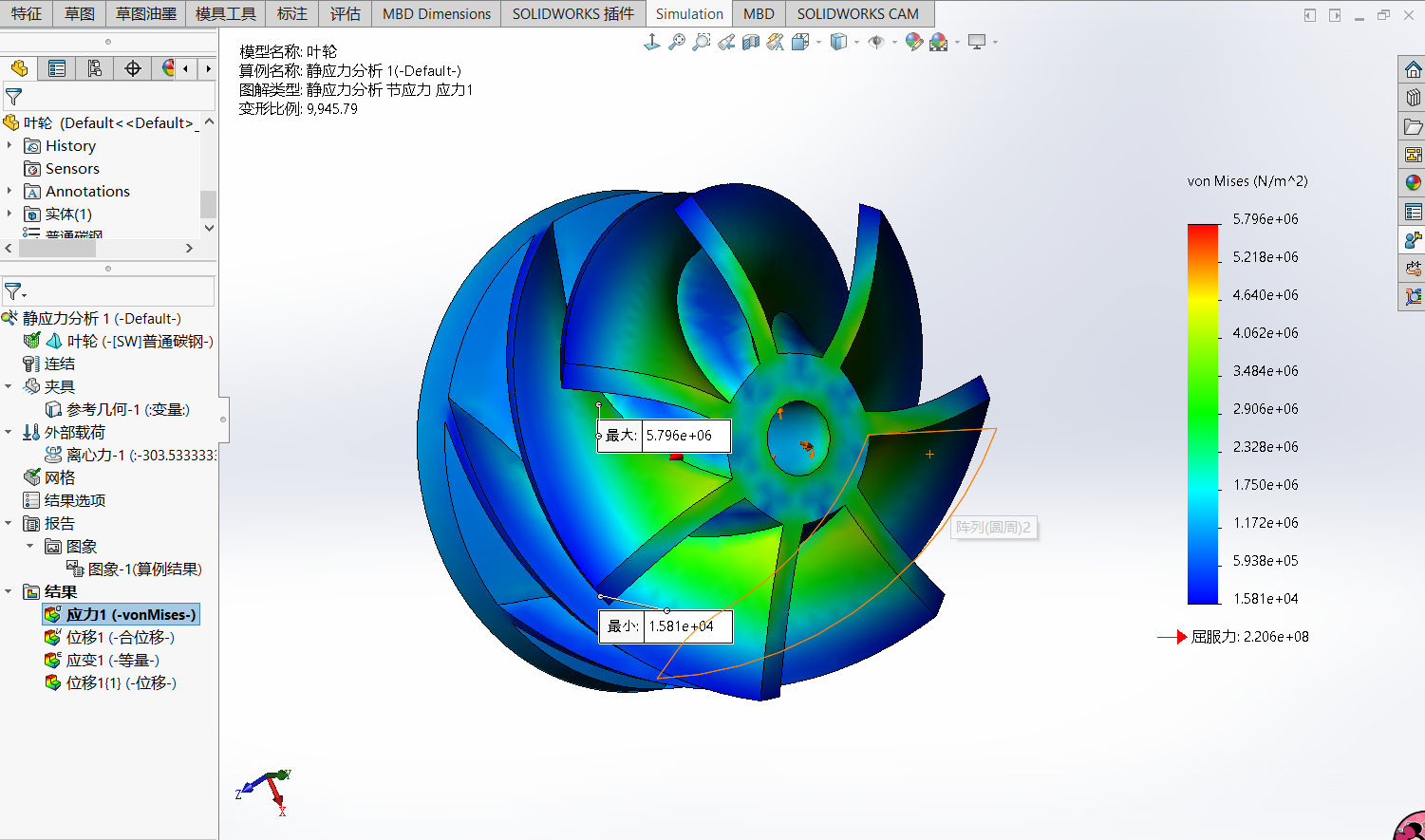

47	应力分析.png	618.97K

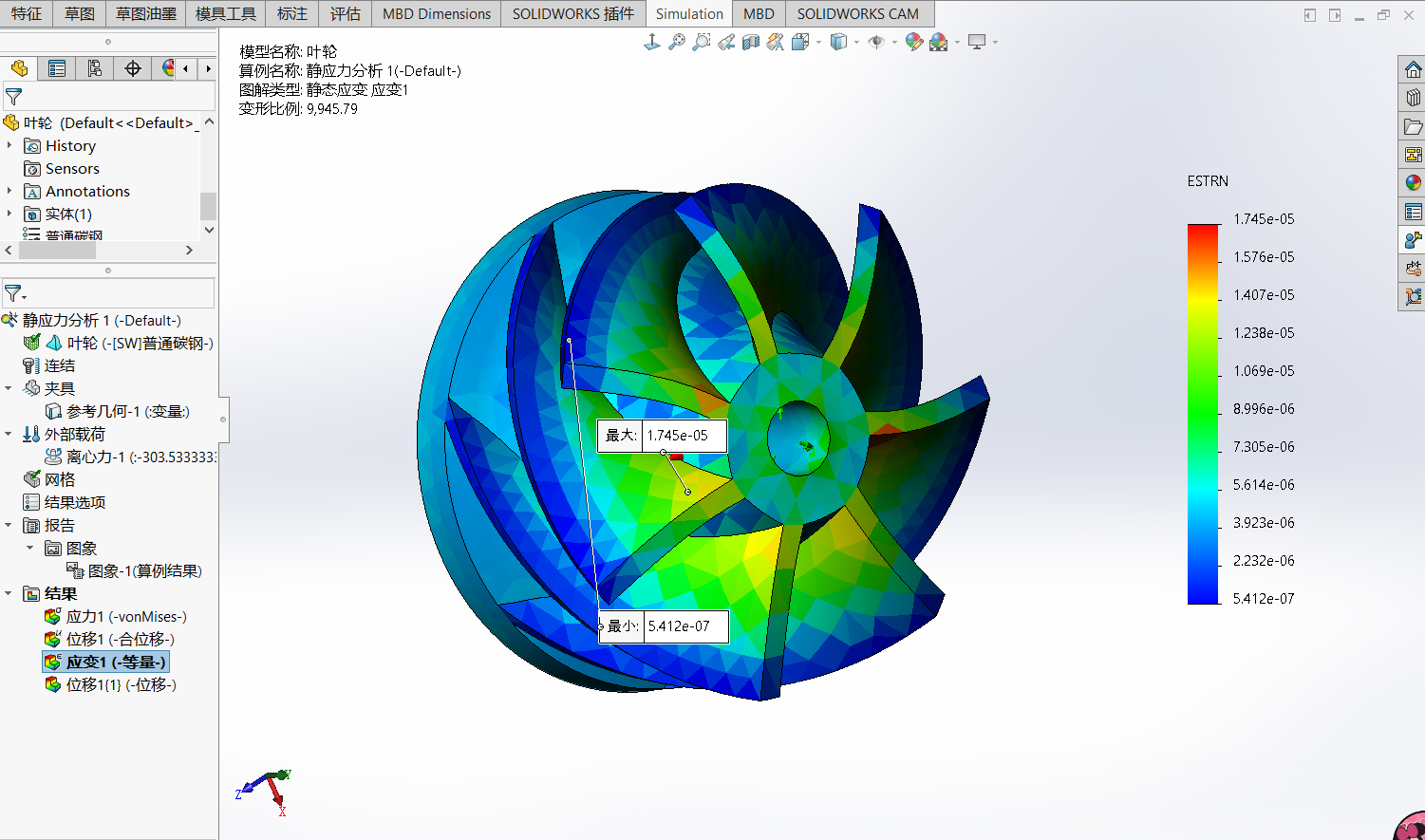

48	应变分析.png	341.53K

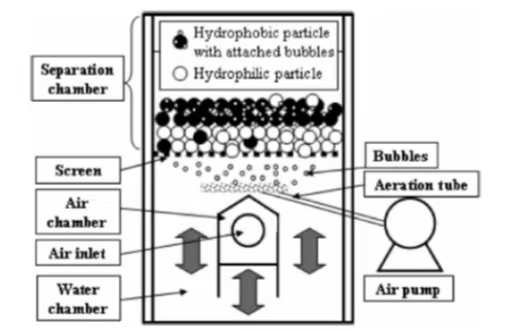

49	图2-1.jpg	48.46K

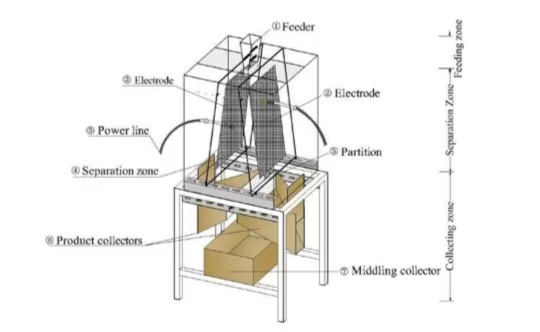

50	图2-2.jpg	33.04K

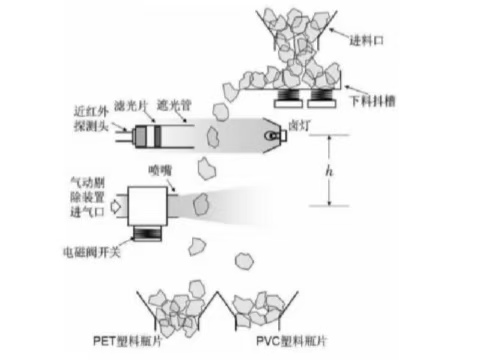

51	图2-3.jpg	27.10K
52	机械设计创新说明书.docx	1.93M
53	结构图6.png	246.53K
54	结构图7.png	83.56K

此图纸下载需要200金币

立即下载

发布者

176****4844

创作: 1

粉丝: 1

加入时间：2024-12-04

私信

关注

模型信息

图纸ID：1699990

图纸格式：step,sldprt,sldasm

文件大小：22.08M

所需金币：200

上传时间：2024-12-06 22:04:57

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

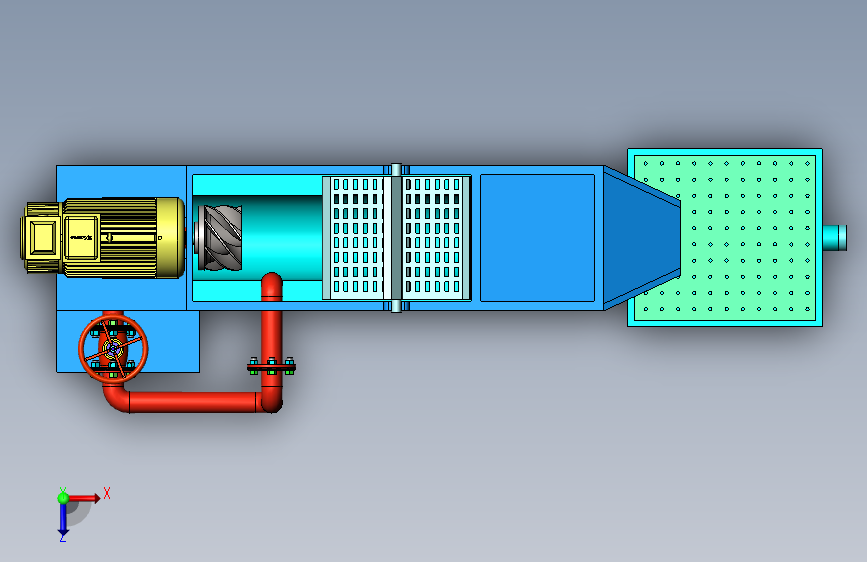

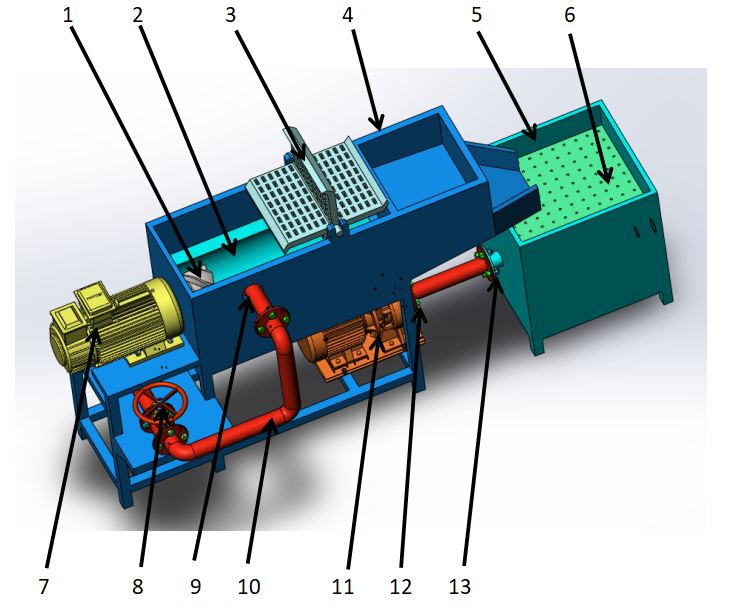

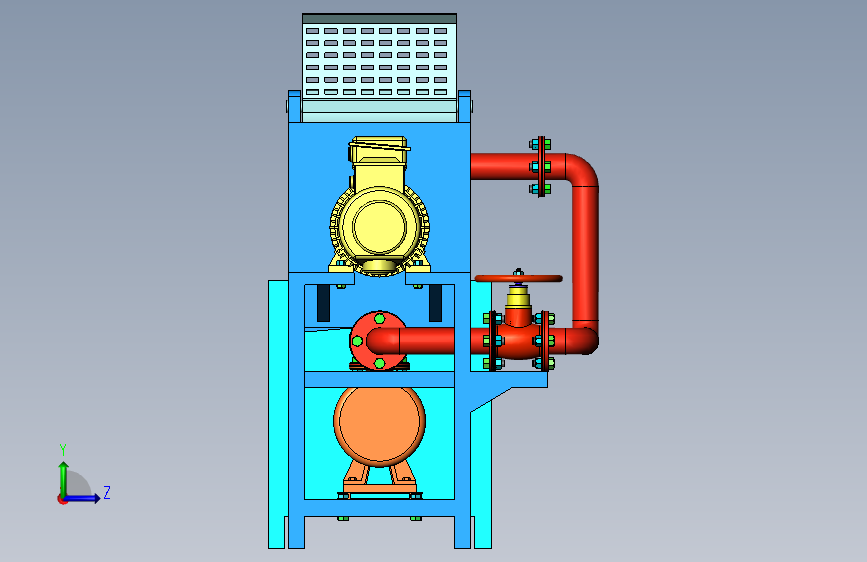

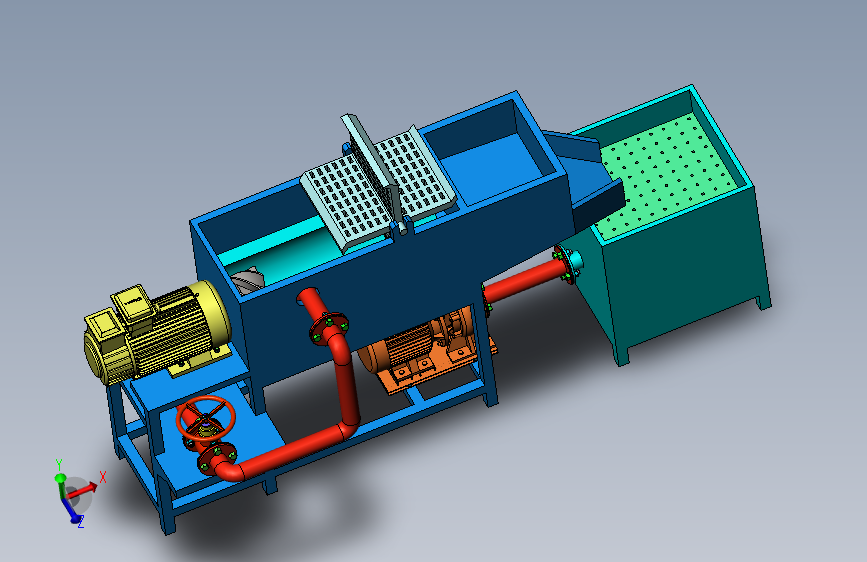

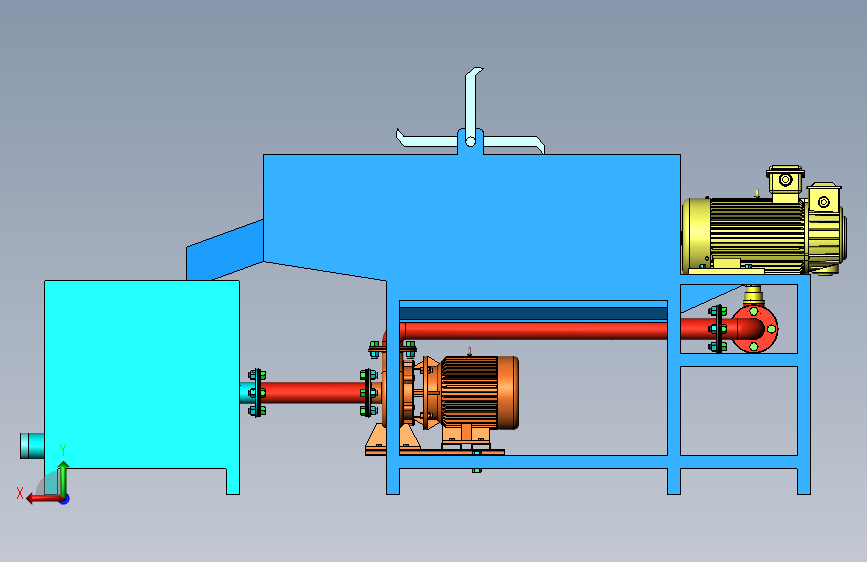

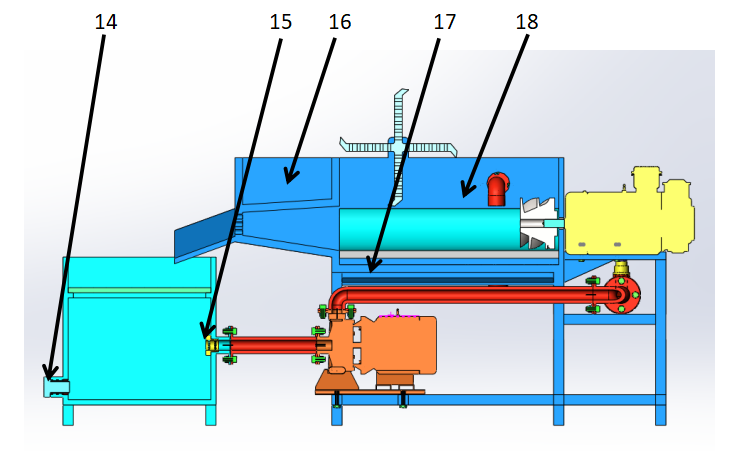

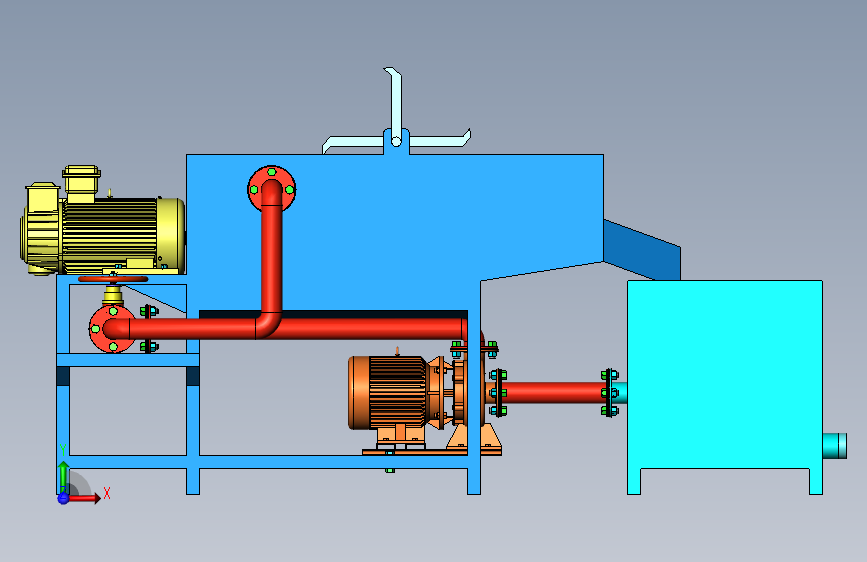

残膜混合物水洗式分离装置的结构如图所示，装置由叶轮、导流板、集秆栅板、机架、集膜箱、过滤板、电机、法兰阀门、钢管、水泵、螺栓、螺母、排污口、过滤网、集秆箱、机架排泥板组成，电机与叶轮连接，叶轮旋转使水产生旋流，并推进水向前运动。集秆箱用于收集漂浮在水面上的作物残秆等杂质，在水流的推动下集秆栅板开始转动，并将残秆等杂质投入到集秆箱中。分离箱底部有筛板，筛孔的直径应该小于物料的破碎直径，仅能使泥沙通过，分离箱底部还有弧形导流板，用与引导水流导向，便于形成旋流，分离箱底部收缩，加快液体的流速，端部仅留一条狭窄的缝，残膜随水流从窄缝流出，进入集膜箱，集膜箱内部有过滤板，使流入的水与残
