西安某中学大门网架结构图（ID:1704089）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17337093094444.zip | 1.56M |
| 2 | cl.dwg | 292.67K |
| 3 | 平面图.dwg | 394.47K |
| 4 | 球加工图.dwg | 2.57M |
| 5 | 钢柱及屋面图.dwg | 316.75K |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.59M
所需金币：40
上传时间：2024-12-09 09:55:09
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：西安某中学大门网架结构图
结构形式：正放四角锥螺栓球节点网架
本工程抗震设防烈度为7度，设计基本地震加速度为0.10g
基本雪压：0.25KN/㎡
基本风压：0.35KN/㎡
图纸包括：

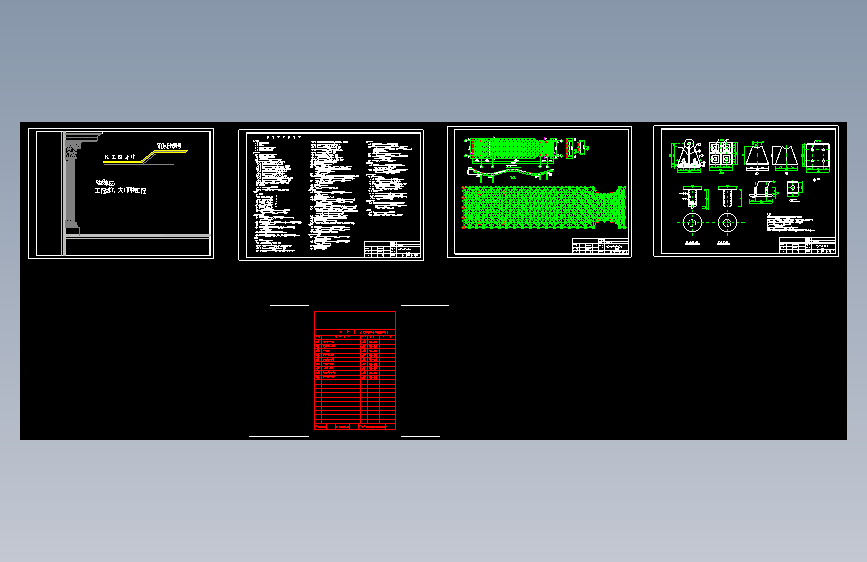

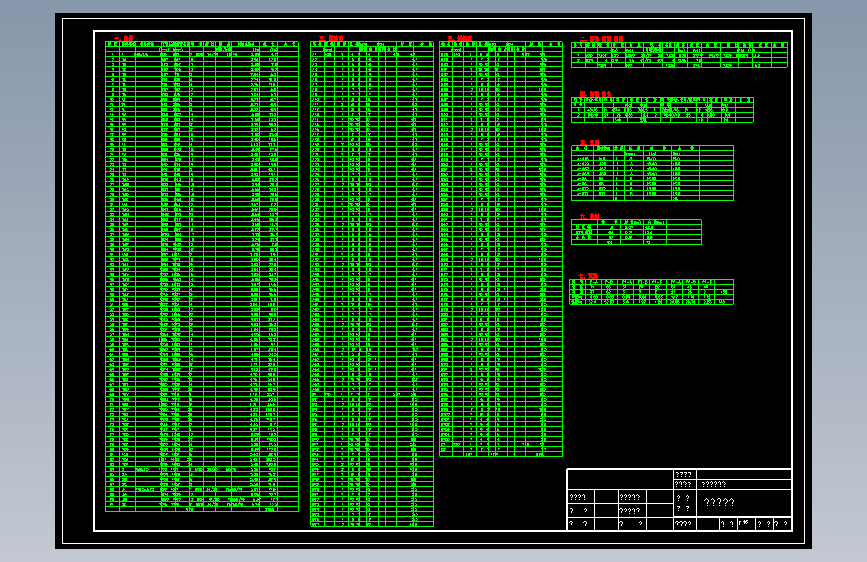

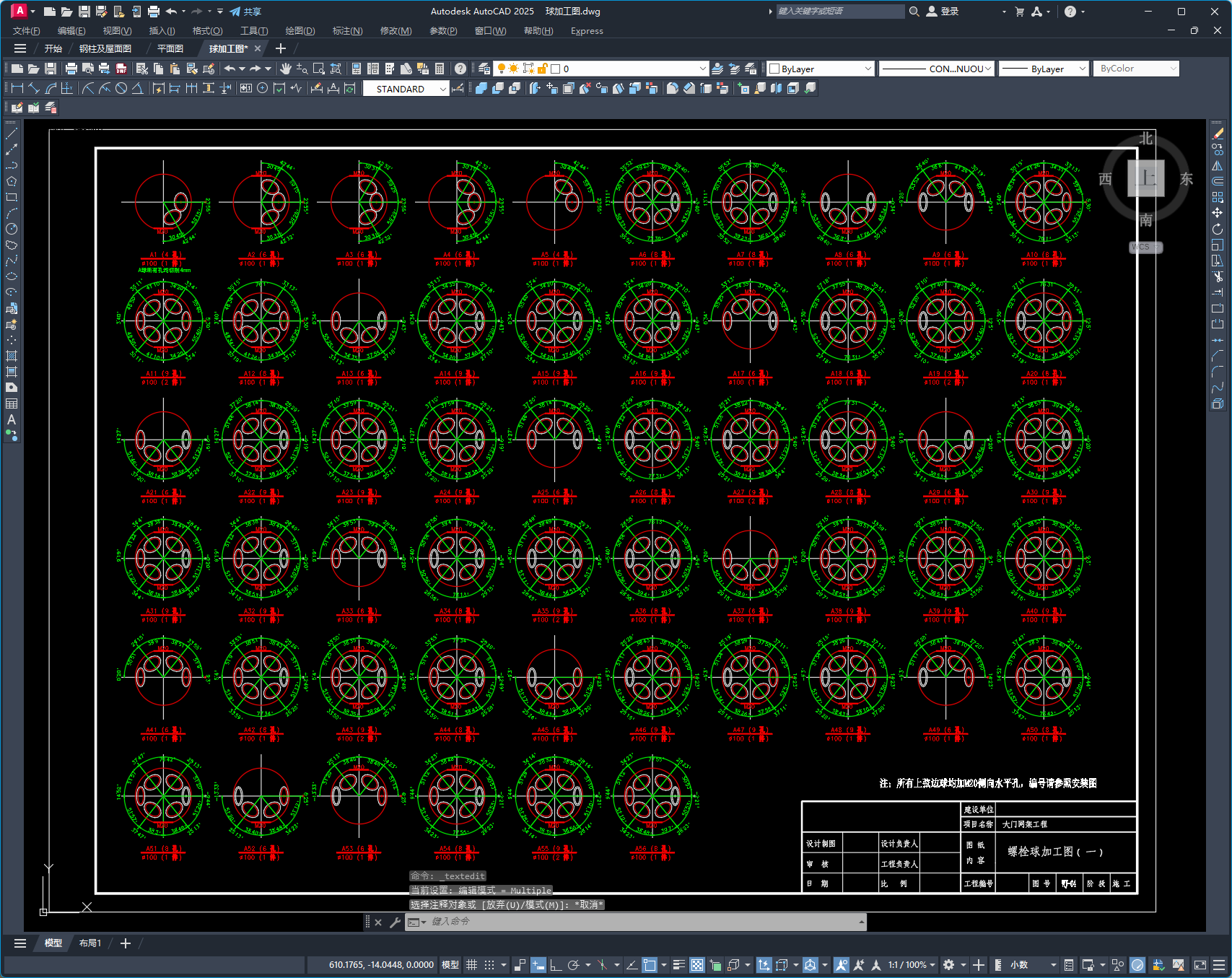

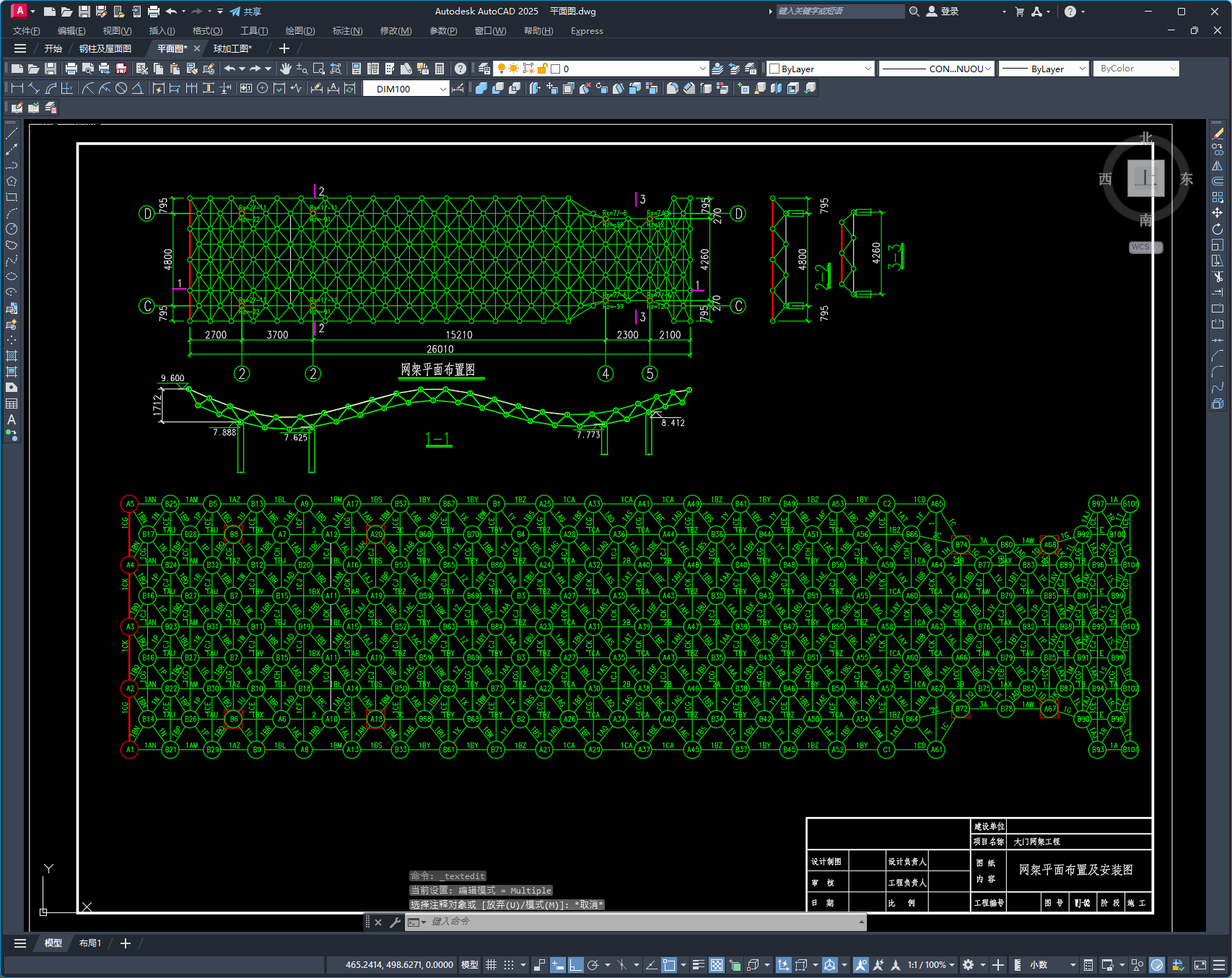

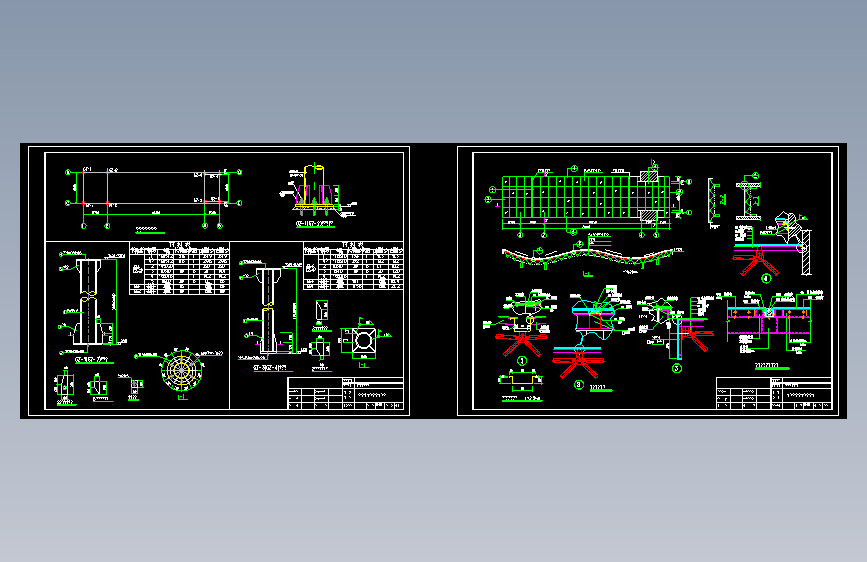

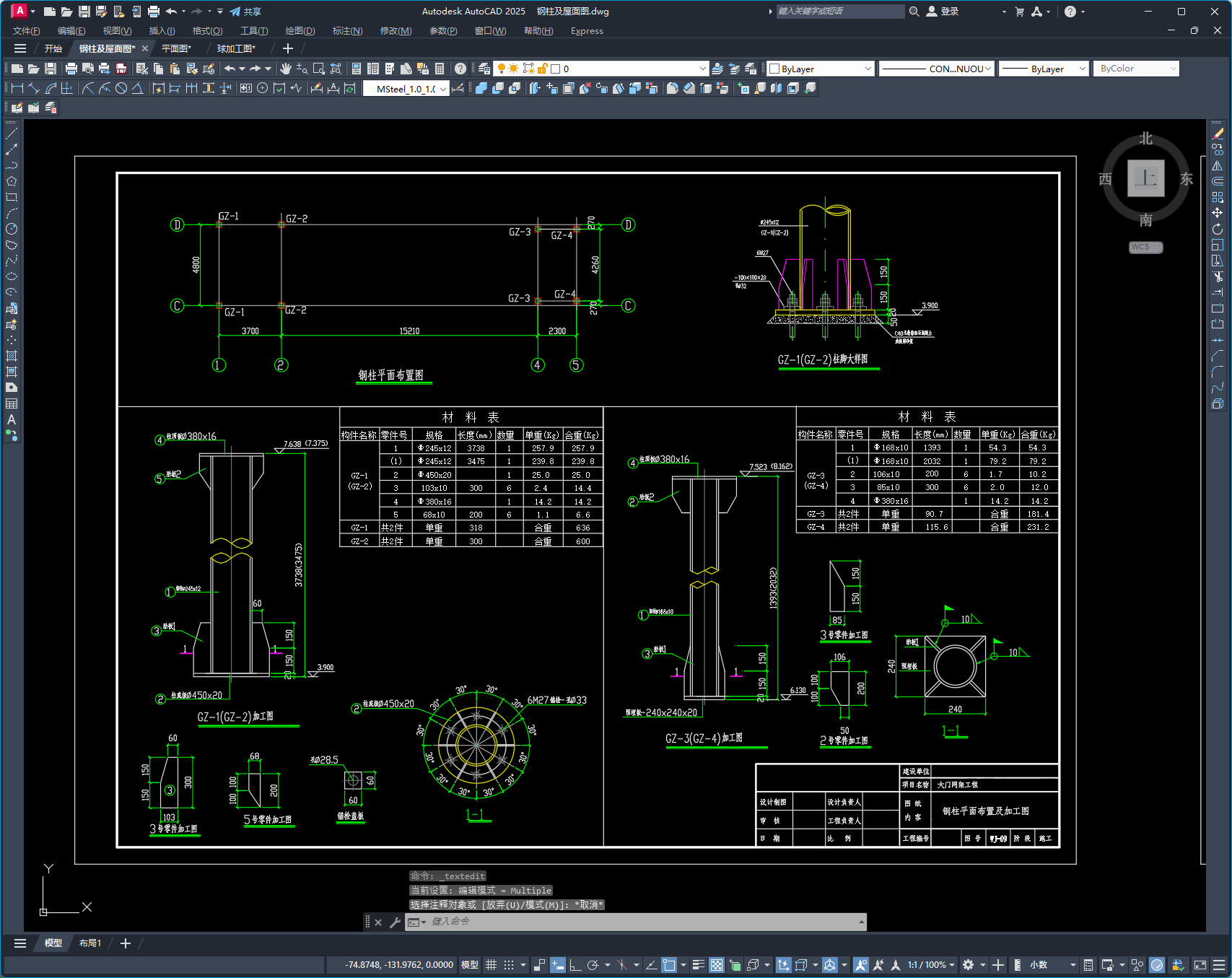

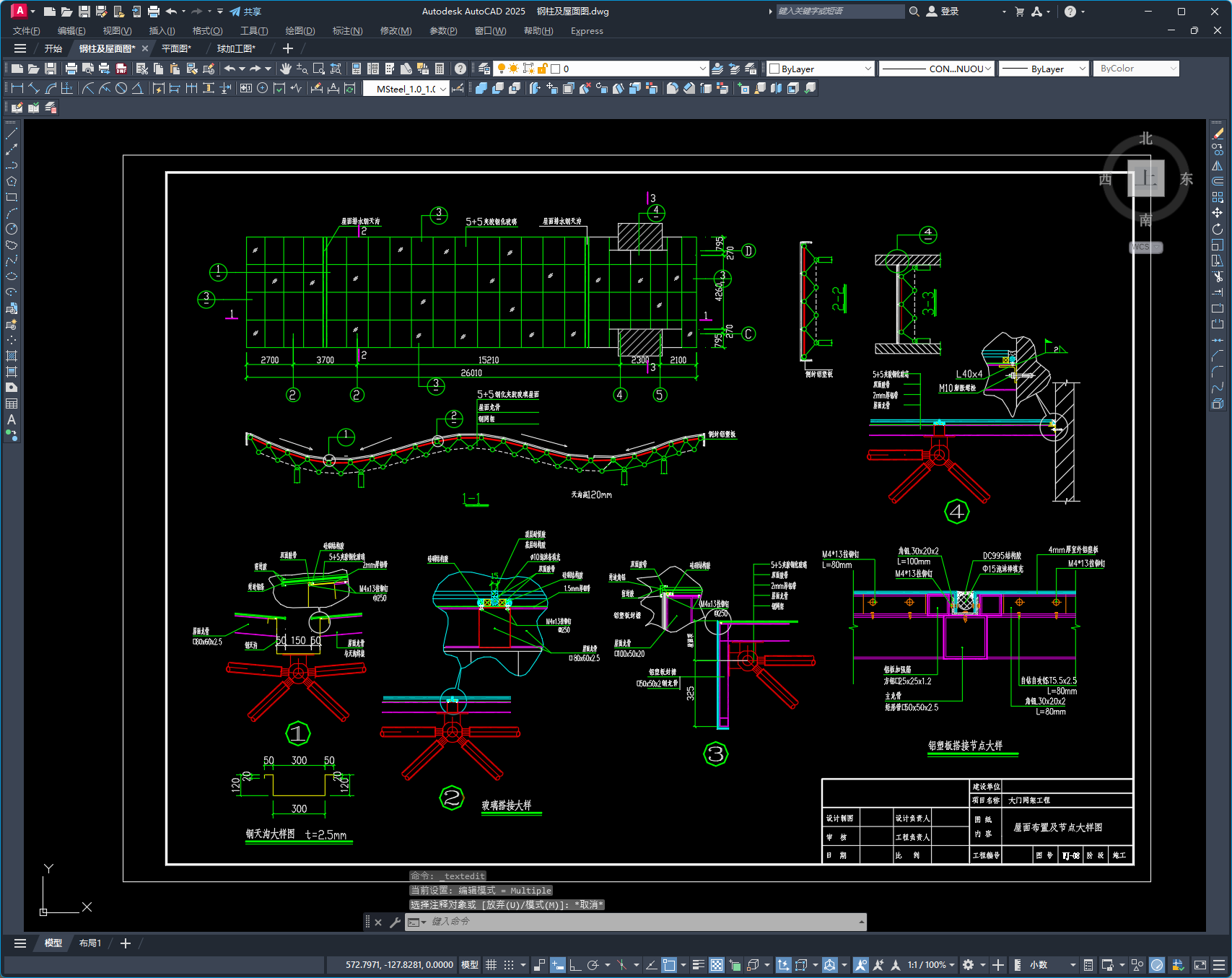

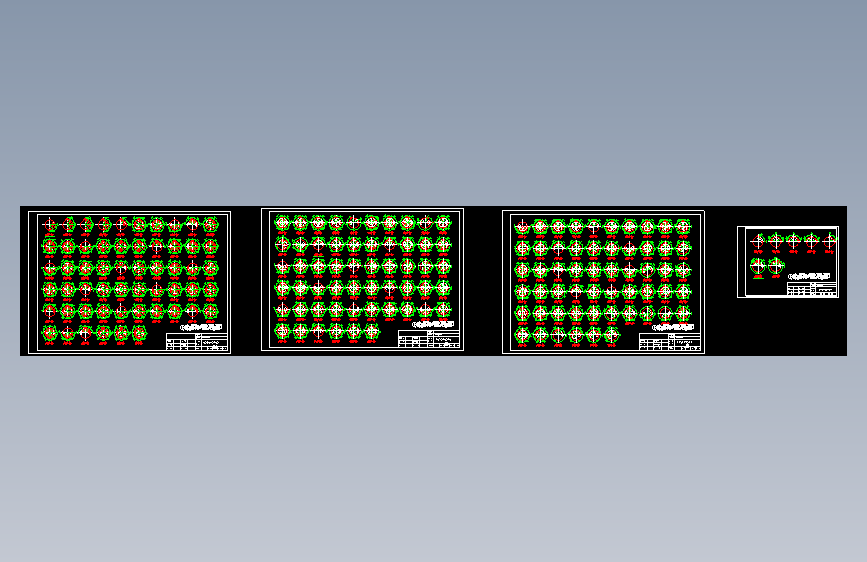

网架结构设计总说明、网架平面布置及安装图、网架材料表、螺栓球加工图、支托、支座加工图、玻璃屋面布置及大样图、钢柱平面布置及大样图共9张图纸。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
