某学生食堂屋顶装饰及钢雨蓬工程图纸（ID:1704117）

生活办公 / 家具装饰 / 某学生食堂屋顶装饰及钢雨蓬工程图纸

©非原创

平面图

文件列表

#	文件名称	文件大小
1	173370950195.zip	475.54K
2	陕西某学生食堂屋顶装饰及钢雨蓬工程图纸.dwg	1.37M

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：486.96KB

所需金币：40

上传时间：2024-12-09 09:58:21

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

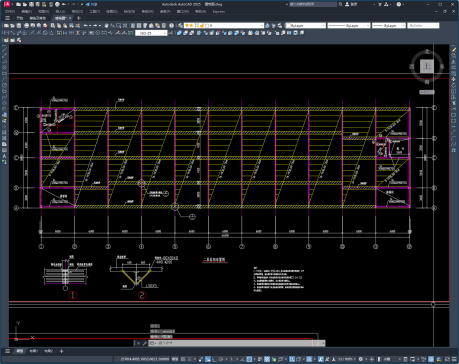

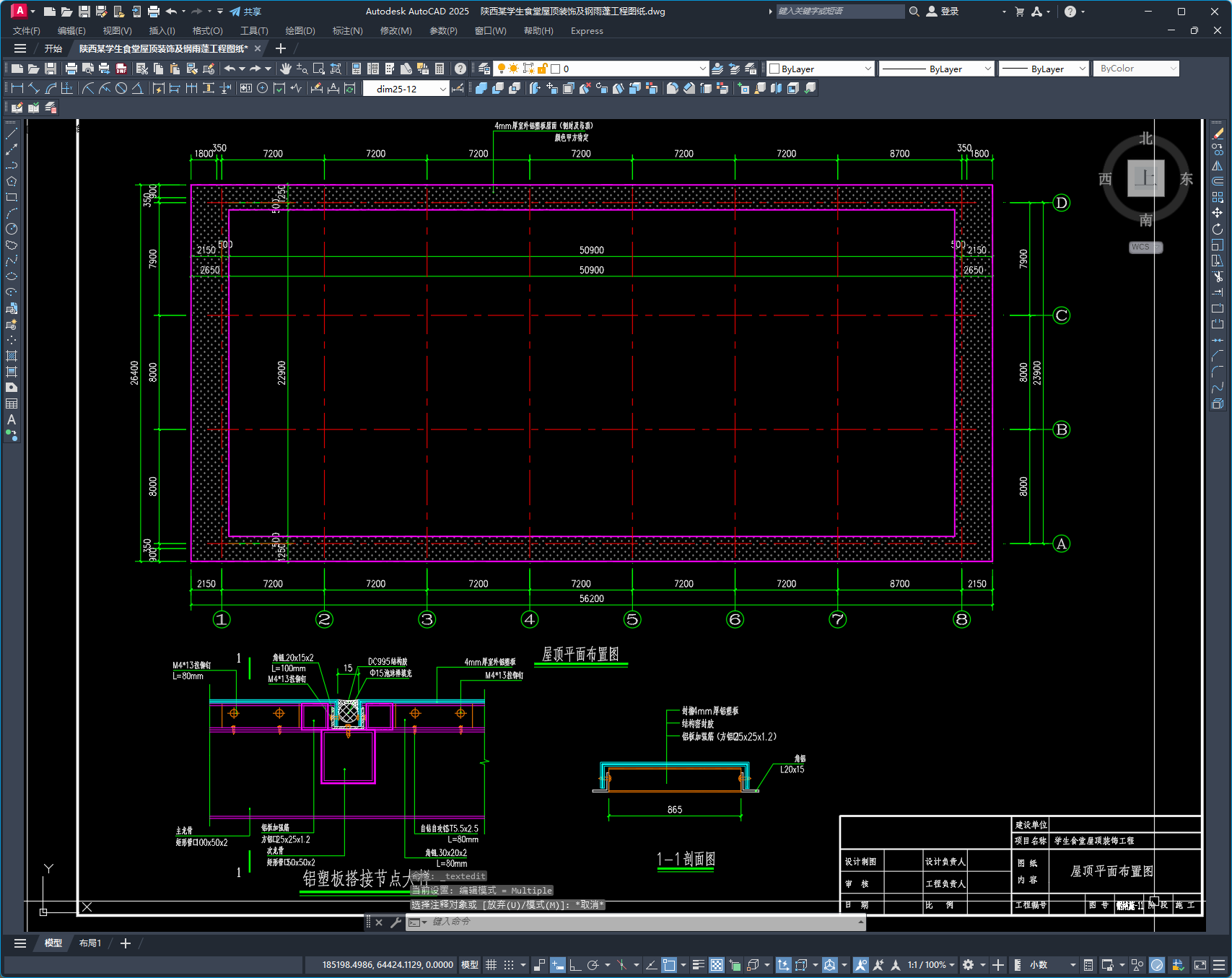

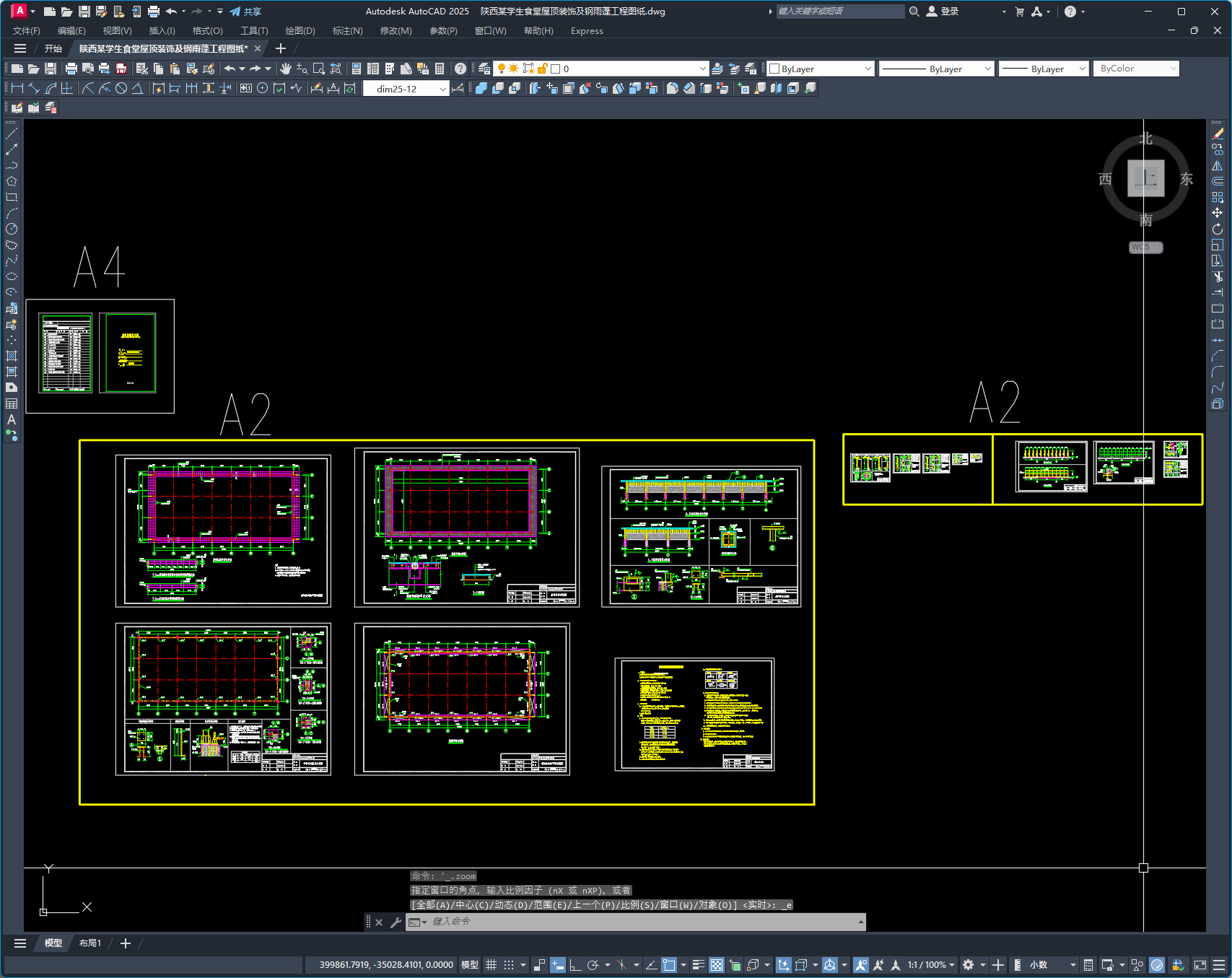

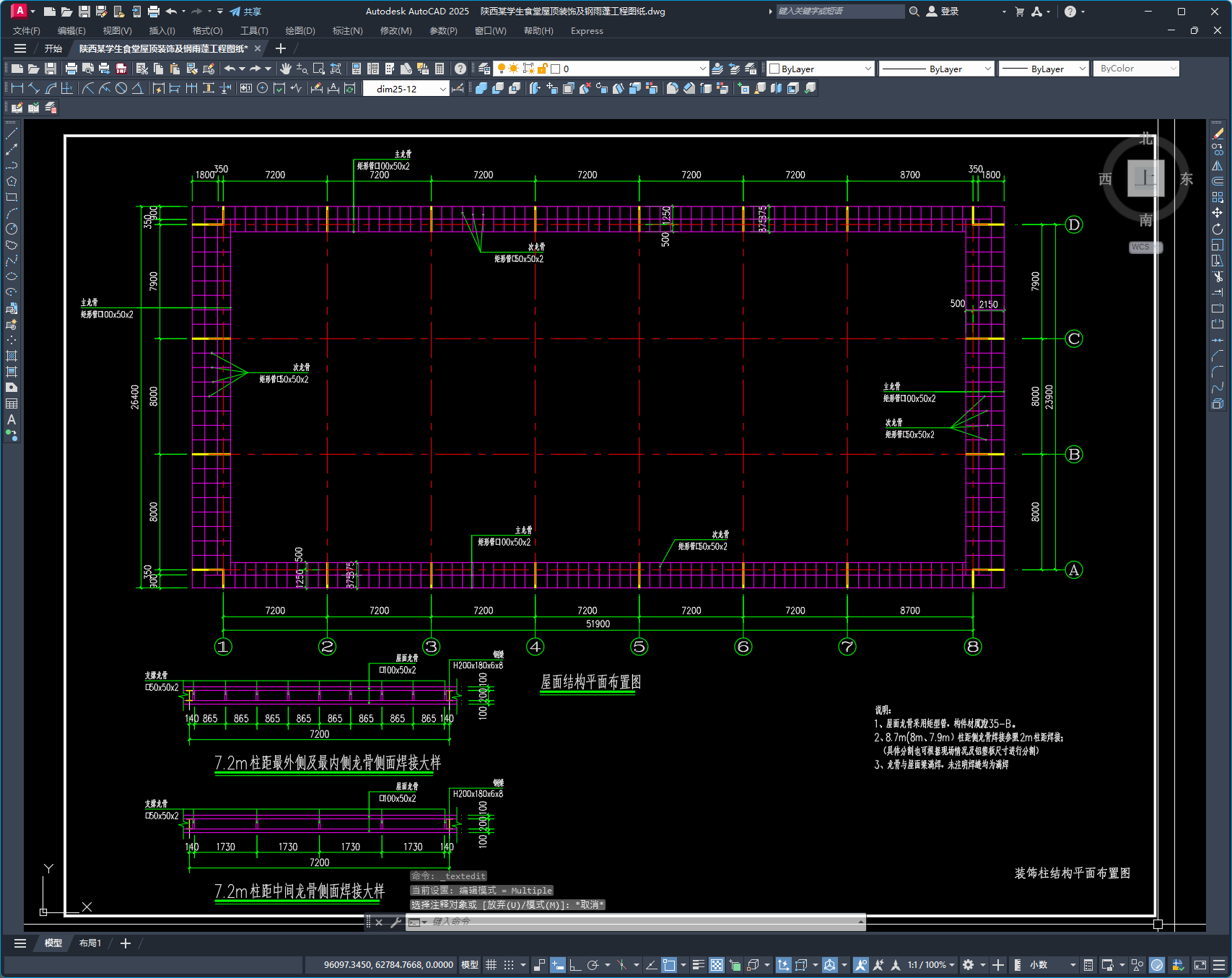

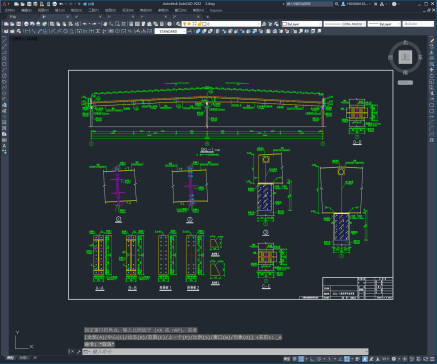

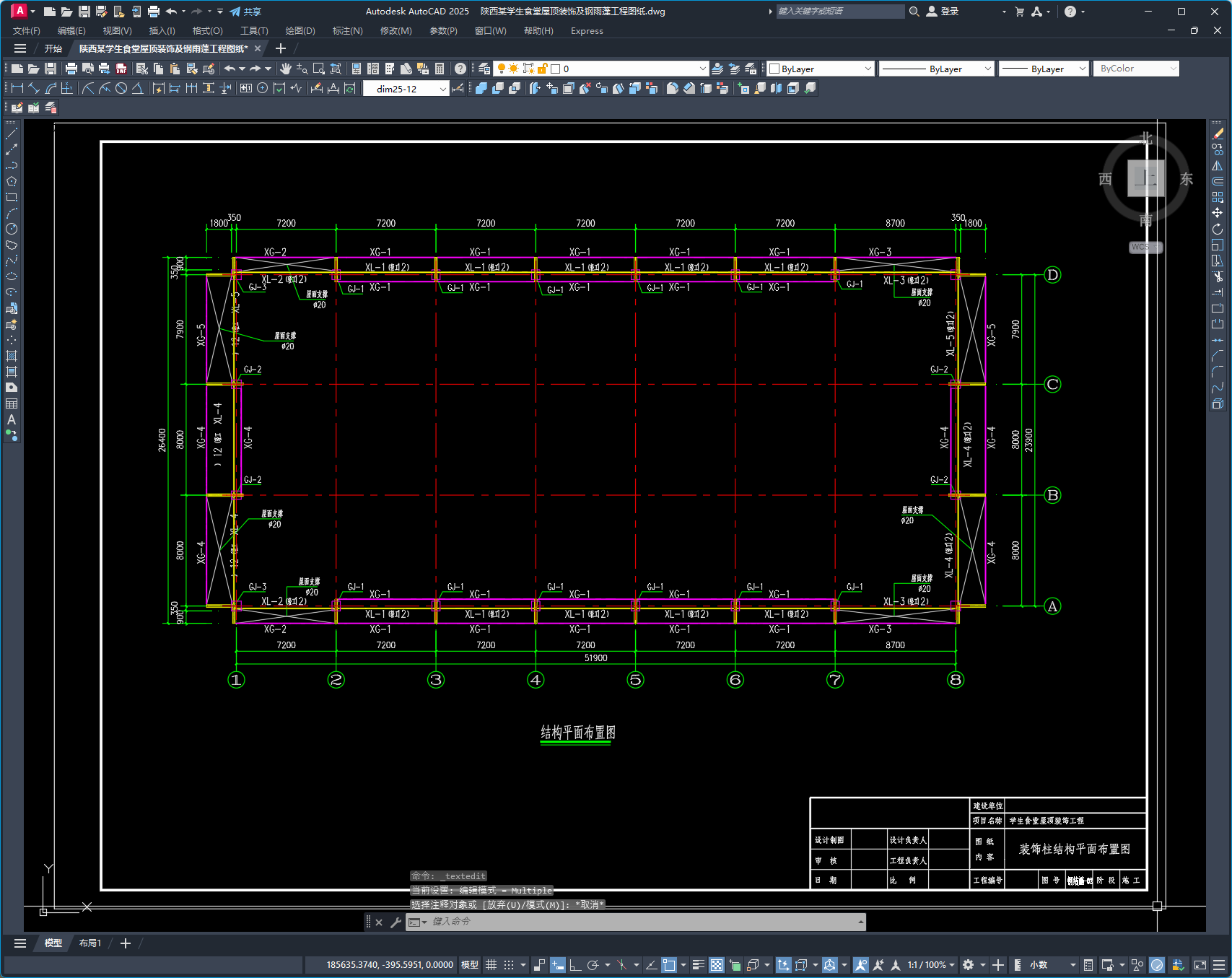

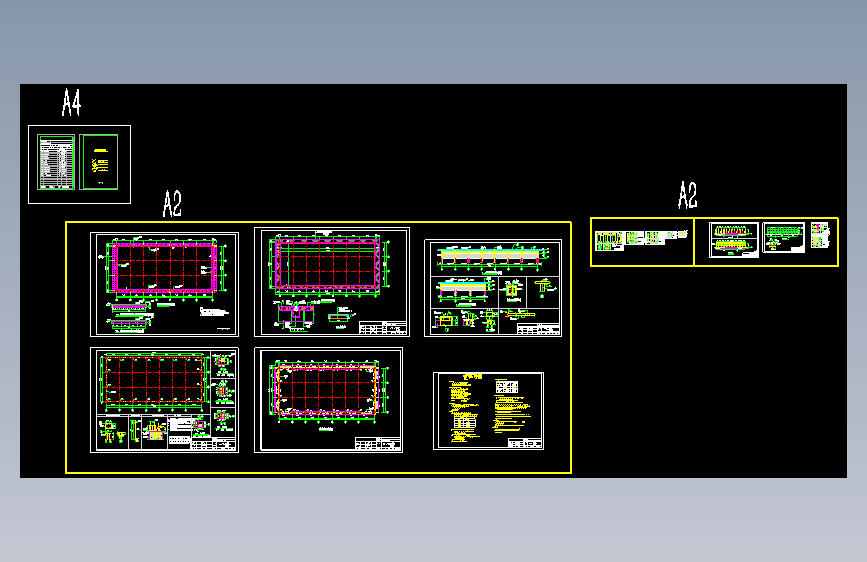

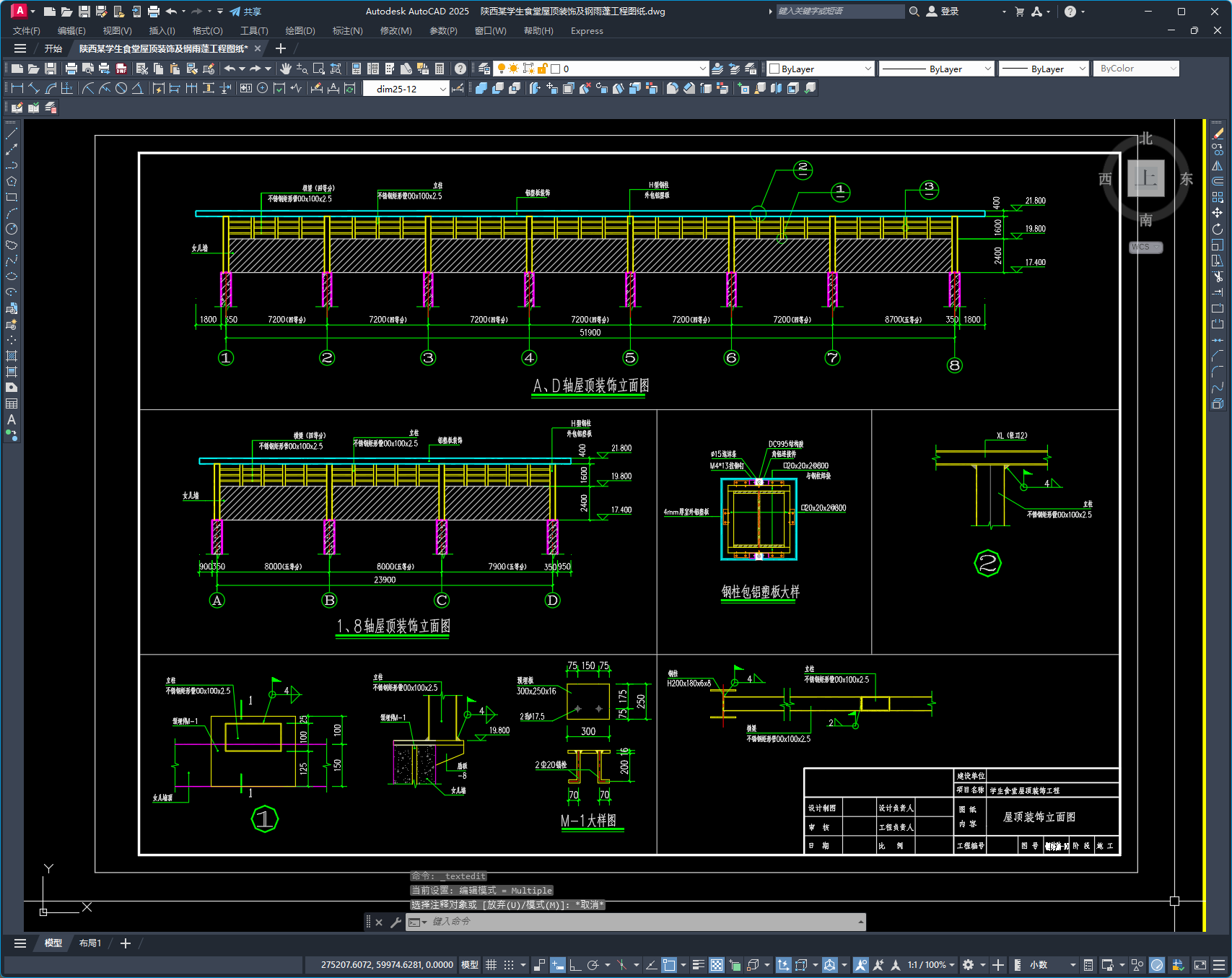

　　本次设计为：陕西某学生食堂屋顶装饰及钢雨蓬工程图纸　　主体结构采用门式刚架轻型钢结构，钢柱及钢梁均焊接H型钢结构　　本工程屋顶装饰部分采用4mm室外铝塑板，外饰面及吊顶也均采用4mm厚铝塑板。钢雨蓬部分采用6+0.76PVB+6夹胶玻璃屋面钢架作为承力框架。　　屋盖系统：矩形管　　图纸包括：　　结构设计总说明、屋顶装饰结构平面布置图、屋顶装饰预埋件布置及大样图、屋顶装饰钢架立面图、GZ加工图、钢梁加工图、零部件加工图、屋顶装饰柱结构平面布置图、屋顶装饰立面图、屋顶平面布置及大样图、钢雨蓬结构平面布置图、雨蓬钢架立面及节点大样图、构件加工图、钢雨蓬屋顶平面布置及大样图共15张图纸。
