深圳某学校综合训练馆结构施工图（ID:1706960）

查找相似图纸

建筑设施 / 公用设施 / 深圳某学校综合训练馆结构施工图

©非原创

平面图

文件列表

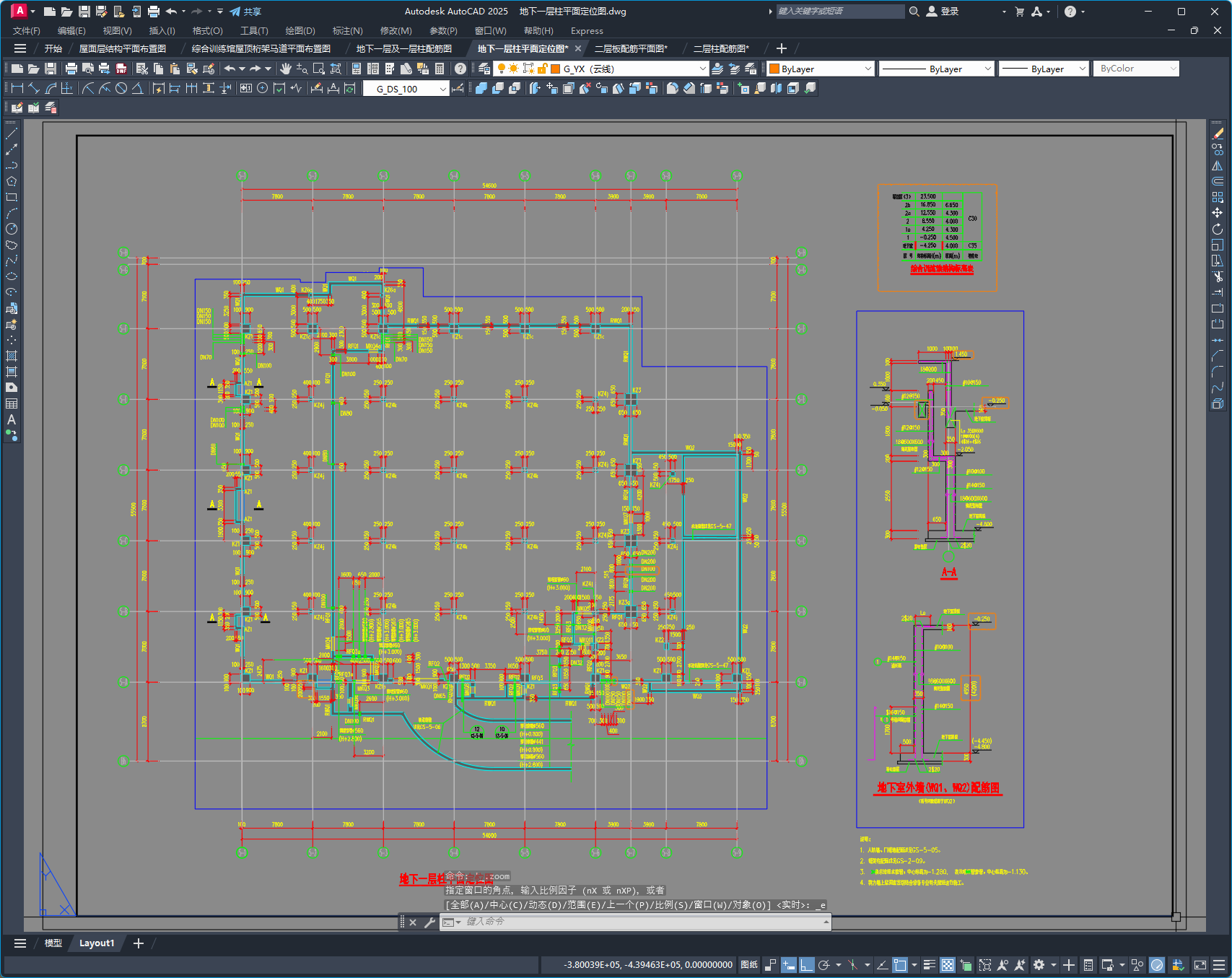

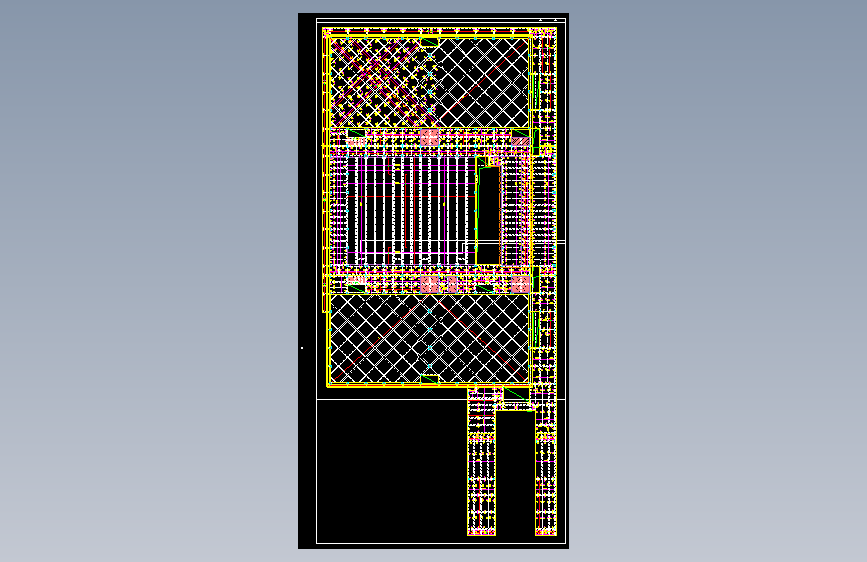

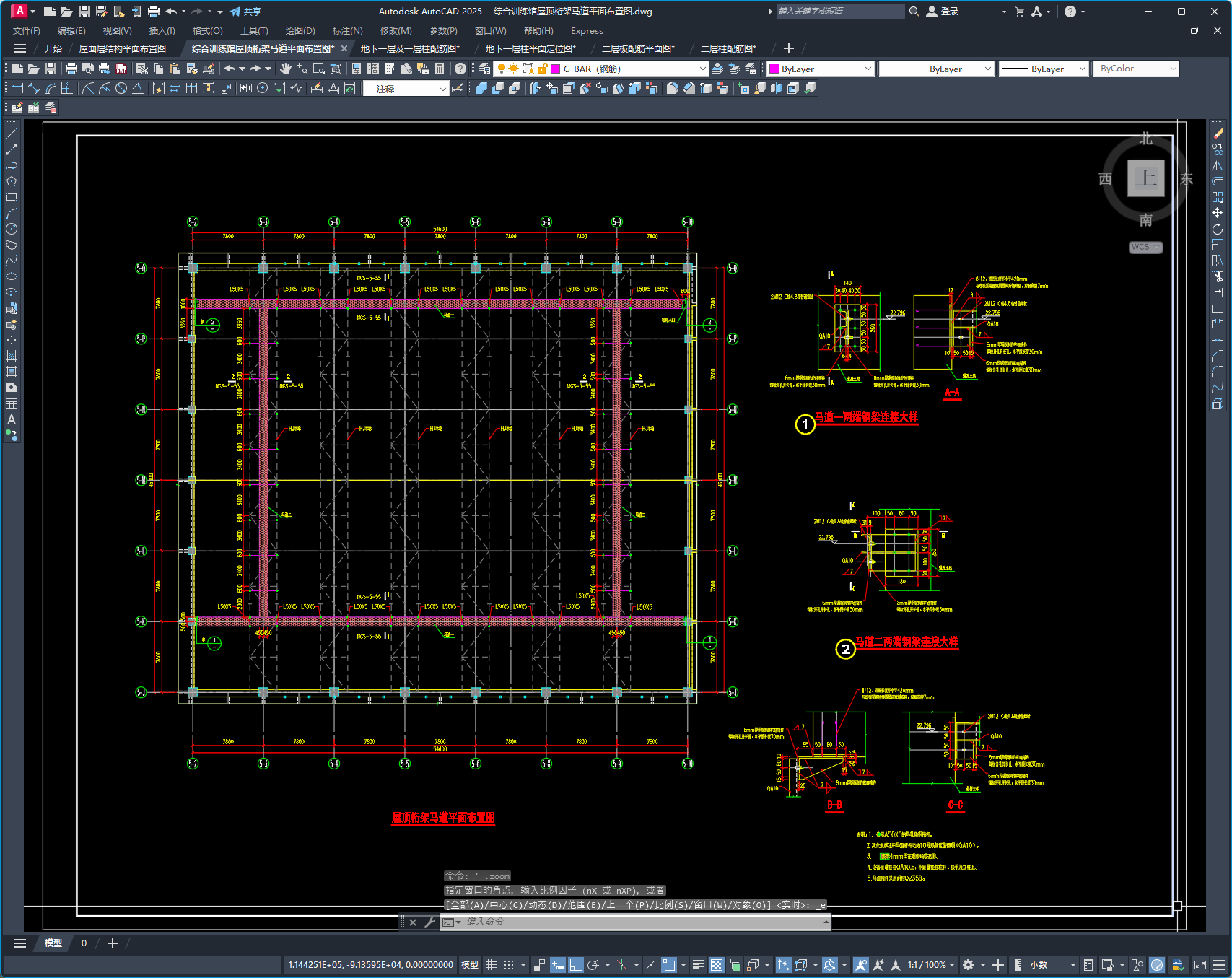

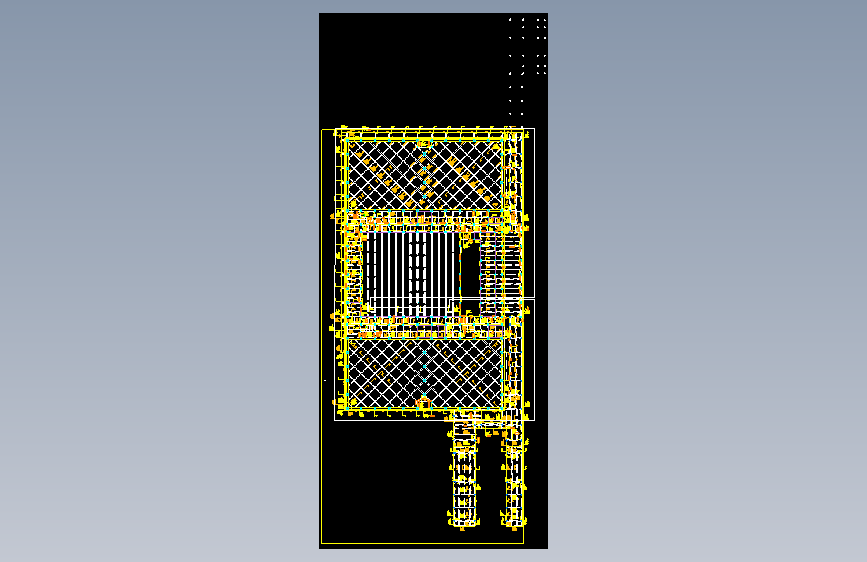

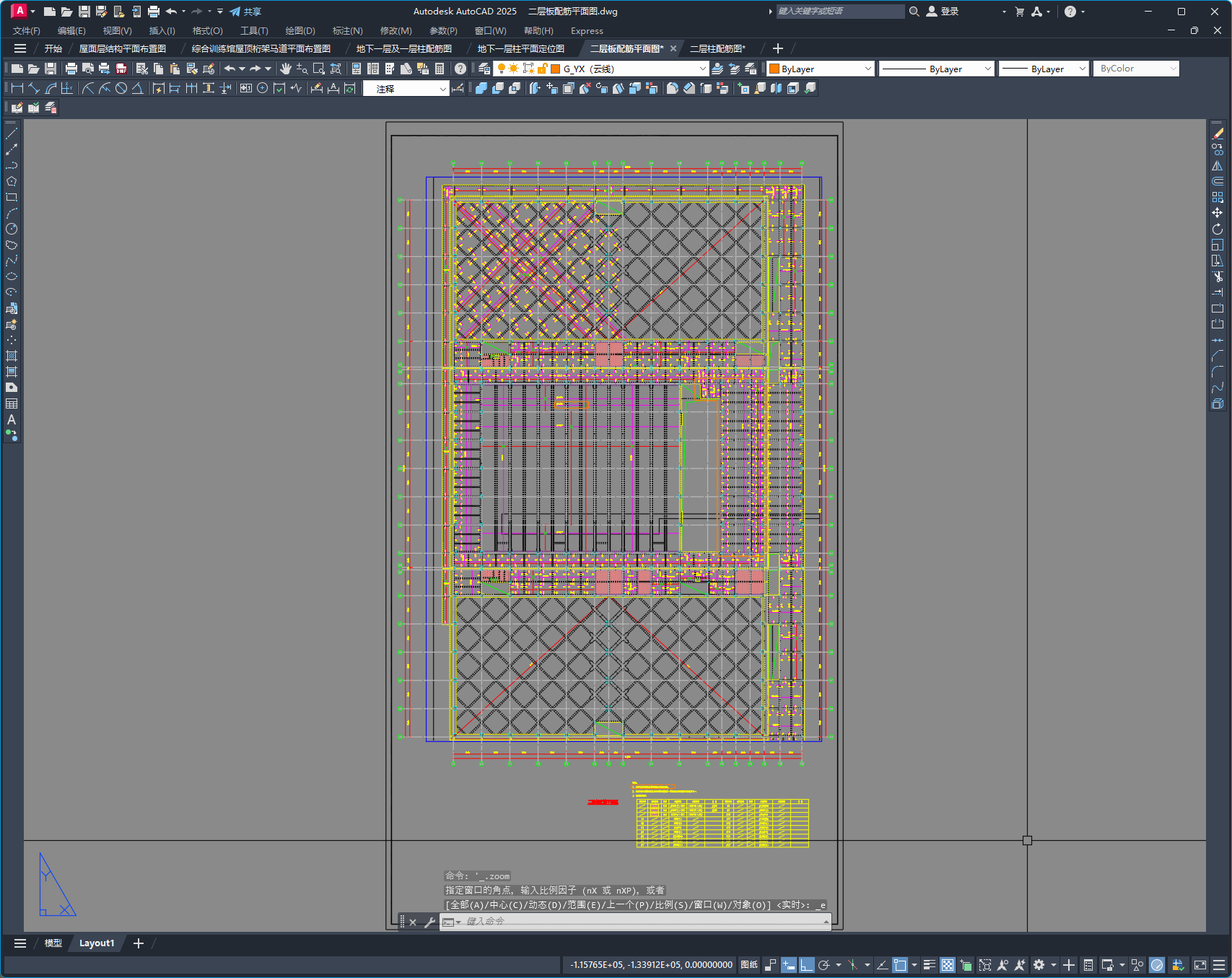

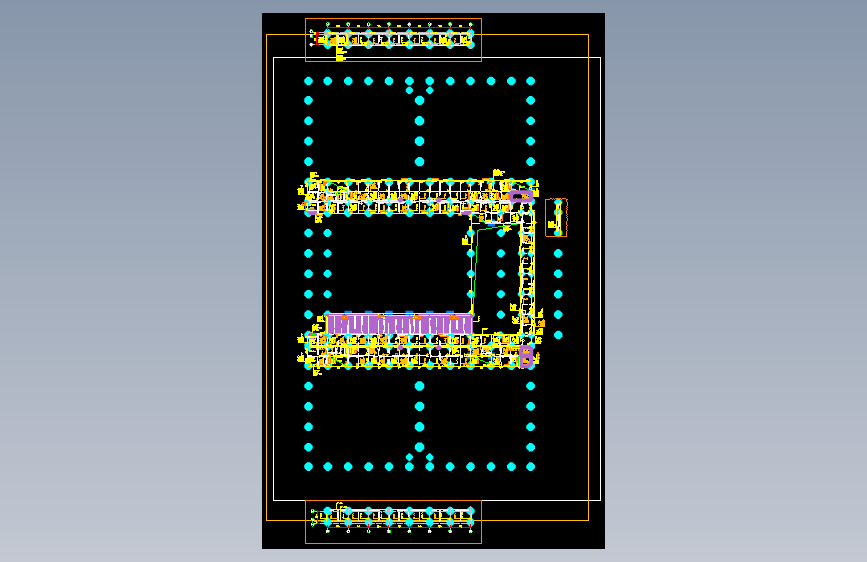

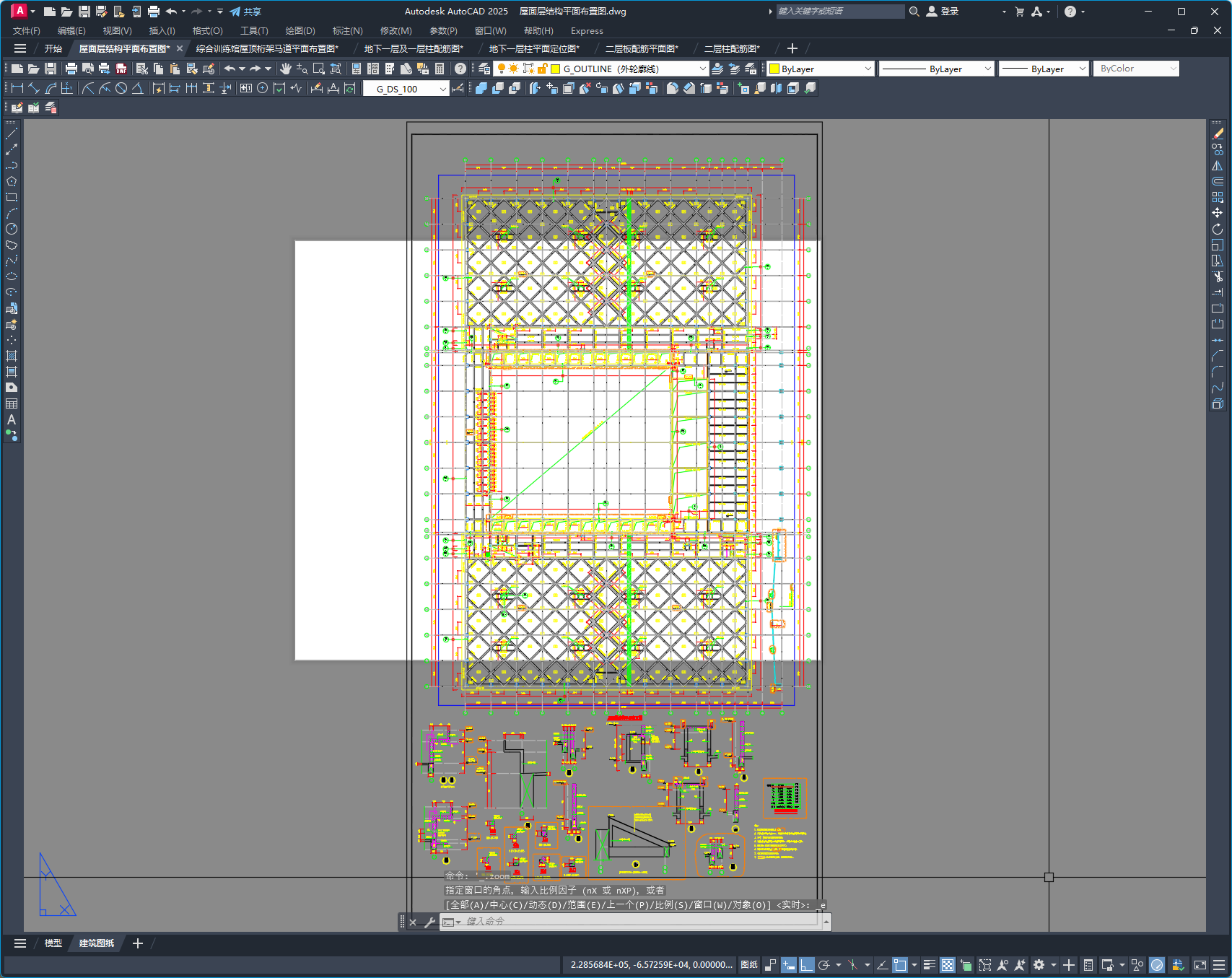

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17338753746540.zip	21.03M
2	12.550标高夹层板配筋平面图.dwg	1.40M
3	12.550标高夹层梁配筋平面图.dwg	1.47M
4	12.550标高夹层结构平面布置图.dwg	1.23M
5	16.850标高夹层板配筋平面图.dwg	1.80M
6	16.850标高夹层梁配筋平面图.dwg	1.91M
7	16.850标高夹层结构平面布置图.dwg	1.28M
8	4.250标高夹层板配筋平面图.dwg	1.44M
9	4.250标高夹层梁配筋平面图.dwg	1.35M
10	4.250标高夹层结构平面布置图.dwg	1.08M
11	LT10详图.dwg	292.55K
12	LT1、LT5详图一.dwg	305.18K
13	LT1、LT5详图二.dwg	343.45K
14	LT2、LT4详图一.dwg	355.52K
15	LT2、LT4详图二.dwg	356.90K
16	LT3详图.dwg	375.03K
17	LT6、LT7详图一.dwg	375.33K
18	LT6、LT7详图三.dwg	316.79K
19	LT6、LT7详图二.dwg	348.70K
20	LT8、LT9详图.dwg	295.31K
21	一层板配筋平面图.dwg	1.22M
22	一层柱平面定位图.dwg	1.69M
23	一层梁配筋平面图.dwg	1.55M
24	一层结构平面布置图.dwg	1.27M
25	二层板配筋平面图.dwg	2.11M
26	二层柱平面定位图.dwg	1.18M
27	二层柱配筋图.dwg	1.04M
28	二层梁配筋平面图.dwg	2.25M
29	二层结构平面布置图.dwg	1.81M
30	人防墙、门框墙配筋详图.dwg	388.00K
31	出屋面层结构平面布置图.dwg	812.75K
32	地下一层及一层柱配筋图.dwg	1.59M
33	地下一层柱平面定位图.dwg	1.73M
34	地下室底板、基础连梁及承台结构平面布置图.dwg	1.45M
35	基础平面布置图.dwg	1.08M
36	室内看台详图一.dwg	400.74K
37	室内看台详图二.dwg	243.11K
38	屋面层板配筋平面图.dwg	1.45M
39	屋面层梁配筋平面图.dwg	1.26M
40	屋面层结构平面布置图.dwg	1.37M
41	架空连廊基础平面布置图.dwg	1.02M
42	架空连廊板配筋平面图.dwg	2.04M
43	架空连廊柱平面定位图.dwg	1.59M
44	架空连廊梁配筋平面图.dwg	2.18M
45	架空连廊结构平面布置图.dwg	1.85M
46	汽车坡道详图、人防主要出入口平面放大图.dwg	972.99K
47	消防、生活水池大样.dwg	364.92K
48	综合训练馆屋架桁架详图.dwg	287.07K
49	综合训练馆屋顶桁架下弦杆结构平面布置图.dwg	247.75K
50	综合训练馆屋顶桁架及上弦支撑平面布置图.dwg	1.34M
51	综合训练馆屋顶桁架支座详图.dwg	345.02K
52	综合训练馆屋顶桁架支撑节点详图.dwg	274.19K
53	综合训练馆屋顶桁架相贯节点详图.dwg	333.05K
54	综合训练馆屋顶桁架马道平面布置图.dwg	1.38M
55	综合训练馆屋顶桁架马道节点详图.dwg	379.41K
56	综合训练馆钢箱梁节点详图.dwg	356.56K
57	人工挖孔（冲孔）灌注桩设计说明.dwg	347.46K
58	人防地下室结构设计说明.dwg	262.09K
59	室外田径场深层水泥搅拌桩平面布置图.dwg	301.89K
60	楼梯制图规则及构造详图.dwg	446.65K
61	结构设计总说明.dwg	436.71K
62	钢筋混凝土剪力墙设计及构造说明.dwg	474.26K
63	钢筋混凝土板梁柱设计及构造说明.dwg	625.98K
64	钢结构设计及构造说明.dwg	422.23K

此图纸下载需要75金币

立即下载

发布者

辛奇迹

创作: 2480

粉丝: 10

加入时间：2023-03-15

私信

关注

模型信息

图纸ID：1706960

图纸格式：dwg

文件大小：21.54M

所需金币：75

上传时间：2024-12-11 08:03:10

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2000

标签

图纸简介

本工程项目位于深圳市，含1座2层的综合训练馆、1座2层的游泳跳水训练馆和两个室外田径场，场地内局部设置有1层地下室，地下室为停车库及设备用房，并设置有核6常6级的战时人防防护单元。　　全套61张图纸，包括结构平面布置图，梁、柱配筋图，墙柱定位图，人防墙、门框墙配筋详图，地下室底板、基础连梁及承台结构平面布置图等。
