东北某大学体育馆结构图(ID:1706982)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17338782045388.zip | 9.87M |

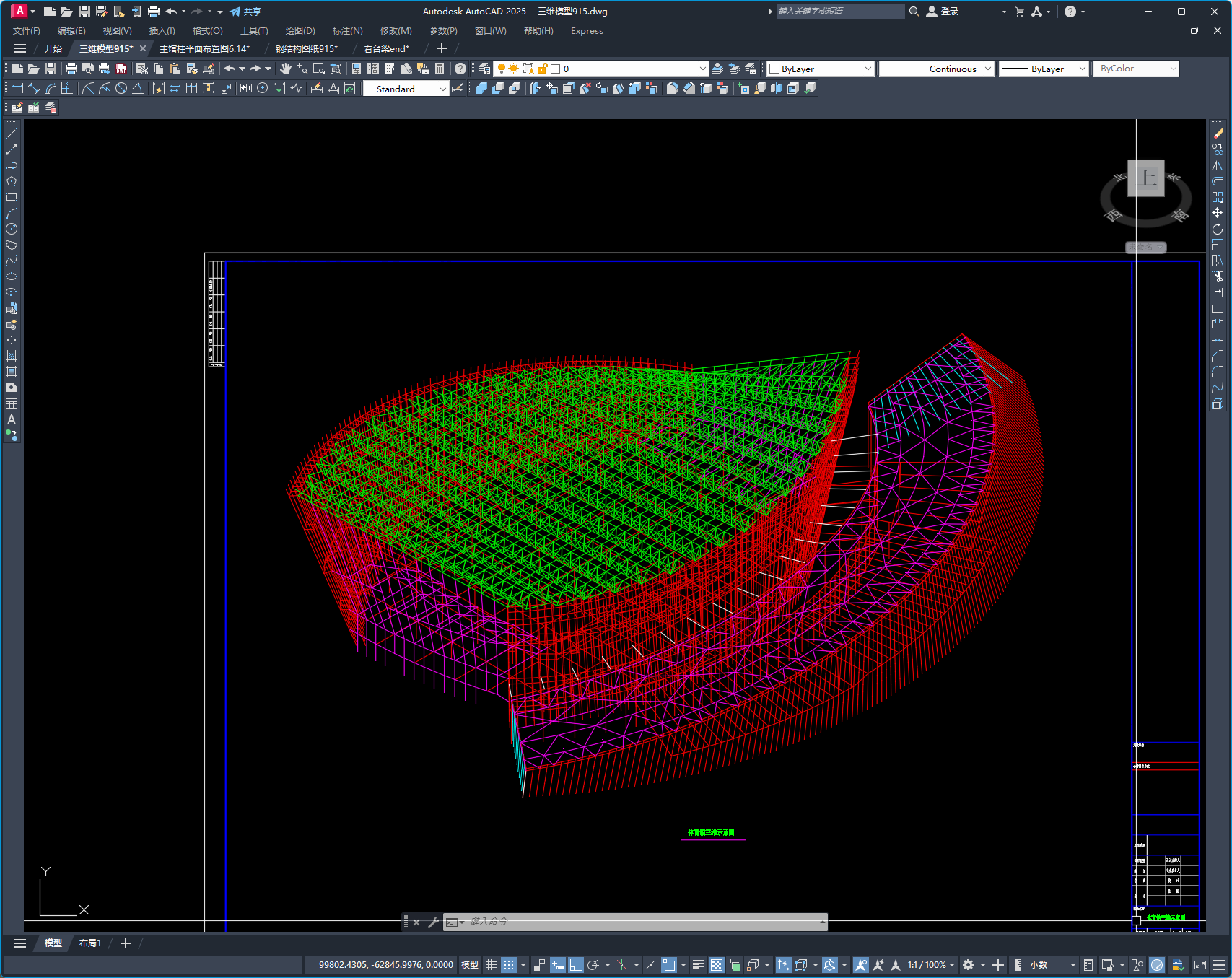

2 | 三维模型915.dwg | 959.50K |
3 | 主馆ACAD轴线斜柱及环梁模板图06.14.dwg | 383.33K |

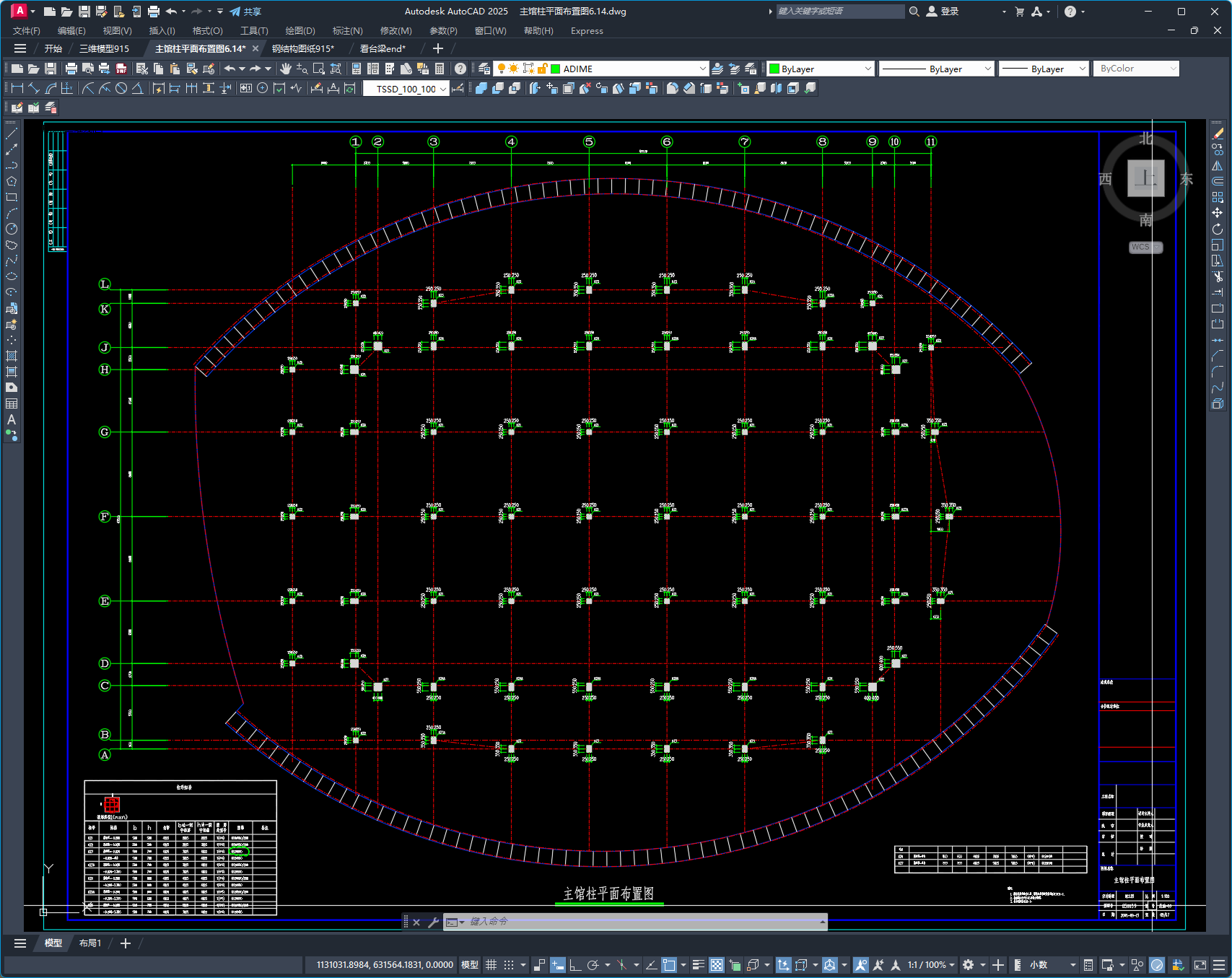

4 | 主馆柱平面布置图6.14.dwg | 715.13K |
5 | 主馆标高-0.200梁板配筋图7.03.dwg | 1.08M |
6 | 主馆标高3.380梁板配筋图7.03.dwg | 2.45M |
7 | 基础存档.dwg | 1.77M |
8 | 尖劈柱配筋.dwg | 492.83K |
9 | 柱定位.dwg | 958.60K |
10 | 楼梯915.dwg | 482.45K |
11 | 楼梯结构06.22.dwg | 722.56K |
12 | 留洞9.18.dwg | 399.52K |

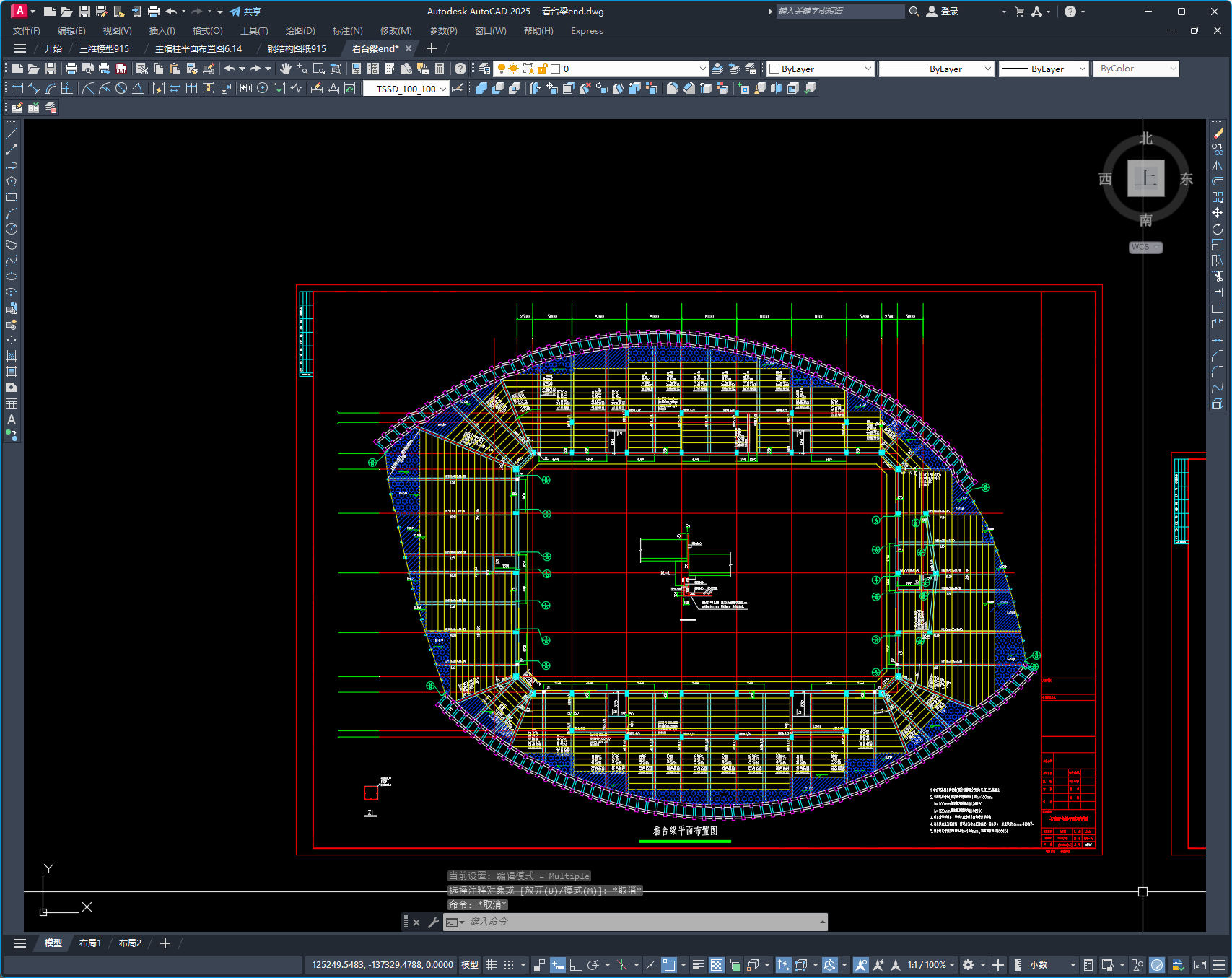

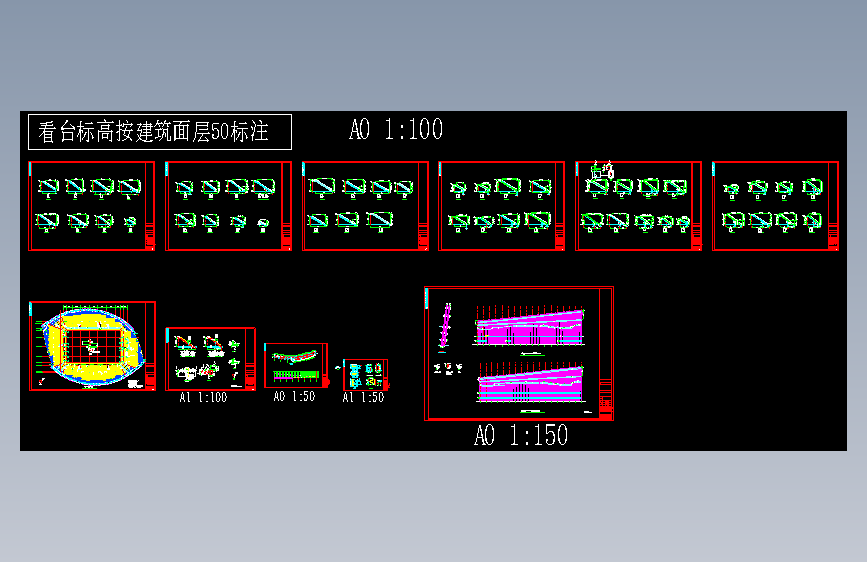

13 | 看台梁end.dwg | 2.53M |
14 | 结构图纸目录915.dwg | 115.54K |
15 | 训练馆结构布置图915.dwg | 3.47M |
16 | 说明书915.dwg | 252.60K |

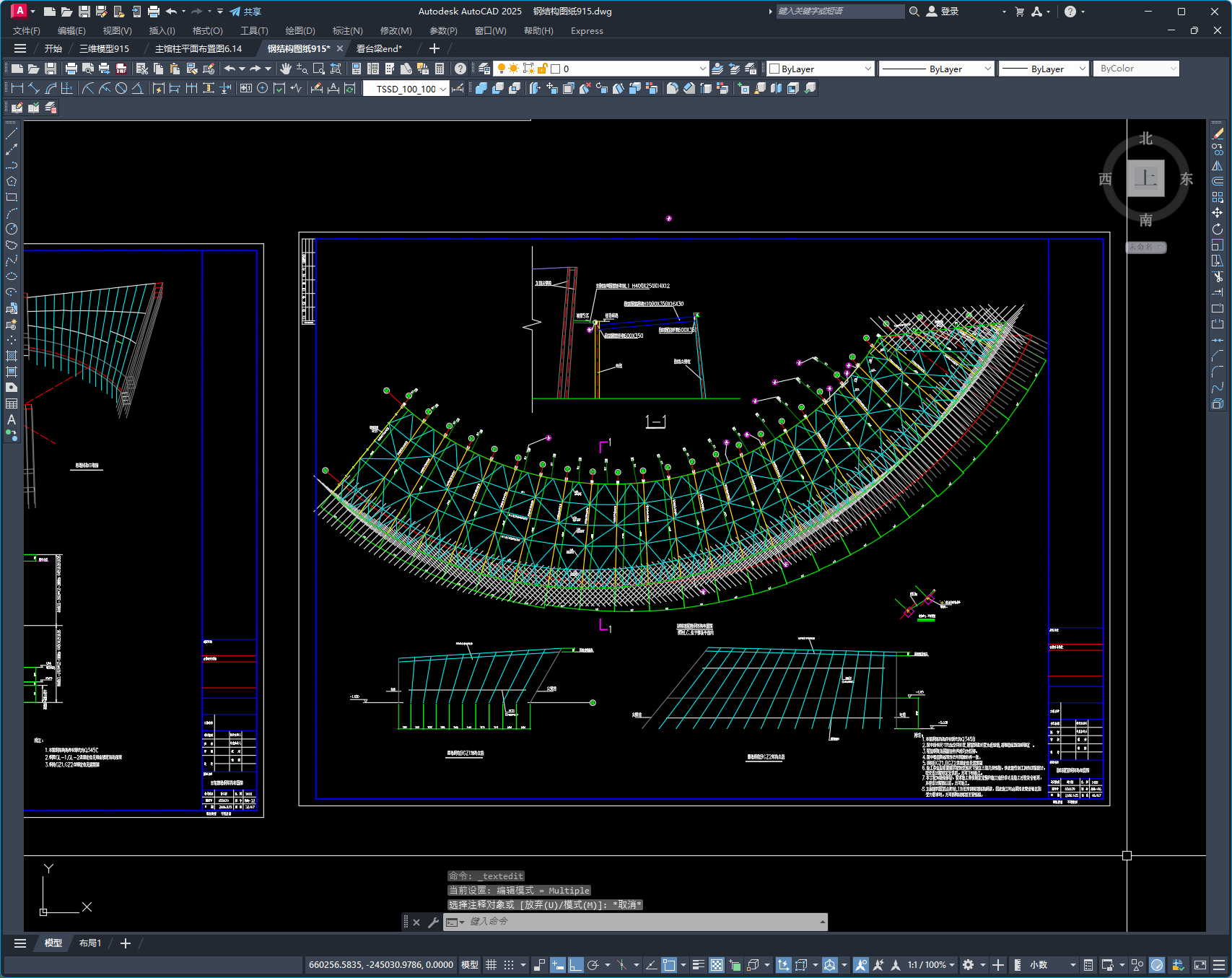

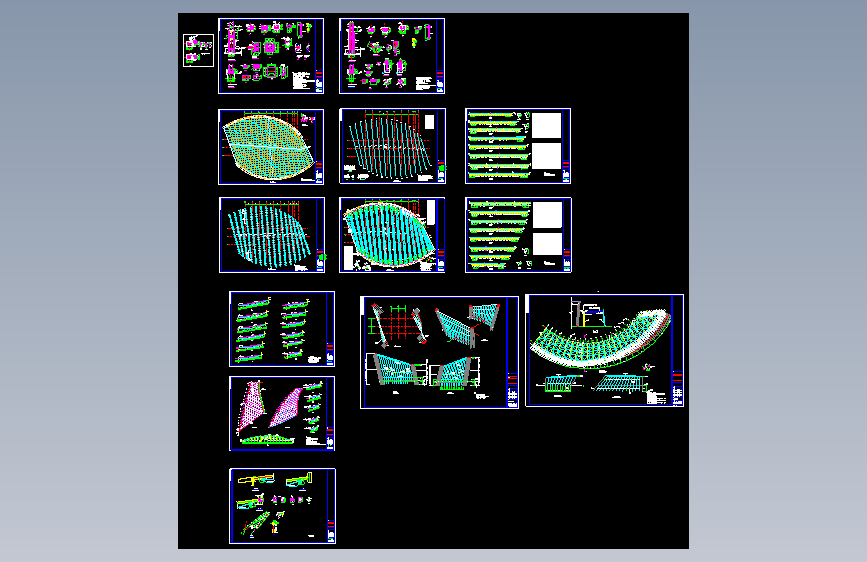

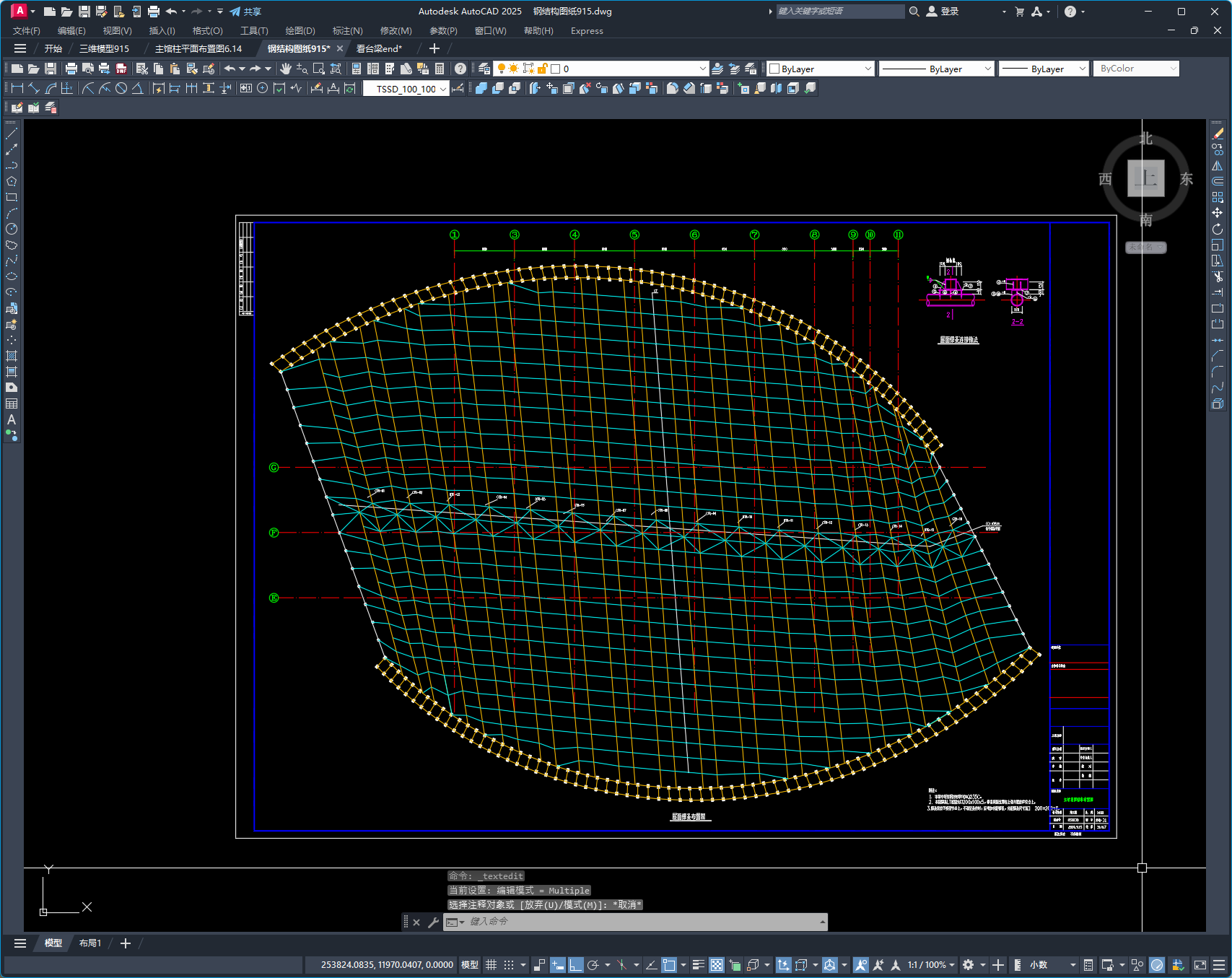

17 | 钢结构图纸915.dwg | 4.21M |
18 | 预埋件915.dwg | 1.76M |
此图纸下载需要200金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间:2023-03-15

模型信息
图纸格式:dwg
文件大小:10.11M
所需金币:200
上传时间:2024-12-11 08:50:09
是否可编辑:可修改,包括参数
版本:AutoCAD 2000
标签
图纸简介
本次设计为:东北某大学体育馆结构图
地震设防烈度为 7度,设计基本地震加速度为 0.10g,设计地震分组为第一组。
设计基准期为 50年的基本风压值为 0.65KN/㎡ ,基本雪压 :0.35KN/㎡。
本工程采用筏形基础
本工程混凝土结构主要结构形式:
体育主馆楼层结构采用现浇混凝土框架结构,看台板采用预制混凝土板。训练馆楼层结构采用现浇混凝土框架结构,楼层梁采用现浇预应力混凝土梁。地下室底板采用梁筏式基础。
图纸包括:
结构工程说明书、体育馆三维示意图、基础梁平面布置图、基础底板平面布置图、通风地沟平面图、1、2号汽车坡道大样图、基础详图、出口台阶配筋图、主
