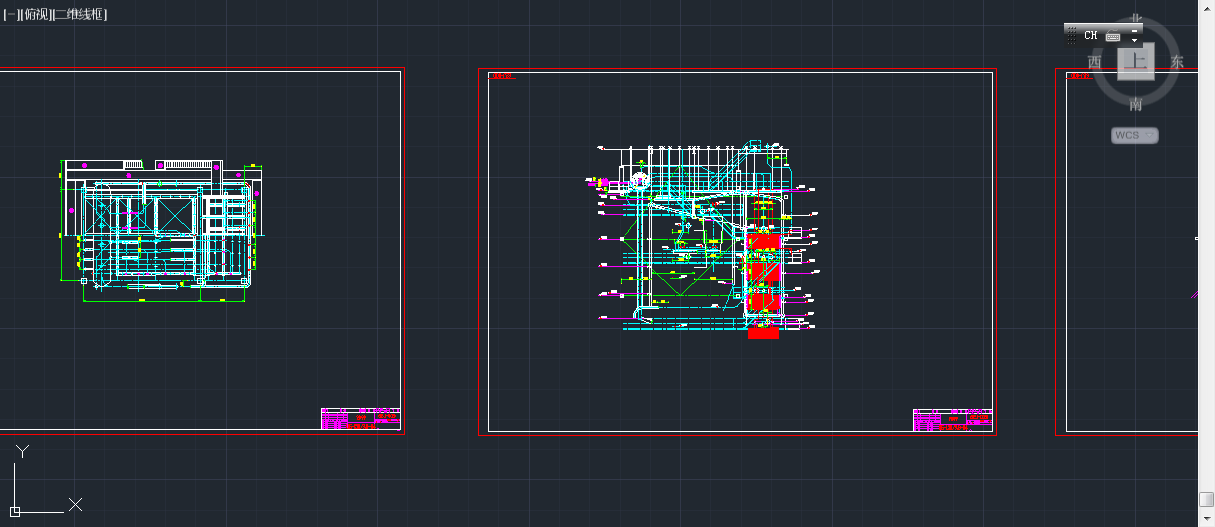

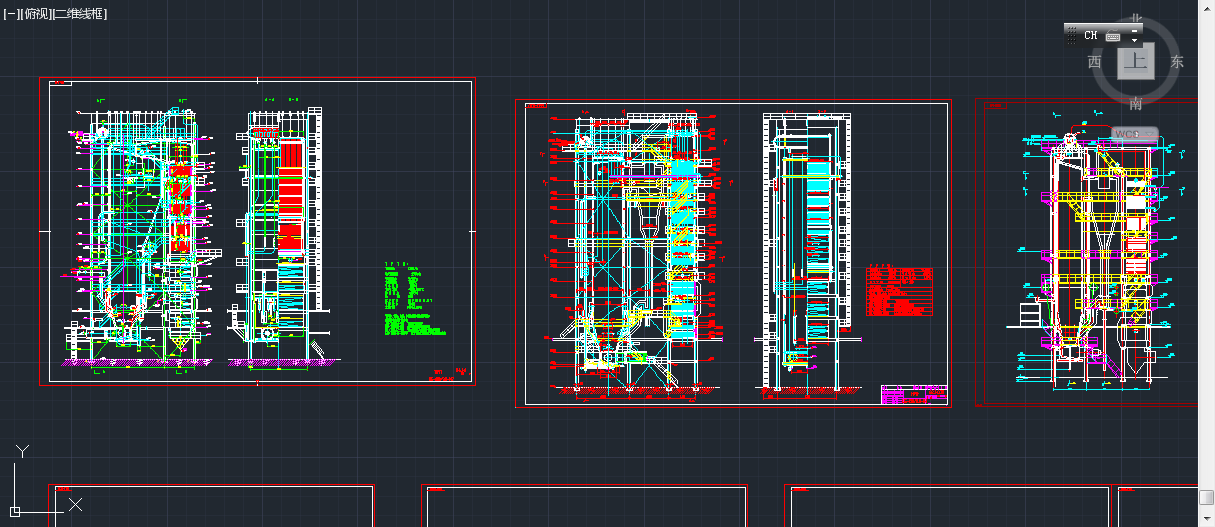

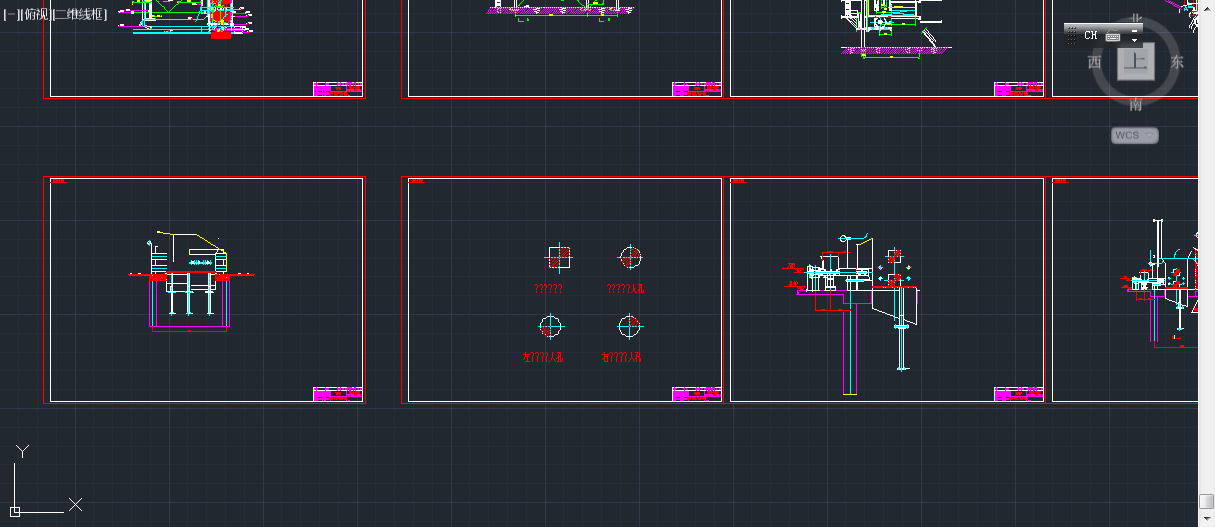

大型循环流化床锅炉图
（ID:1709422）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 大型循环流化床锅炉图.dwg | 1.64M |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：1709422
图纸格式：dwg
文件大小：1.31M
所需金币：30
上传时间：2024-12-12 10:48:32
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2013
标签
图纸简介

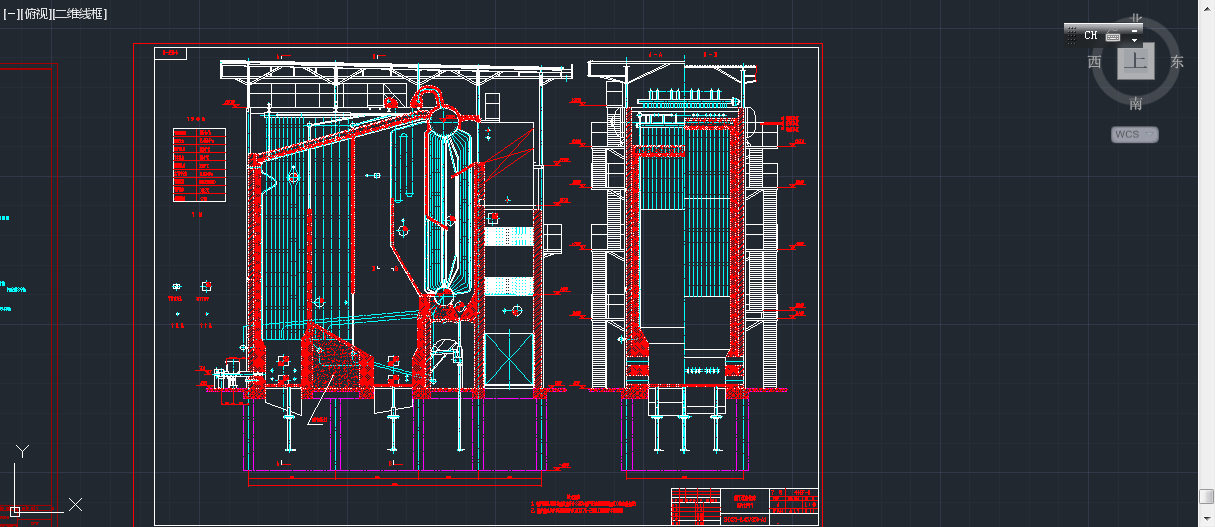

锅炉采用单锅筒，自然循环方式，总体上分为前部及尾部两个竖井。前部竖井为总吊结构，四周由膜式水冷壁组成。自下而上，依次为一次风室、密相区、稀相区，尾部烟道自上而下依次为高温过热器、低温过热器及省煤器、空气预热器。尾部竖井采用支撑结构，两竖井之间由立式旋风分离器相连通，分离器下部联接回送装置及灰冷却器。
