湖北某液压件有限公司门式钢架工业厂房结构施工图
（ID:1711908）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 湖北某液压件有限公司门式钢架工业厂房结构施工图.dwg | 6.21M |
此图纸下载需要65金币
立即下载
发布者
模型信息
图纸ID：1711908
图纸格式：dwg
文件大小：2.21M
所需金币：65
上传时间：2024-12-13 07:41:12
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2000
标签
图纸简介
本次设计为：湖北某液压件有限公司门式钢架工业厂房结构施工图
本工程结构形式为双坡单跨门式刚架。
基本风压：0.35KN/㎡
基本雪压：0.35KN/㎡
地震作用： 6度
本工程采用轻型彩色压型钢板作为围护材料，以焊接H型钢变截面钢架作为承力框架。屋盖系统--C型钢檩条及十字交叉圆钢支撑组成的屋面横向水平支撑。钢柱系统--钢柱为焊接H型实腹柱。
图纸包括：

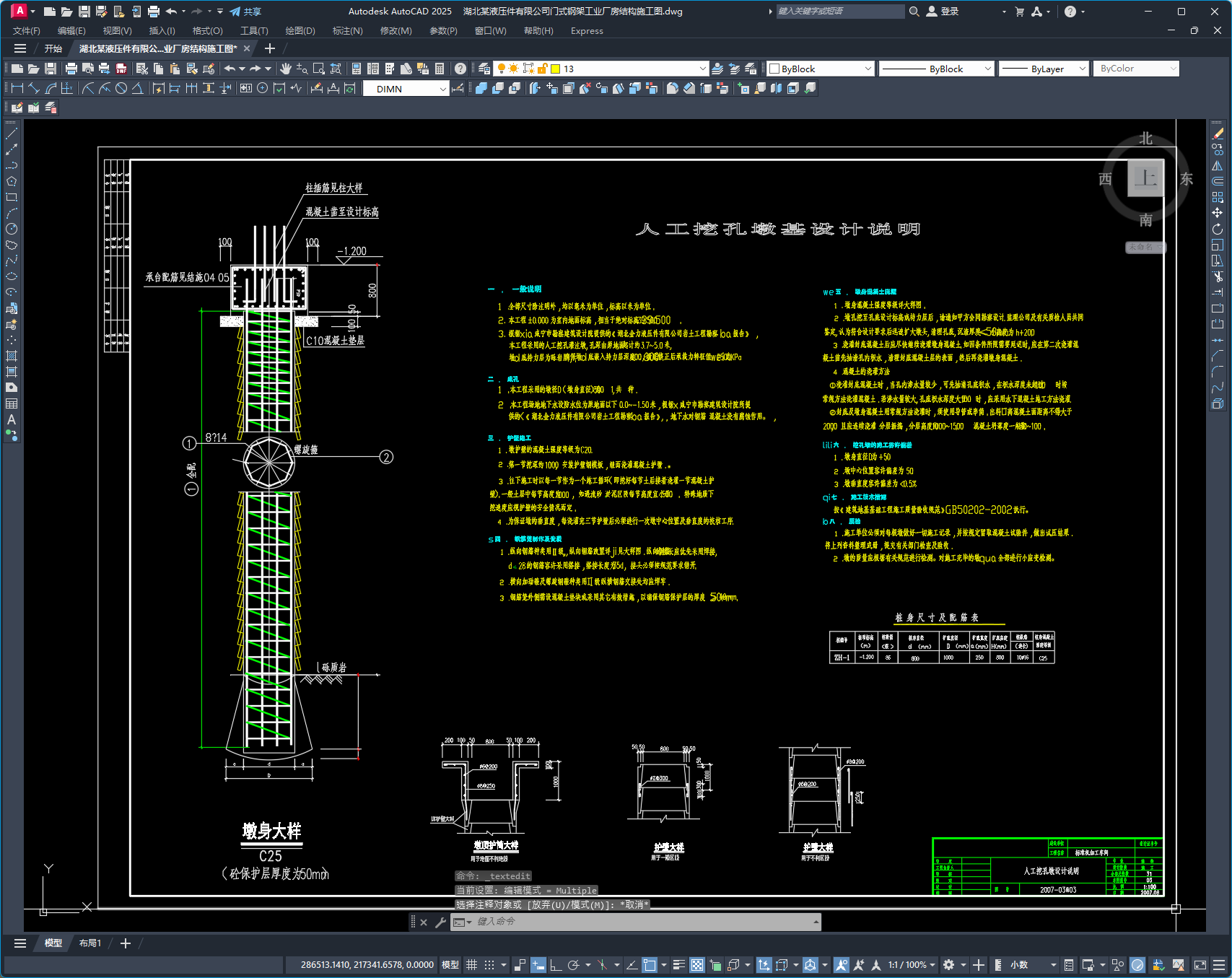

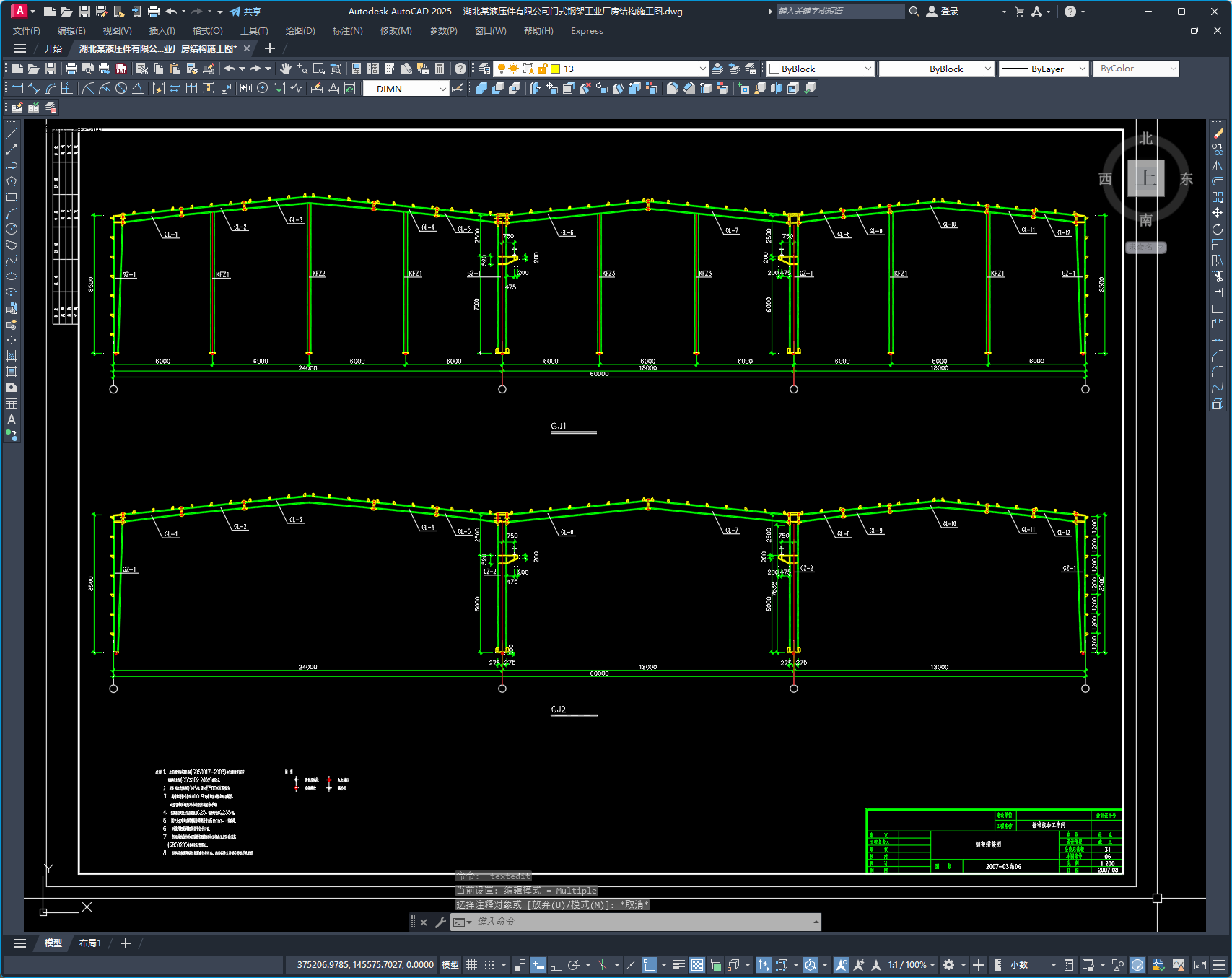

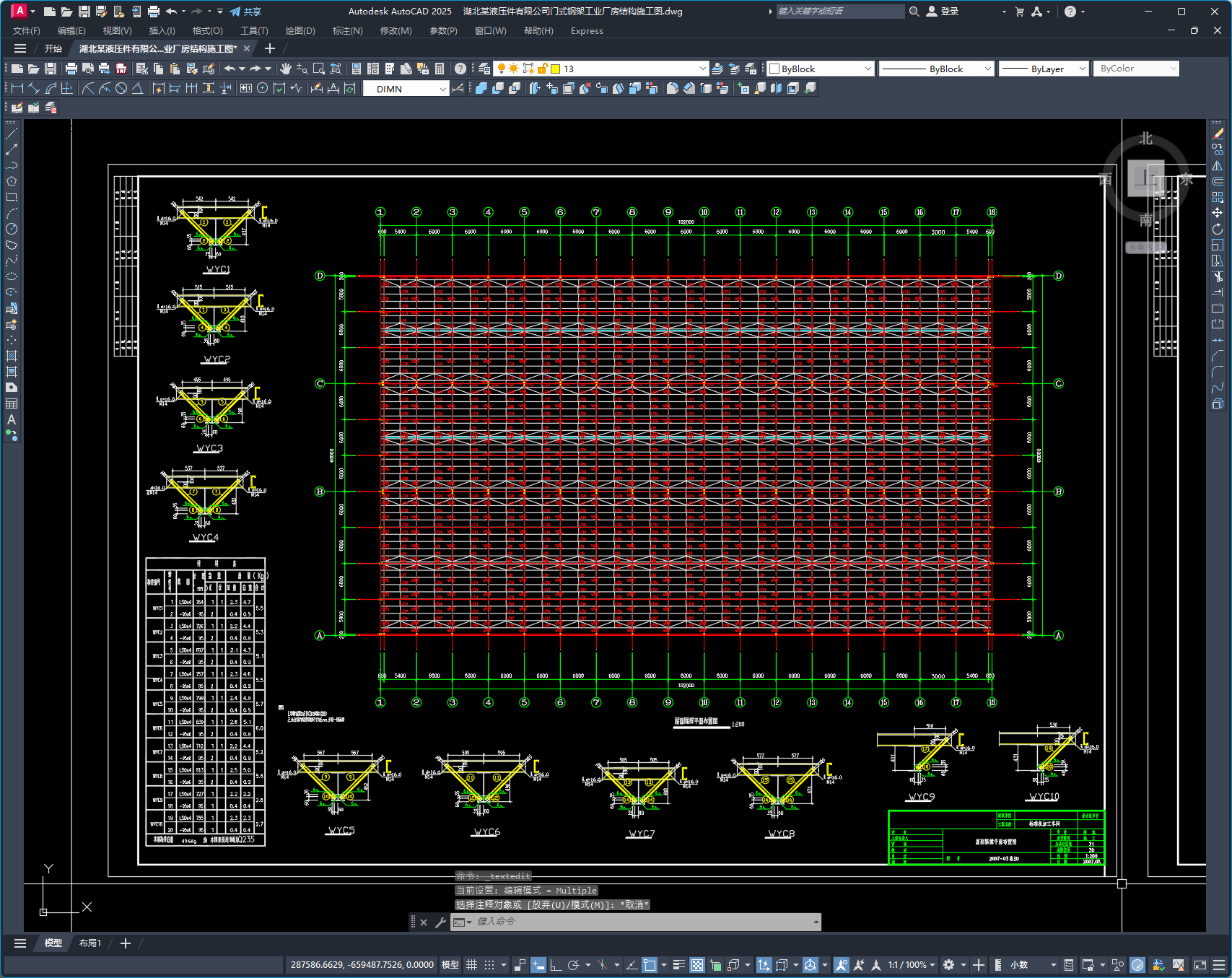

钢结构设计说明、人工挖孔桩总说明、GJ拼装图、GL加工图、立面墙梁布置图、墙梁加工图、屋面水平支撑加工图、柱间支撑大样、墙梁加工图、屋面系杆、水平支撑、平面布置图、屋面檩条、拉条平面布置图、屋面隅撑平面布置图、
