东莞某用品市场钢结构汽车展厅图
（ID:1715899）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 东莞某用品市场钢结构汽车展厅图.dwg | 6.85M |
此图纸下载需要65金币
立即下载
发布者
模型信息
图纸ID：1715899
图纸格式：dwg
文件大小：2.31M
所需金币：65
上传时间：2024-12-15 10:38:20
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2000
标签
图纸简介
本次设计为：东莞某用品市场钢结构汽车展厅图
抗震设防烈度为七度
基本风压：0.55KN/㎡
本工程为单层钢结构汽车展厅，跨度为6~9M，柱距为6~8M，屋面采用彩色钢板，墙面采用砖墙，。
屋顶网架结构形式：正放四角锥
网架矢高：1000mm
支承条件：下弦柱点支承
图纸包括：

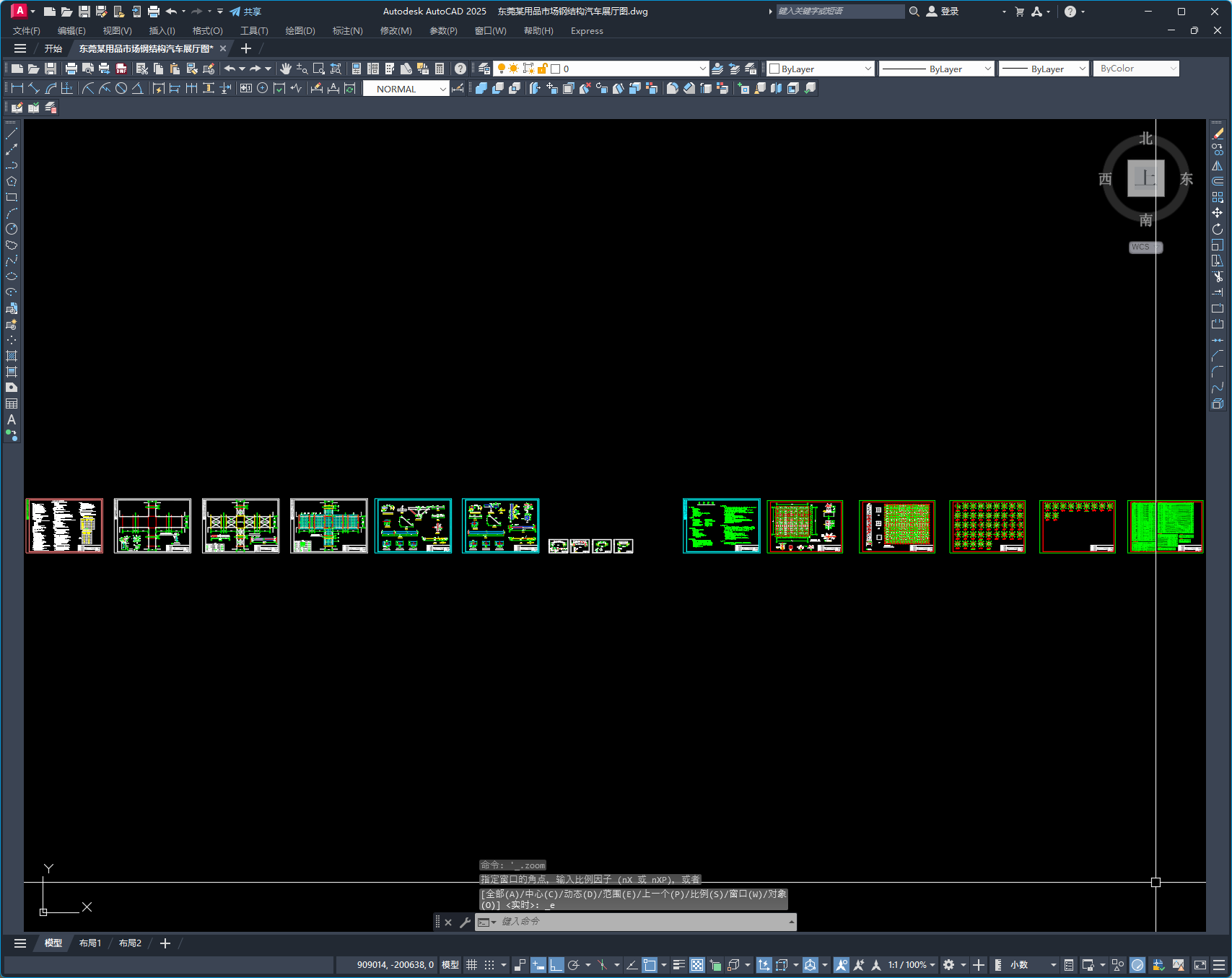

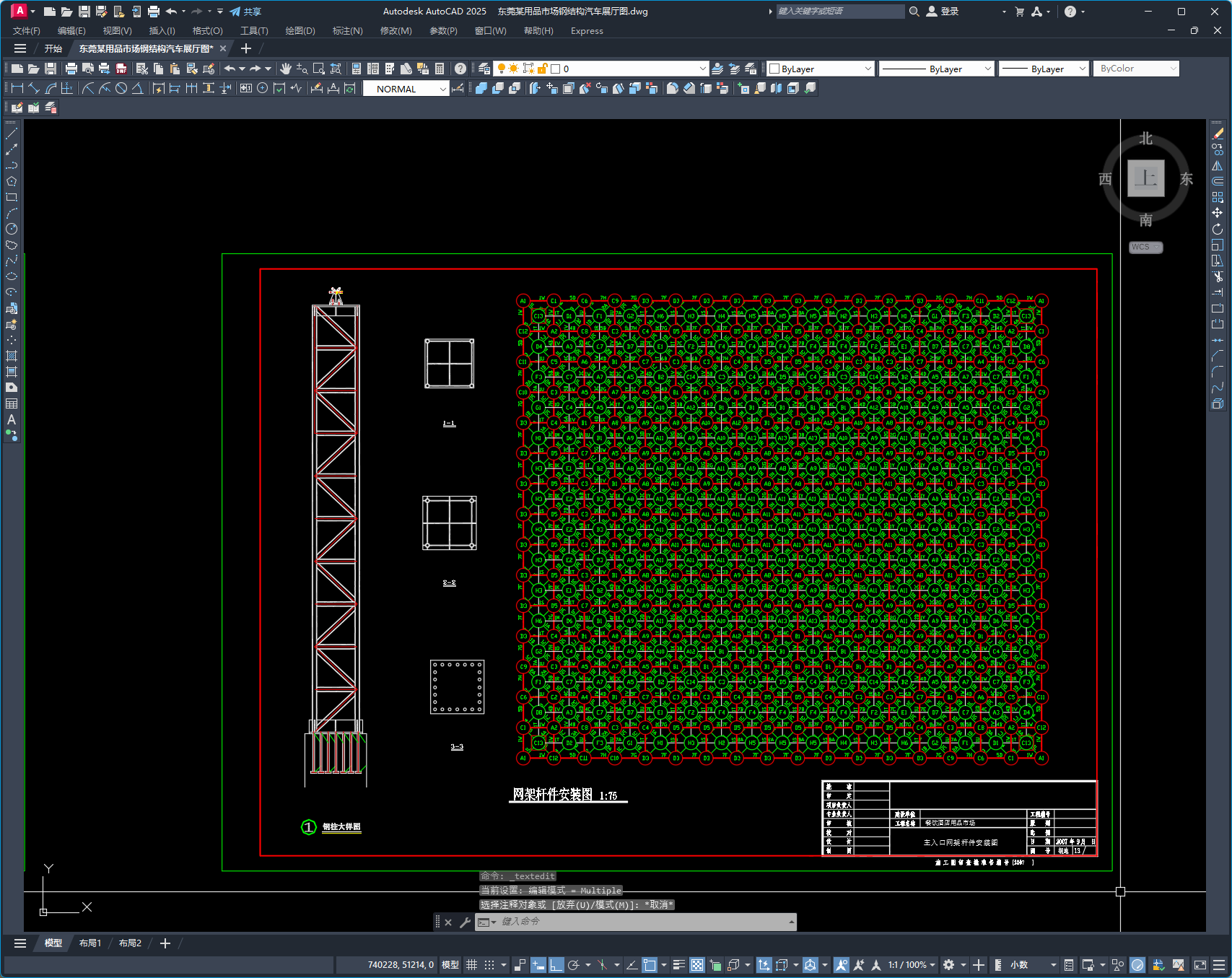

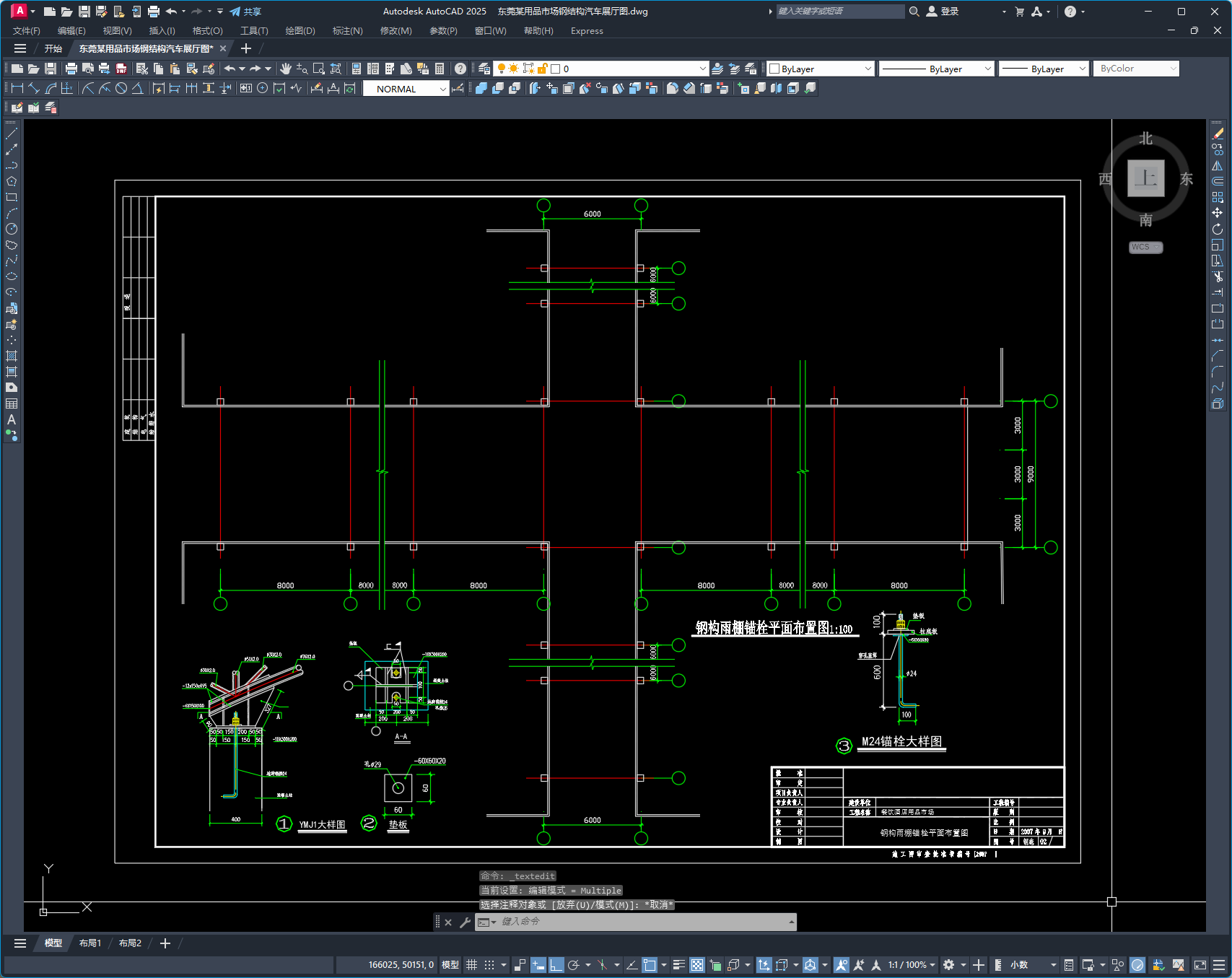

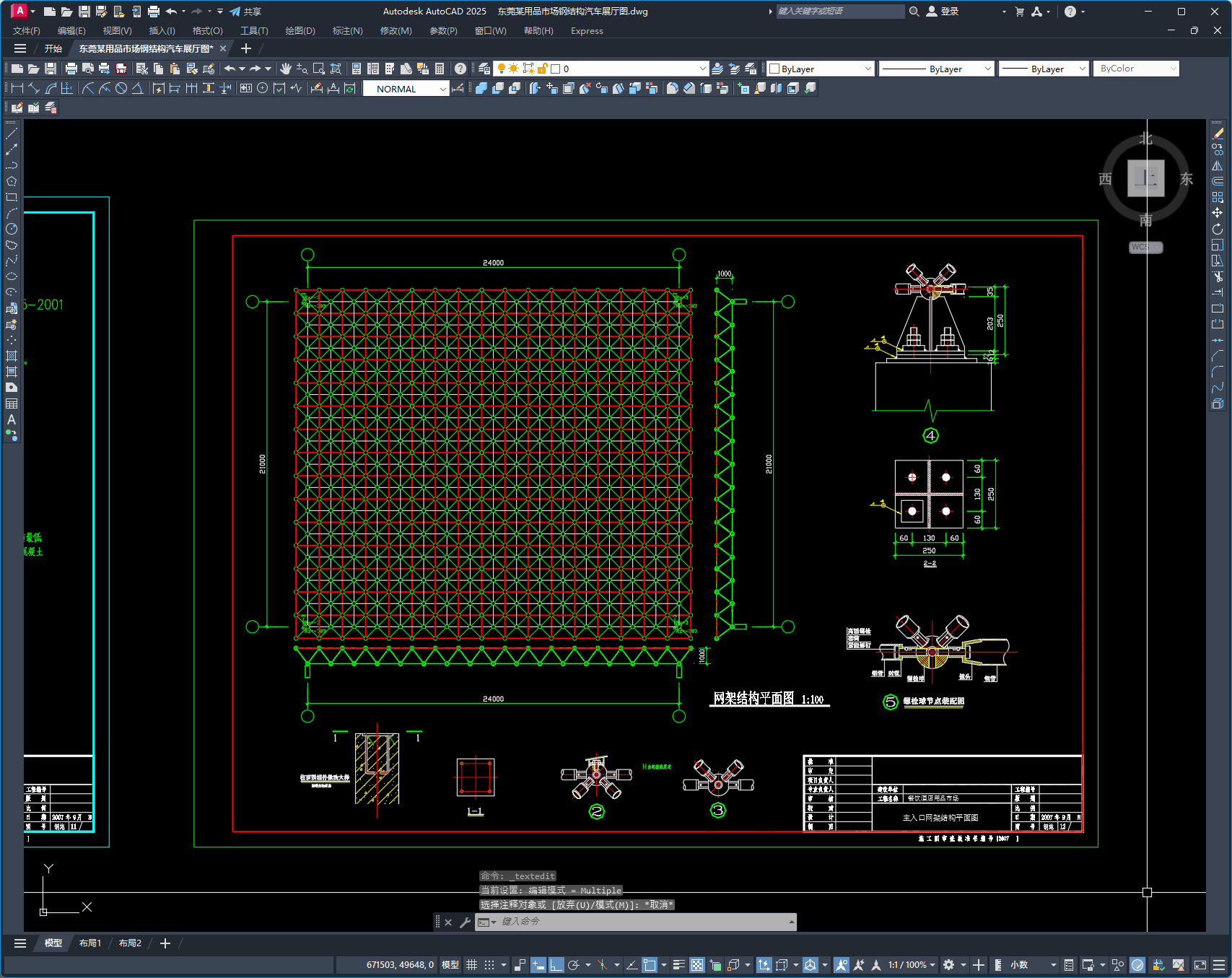

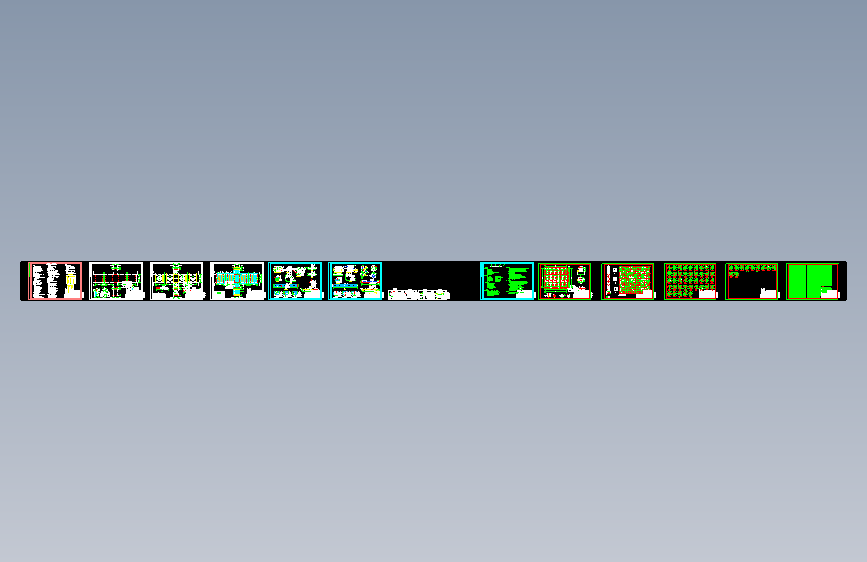

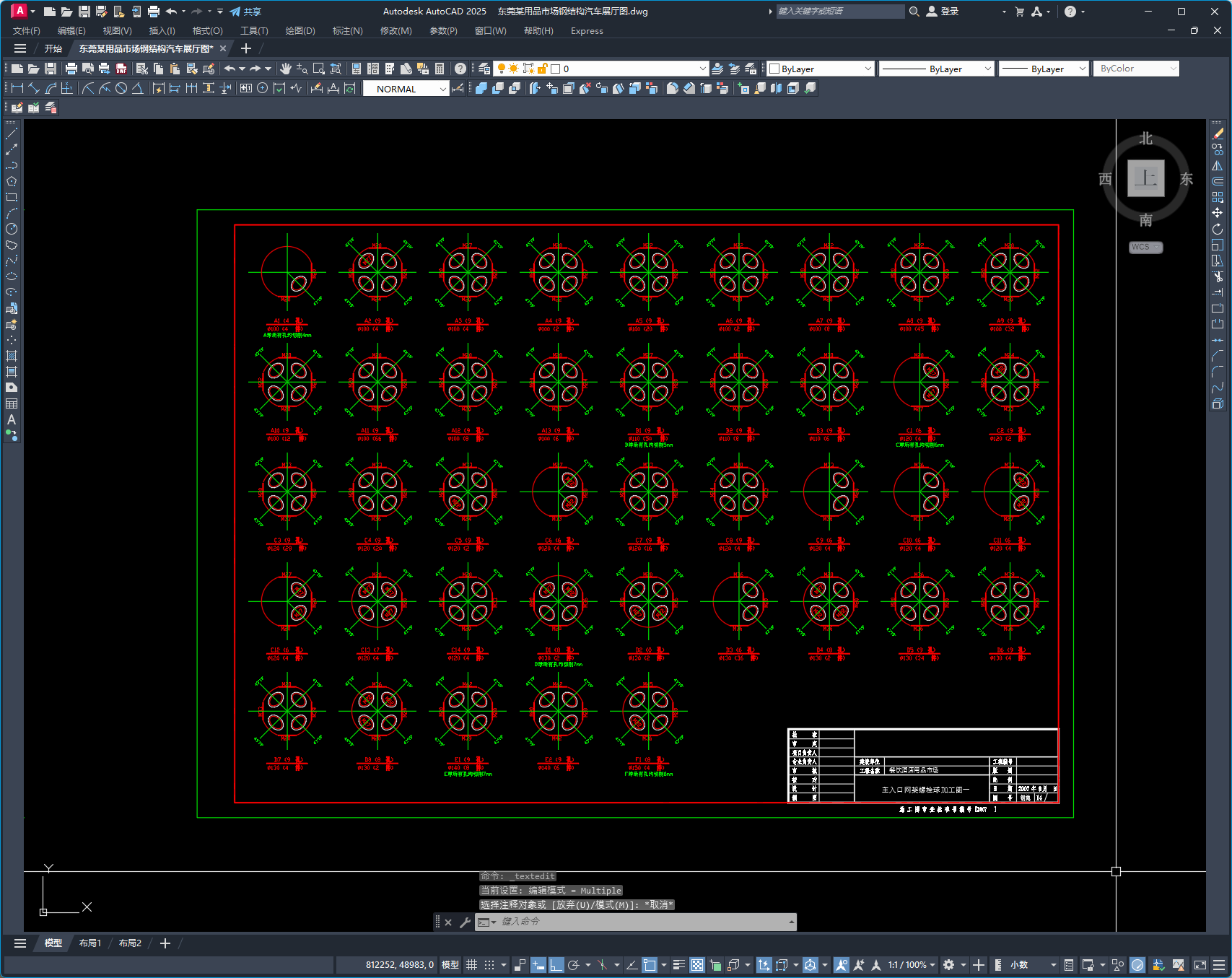

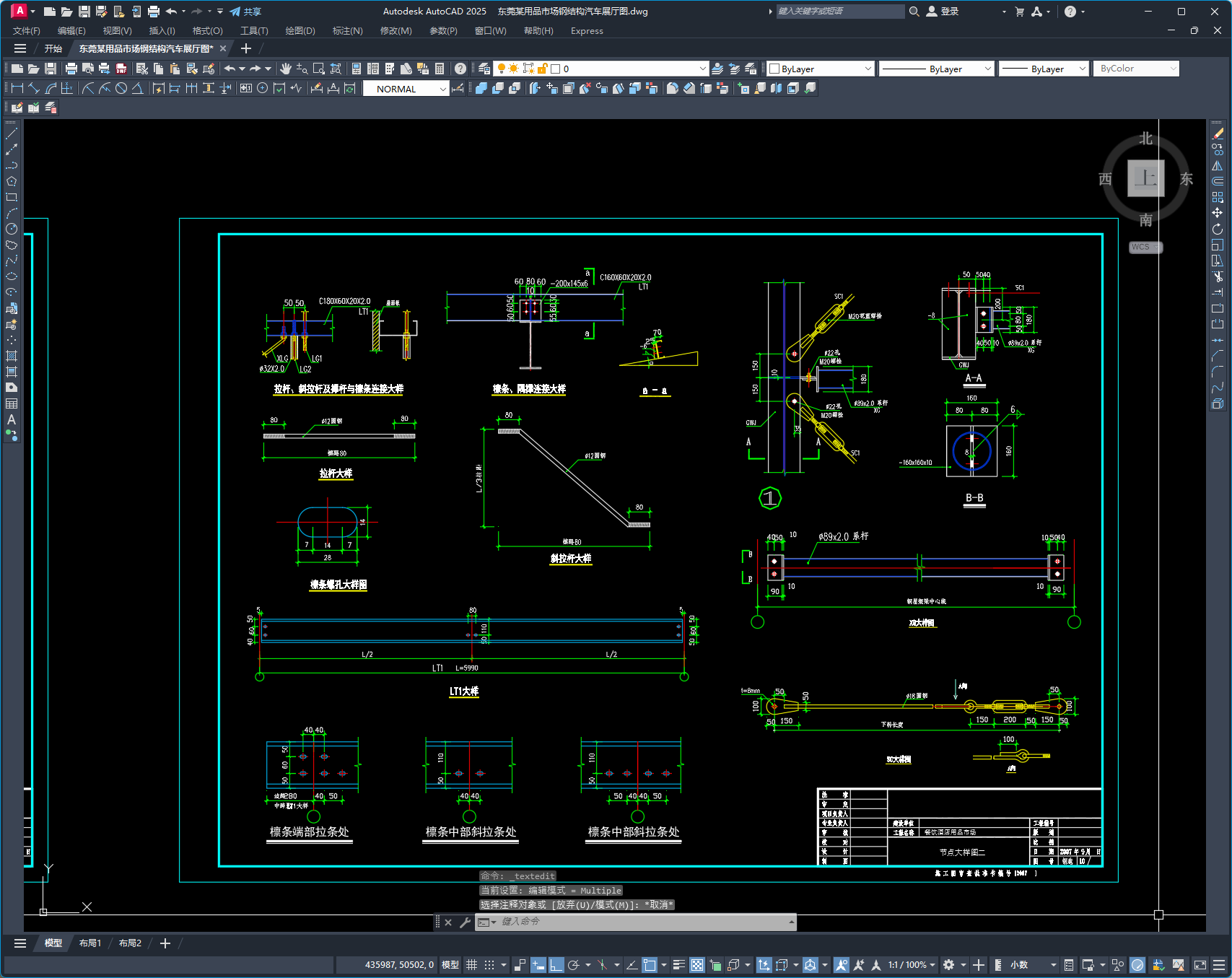

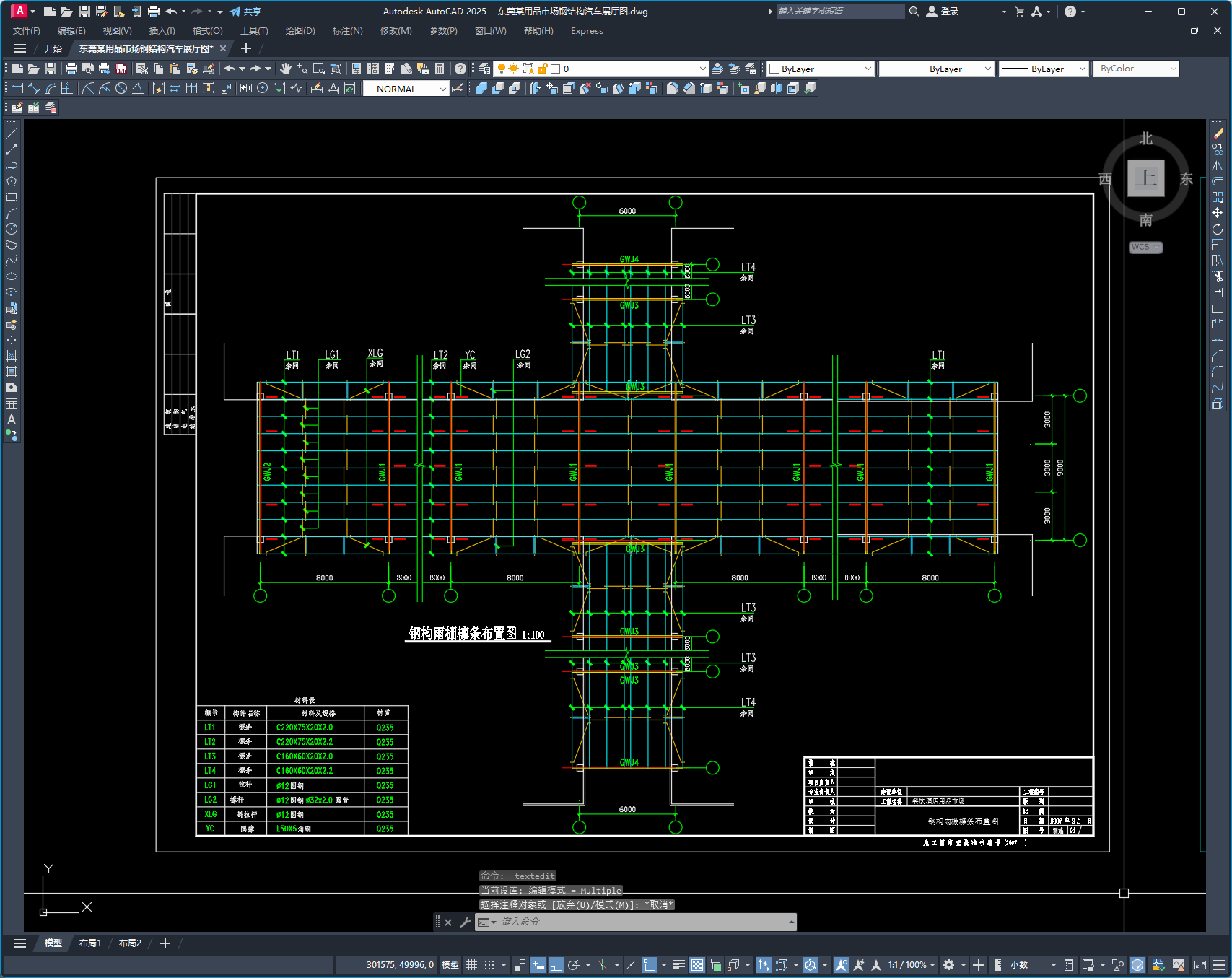

钢结构设计总说明、钢构雨棚锚栓平面布置图、钢构雨棚结构平面图、钢构雨棚檩条布置图、节点大样图、GWJ大样图、网架设计总说明、主入口网架结构平面图、主入口网架杆件安装图、主入口网架螺栓球加工图、主入口网架材料表共16张图纸。
