试件轴压撞击测试装置
(ID:1732655)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 2维工程图.dwg | 124.02K |
| 2 | GB27-88六角头铰制孔用螺栓M20×808.8级.SLDPRT | 140.33K |
| 3 | GB27-88六角头铰制孔用螺栓M24×908.8级加长.SLDPRT | 98.71K |
| 4 | 分配梁.SLDPRT | 126.57K |
| 5 | 底座.SLDPRT | 126.34K |
| 6 | 托力架.SLDPRT | 555.33K |
| 7 | 挂钩.SLDPRT | 93.56K |
| 8 | 机架.SLDPRT | 882.67K |
| 9 | 标本.SLDPRT | 105.93K |
| 10 | 框.SLDPRT | 388.46K |
| 11 | 电动分离机.SLDPRT | 95.79K |
| 12 | 电动机.SLDPRT | 137.81K |
| 13 | 绳子.SLDPRT | 68.37K |
| 14 | 绳子2.SLDPRT | 71.07K |
| 15 | 绳组.SLDPRT | 74.15K |
| 16 | 装配体1.SLDASM | 701.52K |
此图纸下载需要100金币
立即下载
模型信息
图纸ID:1732655
图纸格式:dwg,sldprt,sldasm
文件大小:3.68M
所需金币:100
上传时间:2024-12-21 21:31:05
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2021
标签
撞击测试
撞击试验台
测试装置
轴压测试
图纸简介

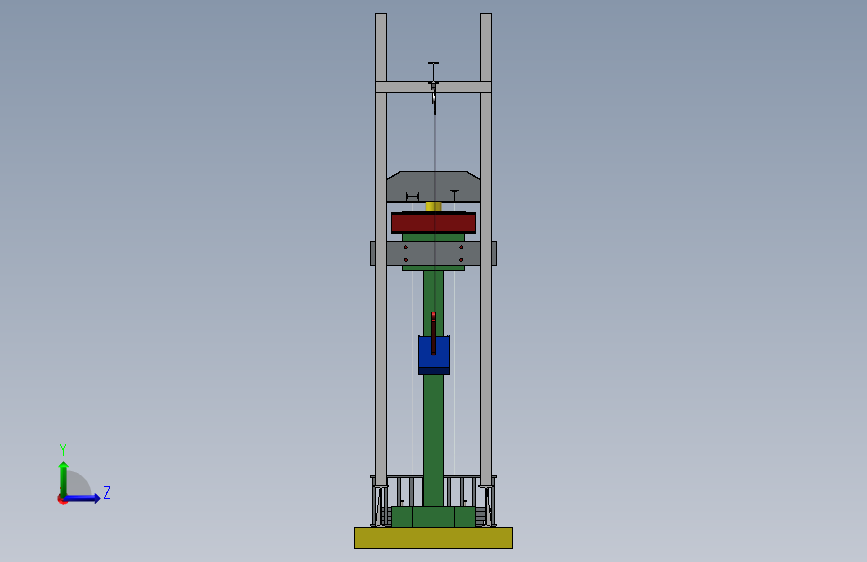

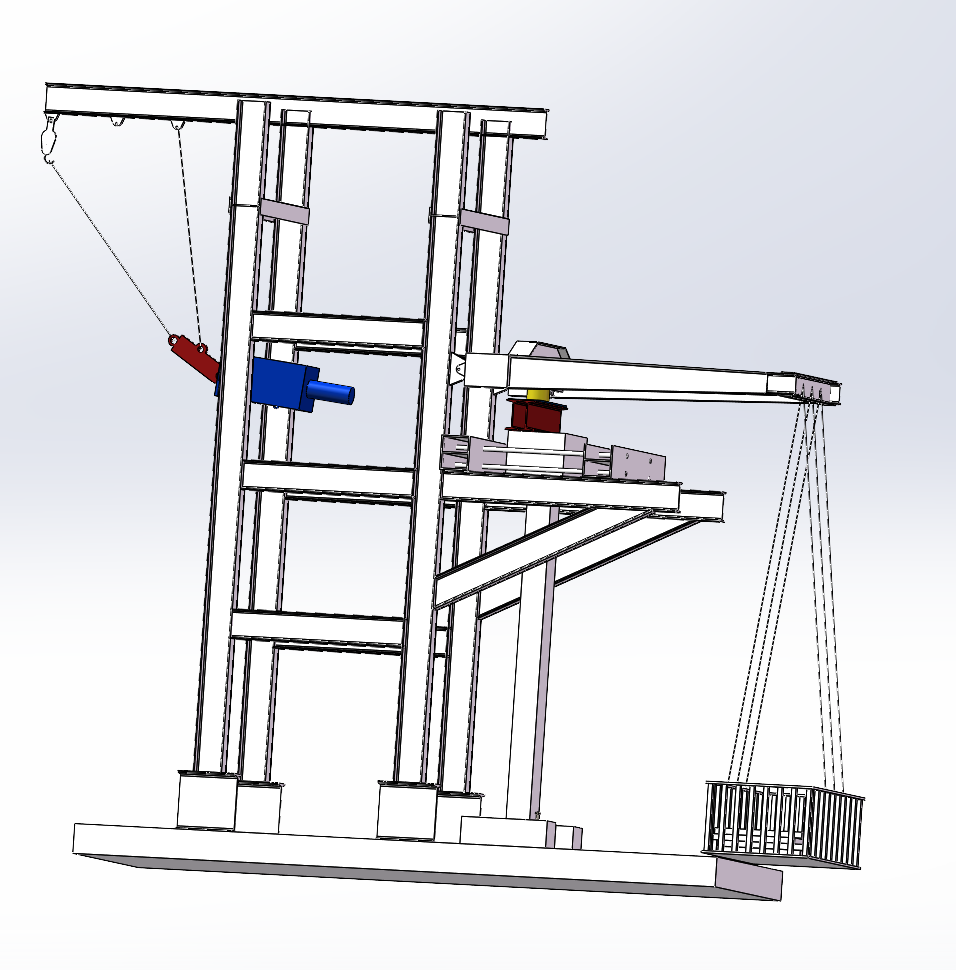

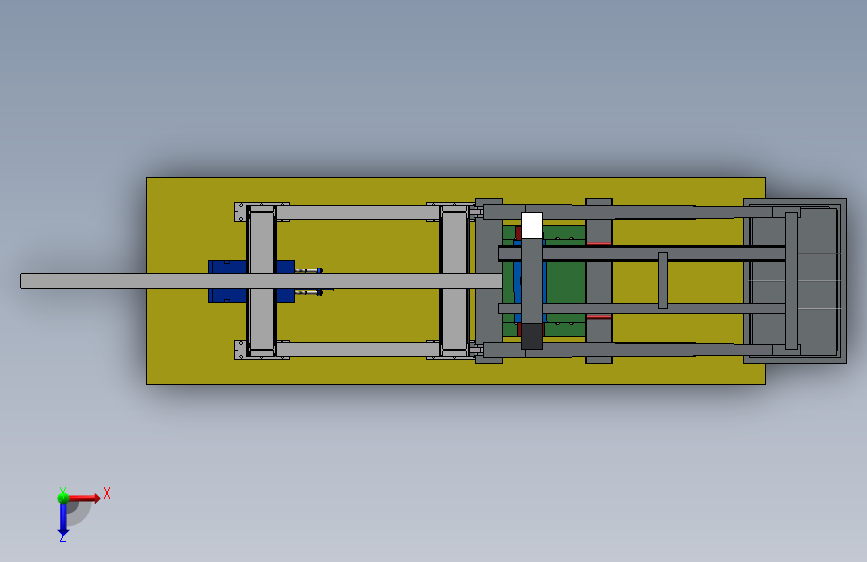

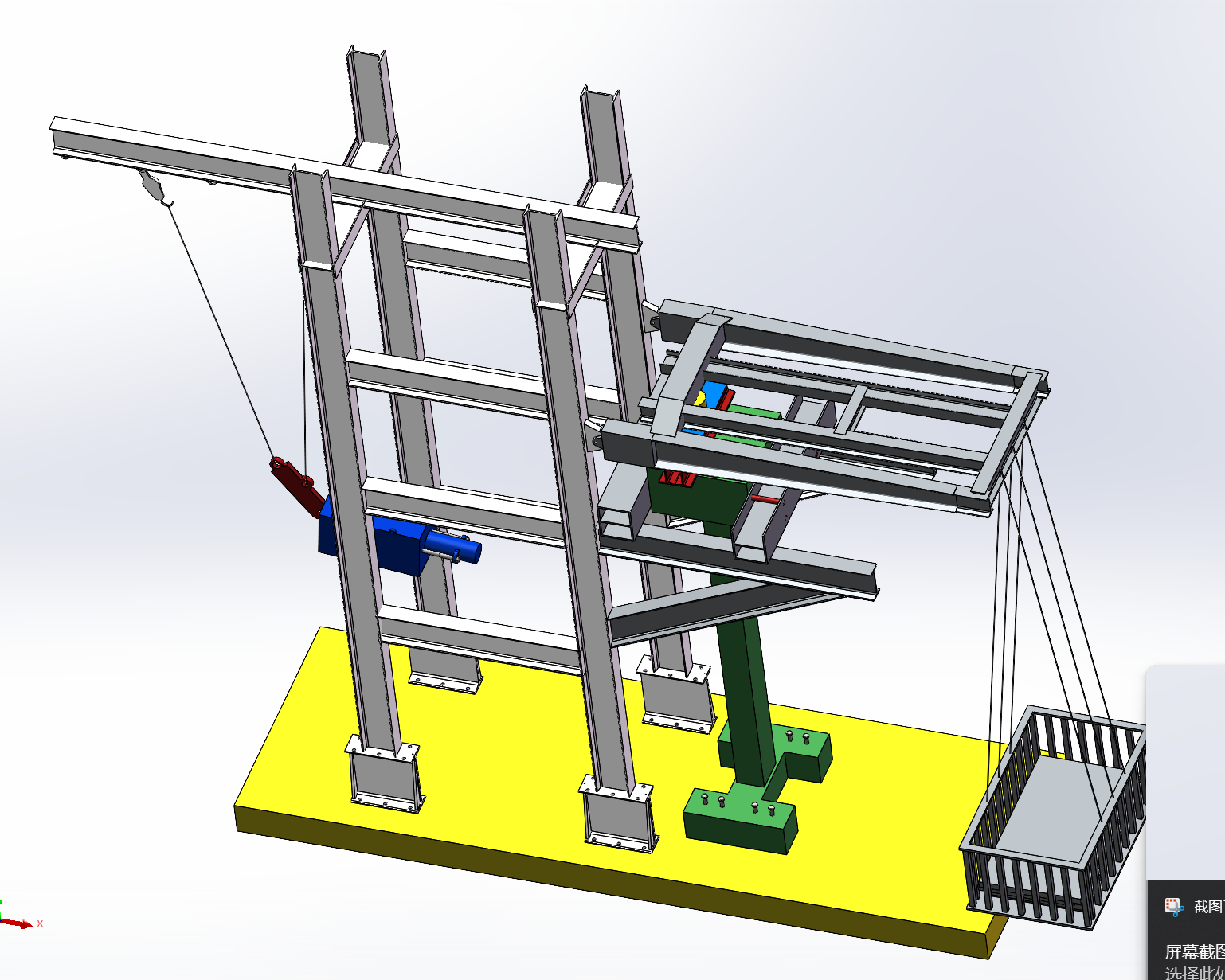

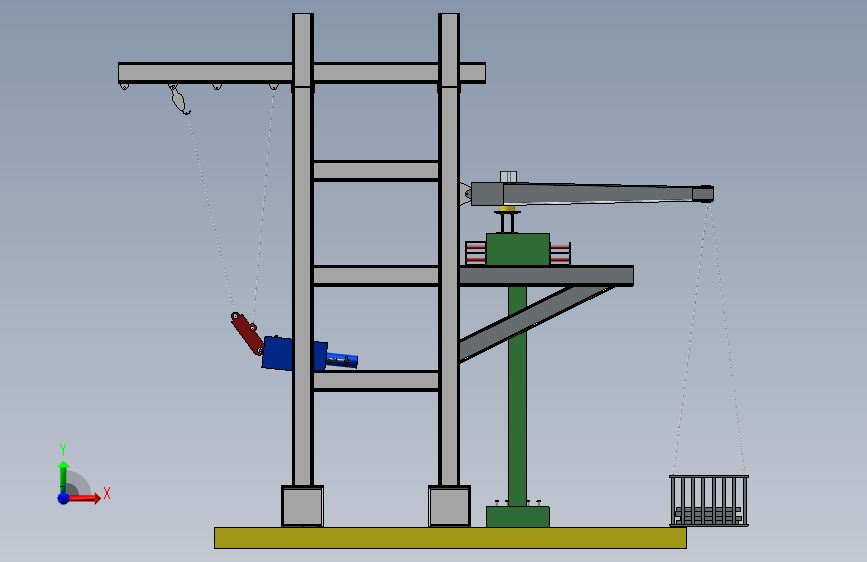

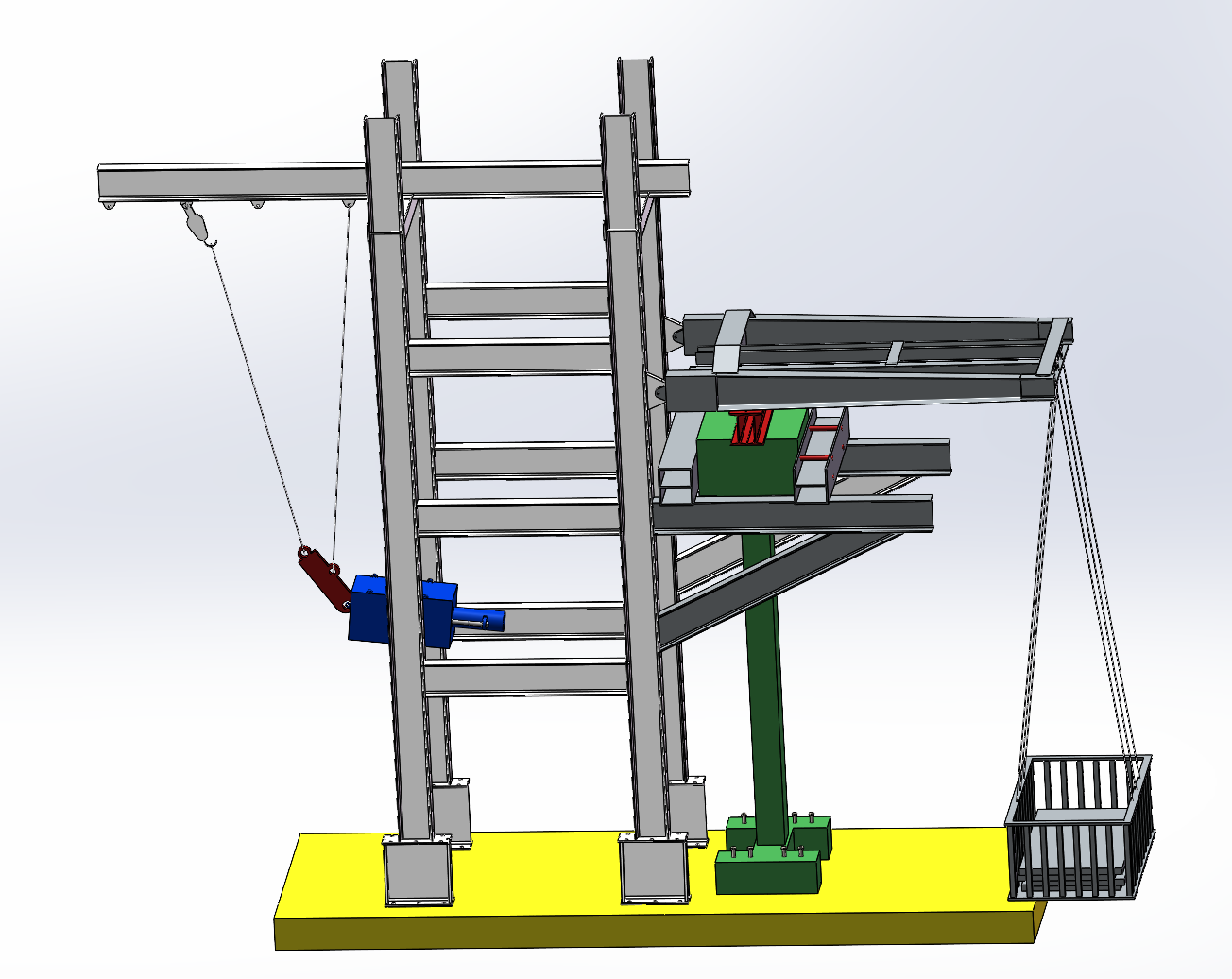

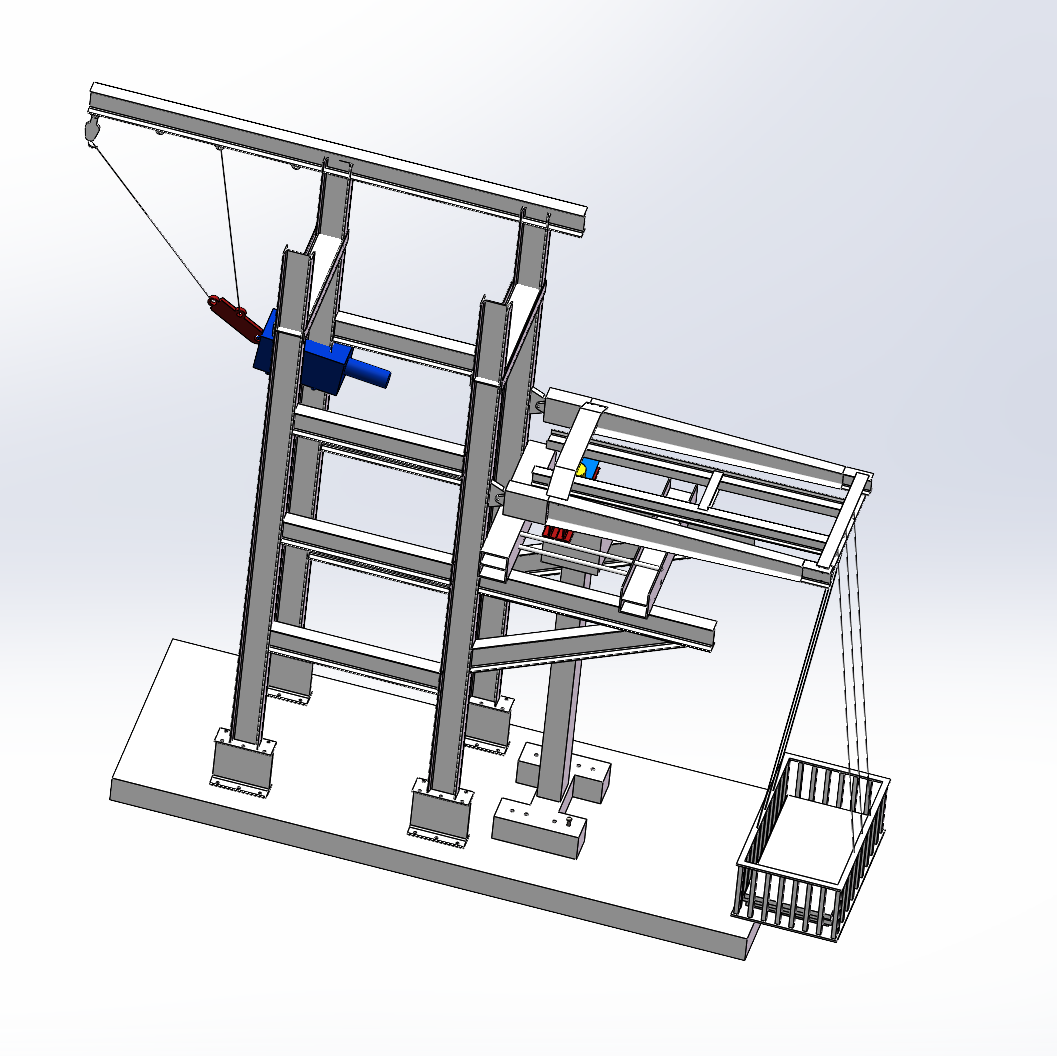

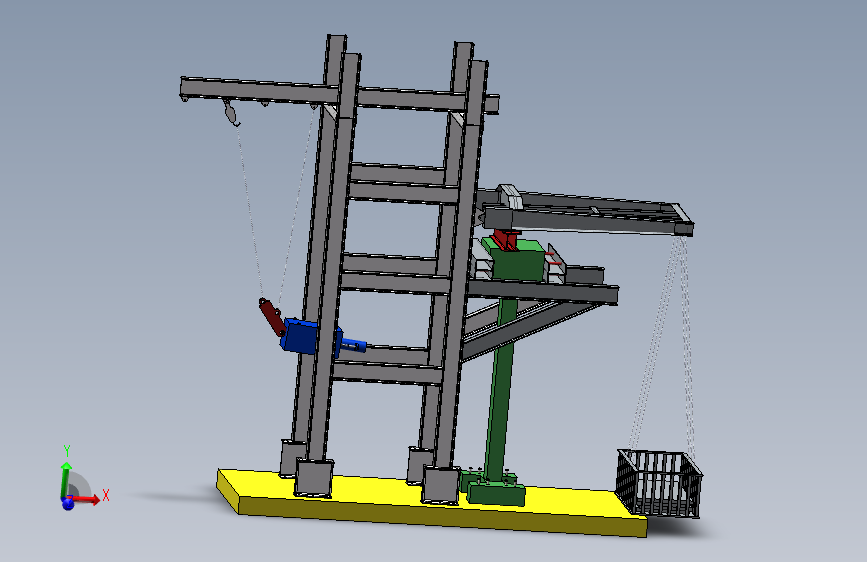

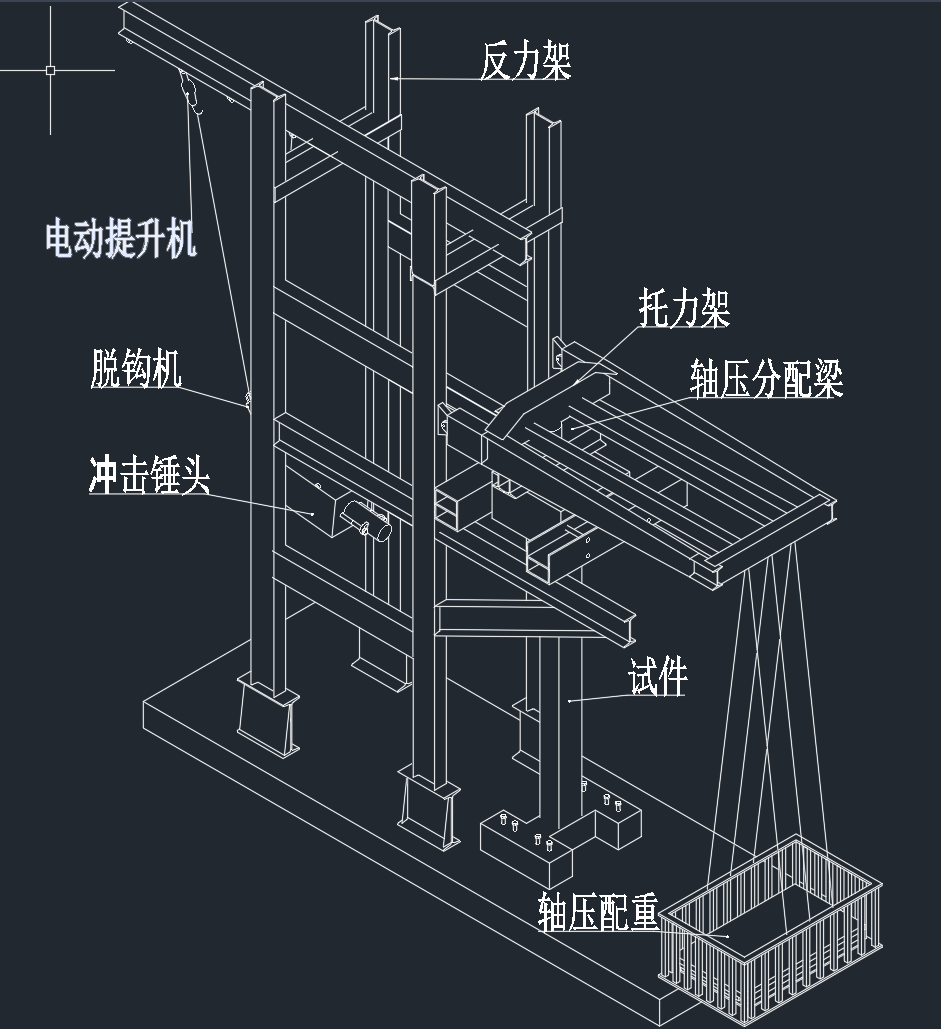

1.图纸格式为SW2021,零件图,参数可直接编辑,配合关系方便后期拓展; 2.试件轴压撞击测试装置通过杠杆原理对试件施加轴向压力,通过撞击头对试件进行撞击测试;3.整体通过钢结构组成,制作方便,撞击类试验测试装置可参照执行。
