11款VNH DN半凸耳刀闸阀模型（ID:1736504）
| # | 文件名称 | 文件大小 |
|---|---|---|

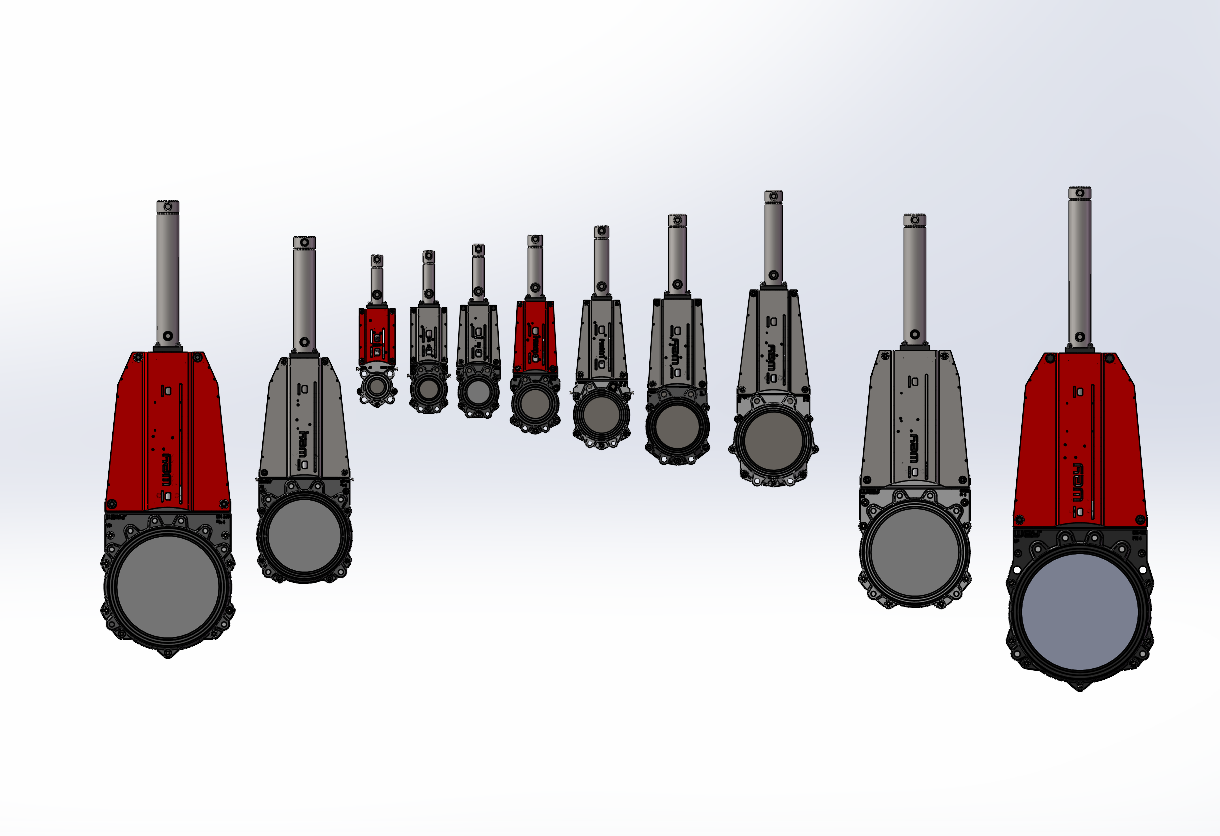

| 1 | 11款轴测图.jpg | 324.54K |
| 2 | 17350800691479.zip | 106.83M |
| 3 | J_S_COCK-VNHDN0050.sldprt | 3.41M |
| 4 | J_S_COCK-VNHDN0065.sldprt | 5.12M |
| 5 | J_S_COCK-VNHDN0080.sldprt | 5.17M |
| 6 | J_S_COCK-VNHDN0100.sldprt | 5.35M |
| 7 | J_S_COCK-VNHDN0125.sldprt | 4.00M |
| 8 | J_S_COCK-VNHDN0150.sldprt | 5.10M |
| 9 | J_S_COCK-VNHDN0200.sldprt | 4.23M |
| 10 | J_S_COCK-VNHDN0250.sldprt | 5.71M |
| 11 | J_S_COCK-VNHDN0300.sldprt | 4.31M |
| 12 | J_S_COCK-VNHDN0350.sldprt | 5.83M |
| 13 | J_S_COCK-VNHDN0400.sldprt | 6.48M |
| 14 | 装配体4.SLDASM | 23.91M |
| 15 | 装配体4.STEP | 121.30M |
此图纸下载需要25金币
立即下载
发布者
156****6923
创作: 7519
粉丝: 36
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm,step
文件大小：109.4M
所需金币：25
上传时间：2024-12-25 06:42:06
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2023
标签
半凸耳刀闸阀
图纸简介

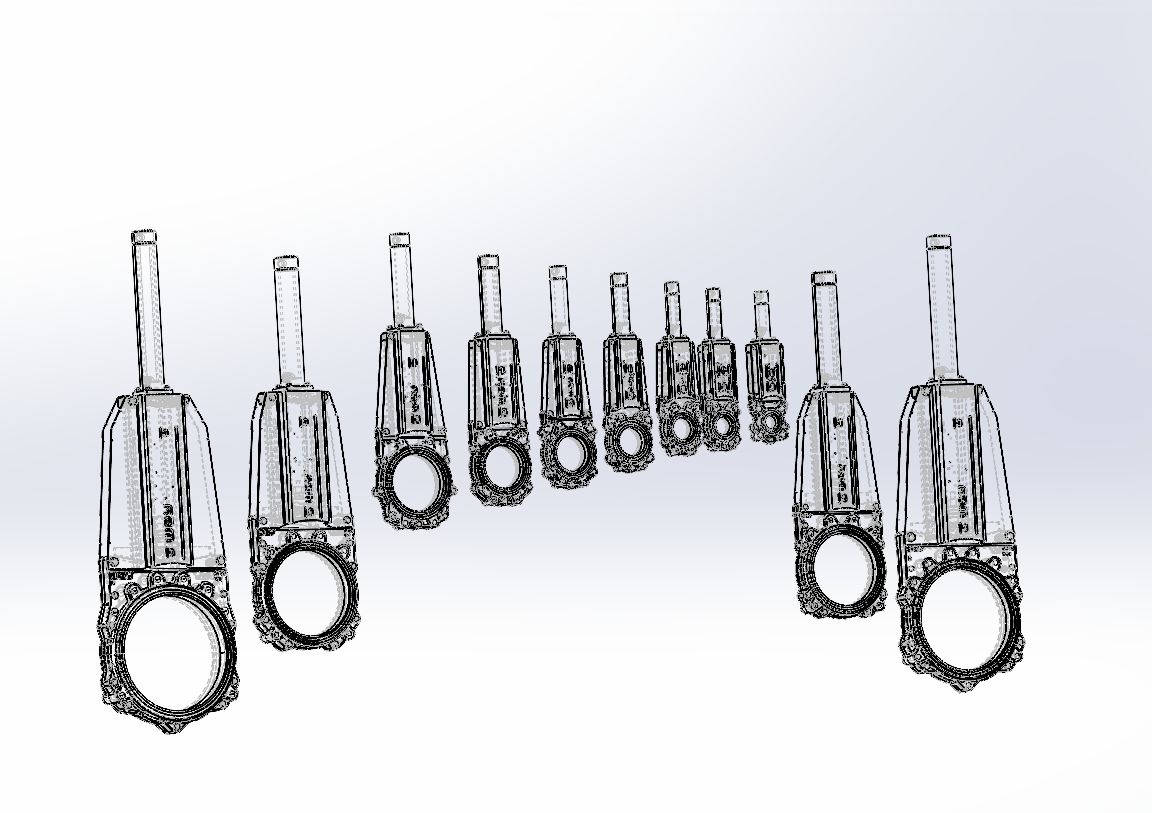

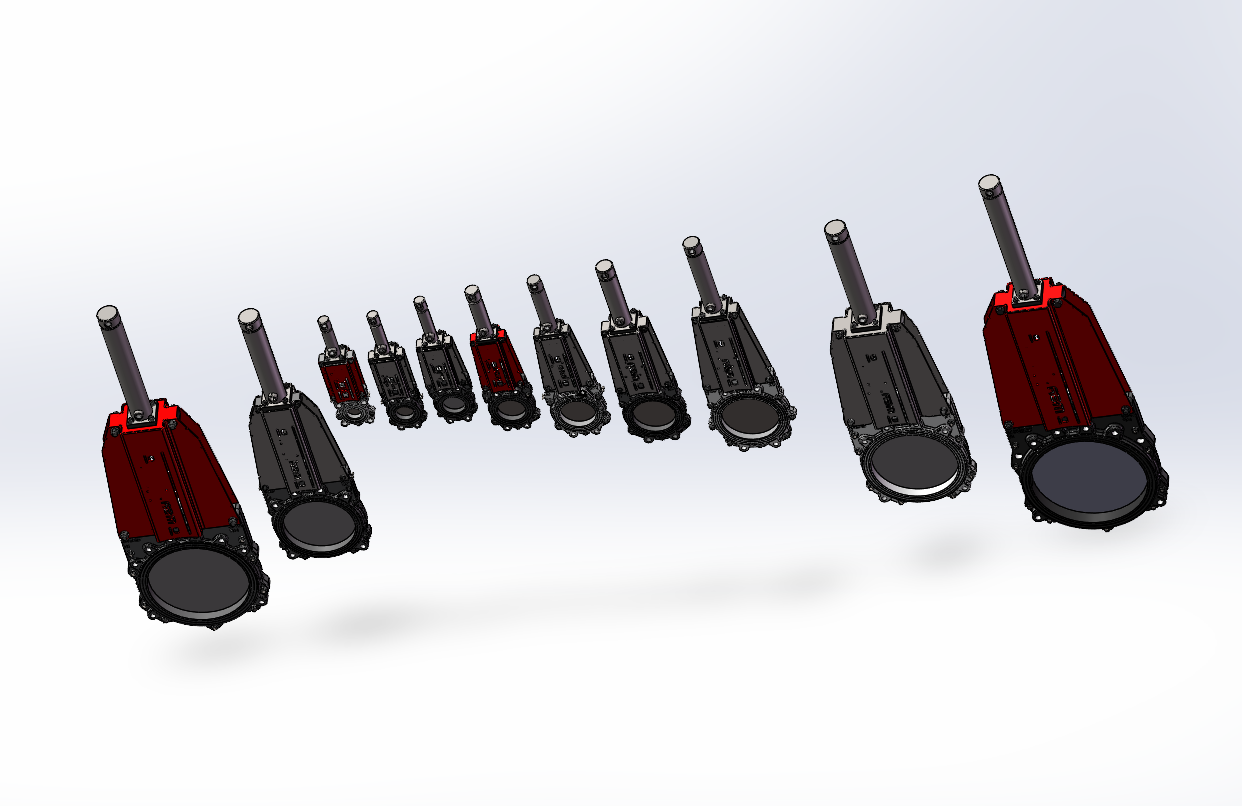

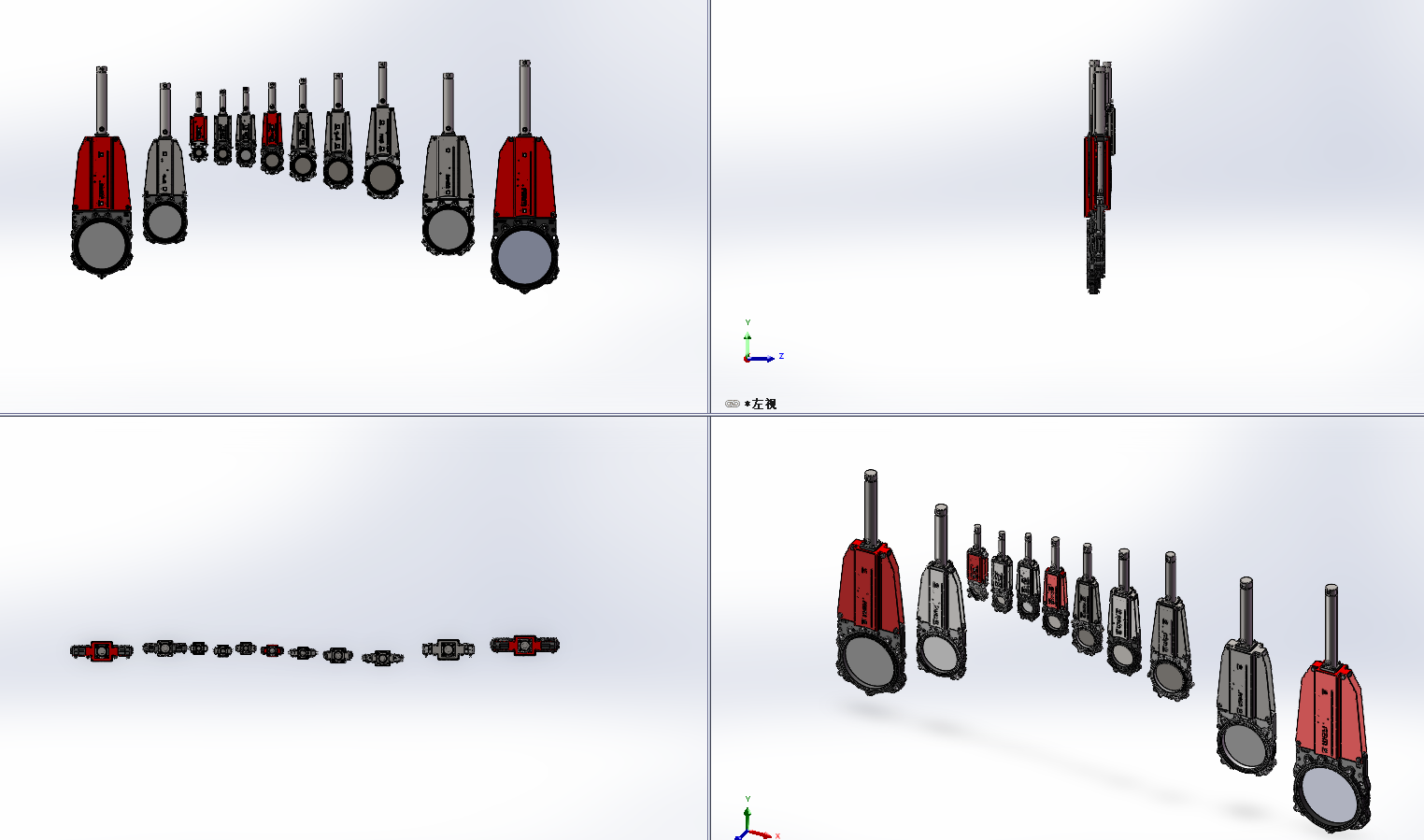

11款VNH DN半凸耳刀闸阀模型 ，液压执行器，刀闸，无不锈钢或铸铁，半凸耳 ，是一种直行程的开关切断阀，具有外观美观、轻巧、结构紧凑的特点，可以采用手动控制或气动控制 ，其阀体采用整体式结构，超薄阀体设计，全通径流量，最大程度避免了介质外漏和流量损失，便于安装使用
