双链驱动的滚筒输送机

（ID:1747754）

改图/画图

机械设备 / 输送提升设备 / 双链驱动的滚筒输送机

©原创

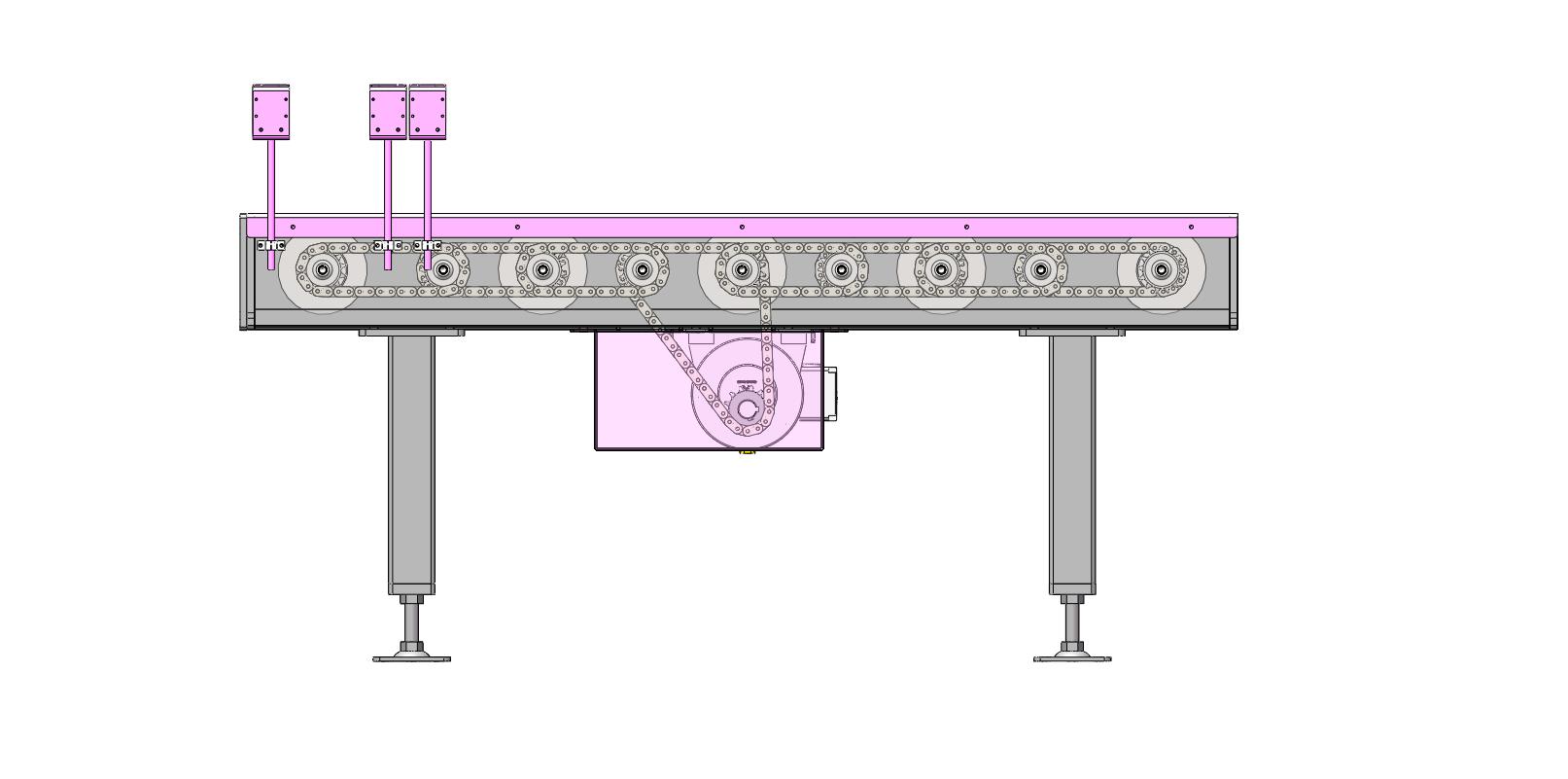

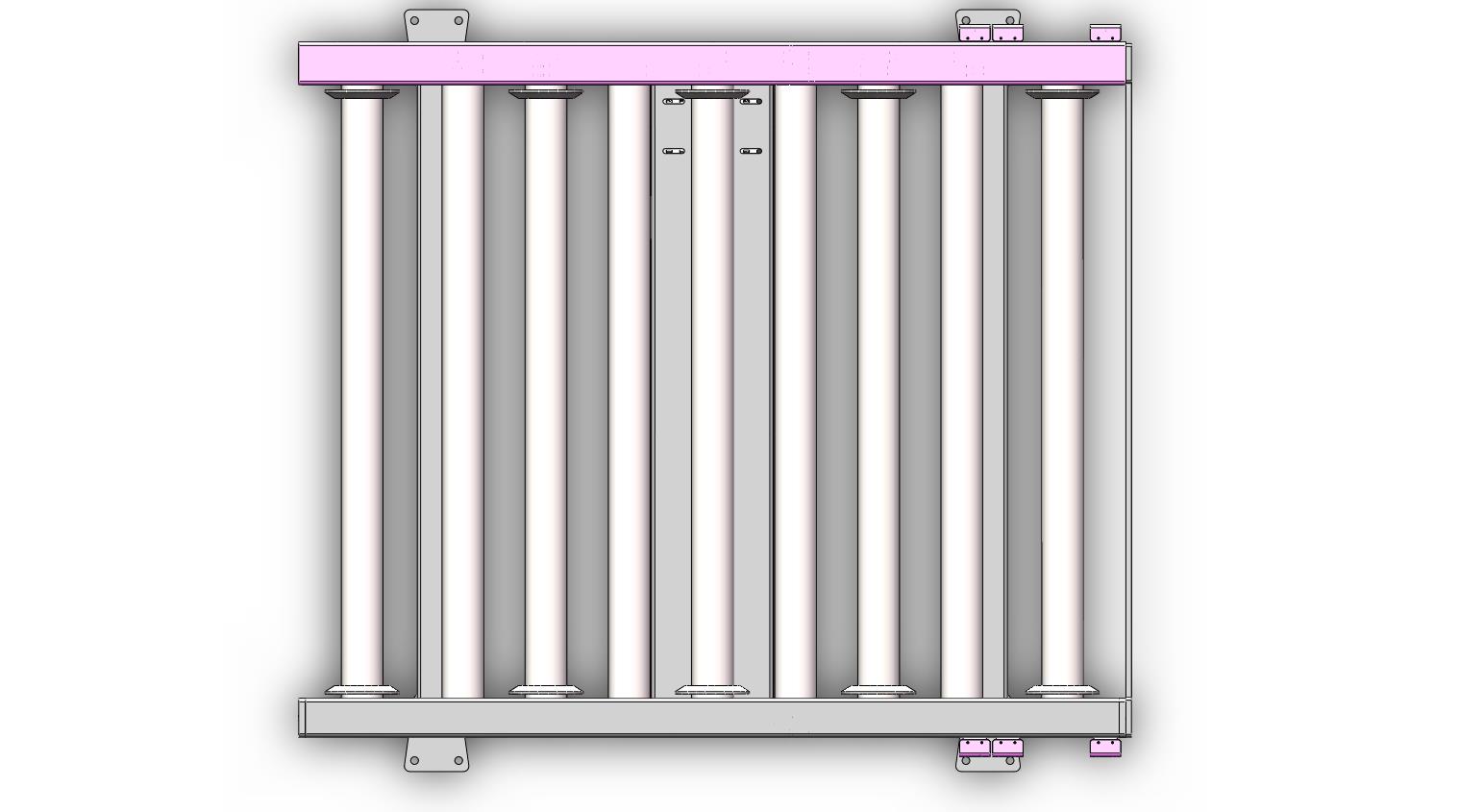

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	122103-01-01侧板01.sldprt	43.43K
2	122103-01-02侧板02.sldprt	50.96K
3	122103-01-03脚架.sldprt	72.06K
4	122103-01-04动力滚筒01.sldprt	217.49K
5	122103-01-05动力滚筒02.sldprt	214.58K
6	122103-01-06电机链轮10A-1-Z13.sldprt	110.57K
7	122103-01-07电机板.sldprt	48.10K
8	122103-01-08链条罩.sldprt	43.39K
9	122103-01-09链盖板.sldprt	36.72K
10	122103-01-10挡板.sldprt	28.26K
11	122103-01-11光电板.sldprt	38.70K
12	参考模型-10A-1-内链节.sldprt	22.54K
13	参考模型-10A-1-外链节.sldprt	22.33K
14	市购-鸭脚型脚杯-M20×150.sldprt	39.59K
15	怡合达-导向轴支座-GFF01-D10.sldprt	38.95K
16	晟邦-750W减速电机（倒装）-CH750-20-S-B-H6.sldprt	632.74K
17	滚筒输送机.SLDASM	1.14M

此图纸下载需要60金币

立即下载

发布者

图纸驿站

创作: 668

粉丝: 26

加入时间：2024-12-15

私信

关注

模型信息

图纸ID：1747754

图纸格式：sldprt,sldasm

文件大小：2.75M

所需金币：60

上传时间：2025-01-01 20:56:28

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2018

图纸简介

滚筒输送机是用于输送底部平整的物品的设备。该设备适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量很大的物料，或承受较大的冲击载荷，滚筒线之间易于衔接过滤，可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统，完成多方面的工艺需要。可采用积放滚筒实现物料的堆积输送。滚筒输送机结构简单，可靠性高，使用维护方便。滚筒输送机适用于底部是平面的物品输送，主要由传动滚筒、机架、支架、驱动部等部分组成。具有输送量大，速度快，运转轻快，能够实现多品种共线分流输送的特点。
