木板自动上料输送机设备（ID:1753177）

查找相似图纸

机械设备 / 非标机械 / 木板自动上料输送机设备

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	-松下伺服电机200w.0.CGH.SLDPRT	338.69K
2	-松下伺服电机200w.CGH.SLDPRT	338.69K
3	16-60销钉.1.CGH.SLDPRT	84.51K
4	38x600滚筒.1.CGH.SLDPRT	81.74K
5	6303RS轴承JHBC.1.CGH.SLDPRT	106.03K
6	B7001_DF.CGH.sldprt	184.90K
7	bearingB6804ZZ.0.CGH.sldprt	121.39K
8	bearingB6804ZZ.1.CGH.sldprt	121.39K
9	bearingB6804ZZ.CGH.sldprt	121.39K
10	BGCAB6804ZZ.0.CGH.sldasm	131.17K
11	BGCAB6804ZZ.1.CGH.sldasm	131.00K
12	BGCAB6804ZZ.CGH.sldasm	131.21K
13	BSSR1505n.CGH.sldprt	117.89K
14	BSW12.CGH.sldasm	216.11K
15	BSW12cover.CGH.sldprt	145.05K
16	BSW12housing.CGH.sldprt	84.49K
17	BSW12nut.CGH.sldprt	104.48K
18	BSW12spacer.CGH.sldprt	60.87K
19	BUN10.CGH.sldasm	287.34K
20	BUN10housing.CGH.sldprt	84.55K
21	BURY-002.CGH.SLDPRT	484.23K
22	BURY-017.CGH.SLDPRT	323.44K
23	BURY-018.CGH.SLDPRT	106.40K
24	BURY-020.CGH.SLDPRT	107.89K
25	BURY-021.CGH.SLDPRT	78.23K
26	BURY-022.CGH.SLDPRT	114.09K
27	BURY-023.CGH.SLDPRT	574.73K
28	BURY-024.CGH.SLDPRT	147.91K
29	BURY-025.CGH.SLDPRT	113.69K
30	BURY-026.CGH.SLDPRT	86.69K
31	BURY-027.CGH.SLDPRT	55.44K
32	BURY-028.CGH.SLDPRT	126.84K
33	BURY-029.CGH.SLDPRT	125.12K
34	BURY-030.CGH.SLDPRT	160.34K
35	BURY-031.CGH.SLDPRT	168.61K
36	BURY-032.CGH.SLDPRT	68.20K
37	BURY-034.CGH.SLDPRT	55.59K
38	BURY护栏-001.SLDPRT	195.42K
39	BURY护栏-002.SLDPRT	188.37K
40	BURY机架.CGH.SLDPRT	764.33K
41	B_CPCX34_10_14.CGH.sldprt	273.95K
42	ChainwheelISO-20Z08B-1--20SB75H20L25.0R1.1.CGH.SLDPRT	205.78K
43	GBT276_6W-2RZ13.CGH.SLDPRT	404.90K
44	GBT276_6W-2Z61902.1.CGH.SLDPRT	806.11K
45	hexnutsstyle1-gradesabgb1.1.CGH.SLDPRT	81.26K
46	HGH20导轨.0.CGH.SLDPRT	149.39K
47	HGH20导轨.1.CGH.SLDPRT	159.05K
48	HGH20导轨231.CGH.SLDPRT	160.31K
49	HGH20滑块.0.CGH.sldprt	230.84K
50	HGH20滑块.1.CGH.sldprt	230.84K
51	HGH20滑块232.CGH.sldprt	230.33K
52	HT-001底板.0.CGH.SLDPRT	112.79K
53	HT-001底板.CGH.SLDPRT	114.85K
54	HT-002.0.CGH.SLDPRT	89.13K
55	HT-002.1.CGH.SLDPRT	89.13K
56	HT-002.CGH.SLDPRT	89.13K
57	HT-003.0.CGH.SLDPRT	170.95K
58	HT-003.1.CGH.SLDPRT	170.95K
59	HT-003.CGH.SLDPRT	170.95K
60	HT-004.0.CGH.sldprt	227.54K
61	HT-004.1.CGH.sldprt	227.54K
62	HT-004.CGH.sldprt	227.54K
63	HT-005.0.CGH.SLDPRT	59.64K
64	HT-005.1.CGH.SLDPRT	59.68K
65	HT-005.CGH.SLDPRT	59.68K
66	HT-006.0.CGH.sldprt	104.88K
67	HT-006.1.CGH.sldprt	104.88K
68	HT-006.CGH.sldprt	104.88K
69	HT-007.0.CGH.SLDPRT	111.17K
70	HT-007.1.CGH.SLDPRT	111.17K
71	HT-007.CGH.SLDPRT	111.17K
72	HT-008.0.CGH.SLDPRT	68.85K
73	HT-008.1.CGH.SLDPRT	68.85K
74	HT-008.CGH.SLDPRT	68.85K
75	HT-009-2.0.CGH.SLDPRT	141.03K
76	HT-009-2.CGH.SLDPRT	141.03K
77	HT-009.1.CGH.SLDPRT	121.98K
78	HT-010.0.CGH.SLDPRT	103.65K
79	HT-010.CGH.SLDPRT	103.65K
80	HT-011.0.CGH.SLDPRT	59.06K
81	HT-011.CGH.SLDPRT	59.06K
82	HT-012.0.CGH.SLDPRT	155.86K
83	HT-012.CGH.SLDPRT	161.56K
84	HT-013.0.CGH.SLDPRT	120.96K
85	HT-013.1.CGH.SLDPRT	127.67K
86	HT-013.CGH.SLDPRT	122.61K
87	HT-014.0.CGH.SLDPRT	74.23K
88	HT-014.1.CGH.SLDPRT	73.87K
89	HT-014.CGH.SLDPRT	74.23K
90	HT-015.0.CGH.SLDPRT	74.34K
91	HT-015.1.CGH.SLDPRT	70.59K
92	HT-015.CGH.SLDPRT	74.34K
93	HT-016底板.CGH.SLDPRT	100.73K
94	HT-017.CGH.SLDPRT	117.97K
95	M20螺母.1.CGH.SLDPRT	70.18K
96	MOB40-150油缸.1.CGH.SLDPRT	173.88K
97	MOB40-150油缸活塞.1.CGH.SLDPRT	66.49K
98	RRING32.0.CGH.sldprt	65.38K
99	RRING32.1.CGH.sldprt	65.38K
100	RRING32.CGH.sldprt	65.38K
101	spurgear_iso1.CGH.SLDPRT	169.85K
102	TR20-5050_b.CGH.sldprt	261.25K
103	TR20-50_fr.CGH.sldprt	127.42K
104	TR20X50S0.CGH.sldasm	167.38K
105	XHX-018.CGH.SLDPRT	160.11K
106	XHX-019.CGH.SLDPRT	77.76K
107	ZP80HN_PAD_N.CGH.sldprt	118.16K
108	ZPB-X2J25-B01_.CGH.sldprt	104.08K
109	ZPB-X2_NUT.CGH.sldprt	95.34K
110	ZPX80HNJ25-B01-A18_N.CGH.sldasm	135.44K
111	Z轴座.CGH.SLDPRT	335.29K
112	万向联轴器14-28-70.CGH.SLDASM	109.81K
113	丝杆.CGH.SLDPRT	62.38K
114	从动滑台模组.CGH.SLDASM	446.29K
115	侧板.1.CGH.SLDPRT	66.17K
116	升降机设备.1.CGH.SLDASM	1.03M
117	同步带滑台.0.CGH.SLDASM	650.01K
118	同步带滑台.CGH.SLDASM	651.91K
119	同步带轮8M20齿-20.0.CGH.sldprt	272.21K
120	同步带轮8M20齿-20.CGH.sldprt	272.21K
121	同步带轮8M20齿.0.CGH.sldprt	365.58K
122	同步带轮8M20齿.1.CGH.sldprt	365.58K
123	同步带轮8M20齿.CGH.sldprt	365.58K
124	吸嘴组件.CGH.SLDASM	193.85K
125	吸嘴组件2.CGH.SLDASM	334.10K
126	吸盘.CGH.SLDPRT	95.57K
127	吸盘架.CGH.SLDPRT	99.70K
128	吸盘连接件.CGH.SLDPRT	109.29K
129	型材端板.CGH.SLDPRT	109.14K
130	复件16-40销钉.1.CGH.SLDPRT	87.15K
131	复件20-60销钉.1.CGH.SLDPRT	83.20K
132	导轨Z.CGH.SLDPRT	100.27K
133	底架.1.CGH.SLDPRT	138.77K
134	支撑模组.CGH.SLDASM	1.44M
135	支架1.1.CGH.SLDPRT	122.27K
136	支架2.1.CGH.SLDPRT	101.90K
137	支架3.1.CGH.SLDPRT	112.22K
138	无动力滚筒装配.1.CGH.SLDASM	670.33K
139	木板材料.CGH.SLDPRT	160.29K
140	木板自动上料输送机设备.CGH.SLDASM	4.94M
141	架子安装底板.1.1.CGH.SLDPRT	77.83K
142	横向移动模组.CGH.SLDASM	867.40K
143	油缸连接板.1.CGH.SLDPRT	90.03K
144	油缸链接件.1.CGH.SLDPRT	88.73K
145	滑动轴承.1.CGH.SLDPRT	73.38K
146	滑动轴承1.1.CGH.SLDPRT	73.99K
147	滑台安装板.CGH.SLDPRT	173.02K
148	滑台组装.CGH.SLDASM	662.40K
149	滑块Z.CGH.SLDPRT	58.84K
150	滑块导轨HGH20-023.CGH.SLDASM	163.92K
151	滚筒轴.1.CGH.SLDPRT	103.75K
152	滚筒输送机.1.1.CGH.SLDASM	1015.38K
153	滚筒输送机主架.1.1.CGH.SLDPRT	158.89K
154	滚筒链轮.1.CGH.SLDPRT	699.07K
155	滚轮.CGH.SLDPRT	112.90K
156	滚轮2.CGH.SLDPRT	116.48K
157	滚轮输送机前后架.1.1.CGH.SLDPRT	259.68K
158	电机.1.1.CGH.SLDPRT	315.10K
159	电机2安装板.1.CGH.SLDPRT	86.61K
160	电机x.CGH.SLDPRT	105.84K
161	电机安装座.CGH.SLDASM	196.94K
162	电机座3.CGH.SLDPRT	109.52K
163	电机座4.CGH.SLDPRT	166.27K
164	电机座5.CGH.SLDPRT	136.29K
165	电机板z.CGH.SLDPRT	308.72K
166	短轴轴承座.1.1.CGH.SLDPRT	110.99K
167	脚杯D80x120.1.CGH.SLDPRT	104.67K
168	脚杯安装板.1.CGH.SLDPRT	79.34K
169	脚杯装配.1.CGH.SLDASM	111.24K
170	螺杆.1.CGH.SLDPRT	665.83K
171	轴1.1.CGH.SLDPRT	265.45K
172	轴套.1.CGH.SLDPRT	70.32K
173	轴承滑套.1.CGH.SLDPRT	108.44K
174	连接杆.CGH.SLDPRT	95.31K
175	销钉垫.1.CGH.SLDPRT	77.20K
176	工程图-BURY-022.DWG	92.74K
177	工程图-BURY-024.DWG	78.31K
178	工程图-BURY机架.DWG	117.97K
179	木板自动上料输送机设计方案图.DWG	3.57M
180	1714138587235.jpg	115.43K
181	1714138639093.jpg	245.88K
182	1714138720427.jpg	88.02K
183	1714138752280.jpg	59.19K
184	1714138777939.jpg	56.85K
185	工程图-BURY-022.DWG	92.74K
186	工程图-BURY-024.DWG	78.31K
187	工程图-BURY机架.DWG	117.97K
188	木板自动上料输送机设计方案图.DWG	3.57M
189	工程图-BURY-022.DWG	92.74K
190	工程图-BURY-024.DWG	78.31K
191	工程图-BURY机架.DWG	117.97K
192	木板自动上料输送机设计方案图.DWG	3.57M
193	木板自动上料输送机设备.pdf	73.78K
194	零件明细表.xls	27.00K
195	木板自动上料输送机设备.pdf	73.78K
196	零件明细表.xls	27.00K
197	木板自动上料输送机设备.docx	12.67K
198	零件明细表.xls	27.00K
199	木板自动上料输送机设备.docx	12.67K
200	零件明细表.xls	27.00K

此图纸下载需要875金币

立即下载

发布者

淡笑看过尘世

创作: 2434

粉丝: 35

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1753177

图纸格式：sldprt,sldasm,dwg,pdf

文件大小：45.29M

所需金币：875

上传时间：2025-01-05 13:30:22

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

标签

自动上料

木板上料机

输送机

搬运机

图纸简介

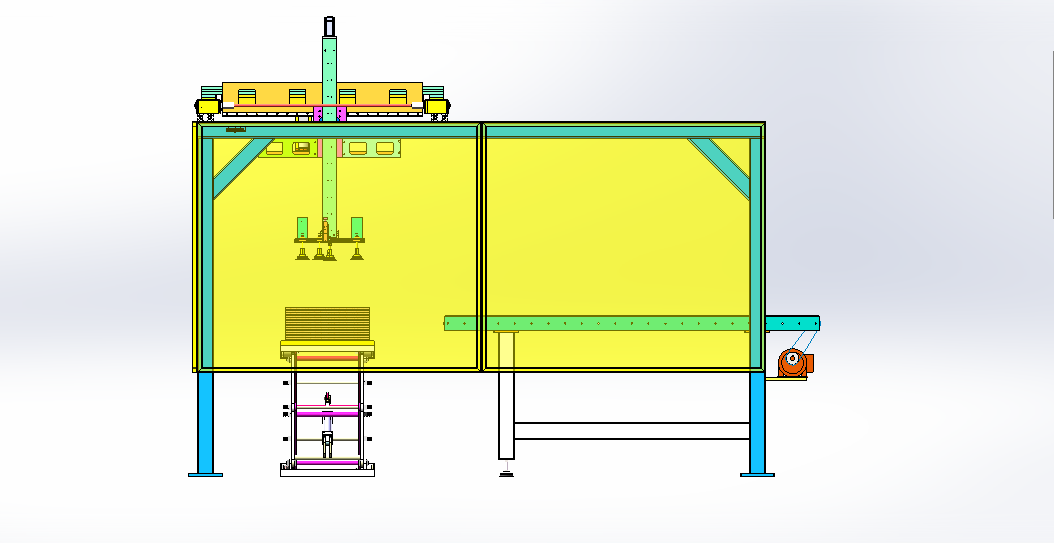

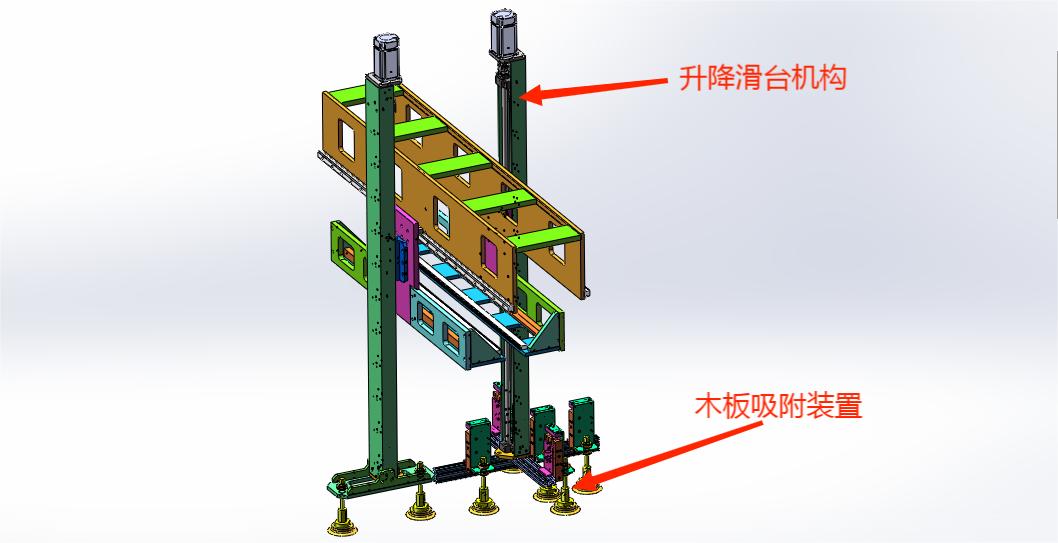

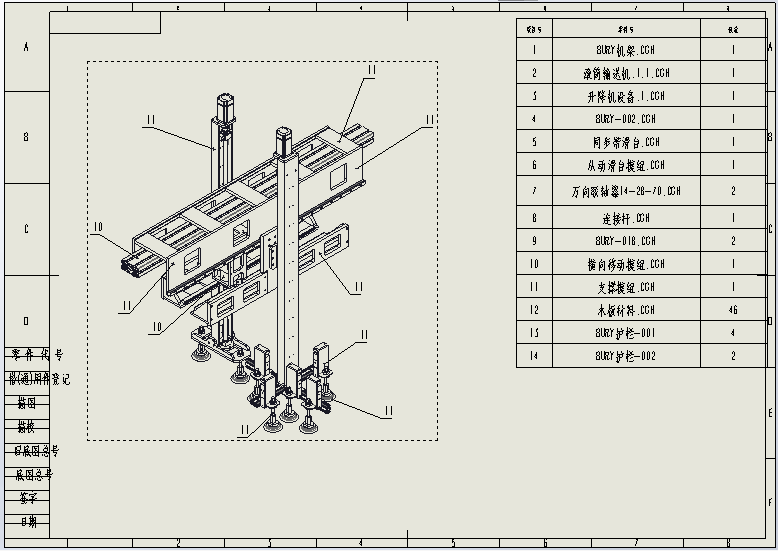

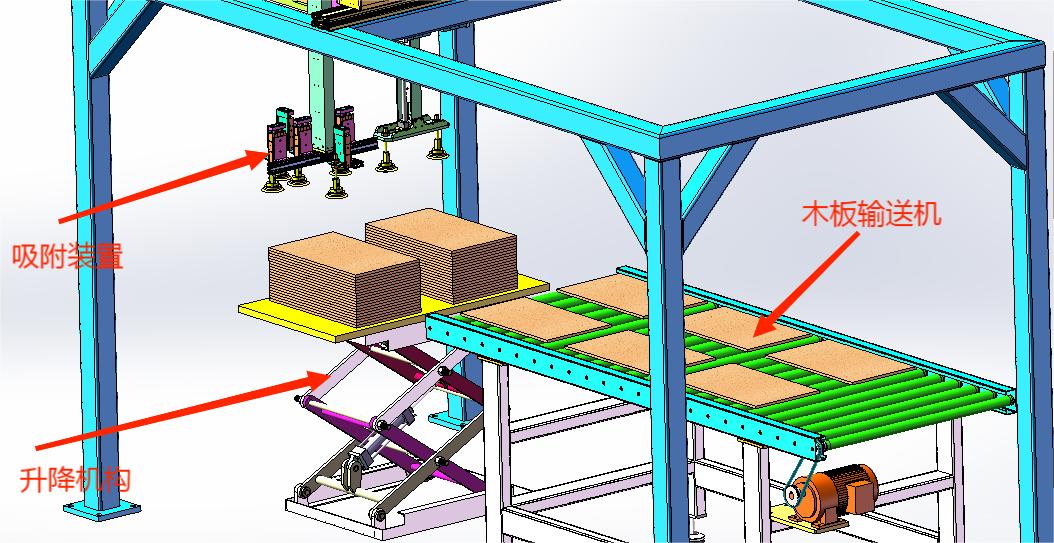

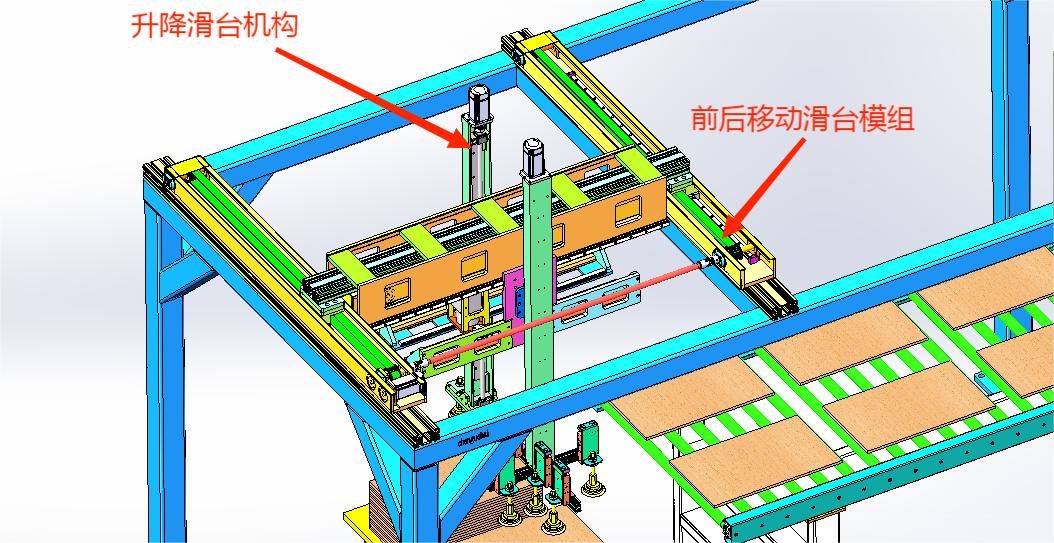

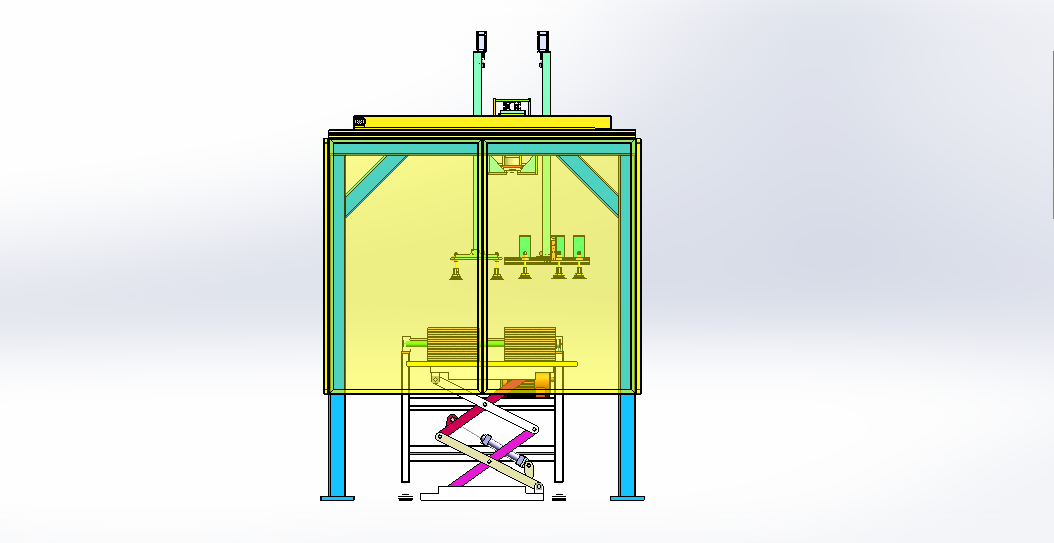

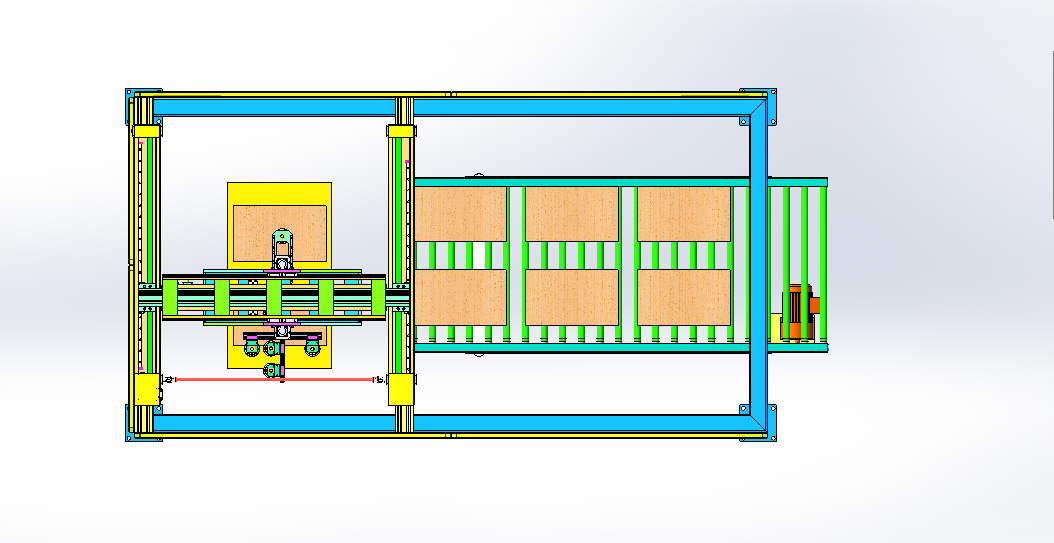

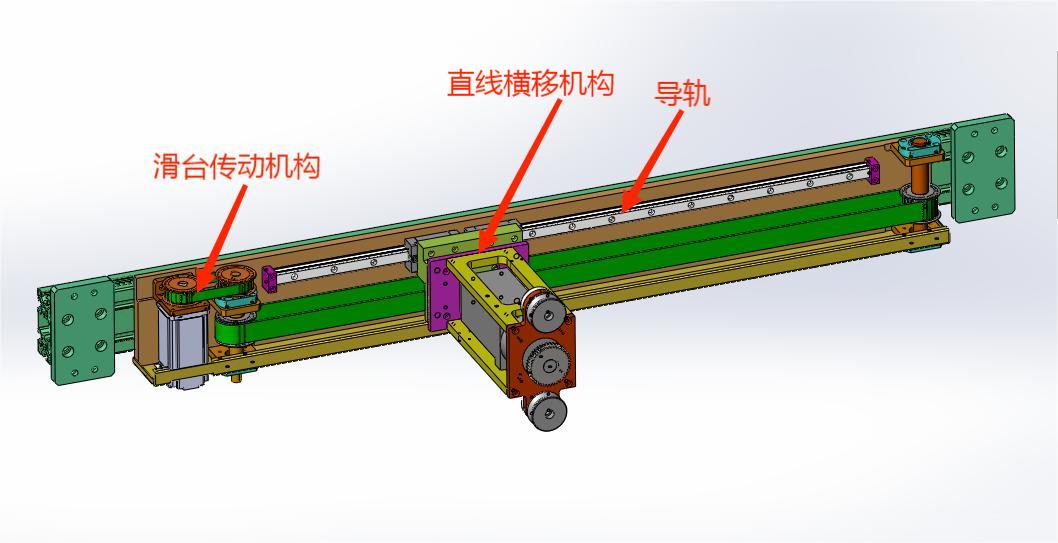

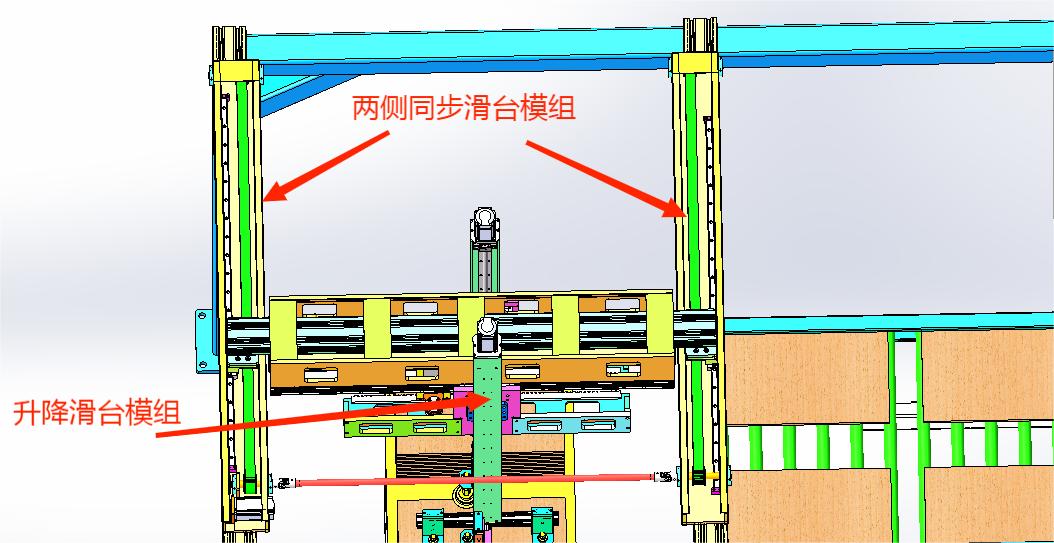

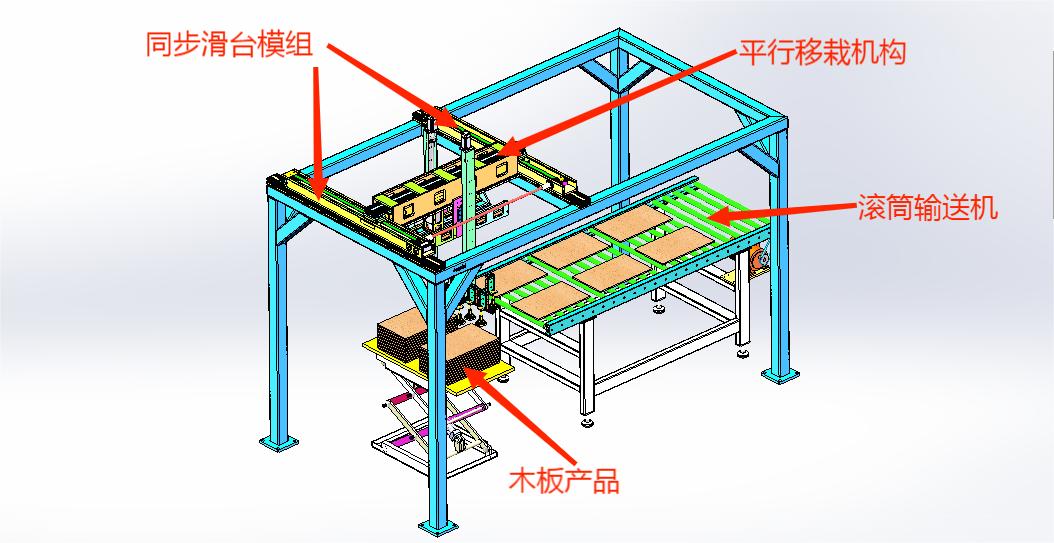

木板自动上料输送机设备设计思路：木材板料自动上料输送机，把人工堆放好的木板材料自动送到输送线上，然后通过输送线送到指定的工位，人工除了放料和收料，其余工作都是由设备自动完成。设备由升降机、自动搬运机构、板料抓取机构和滚筒输送线组成。板料人工放在升降机上，搬运机构每一次抓取两片板料，放到输送机上。木板自动上料输送机设备结构介绍：设备防护罩、自动搬运机构、升降机、板料抓取机构、输送机和电气配件构成，各组件结构具体构造如下： 1，自动搬运机构：由X轴、Y轴、Z轴运动模组组成； 2，升降机：升降平台和升降机构组成； 3，板料抓取机构：真空吸嘴、气缸和丝杆升降模组； 4，输送机：由滚筒输送机组成。
