双侧可调节宽度输送机（ID:1753178）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17360560914508.zip | 40.23M |
| 2 | 04.02AHLND100_10.0.sldasm | 203.12K |
| 3 | 04.02AHLND100_10start.0.sldprt | 349.99K |
| 4 | 04.02AHLND100_10_1.0.sldprt | 66.94K |
| 5 | 15啤令.0.SLDPRT | 101.31K |
| 6 | 20直线轴承.0.SLDPRT | 79.04K |
| 7 | 2号脚杯.0.SLDPRT | 154.84K |
| 8 | 6002.0.SLDPRT | 325.82K |
| 9 | 61900.SLDPRT | 476.26K |
| 10 | 6906.0.SLDPRT | 634.12K |
| 11 | ChainwheelISO-14Z06B-1--14SB75H15L17.SLDPRT | 187.83K |
| 12 | ChainwheelISO-14Z06B-1--14SB75H15L20.0S1.SLDPRT | 410.43K |
| 13 | CSD17.SLDPRT | 209.63K |
| 14 | GB_FASTENER_NUT_RNM30X1.5-N.SLDPRT | 90.34K |
| 15 | KTJ-SSJ-017.SLDPRT | 134.44K |
| 16 | KTJ-SSJ-018.SLDASM | 345.82K |
| 17 | KTJ-SSJ-022.SLDPRT | 96.03K |
| 18 | KTJ-SSJ-023.SLDPRT | 98.09K |
| 19 | KTJ-SSJ-025.SLDPRT | 89.07K |
| 20 | KTJ-SSJ-026.SLDPRT | 69.70K |
| 21 | KTJ-SSJ-027.SLDPRT | 120.60K |
| 22 | KTJ-SSJ-028.SLDPRT | 136.46K |
| 23 | KTJ-SSJ-029.SLDPRT | 103.10K |
| 24 | KTJ-SSJ-030.SLDPRT | 95.59K |
| 25 | KTJ-SSJ-031.SLDASM | 822.53K |
| 26 | KTJ-SSJ-032.SLDPRT | 107.58K |
| 27 | KTJ-SSJ-033.SLDPRT | 88.74K |
| 28 | KTJ-SSJ-034.SLDPRT | 97.68K |
| 29 | KTJ-SSJ-035.SLDPRT | 95.93K |
| 30 | KTJ-SSJ-036.SLDPRT | 168.82K |
| 31 | KTJ-SSJ-037.SLDPRT | 105.28K |
| 32 | KTJ-SSJ-038.SLDASM | 135.99K |
| 33 | KTJ-SSJ-038.SLDPRT | 1.57M |
| 34 | KTJ-SSJ-039.SLDASM | 172.37K |
| 35 | KTJ-SSJ-039.SLDPRT | 90.39K |
| 36 | KTJ-SSJ-040.SLDPRT | 98.31K |
| 37 | KTJ-SSJ-045.SLDPRT | 223.73K |
| 38 | KTJ-SSJ-046.SLDPRT | 141.62K |
| 39 | KTJKD机架.SLDPRT | 1.15M |
| 40 | P203轴承座.SLDPRT | 362.79K |
| 41 | 双侧可调节宽度输送机.SLDASM | 5.15M |
| 42 | 带立式座轴承UCP203[GB／T7810-1995].0.SLDPRT | 328.15K |
| 43 | 开合皮带线-1.0.SLDASM | 1.51M |
| 44 | 开合皮带线-1500折料.0.SLDPRT | 131.51K |
| 45 | 开合皮带线-1500折料A.0.SLDPRT | 169.40K |
| 46 | 开合皮带线-235B_18T链轮.0.SLDPRT | 377.26K |
| 47 | 开合皮带线-35B_14T链轮.0.SLDPRT | 240.08K |
| 48 | 开合皮带线-35B_14T链轮B.0.SLDPRT | 303.84K |
| 49 | 开合皮带线-35滚筒-副本.0.SLDASM | 221.00K |
| 50 | 开合皮带线-35滚筒.0.SLDASM | 494.32K |
| 51 | 开合皮带线-35滚筒.0.SLDPRT | 104.07K |
| 52 | 开合皮带线-35滚筒A.0.SLDPRT | 89.00K |
| 53 | 开合皮带线-35滚筒杆.0.SLDPRT | 98.91K |
| 54 | 开合皮带线-35滚筒杆A.0.SLDPRT | 98.81K |
| 55 | 开合皮带线-64X64方铝.0.SLDPRT | 163.75K |
| 56 | 开合皮带线-TWT_40W马达.0.SLDPRT | 149.31K |
| 57 | 开合皮带线-TWT_40W马达固定板.0.SLDPRT | 102.47K |
| 58 | 开合皮带线-丝杆.0.SLDPRT | 64.35K |
| 59 | 开合皮带线-丝母固定板.0.SLDPRT | 134.47K |
| 60 | 开合皮带线-丝母固定连接板.0.SLDPRT | 53.33K |
| 61 | 开合皮带线-加硬芯.0.SLDPRT | 83.36K |
| 62 | 开合皮带线-动力杆.0.SLDPRT | 93.37K |
| 63 | 开合皮带线-流利条（小）.0.SLDPRT | 783.45K |
| 64 | 开合皮带线-滚筒.0.SLDPRT | 89.76K |
| 65 | 开合皮带线-直径32手推滚筒.0.SLDASM | 123.29K |
| 66 | 开合皮带线-直径32手推滚筒.0.SLDPRT | 148.23K |
| 67 | 开合皮带线-直径32手推滚筒轴.0.SLDPRT | 91.65K |
| 68 | 开合皮带线-直径32手推滚筒轴（中间）.0.SLDPRT | 82.51K |
| 69 | 开合皮带线-直径32手推滚筒（中间）.0.SLDPRT | 159.09K |
| 70 | 开合皮带线-调节板.0.SLDPRT | 92.84K |
| 71 | 开合皮带线-轴承座.0.SLDASM | 397.24K |
| 72 | 开合皮带线-轴承座.0.SLDPRT | 94.42K |
| 73 | 开合皮带线-马达.0.SLDASM | 147.65K |
| 74 | 背波手轮15-160.SLDPRT | 199.01K |
| 75 | 镜向开合皮带线-1.0.SLDASM | 139.70K |
| 76 | 镜向开合皮带线-1500折料.0.SLDPRT | 94.80K |
| 77 | 镜向开合皮带线-1500折料A.0.SLDPRT | 111.09K |
| 78 | 5A01-2-XG2-XG3.sldprt | 32.56K |
| 79 | 5FENGGAI-XG2-XG3.sldprt | 71.34K |
| 80 | 5FENGYE-XG2-XG3.sldprt | 542.03K |
| 81 | 5GN-C-XG2-XG3.sldprt | 282.32K |
| 82 | 5GU-KB-XG2-XG3.sldprt | 494.16K |
| 83 | 5IK60A-CF-XG2-XG3.sldasm | 1.46M |
| 84 | 5ik90gu-yf-5gu3-180kb-XG2-XG3.SLDASM | 1.63M |
| 85 | M4LUOSI-XG2-XG3.sldprt | 33.42K |
| 86 | M4LUOSI_1-XG2-XG3.sldprt | 33.58K |
| 87 | M4LUOSI_2-XG2-XG3.sldprt | 32.96K |
| 88 | M4LUOSI_3-XG2-XG3.sldprt | 33.34K |
| 89 | MT60-XG2-XG3.sldprt | 793.27K |
| 90 | KTJ-SSJ-021.SLDDRW | 224.74K |
| 91 | AWKM-058锁扣主体.1.1.1.sldprt | 144.45K |
| 92 | AWKM-059卡板.1.1.1.sldprt | 100.37K |
| 93 | AWKM-060扣臂.1.1.1.sldprt | 79.99K |
| 94 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 47.47K |
| 95 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 47.72K |
| 96 | AWKM-063锁扣支架.1.1.1.SLDPRT | 116.58K |
| 97 | KTJ-SSJ-041.SLDASM | 867.44K |
| 98 | KTJ-SSJ-042.sldasm | 653.13K |
| 99 | KTJ-SSJ-042.SLDPRT | 376.17K |
| 100 | KTJ-SSJ-043.SLDPRT | 115.17K |
| 101 | KTJ-SSJ-044.SLDPRT | 365.06K |
| 102 | 可调节宽度纸箱输送机.docx | 12.68K |
| 103 | -SBR20导轨-018-1.SLDPRT | 105.03K |
| 104 | -SBR20导轨-018-3.SLDPRT | 124.19K |
| 105 | ChainwheelISO-14Z06B-1--14SB75H15L15.SLDPRT | 186.28K |
| 106 | KRCL-20.SLDPRT | 200.48K |
| 107 | KTJ-SSJ-001.SLDASM | 1.34M |
| 108 | KTJ-SSJ-002.SLDPRT | 553.82K |
| 109 | KTJ-SSJ-003.SLDPRT | 147.00K |
| 110 | KTJ-SSJ-004.SLDPRT | 152.67K |
| 111 | KTJ-SSJ-005.SLDPRT | 231.58K |
| 112 | KTJ-SSJ-006.SLDPRT | 180.54K |
| 113 | KTJ-SSJ-007.SLDPRT | 172.21K |
| 114 | KTJ-SSJ-008.SLDPRT | 157.30K |
| 115 | KTJ-SSJ-009.SLDPRT | 110.79K |
| 116 | KTJ-SSJ-010.SLDPRT | 114.11K |
| 117 | KTJ-SSJ-011.SLDPRT | 264.57K |
| 118 | KTJ-SSJ-012.SLDPRT | 192.86K |
| 119 | KTJ-SSJ-013.SLDPRT | 157.01K |
| 120 | KTJ-SSJ-014.SLDPRT | 90.14K |
| 121 | KTJ-SSJ-015.SLDPRT | 85.09K |
| 122 | KTJ-SSJ-016.SLDPRT | 342.60K |
| 123 | KTJ-SSJ-019.SLDPRT | 109.40K |
| 124 | KTJ-SSJ-020.SLDASM | 30.58K |
| 125 | KTJ-SSJ-021.SLDASM | 3.97M |
| 126 | KTJ-SSJ-024.SLDASM | 1.24M |
| 127 | 伺服电机100ZJ.1.1.1.SLDPRT | 204.43K |
| 128 | 导轨SBR20018.SLDASM | 125.57K |
| 129 | 输送线零件明细表.xls | 31.00K |
此图纸下载需要350金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 34
加入时间：2022-03-31
模型信息
图纸格式：sldasm,sldprt,slddrw
文件大小：41.2M
所需金币：350
上传时间：2025-01-05 13:48:25
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
输送机
可调节宽度
双侧可调
皮带输送机
图纸简介

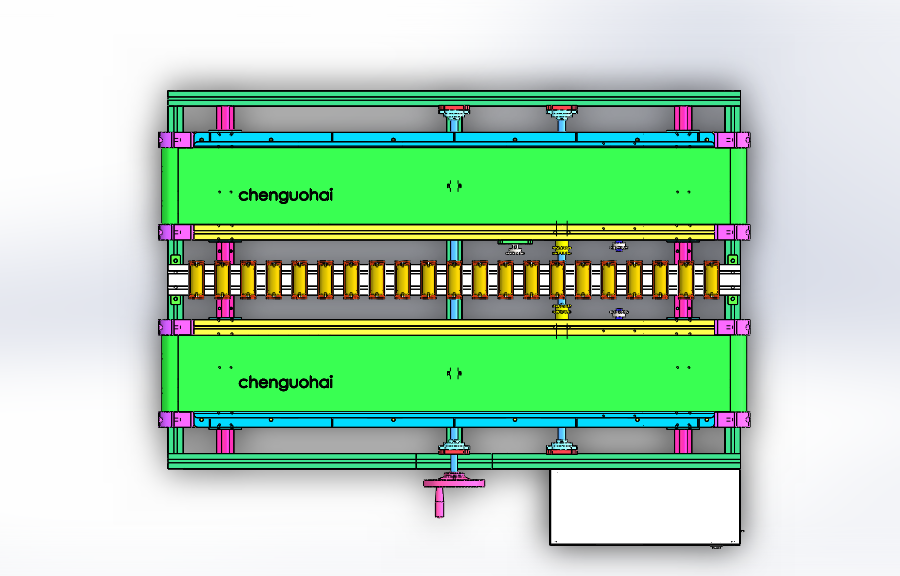

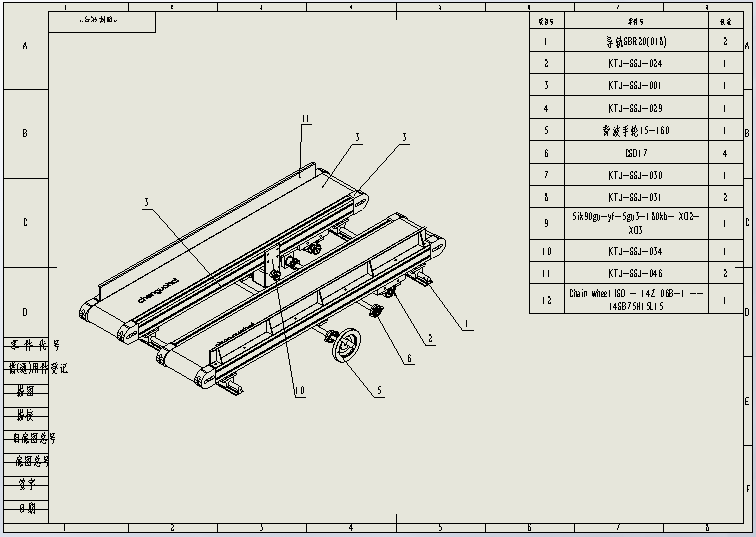

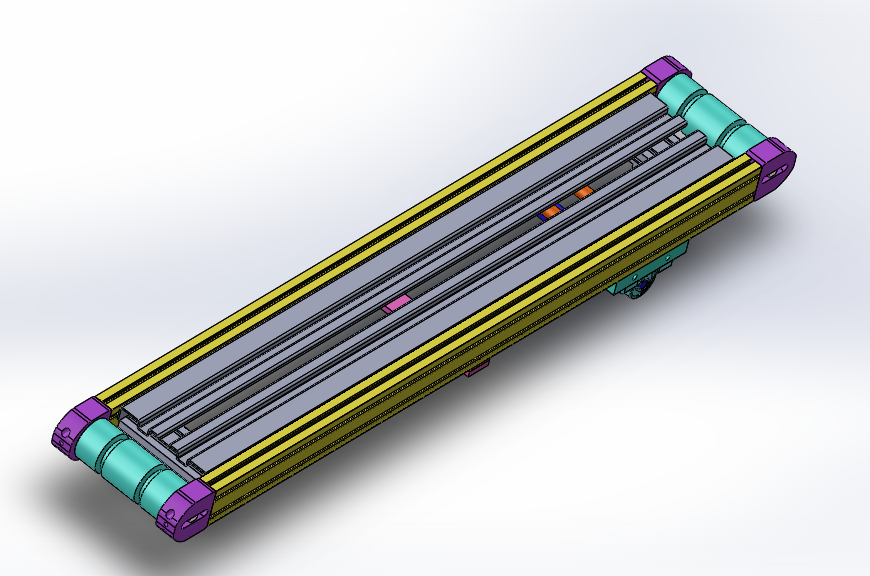

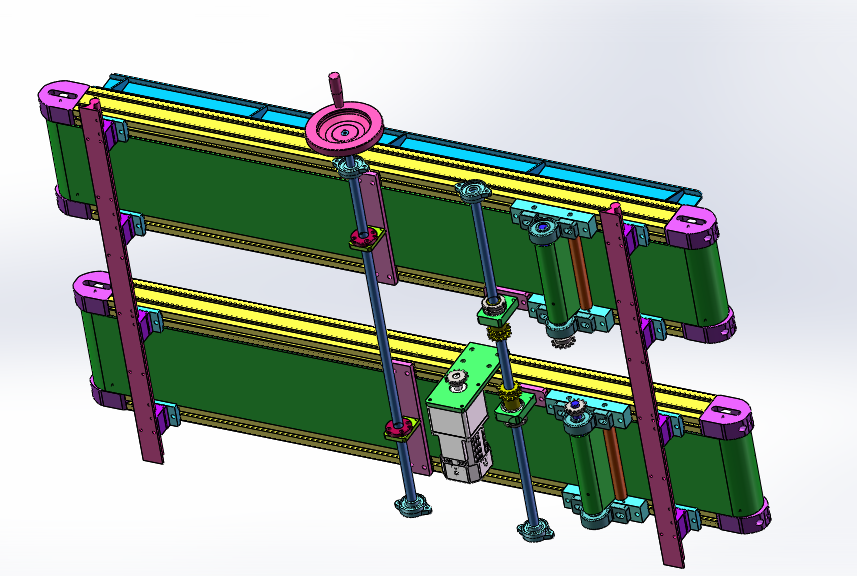

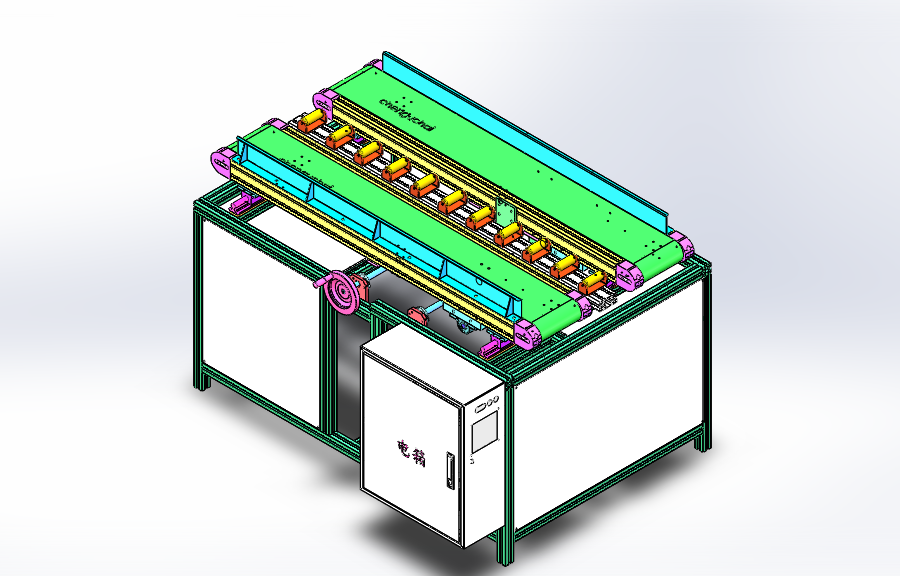

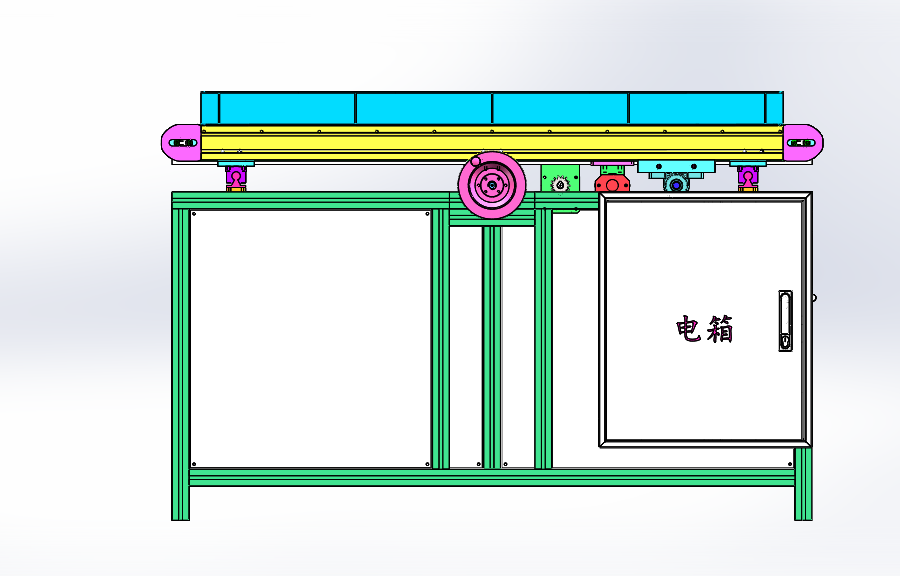

可调节宽度纸箱输送机 设计思路：输送机宽度可以调节，调节的范围是600mm-800mm之间，输送带长度为1500mm，由前后两条输送带组成，两条输送带是可以通过丝杆传动调节，人工调节前后的距离来实现输送机的整体宽度，两条输送带之间安装导向滚轮。 可调节宽度纸箱输送机设备结构介绍：设备防护罩、前后输送带、导向滚轮、丝杆调节机构、传动机构和电气配件构成，各组件结构具体构造如下： 1，前后输送带：由输送带支架和主动从动滚轮组成； 2，导向滚轮：由滚筒和滚筒支架组成； 3，丝杆调节机构：由手轮和调节丝杆组成； 4，传动机构：由电机、传动轴、链轮和链条组成。 程序控制系统：设备有1个普通交流电机，调速器
