自动收卷转盘（ID:1753195）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17360655587973.zip | 8.62M |
| 2 | -P71A转盘.1.SLDASM | 3.35M |
| 3 | -UCF207D1.1.SLDPRT | 2.25M |
| 4 | -旋转盘.1.SLDPRT | 80.76K |
| 5 | -脚轮板.1.SLDPRT | 73.14K |
| 6 | -转盘架.SLDPRT | 390.22K |
| 7 | -转盘轴.1.SLDPRT | 96.33K |
| 8 | -轴承座底板.1.SLDPRT | 106.87K |
| 9 | 1-2.1.SLDPRT | 92.88K |
| 10 | 1-4.1.SLDPRT | 109.92K |
| 11 | 1-5.1.SLDPRT | 127.38K |
| 12 | 1-7.1.SLDPRT | 184.90K |
| 13 | 伺服电机100ZJ.1.1.SLDPRT | 205.13K |
| 14 | 圆盘安装套-XG-XG1.1.1.SLDPRT | 139.02K |
| 15 | 脚轮-XG-XG1.1.1.SLDPRT | 166.34K |
| 16 | 轴承座安装板-XG-XG1.1.1.SLDPRT | 81.49K |
| 17 | 零件1.SLDPRT | 93.89K |
| 18 | 零件2.SLDPRT | 150.39K |
| 19 | 零件3.SLDPRT | 1.45M |
| 20 | 自动收卷转盘.docx | 12.84K |
此图纸下载需要245金币
立即下载
发布者
淡笑看过尘世
创作: 2422
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldasm,sldprt
文件大小：8.83M
所需金币：245
上传时间：2025-01-05 16:26:01
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
转盘
收卷机
自动转盘收料
图纸简介

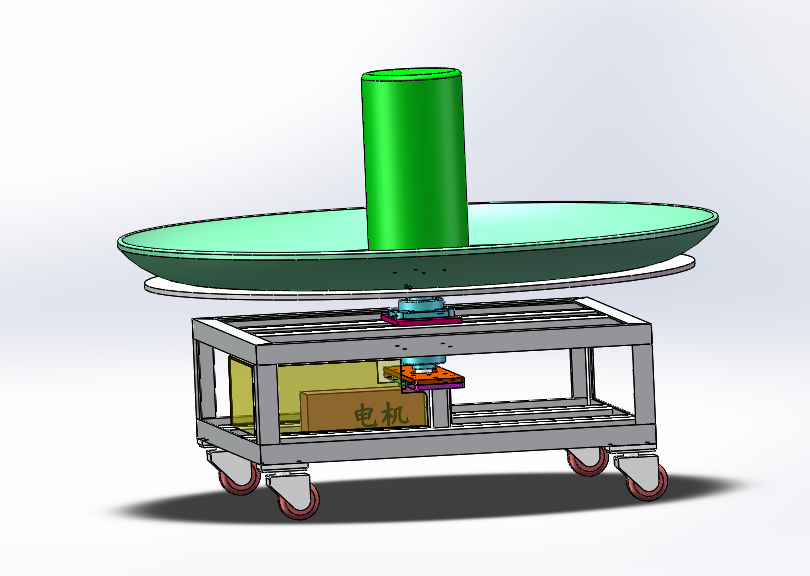

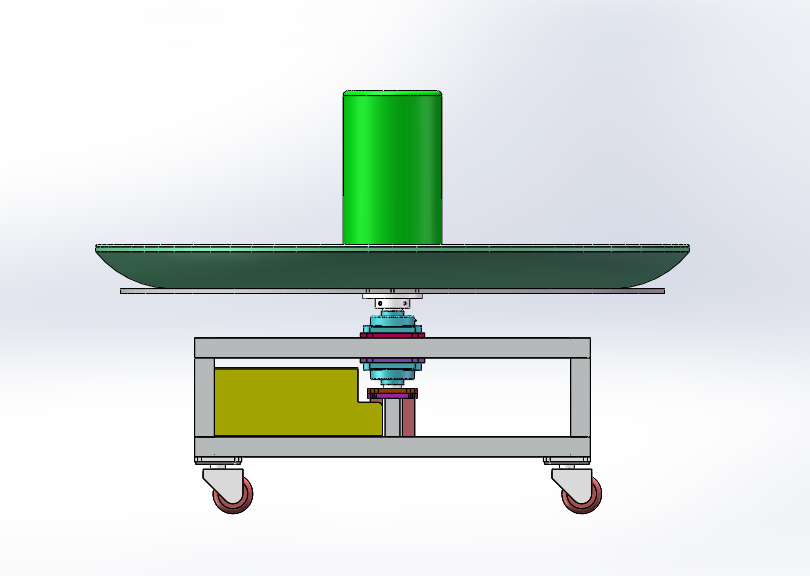

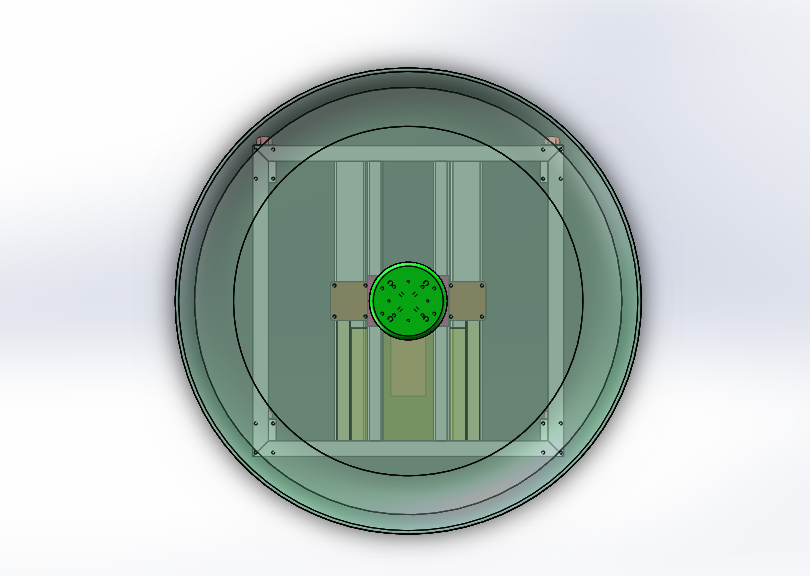

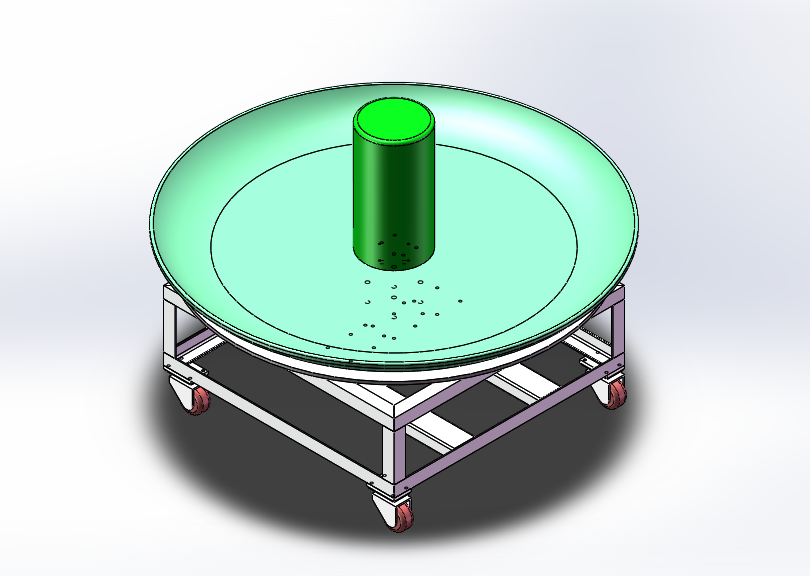

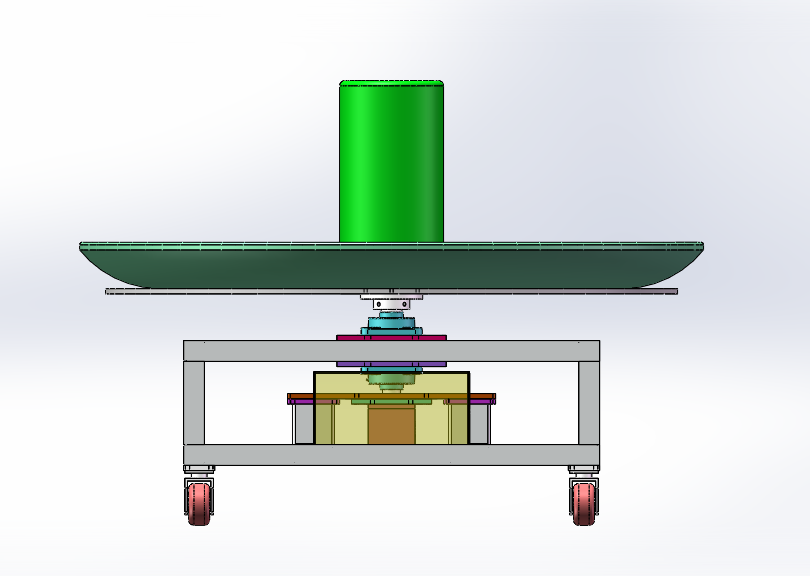

自动收卷转盘 设计思路：转盘式自动卷收机，由一个直径为1000mm的转盘和中间定位滚筒组成，开始收料时，条子的前端固定在中间定位滚筒上，转盘为顺时针旋转，随着转盘的不断转动，条子也随之被一层一层的缠绕堆叠起来，最大堆叠高度为400mm。 自动收卷转盘结构介绍：设备防护罩、转盘底板、中间定位滚筒、减速电机、动力传动机构和电气配件构成，各组件结构具体构造如下： 1，转盘底板：由圆形底板组成； 2，中间定位滚筒：由圆筒组成； 3，减速电机：由减速机和电机组成； 4，动力传动机构：由链轮和链条组成。 程序控制系统：设备有1个交流减速电机，使用调速器器可以实现设备的正常运作。 工作原理：人工把条子端头固
