自动感应压铆钉机（ID:1753198）

机械设备 / 非标机械 / 自动感应压铆钉机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17360666151616.zip	7.97M
2	F-SC100FASC.1.1.sldprt	103.57K
3	SC-100-M20x1_510-A_Nut.1.1.sldprt	121.26K
4	SCJ-100-M20x1_5-Nut.1.1.sldprt	88.11K
5	SCJ-100Screw.1.1.sldprt	70.23K
6	SCJ-100x100-10-FA10_r.1.1.sldprt	97.77K
7	SCJ100x100-10FA0010.1.1.sldasm	241.80K
8	SCJ100X100_c.1.1.sldprt	205.54K
9	YMDJ-001.1.1.SLDPRT	98.18K
10	YMDJ-002.1.1.SLDPRT	326.47K
11	YMDJ-003.1.1.SLDPRT	748.91K
12	YMDJ-004.1.1.SLDPRT	93.91K
13	YMDJ-005.1.1.SLDPRT	117.14K
14	YMDJ-006.1.1.SLDPRT	117.61K
15	YMDJ-007.1.1.SLDPRT	66.12K
16	YMDJ-008.1.1.SLDPRT	122.34K
17	YMDJ-010.1.1.SLDPRT	129.59K
18	YMDJ-011.1.1.SLDPRT	68.92K
19	YMDJ-012.1.1.SLDPRT	269.77K
20	YMDJ-013.1.SLDPRT	283.34K
21	YMDJ-014.1.SLDPRT	91.70K
22	YMDJ-015.1.1.SLDPRT	327.66K
23	YMDJ-016.1.1.SLDPRT	98.96K
24	YMDJ-017.1.1.SLDPRT	123.48K
25	YMDJ-018.1.1.SLDPRT	77.23K
26	YMDJ-019.1.1.SLDPRT	42.81K
27	YMDJ-020.1.1.SLDPRT	58.42K
28	YMDJ-021.1.1.SLDPRT	67.10K
29	YMDJ-022.1.1.SLDPRT	89.67K
30	YMDJ-023.1.1.SLDPRT	91.64K
31	光电感应.1.SLDPRT	88.96K
32	十字固定座09.1.SLDPRT	139.59K
33	压铆钉机.1.1.SLDASM	1.84M
34	进油盘.1.1.SLDPRT	689.85K
35	铆钉.1.1.SLDPRT	121.52K
36	铆钉定位座.1.1.SLDASM	985.64K
37	零件5.1.SLDPRT	70.37K
38	自动感应压铆钉机.docx	12.68K

此图纸下载需要140金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：8.17M

所需金币：140

上传时间：2025-01-05 16:43:38

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

图纸简介

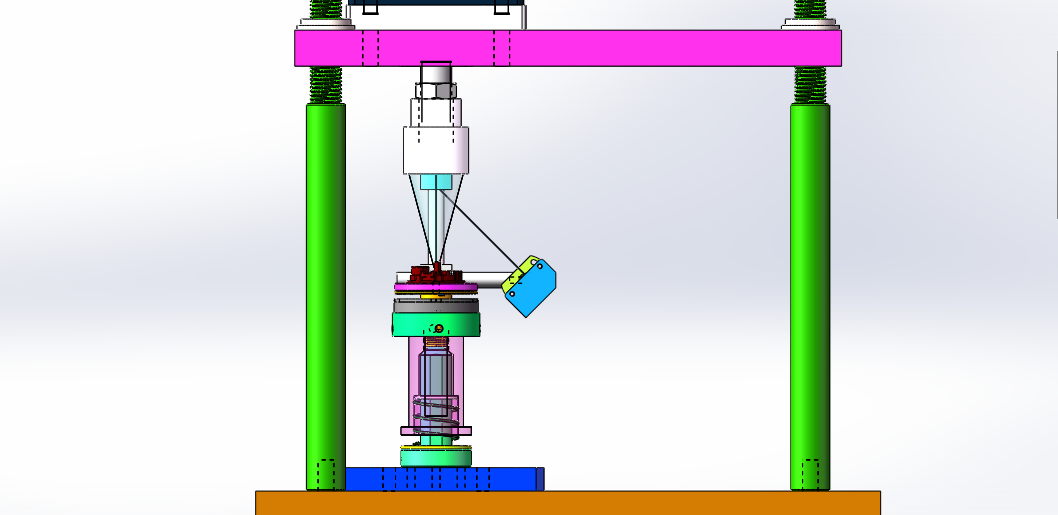

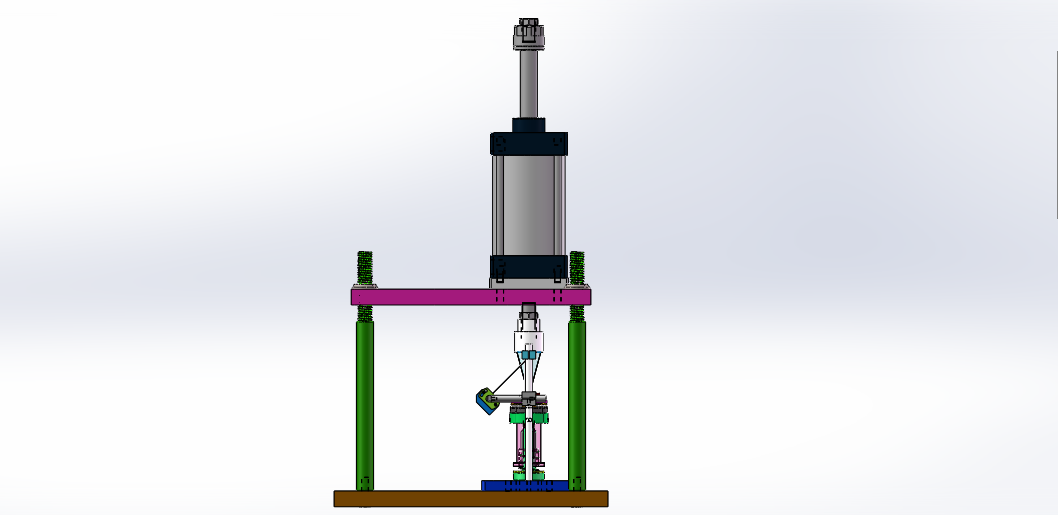

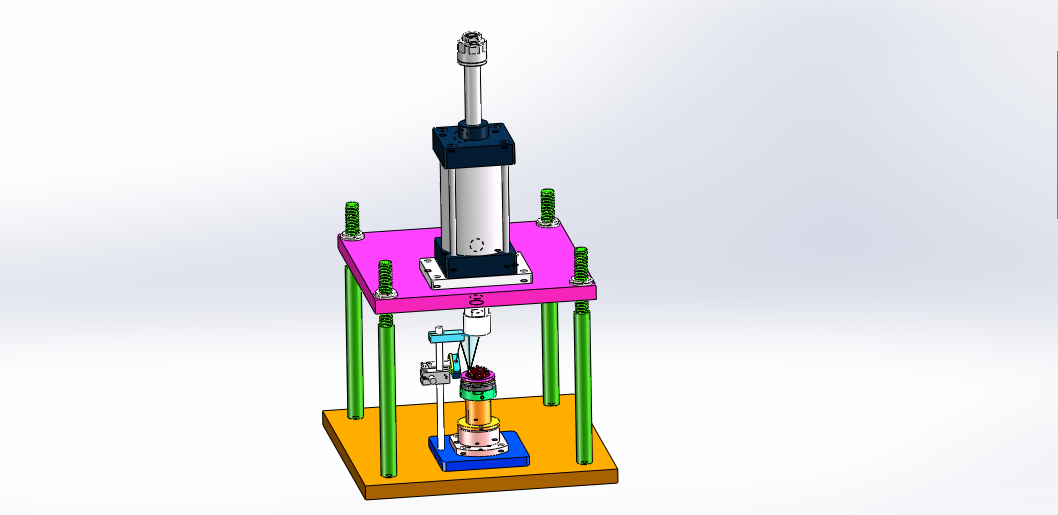

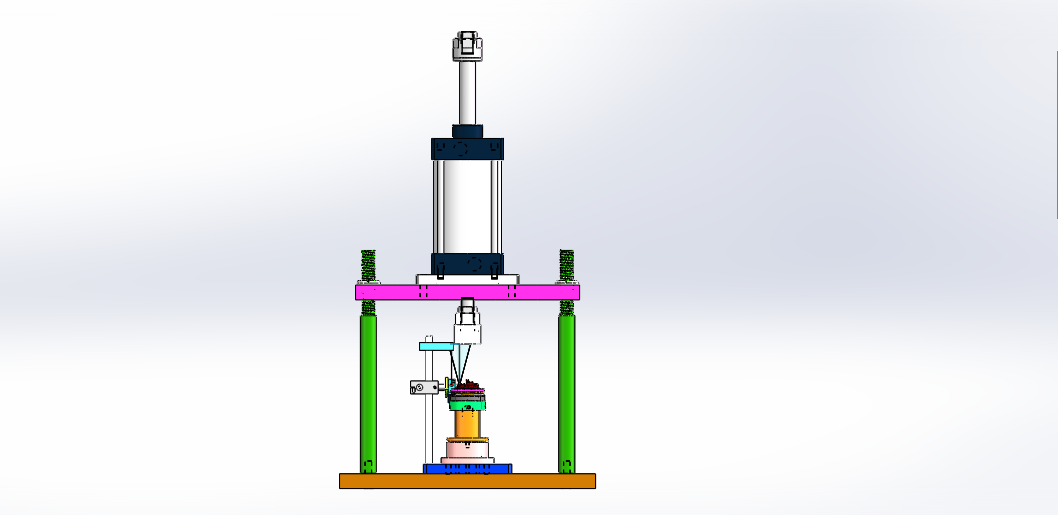

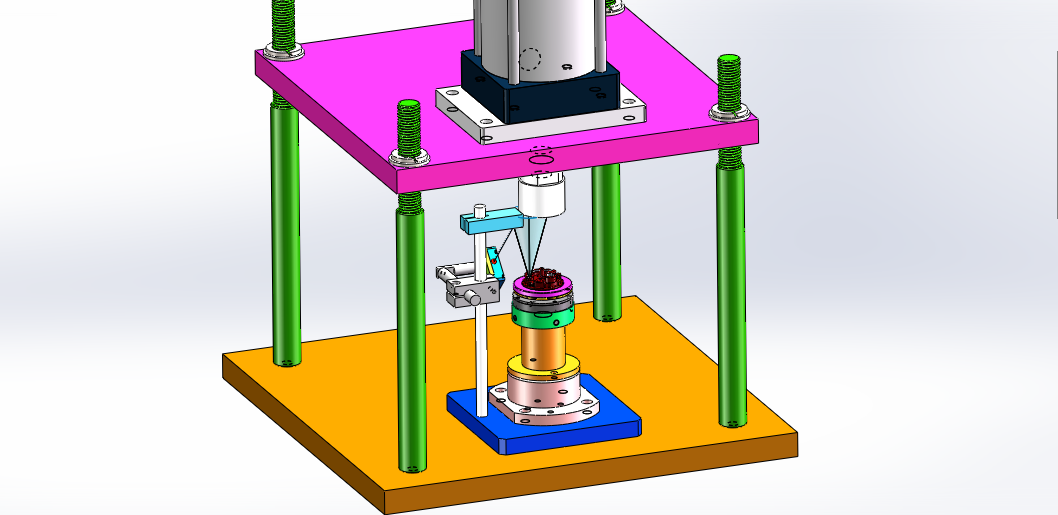

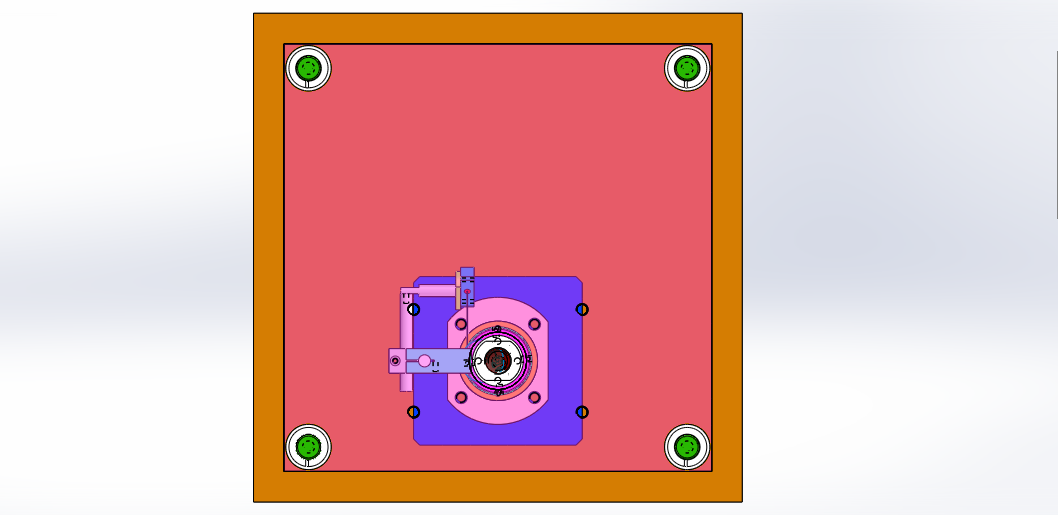

自动感应压铆钉机设计思路：安装光电感应器和补光LED灯，自动识别和检测产品的小孔，判断是否有加工小孔之后，需要自动压装铆钉，产品小孔下方安装LED等，LED光源透过小孔，在上方的金属块形成圆形光斑，此时感应器检测到上方的金属块，判断是否有小孔，随后启动压装动作。自动感应压铆钉机结构介绍：设备防护罩、气动压力机构、产品定位底座、LED光源、光电感应器和电气配件构成，各组件结构具体构造如下： 1，气动压力机构：由底板、立柱、气缸和压装模具组成； 2，产品定位底座：由产品固定座组成. 程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。工作原理：人工把铆钉放置在固定底座上，
