设备循环水箱（ID:1753200）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1736066852825.zip | 5.94M |
| 2 | 12光杆.1.SLDPRT | 47.58K |
| 3 | 2寸接头.1.SLDPRT | 123.77K |
| 4 | 2寸球阀.1.SLDASM | 154.87K |
| 5 | BODY_BaseModel20200725083623.1.sldprt | 188.61K |
| 6 | HANDLE_BaseModel20200725083623.1.sldprt | 126.81K |
| 7 | SHF12.1.SLDPRT | 90.74K |
| 8 | 卡槽.1.SLDPRT | 66.39K |
| 9 | 水箱-1.1.1.SLDPRT | 1.03M |
| 10 | 水箱0724.1.SLDASM | 1.49M |
| 11 | 水箱盖-副本.1.SLDPRT | 185.32K |
| 12 | 水箱盖.1.SLDPRT | 192.92K |
| 13 | 水箱盖托板.1.SLDPRT | 68.22K |
| 14 | 水箱连接板.1.SLDPRT | 91.33K |
| 15 | 浮球固定座.1.SLDPRT | 116.41K |
| 16 | 过滤网架.1.SLDPRT | 2.59M |
| 17 | 门拉手.1.SLDPRT | 272.14K |
| 18 | 设备循环水箱.docx | 12.49K |
此图纸下载需要100金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 34
加入时间：2022-03-31
模型信息
图纸ID：1753200
图纸格式：sldprt,sldasm
文件大小：6.09M
所需金币：100
上传时间：2025-01-05 16:47:35
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
循环水箱
图纸简介

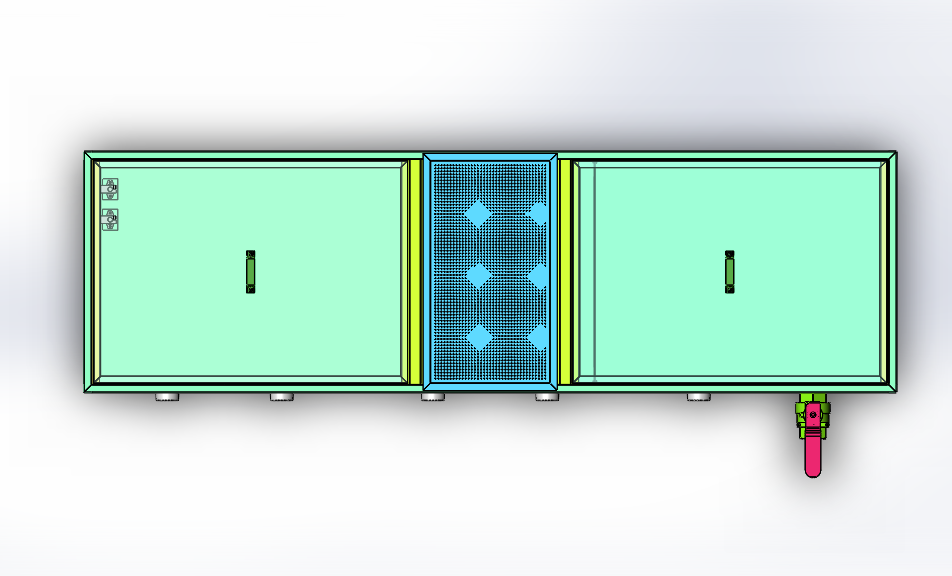

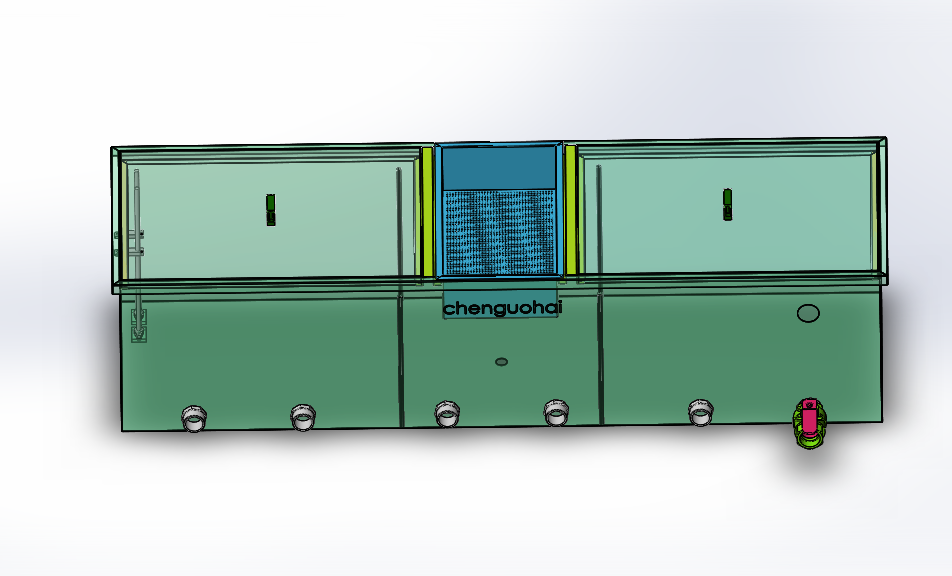

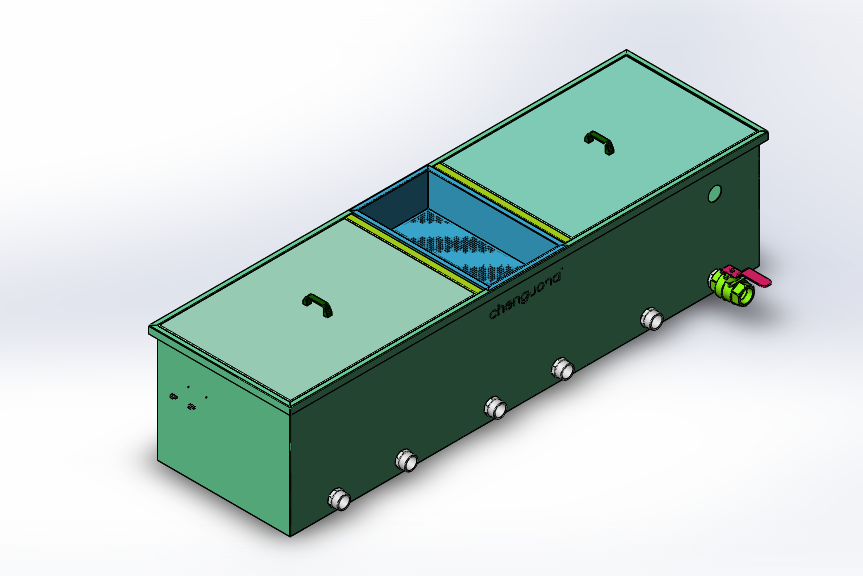

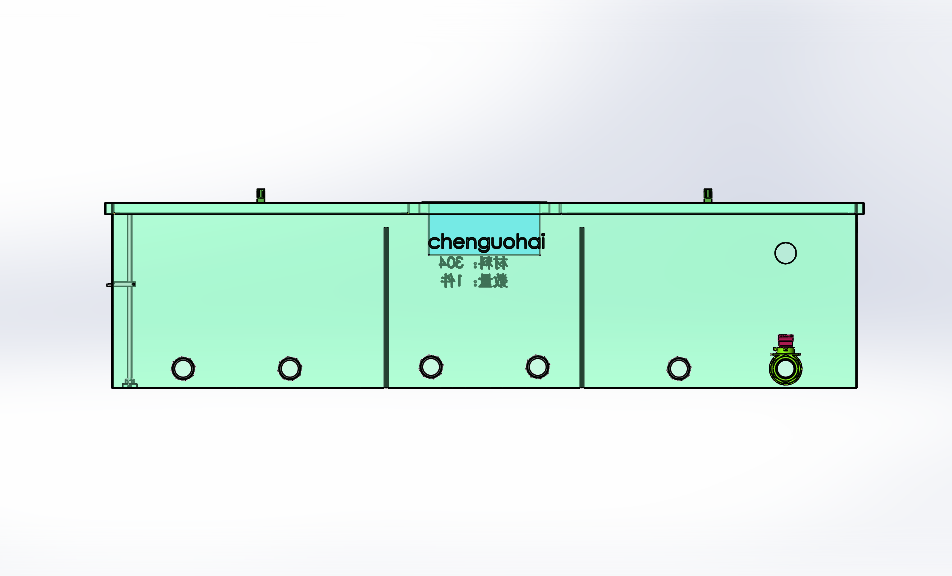

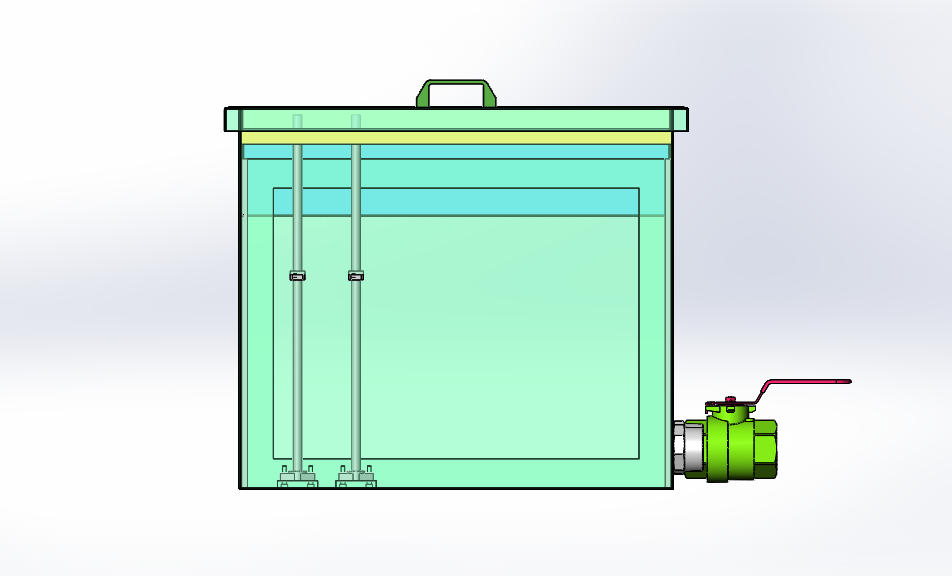

冷却循环水箱 设计思路：水箱尺寸：长2100mm，宽600mm，高530mm，一共分为三个区域，左右两个为净化后的区域，中间为过滤区域，有回流水过滤网，三个区域用过滤网隔开，水箱安装有溢水口和进水口，内部有浮球开关。 冷却循环水箱结构介绍：水箱主体槽、水箱盖、过滤槽、浮球开关和电气配件构成，各组件结构具体构造如下： 1，水箱主体槽：由不锈钢槽组成； 2，过滤槽：由过滤网组成； 3，浮球开关：由感应开关组成。 工作原理：净化后的水用于冷却，回流的水经过过滤后回到净水区域，浮球自动感应水位，不足时自动补充加水。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款冷却循环水箱。
