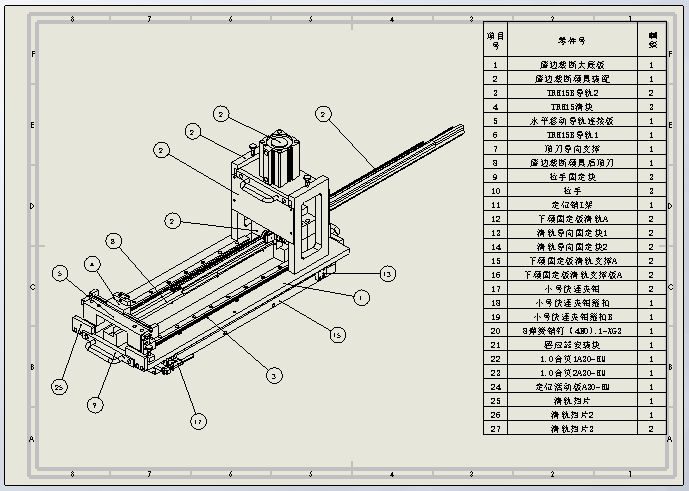

车门导槽唇边切割工装

（ID:1753397）

改图/画图

机械设备 / 非标机械 / 车门导槽唇边切割工装

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.0合页1A30-HM.SLDPRT	106.81K
2	1.0合页2A30-HM.SLDPRT	103.60K
3	8弹簧销钉（4N0.1-XG3.SLDPRT	160.68K
4	A-5.SLDPRT	84.04K
5	A7M唇边裁断上模.SLDPRT	200.26K
6	A7M唇边裁断上模B.SLDPRT	206.90K
7	A7M唇边裁断上模固定板.SLDPRT	142.19K
8	A7M唇边裁断上模固定板B.SLDPRT	143.58K
9	A7M唇边裁断下模.SLDPRT	221.81K
10	A7M唇边裁断下模B.SLDPRT	167.42K
11	A7M唇边裁断导向上模.SLDPRT	124.25K
12	A7M唇边裁断导向下模.SLDPRT	193.03K
13	A7M唇边裁断总装配.SLDASM	1.02M
14	A7M唇边裁断总装配B.SLDASM	906.36K
15	A7M唇边裁断机架A-1.SLDPRT	261.67K
16	A7M唇边裁断机架A-2.SLDPRT	294.05K
17	A7M唇边裁断机架B-1.SLDPRT	415.86K
18	A7M唇边裁断模具装配B.SLDASM	723.13K
19	A7M唇边裁断模具顶刀.SLDPRT	81.90K
20	A7M素材端末裁刀插销.SLDPRT	134.08K
21	QQ截图20220123230711.jpg	231.63K
22	SDA63-60-S气缸.SLDPRT	212.86K
23	SDA63-60-S气缸固定板.SLDPRT	97.85K
24	SDA63-60-S气缸固定板支撑板.SLDPRT	123.06K
25	SDA63-60-S气缸活塞杆.SLDPRT	112.30K
26	TRH15B导轨1.SLDPRT	101.19K
27	TRH15B导轨2.SLDPRT	109.39K
28	TRH15滑块.SLDPRT	99.89K
29	上机架后背板.SLDPRT	64.68K
30	下模固定板滑轨A.SLDPRT	90.71K
31	下模固定板滑轨支撑A.SLDPRT	113.92K
32	下模固定板滑轨支撑板A.SLDPRT	112.33K
33	唇边裁刀.SLDPRT	138.34K
34	唇边裁刀B.SLDPRT	133.37K
35	唇边裁断大底板.SLDPRT	230.09K
36	唇边裁断模具后顶刀.SLDPRT	74.01K
37	唇边裁断模具装配.SLDASM	616.62K
38	定位活动板A30-HM.SLDPRT	86.74K
39	定位销L架.SLDPRT	93.04K
40	封板.SLDPRT	63.40K
41	小号快速夹钳.SLDASM	132.69K
42	小号快速夹钳底座.SLDPRT	131.36K
43	小号快速夹钳把手.SLDPRT	123.23K
44	小号快速夹钳箍扣.SLDPRT	138.10K
45	小号快速夹钳箍扣B.SLDPRT	157.22K
46	小号快速夹钳钳箍.SLDPRT	112.44K
47	废料导向支片右.SLDPRT	93.17K
48	废料导向支片左.SLDPRT	108.78K
49	感应器安装块.SLDPRT	131.06K
50	拉手.SLDPRT	112.46K
51	拉手固定块.SLDPRT	82.98K
52	接头.SLDPRT	110.43K
53	日光灯A7M.SLDPRT	68.79K
54	有肩导套12X17-1.SLDPRT	88.57K
55	有肩导柱12X140-1.SLDPRT	89.24K
56	机架A.SLDASM	268.53K
57	机架B.SLDASM	221.63K
58	机架台板A.SLDPRT	127.30K
59	机架台板B.SLDPRT	87.39K
60	机架脚杯.SLDPRT	70.59K
61	水平移动导轨连接板.SLDPRT	134.41K
62	滑轨导向固定块1.SLDPRT	114.08K
63	滑轨导向固定块2.SLDPRT	111.49K
64	滑轨挡片.SLDPRT	93.94K
65	滑轨挡片2.SLDPRT	104.30K
66	滑轨挡片3.SLDPRT	105.32K
67	滑轮.SLDPRT	196.30K
68	滑轮座.SLDPRT	117.06K
69	滑轮座B.SLDPRT	132.20K
70	滑轮轴.SLDPRT	66.16K
71	焊接机架脚板.SLDPRT	87.78K
72	电箱3-3A30-HMA7M-HM.SLDPRT	93.38K
73	素材C864.5.SLDPRT	137.12K
74	素材D885.SLDPRT	145.09K
75	车门导槽唇边切割工装.SLDASM	1.51M
76	车门导槽唇边切割机-右件.SLDASM	1.25M
77	车门导槽唇边切割机-左件.SLDASM	1.15M
78	轴承.SLDPRT	77.25K
79	镜向A7M唇边裁断上模.SLDPRT	64.81K
80	镜向A7M唇边裁断下模.SLDPRT	72.52K
81	镜向A7M唇边裁断大底板.SLDPRT	178.63K
82	镜向A7M唇边裁断导向上模.SLDPRT	43.26K
83	镜向A7M唇边裁断导向下模.SLDPRT	59.57K
84	镜向定位销L架.SLDPRT	39.50K
85	镜向废料导向支片左.SLDPRT	49.15K
86	镜向水平移动导轨连接板.SLDPRT	66.75K
87	镜向滑轨导向固定块1.SLDPRT	61.64K
88	镜向滑轨导向固定块2.SLDPRT	60.92K
89	镜向滑轮座.SLDPRT	52.32K
90	顶刀导向支撑.SLDPRT	99.83K
91	A7M唇边裁断总装配.SLDDRW	178.16K
92	工装零件明细表.xlsx	14.78K
93	车门导槽唇边切割工装.docx	12.63K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 37

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1753397

图纸格式：sldprt,sldasm,slddrw

文件大小：17.08M

所需金币：263

上传时间：2025-01-05 19:33:46

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

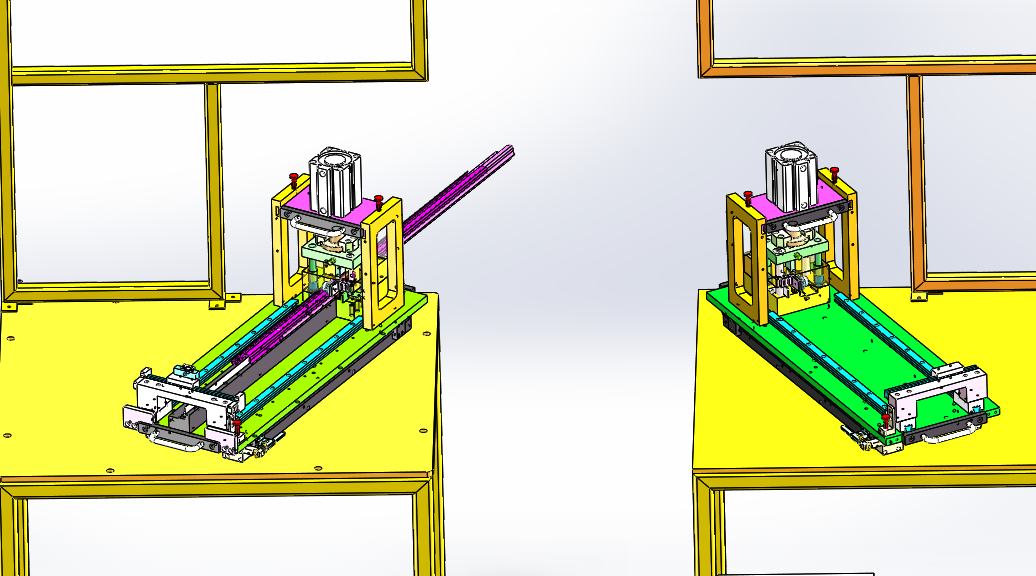

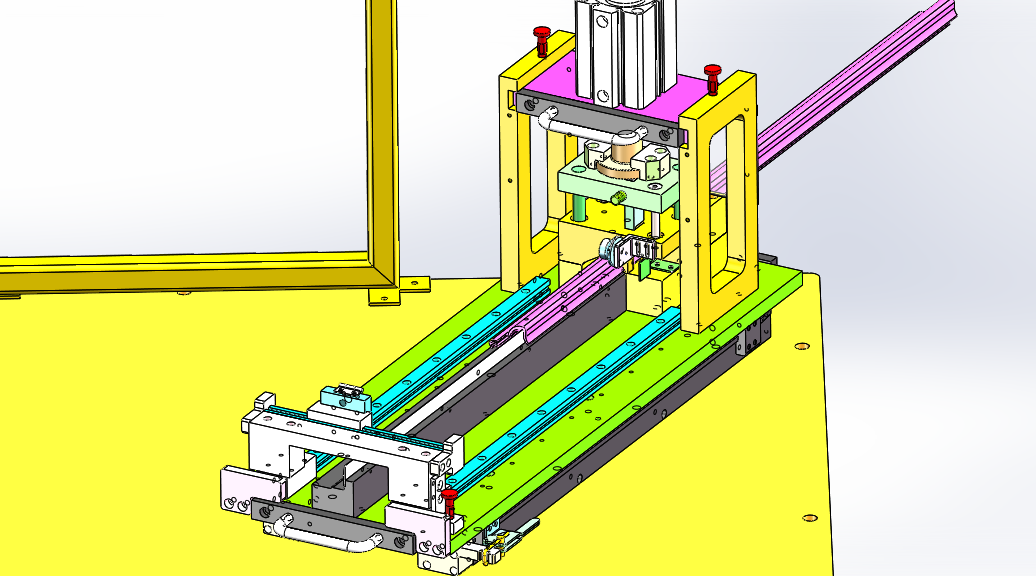

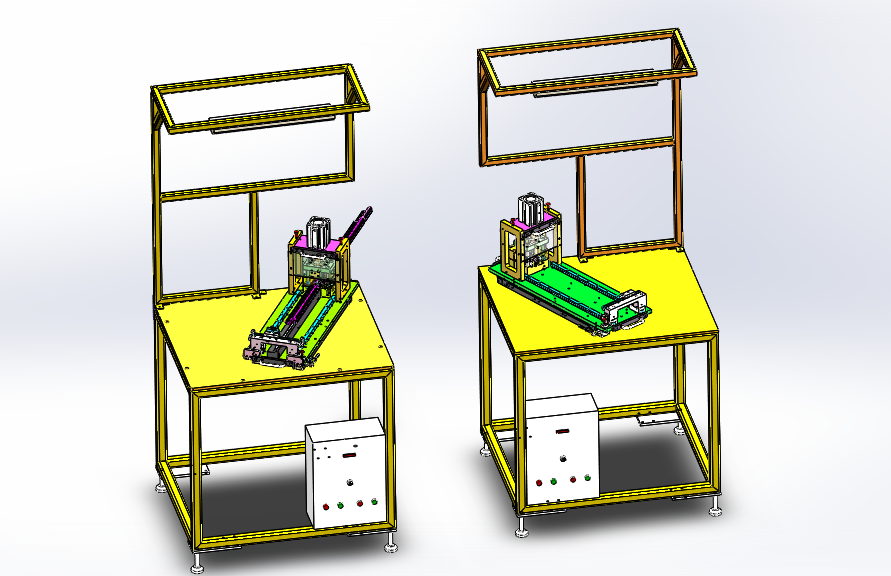

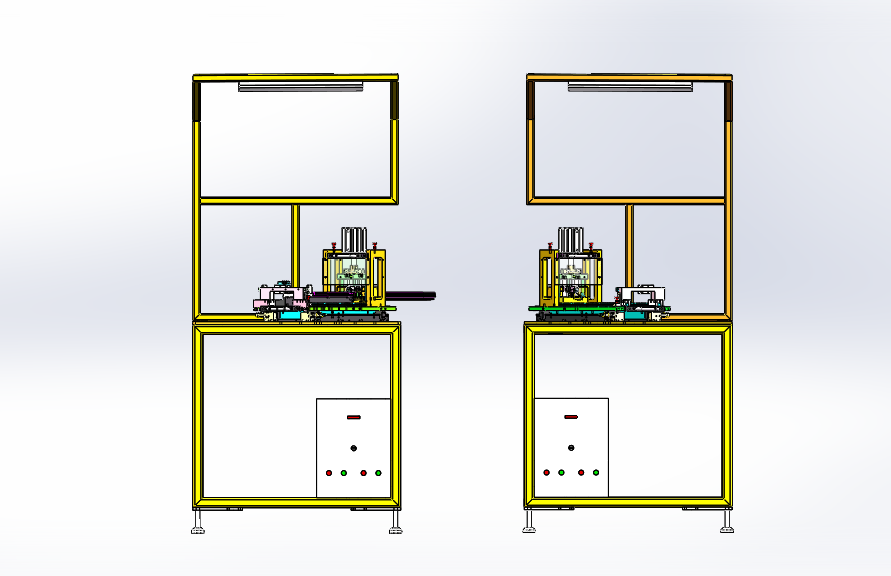

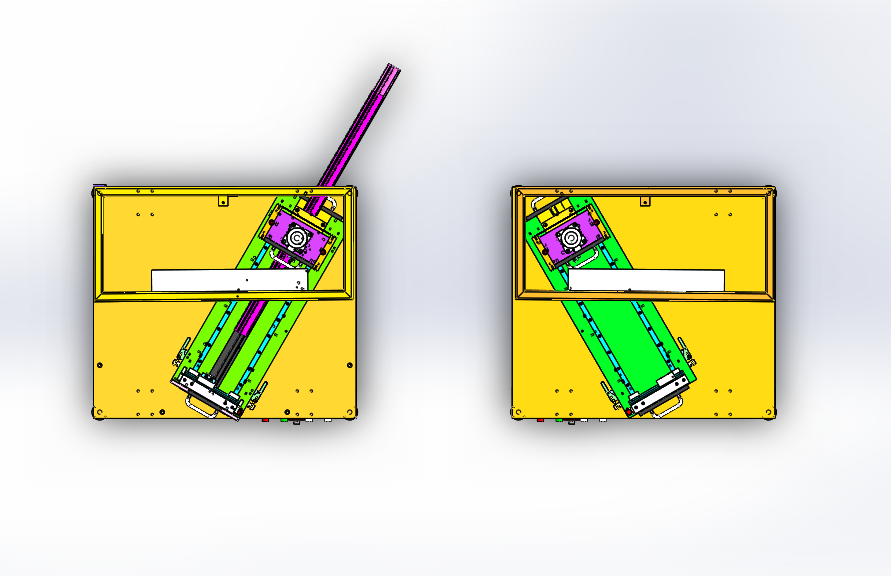

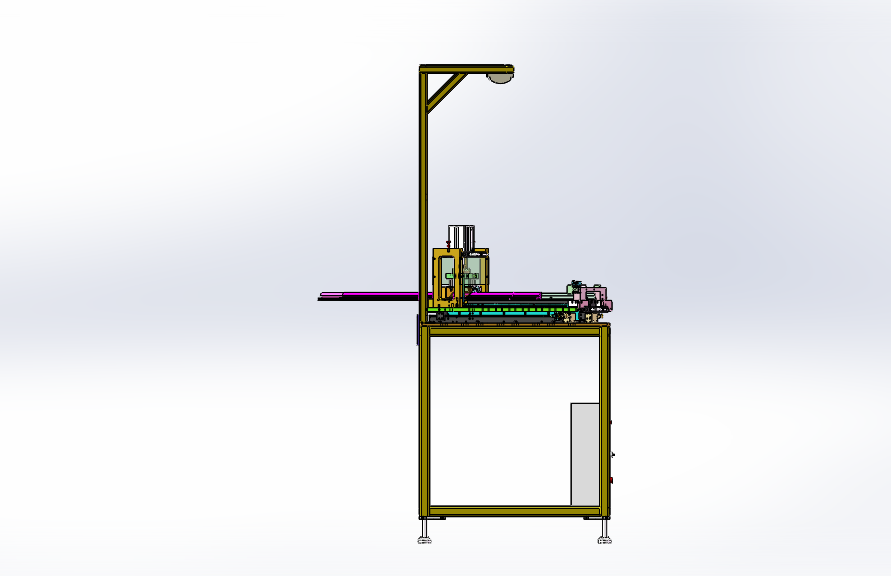

车门导槽唇边切割工装设计思路：汽车密封条导槽切割唇边，采用刀模冲切，控制气缸下压，制作仿形模腔，定位板安装到工装前面，安装导轨固定可以调节长度尺寸。产品区分左右件，工装制作成左右件两套冲切工装。车门导槽唇边切割工装结构介绍：设备防护罩、冲切刀模结构、产品定位工装、长度定位调整机构和电气配件构成，各组件结构具体构造如下： 1，冲切刀模结构：由仿形模腔、冲刀和下刀模组成； 2，产品定位工装：由固定卡槽组成； 3，长度定位调整机构：由导轨滑块和定位板组成。程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。工作原理：人工把产品安装到设备上，产品端头触碰到感应开关，双手按下
