气动压铆钉机（ID:1753398）

机械设备 / 非标机械 / 气动压铆钉机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17360770963487.zip	5.81M
2	F-SC100FASC.sldprt	103.57K
3	SC-100-M20x1_510-A_Nut.sldprt	121.26K
4	SCJ-100-M20x1_5-Nut.sldprt	88.11K
5	SCJ-100Screw.sldprt	70.23K
6	SCJ-100x100-10-FA10_r.sldprt	97.77K
7	SCJ100x100-10FA0010.sldasm	240.51K
8	SCJ100X100_c.sldprt	205.54K
9	YMDJ-001.SLDPRT	98.26K
10	YMDJ-002.SLDPRT	323.14K
11	YMDJ-003.SLDPRT	750.40K
12	YMDJ-004.SLDPRT	96.98K
13	YMDJ-005.SLDPRT	100.00K
14	YMDJ-006.SLDPRT	111.66K
15	YMDJ-007.SLDPRT	66.12K
16	YMDJ-008.SLDPRT	106.40K
17	YMDJ-009.SLDPRT	69.34K
18	YMDJ-010.SLDPRT	75.45K
19	YMDJ-011.SLDPRT	68.92K
20	YMDJ-012.SLDPRT	418.68K
21	压铆钉机.SLDASM	1.47M
22	进油盘.SLDPRT	645.74K
23	铆钉定位座.SLDASM	630.83K
24	压铆钉机.SLDDRW	159.73K
25	气动压铆钉机零件明细表.xlsx	14.71K
26	气动压铆钉机.docx	12.59K

此图纸下载需要70金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：5.95M

所需金币：70

上传时间：2025-01-05 19:38:19

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

压铆钉机

压力机

气动

图纸简介

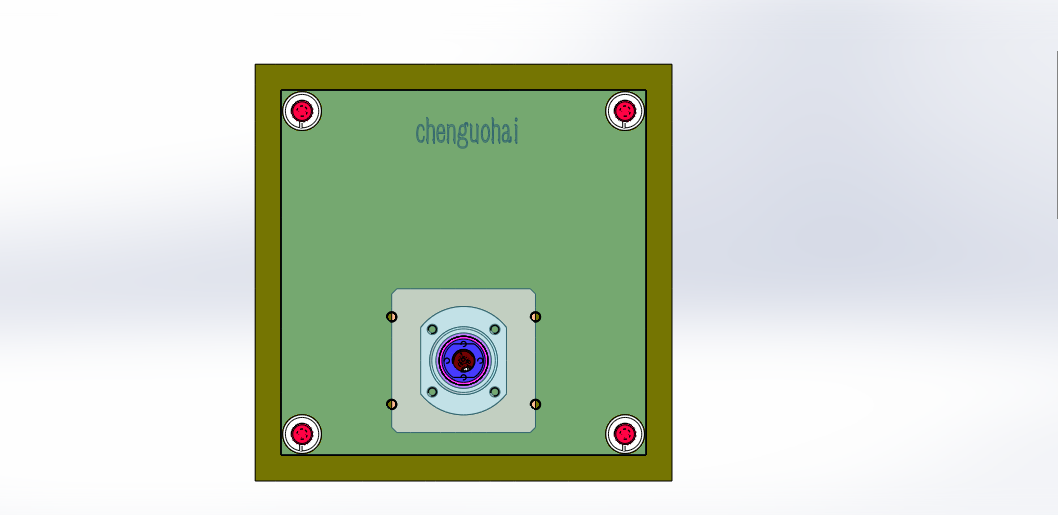

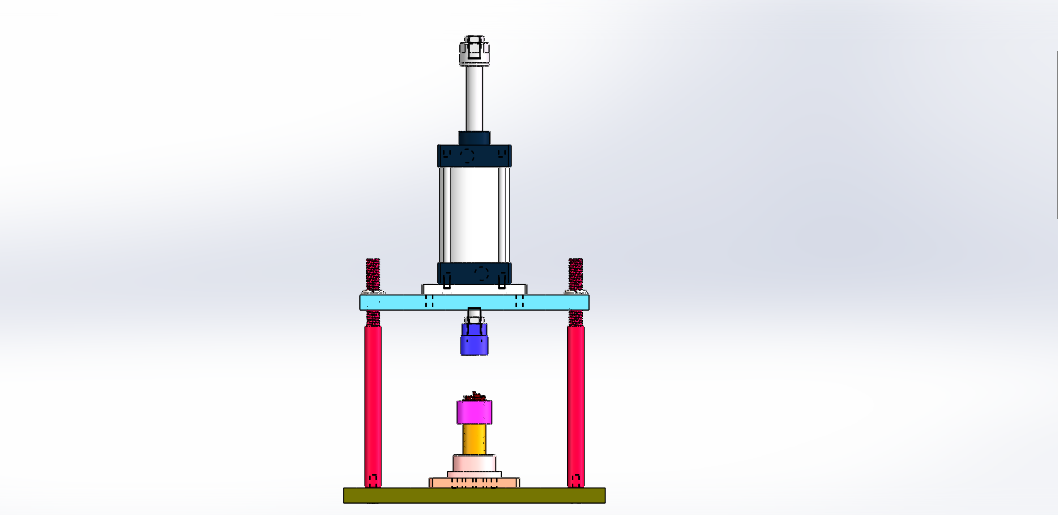

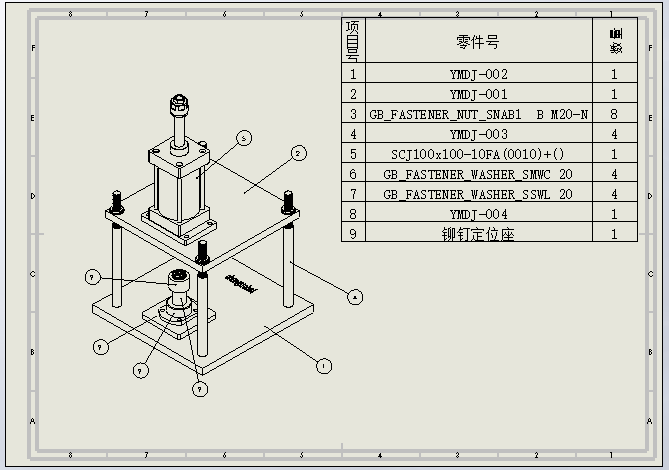

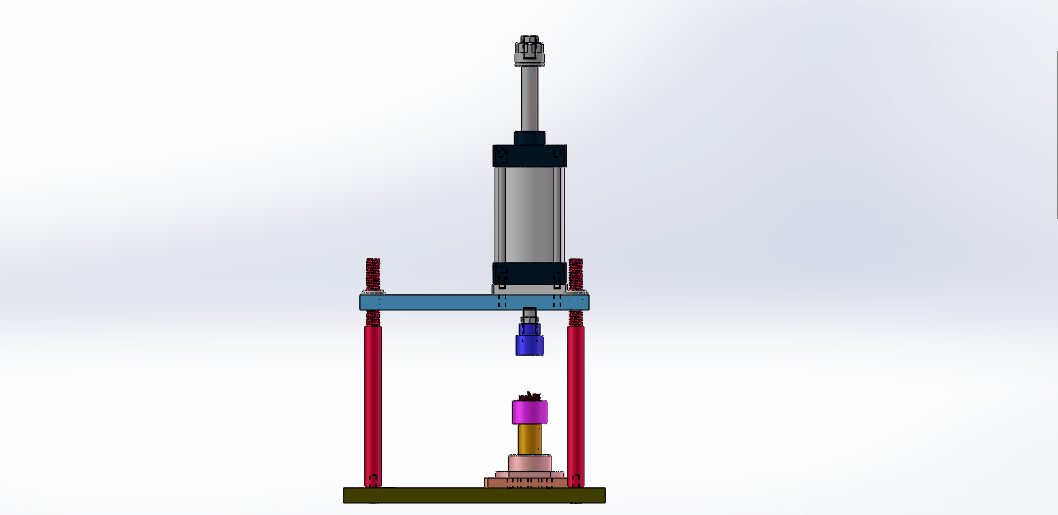

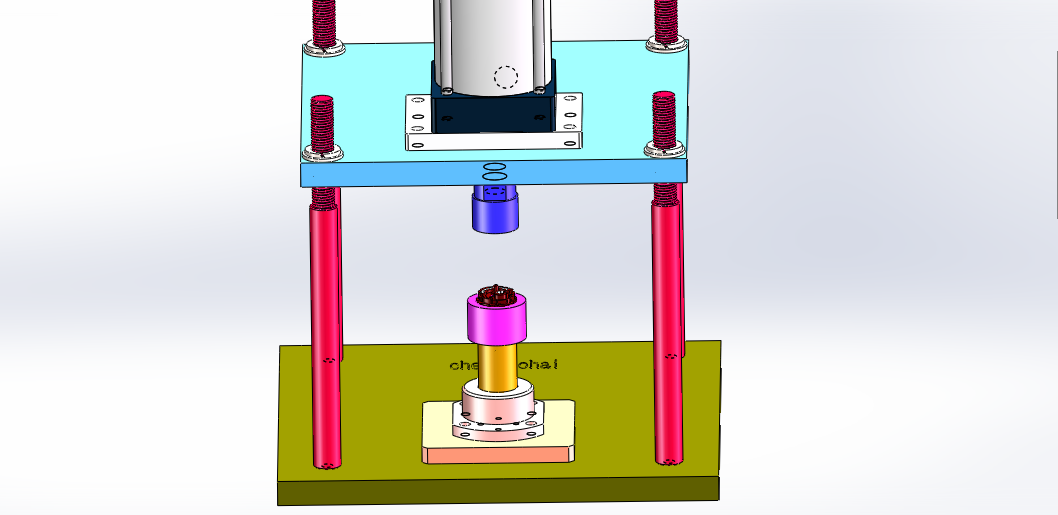

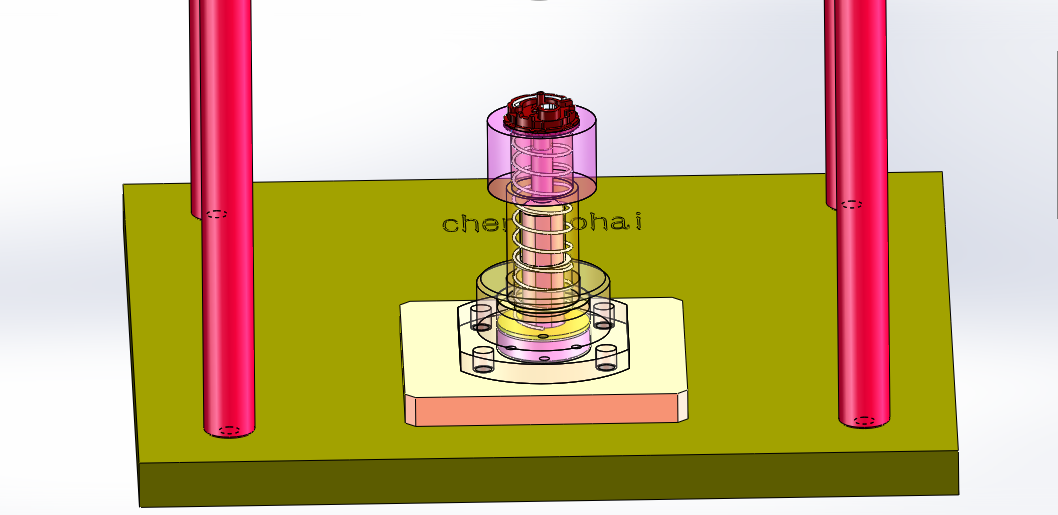

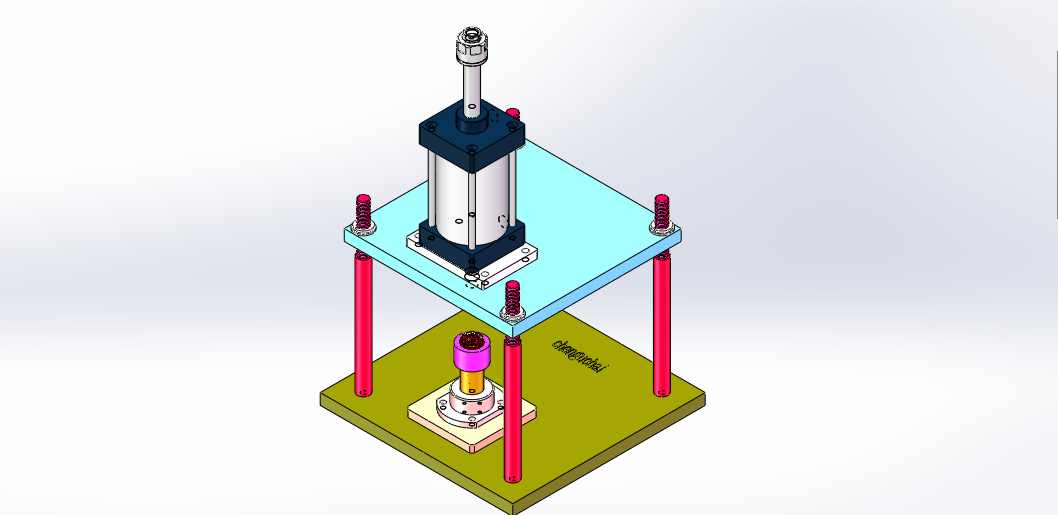

气动压铆钉机设计思路：铆钉人工放置在定位底座上，然后继续放上油盘，按照指示方向定好方向位置，压装上模根据产品的结构形状制作出合适的压模，压模安装在气缸上，采用气动压紧。气动压铆钉机结构介绍：设备防护罩、气缸压紧机构、铆钉定位底座、油盘定位底座和电气配件构成，各组件结构具体构造如下： 1，气缸压紧机构：由底板、气缸安装板、气缸和立柱组成； 2，铆钉、油盘定位底座：由铆钉定位轴和油盘固定座组成。程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。工作原理：人工放入铆钉，再放入油盘，确认好方向无误后，按下双手启动开关，压模开始下压，完成铆钉压装工序。图纸为solidwo
