汽车密封条自动定长锯切机（ID:1754238）

机械设备 / 非标机械 / 汽车密封条自动定长锯切机

©非原创

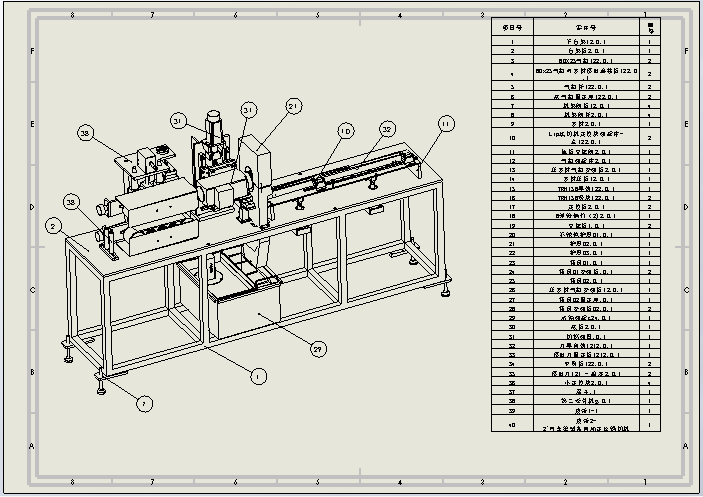

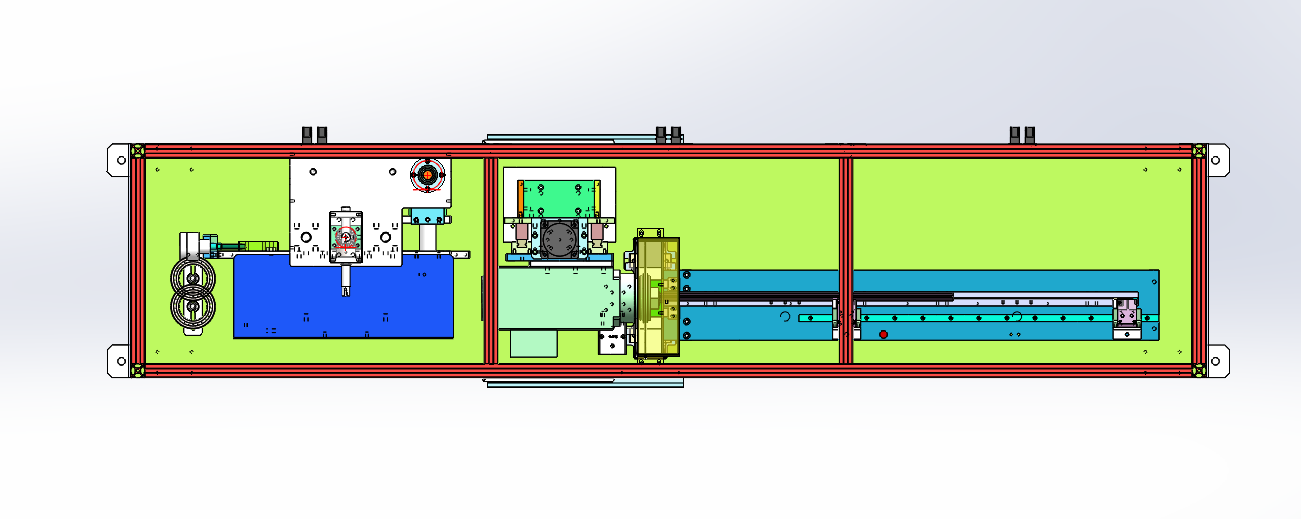

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17361699819150.zip	39.14M
2	18X20轴套g.0.1.SLDPRT	107.03K
3	6004.0.1.SLDPRT	649.26K
4	6006.0.1.SLDPRT	394.63K
5	80X25气缸122.0.1.SLDPRT	130.93K
6	80x25气缸与素材顶出连接板122.0.1.SLDPRT	110.79K
7	8弹簧销钉（22.0.1.SLDPRT	161.80K
8	FL2052g.0.1.SLDPRT	107.38K
9	GB-Straightbevelgear2.5M25GT25PT20PA15FW---25O56H55MD25.0R1-副本.0.1.sldprt	631.15K
10	GB-Straightbevelgear2.5M25GT25PT20PA15FW---25O56H55MD25.0R1.0.1.sldprt	613.14K
11	GB-Straightbevelgear2M22GT22PT20PA12FW---22O50H40MD18.0N-副本.0.1.sldprt	559.39K
12	GB-Straightbevelgear2M22GT22PT20PA12FW---22O50H40MD18.0N.0.1.sldprt	567.43K
13	Lip裁切机定位块装配体-左122.0.1.SLDASM	179.23K
14	M30X1.5g.0.1.SLDPRT	125.74K
15	q44.h伺服电机80ST-M02430g111.0.0.1.SLDPRT	181.49K
16	q44.h伺服电机80ST-M02430安装板g111.0.0.1.SLDPRT	158.09K
17	q44.h伺服电机80ST-M02430安装板加强筋g111.0.0.1.SLDPRT	93.48K
18	q44.h切割部件可调安装板g111.0.0.1.SLDPRT	118.82K
19	q44.h导轨垫高板3-副本g111.0.0.1.SLDPRT	97.55K
20	q44.h机架背板g111.0.0.1.SLDPRT	183.43K
21	q44.h滚珠丝杠2（25）g111.0.0.1.SLDPRT	1.29M
22	q44.h滚珠丝杠滑块1（30）-副本g111.0.0.1.SLDPRT	128.01K
23	q44.h滚珠丝杠滑块1（30）安装板g111.0.0.1.SLDPRT	142.14K
24	q44.h电机加强条横板g111.0.0.1.SLDPRT	121.12K
25	q44.h电机背板加强条-副本g111.0.0.1.SLDPRT	88.98K
26	q44.h电机背板加强条g111.0.0.1.SLDPRT	92.12K
27	q44.h砂轮g111.0.0.1.SLDPRT	59.81K
28	q44.h联轴器（20）g111.0.0.1.SLDPRT	100.87K
29	q44下封盖g111.0.0.1.SLDPRT	117.04K
30	q44丝杆上端轴承g111.0.0.1.SLDPRT	122.26K
31	q44丝杆下端轴承g111.0.0.1.SLDPRT	107.93K
32	q切割电机板11111.0.0.1.SLDPRT	167.10K
33	q电机11111.0.0.1.SLDPRT	251.75K
34	q电机安装板11111.0.0.1.SLDPRT	134.92K
35	TRH15B导轨122.0.1.SLDPRT	121.29K
36	TRH15B滑块122.0.1.SLDPRT	107.16K
37	上前板g.0.1.SLDPRT	250.09K
38	上后板g.0.1.SLDPRT	178.81K
39	下前板g.0.1.SLDPRT	257.09K
40	下台架12.0.1.SLDPRT	139.37K
41	下后板g.0.1.SLDPRT	146.64K
42	不锈钢护罩01.0.1.SLDPRT	230.31K
43	中间板122.0.1.SLDPRT	59.93K
44	主传动皮带轮g.0.1.SLDPRT	126.52K
45	主动动皮带轮g.0.1.SLDPRT	152.67K
46	主动套g.0.1.SLDPRT	99.72K
47	主动皮带轮轴2g.0.1.SLDPRT	135.63K
48	从动皮带轮g.0.1.SLDPRT	252.21K
49	从动皮带轮轴g.0.1.SLDPRT	132.72K
50	伞齿轮传动轴g.0.1.SLDPRT	98.48K
51	伞齿轮定位套g.0.1.SLDPRT	78.40K
52	传动套g.0.1.SLDPRT	111.34K
53	刀导向轨1212.0.1.SLDPRT	195.00K
54	切割装置.0.1.SLDASM	2.06M
55	前板2g.0.1.SLDPRT	125.96K
56	前板g.0.1.SLDPRT	131.51K
57	前板顶柱g.0.1.SLDPRT	117.58K
58	升降螺纹杆g.0.1.SLDPRT	108.45K
59	压素材气缸2.0.1.SLDPRT	368.14K
60	压素材气缸安装板12.0.1.SLDPRT	100.13K
61	压素材气缸安装板2.0.1.SLDPRT	102.23K
62	台架板2.0.1.SLDPRT	193.69K
63	地板支撑脚2.0.1.SLDPRT	84.45K
64	垫块g.0.1.SLDPRT	85.07K
65	定位开关顶块122.0.1.SLDPRT	86.90K
66	定位板2.0.1.SLDPRT	95.32K
67	导柱套.0.1.SLDPRT	68.18K
68	小定位块2.0.1.SLDPRT	76.08K
69	小滚筒.0.1.SLDASM	519.35K
70	小皮带轮g.0.1.SLDPRT	125.41K
71	小皮带轮座g.0.1.SLDPRT	127.11K
72	平面轴承底板g.0.1.SLDPRT	122.17K
73	底板2.0.1.SLDPRT	250.85K
74	底气缸固定座122.0.1.SLDPRT	97.94K
75	微动开关座-左122.0.1.SLDPRT	140.34K
76	手轮g.0.1.SLDPRT	70.65K
77	手轮轴2g.0.1.SLDPRT	126.37K
78	护罩02.0.1.SLDPRT	88.89K
79	护罩03.0.1.SLDPRT	160.58K
80	护罩1g.0.1.SLDPRT	332.94K
81	护罩2g.0.1.SLDPRT	101.22K
82	护罩g.0.1.SLDPRT	101.63K
83	护罩顶柱g.0.1.SLDPRT	111.55K
84	撑紧手轮底板g.0.1.SLDPRT	87.08K
85	撑紧手轮轴上g.0.1.SLDPRT	151.27K
86	撑紧手轮轴下g.0.1.SLDPRT	159.27K
87	支撑板1.0.1.SLDPRT	77.93K
88	机架脚杯2.0.1.SLDPRT	84.33K
89	机架脚板12.0.1.SLDPRT	98.88K
90	模具01.0.1.SLDPRT	188.88K
91	模具01安装板.0.1.SLDPRT	123.05K
92	模具02.0.1.SLDPRT	180.84K
93	模具02固定座.0.1.SLDPRT	90.22K
94	模具安装板02.0.1.SLDPRT	116.43K
95	气缸杆122.0.1.SLDPRT	77.57K
96	气缸板2.0.1.SLDPRT	104.49K
97	气缸柱2.0.1.SLDPRT	91.33K
98	气缸装配体2.0.1.SLDASM	87.43K
99	水泵1c24.0.1.SLDPRT	260.23K
100	水箱c24.0.1.SLDPRT	138.03K
101	水箱装配c24.0.1.SLDASM	267.66K
102	汽车密封条自动定长锯切机.SLDASM	6.54M
103	滑块.1.SLDPRT	107.52K
104	滑块g.0.1.SLDPRT	112.02K
105	滑块座12-22.0.1.SLDPRT	184.82K
106	滑轨.1.SLDPRT	110.38K
107	滚轮座g.0.1.SLDPRT	71.23K
108	滚轮座安装板g.0.1.SLDPRT	94.13K
109	漏斗.1.SLDPRT	136.70K
110	牵引机底板g.0.1.SLDPRT	163.80K
111	牵引机顶板.0.1.SLDPRT	171.31K
112	皮带1-1.sldprt	68.71K
113	盖子122.0.1.SLDPRT	105.85K
114	立柱g.0.1.SLDPRT	78.69K
115	第二牵引机g.0.1.SLDASM	3.77M
116	素材2.0.1.SLDPRT	112.66K
117	素材压板12.0.1.SLDPRT	85.03K
118	调节板g.0.1.SLDPRT	92.06K
119	轴承安装板g.0.1.SLDPRT	102.44K
120	轴承座2g.0.1.SLDPRT	111.63K
121	轴承座4g.0.1.SLDPRT	112.84K
122	轴承座底板2g.0.1.SLDPRT	109.58K
123	轴承座底板g.0.1.SLDPRT	111.35K
124	轴承板撑杆g.0.1.SLDPRT	58.86K
125	轴端垫板g.0.1.SLDPRT	90.21K
126	过滤槽c24.0.1.SLDPRT	210.64K
127	限位板g.0.1.SLDPRT	79.32K
128	限位滚筒1.0.1.SLDPRT	56.79K
129	限位滚筒轴1.0.1.SLDPRT	72.48K
130	零件2.0.1.SLDPRT	348.83K
131	顶出刀121-副本2.0.1.SLDPRT	158.03K
132	顶出刀固定板1212.0.1.SLDPRT	109.16K
133	顶块122.0.1.SLDPRT	84.80K
134	顶部护罩.0.1.SLDPRT	175.56K
135	汽车密封条自动定长锯切机.SLDDRW	279.54K
136	AWKM-058锁扣主体.1.1.1.sldprt	146.09K
137	AWKM-059卡板.1.1.1.sldprt	101.99K
138	AWKM-060扣臂.1.1.1.sldprt	82.39K
139	AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt	49.52K
140	AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt	49.14K
141	AWKM-063锁扣支架.1.1.1.SLDPRT	119.09K
142	SHB-CGJ-006-1.SLDPRT	318.93K
143	SHB-CGJ-006-2.SLDPRT	129.25K
144	SHB-CGJ-006-3.SLDPRT	380.10K
145	SHB-CGJ-006-4.sldasm	658.24K
146	SHB-CGJ-006.SLDASM	909.33K
147	设备零件明细图.xlsx	14.28K
148	汽车密封条自动定长锯切机.docx	12.70K
149	E-ARS10-44-N.sldasm	108.10K
150	E-ARS10-44-N_b.sldprt	348.65K
151	SHB-KK012-2.SLDPRT	2.25M
152	SHB-XJZ2-021-2.SLDPRT	45.97K
153	ZDJQ-001.SLDASM	302.43K
154	ZDJQ-002.SLDPRT	310.33K
155	拉手.SLDPRT	242.90K
156	装配体1.SLDASM	750.80K

此图纸下载需要700金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,slddrw

文件大小：40.08M

所需金币：700

上传时间：2025-01-06 21:26:32

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

汽车密封条

自动定长

锯切机

图纸简介

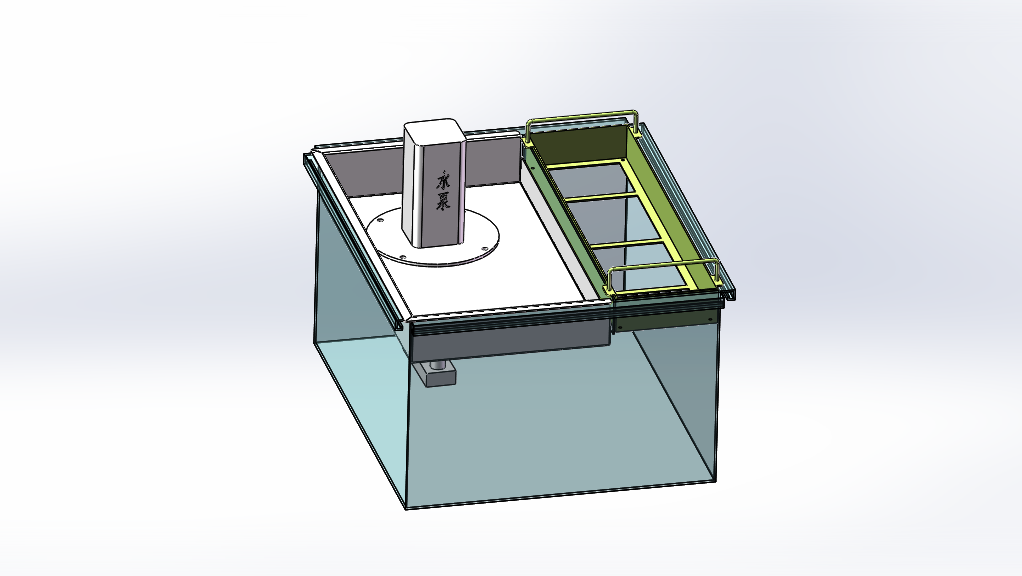

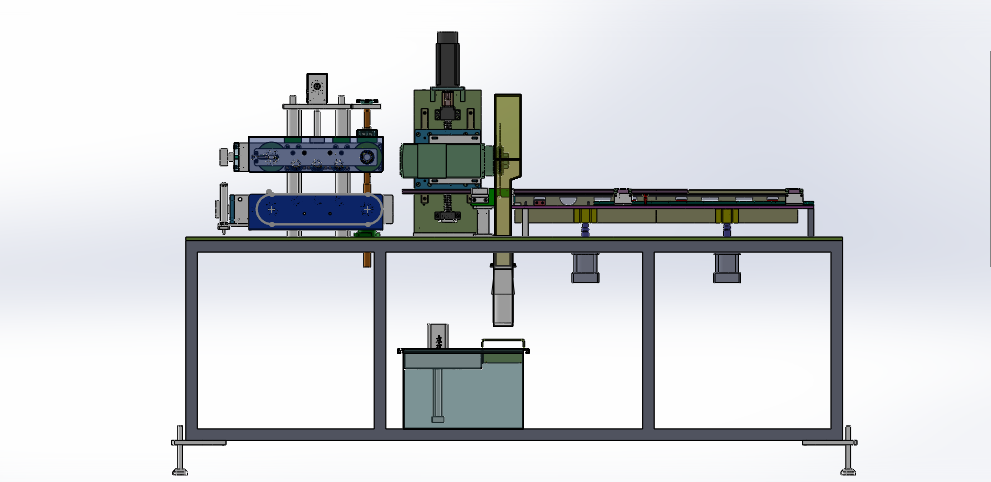

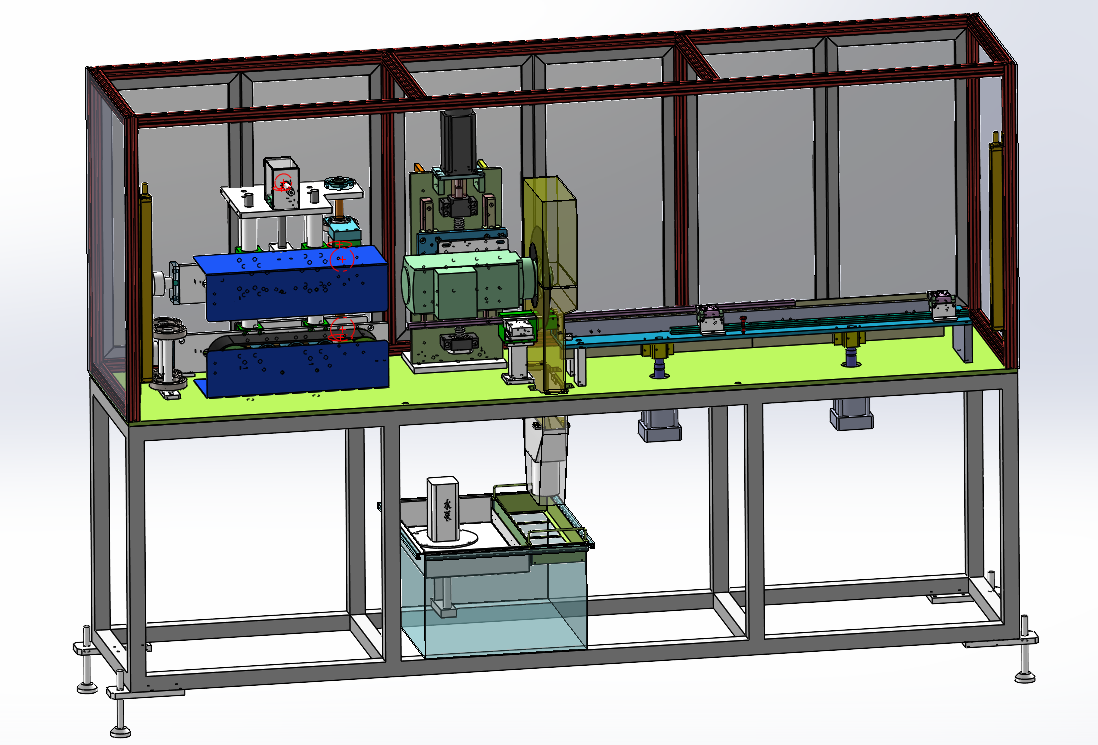

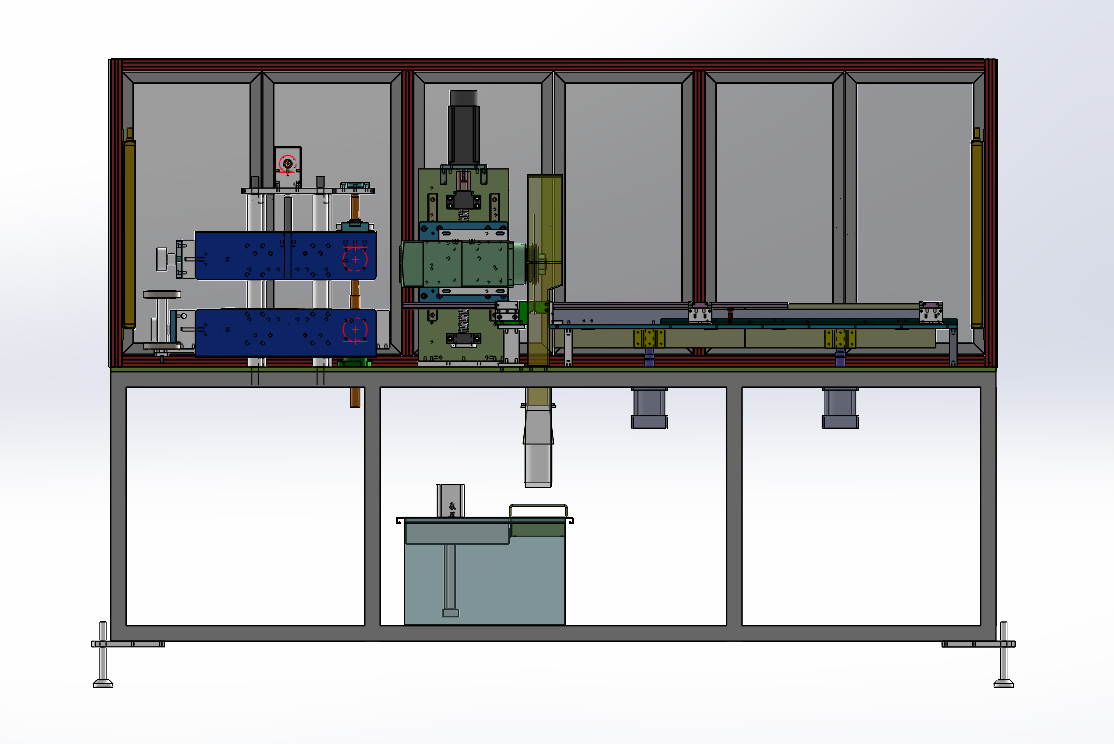

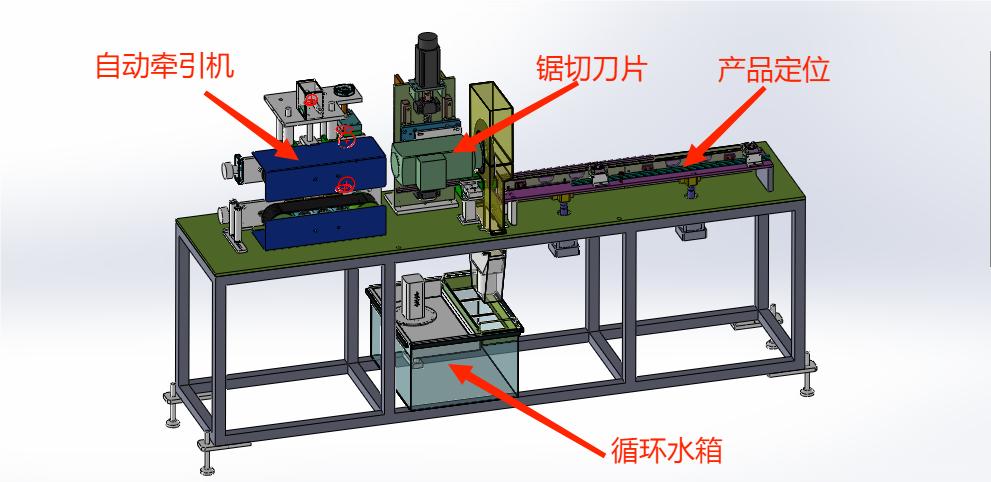

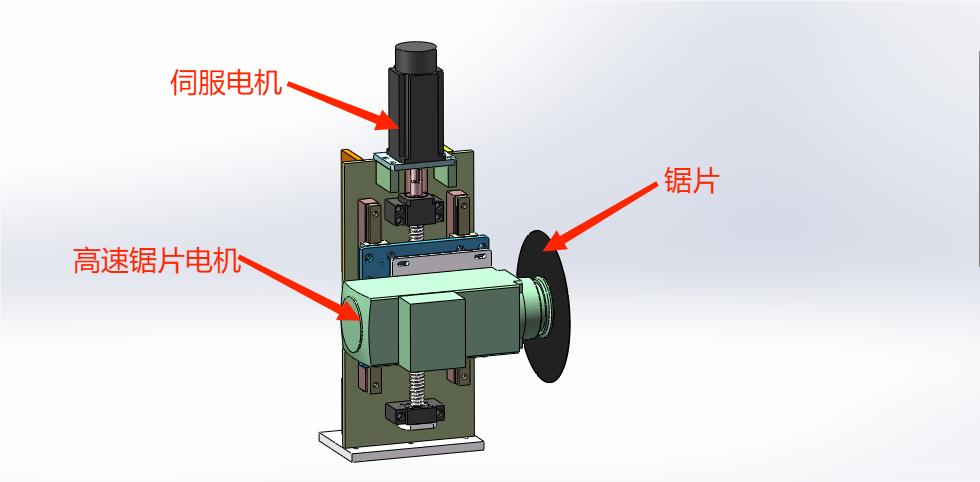

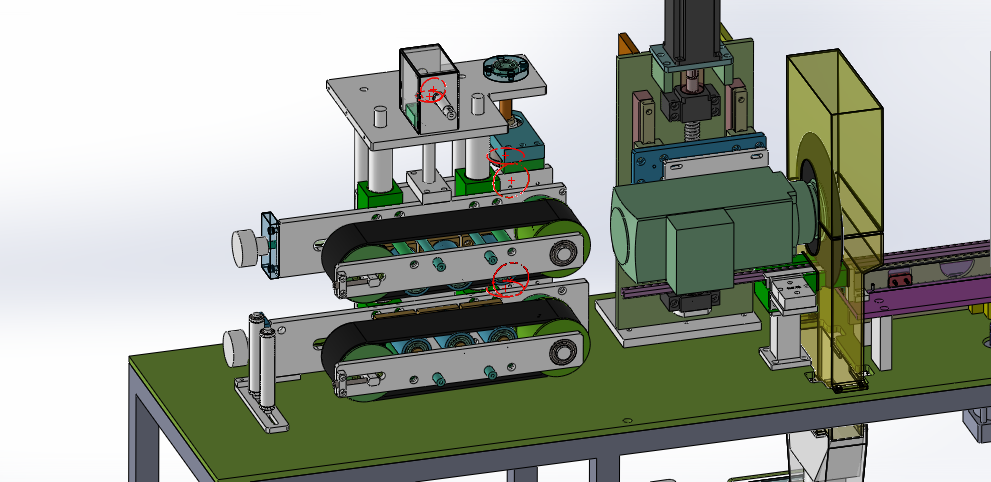

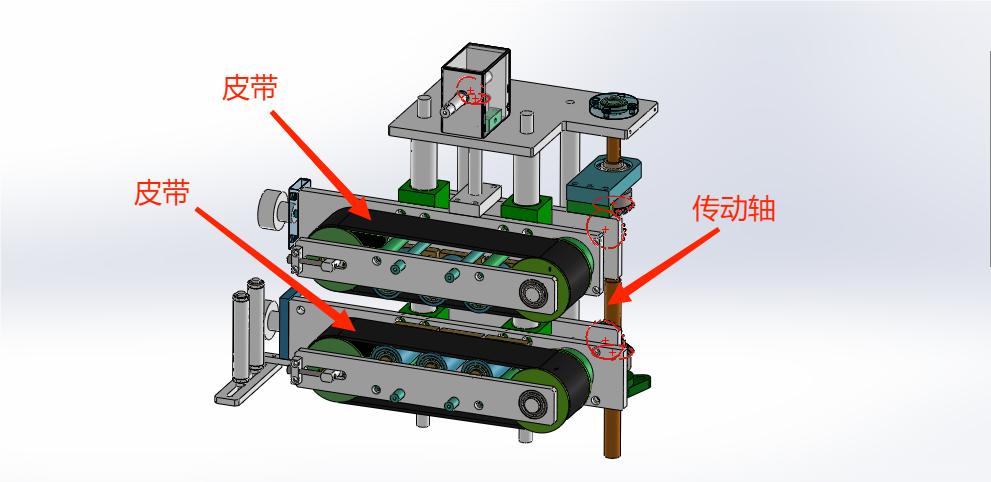

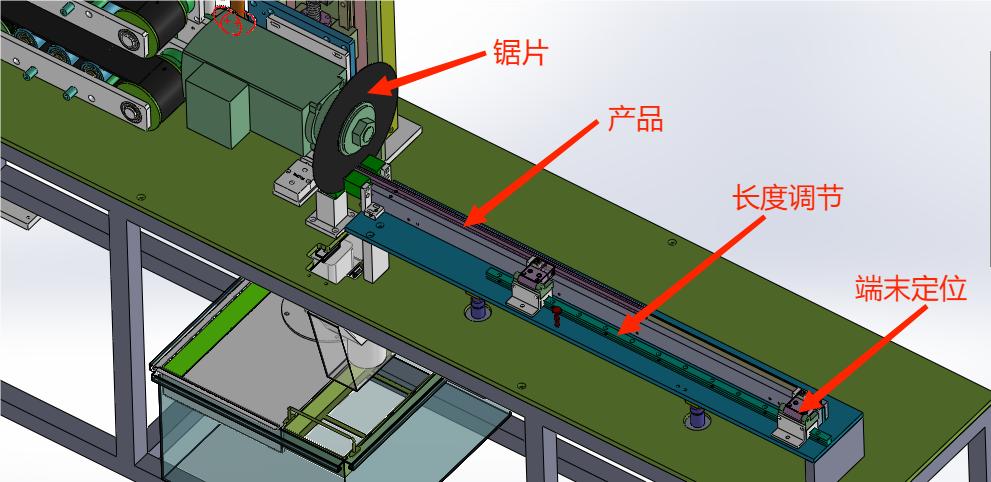

汽车密封条自动定长锯切机设计思路：自动定长锯切，汽车密封条切割机，切割长度范围100mm——1000mm，密封条由牵引机自动送料，锯片切割，设备安装高速锯片电机，加水冷却切割，设备后端安装产品长度定位机构，可以调节长度距离来改变产品的切割长度。汽车密封条自动定长锯切机结构介绍：设备防护罩、牵引机自动送料、锯片切割机构、产品尺寸定位调节机构和电气配件构成，各组件结构具体构造如下： 1，牵引机自动送料：由上下两层皮带和传动机构组成； 2，锯片切割机构：由高速锯片电机和伺服升降机构组成； 3，产品尺寸定位调节机构：产品定位槽和长度调节机构组成。程序控制系统：设备有3个气缸动作，伺服电机2个，使
