滤清器单向阀弹片接线柱压装机_SOLIDWORKS 2020_模型图纸下载

首页

图库

工程师

滤清器单向阀弹片接线柱压装机（ID:1756317）

机械设备 / 非标机械 / 滤清器单向阀弹片接线柱压装机

©原创

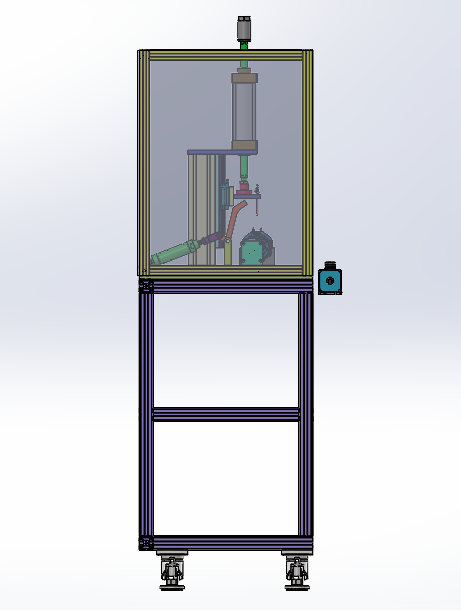

平面图

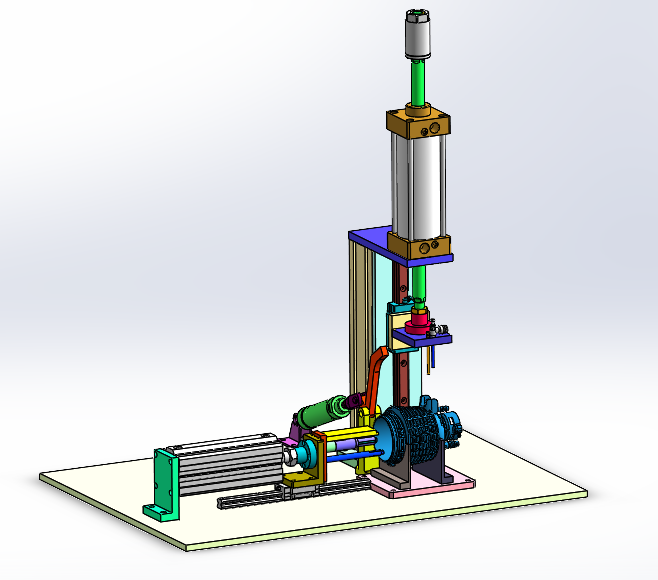

3D视图

文件列表

#	文件名称	文件大小
1	17363373211503.zip	22.49M
2	LQQ-DXF-QF-TP-JXZ-001.SLDPRT	89.13K
3	LQQ-DXF-QF-TP-JXZ-002.SLDPRT	70.98K
4	LQQ-DXF-QF-TP-JXZ-003.SLDPRT	68.46K
5	LQQ-DXF-QF-TP-JXZ-004.SLDPRT	59.97K
6	LQQ-DXF-QF-TP-JXZ-005.SLDPRT	60.10K
7	LQQ-DXF-QF-TP-JXZ-006.SLDPRT	202.90K
8	LQQ-DXF-QF-TP-JXZ-007.SLDPRT	74.27K
9	LQQ-DXF-QF-TP-JXZ-008.SLDPRT	44.41K
10	LQQ-DXF-QF-TP-JXZ-009.SLDPRT	68.16K
11	LQQ-DXF-QF-TP-JXZ-010.SLDPRT	45.83K
12	LQQ-DXF-QF-TP-JXZ-011.SLDPRT	68.62K
13	LQQ-DXF-QF-TP-JXZ-012.SLDPRT	112.46K
14	LQQ-DXF-QF-TP-JXZ-013.SLDPRT	73.33K
15	LQQ-DXF-QF-TP-JXZ-014.SLDPRT	85.26K
16	LQQ-DXF-QF-TP-JXZ-015.SLDPRT	63.95K
17	LQQ-DXF-QF-TP-JXZ-016.SLDPRT	91.54K
18	LQQ-DXF-QF-TP-JXZ-017.SLDPRT	94.40K
19	LQQ-DXF-QF-TP-JXZ-018.SLDPRT	96.01K
20	LQQ-DXF-QF-TP-JXZ-019.SLDPRT	66.97K
21	LQQ-DXF-QF-TP-JXZ-020.SLDPRT	62.89K
22	LQQ-DXF-QF-TP-JXZ-021.SLDPRT	113.44K
23	LQQ-DXF-QF-TP-JXZ-022.SLDPRT	397.28K
24	LQQ-DXF-QF-TP-JXZ-023.SLDPRT	214.55K
25	LQQ-DXF-QF-TP-JXZ-024.SLDPRT	73.23K
26	LQQ-DXF-QF-TP-JXZ-027.SLDASM	2.25M
27	LQQH.SLDPRT	2.18M
28	LSH15BK-F1N-N-A-M4.sldprt	225.81K
29	LSH15F1N1X260S10AN-M4.sldasm	119.75K
30	LSH15F1N1X260S10AN-M4_d.sldprt	30.05K
31	LSH15RLX260-S10-N-D.sldprt	127.58K
32	LSH20BK-F1N-N-A-M6.sldprt	250.88K
33	LSH20F1N1X270S0AN-M6.sldasm	134.55K
34	LSH20F1N1X270S0AN-M6_d.sldprt	30.23K
35	LSH20RLX270-S0-N-D.sldprt	132.83K
36	PSL6M5A.sldprt	205.79K
37	启动按钮盒.SLDASM	210.83K
38	按钮-启动-带指示灯.11.1.1.SLDPRT	167.23K
39	按钮盒.1.1.SLDPRT	95.19K
40	按钮盒支架.1.1.SLDPRT	218.74K
41	按钮盒盖.1.1.SLDPRT	138.70K
42	滤清器单向阀弹片接线柱压装机.sldasm	3.31M
43	ACQ50x125S00.sldasm	170.47K
44	ACQ50x125SB00.sldasm	188.51K
45	ACQ50_Nut.sldprt	94.19K
46	ACQS-50x125-B-P_b.sldprt	287.90K
47	ACQS-50x125-B10_r0.sldprt	77.89K
48	ACQS-50x125-P_b.sldprt	273.63K
49	ACQS-50x12510_r0.sldprt	74.45K
50	32MA50Rod.sldprt	84.21K
51	32MANut.sldprt	85.84K
52	32MANut1.sldprt	87.42K
53	32MASDB50Body.sldprt	180.61K
54	F-M10X125Y.sldprt	155.63K
55	F-MA32SDB32.sldprt	175.68K
56	MA32x50SCASDB0.sldasm	210.22K
57	SC-63-M16x1_550-A_Nut.sldprt	121.15K
58	SCJ-63-M16x1_5-Nut.sldprt	92.00K
59	SCJ-63x125-5050_r.sldprt	104.70K
60	SCJ63x125-500050.sldasm	191.97K
61	SCJ63X125_c.sldprt	243.44K
62	hexheadbolts-fullthreadgradecgb1.1.SLDPRT	88.60K
63	hexnuts1-finepitch-gradesabgb1.1.SLDPRT	87.67K
64	hexnutsstyle1-gradesabgb1.1.SLDPRT	79.62K
65	hexthinnutsgradesabgb1.1.SLDPRT	81.44K
66	LQQ-DXF-QF-TP-JXZ-025.SLDPRT	3.12M
67	LQQ-DXF-QF-TP-JXZ-026.SLDASM	308.77K
68	LQQ-DXF-QF-TP-JXZ-028.SLDASM	430.15K
69	SHB-KK-005-1.1.1.SLDPRT	121.06K
70	SHB-KK-005-2.1.1.SLDPRT	193.25K
71	SHB-KK-005-3.1.1.SLDPRT	118.16K
72	SHB-KK-005-4.1.1.SLDPRT	162.17K
73	SHB-KK-005-5.1.1.SLDPRT	103.72K
74	SHB-KK-005-6.1.1.SLDPRT	108.05K
75	YLF-YZ-002.1.SLDPRT	42.93K
76	启动按钮盒组装.sldasm	186.05K
77	急停按钮盒组装.sldasm	24.32K
78	滤清器单向阀球阀弹片接线柱压装机.docx	11.05K
79	E-ARS10-44-N.sldasm	125.71K
80	E-ARS10-44-N_b.sldprt	348.53K
81	LQQ-DXF-QF-TP-JXZ-028.SLDPRT	2.02M
82	LQQ-DXF-QF-TP-JXZ-029.SLDPRT	46.55K
83	LQQ-DXF-QF-TP-JXZ-030.SLDPRT	46.27K
84	门框.SLDPRT	310.14K

此图纸下载需要350金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：23.03M

所需金币：350

上传时间：2025-01-08 19:55:42

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

滤清器

单向阀

弹片

接线柱

压装机

图纸简介

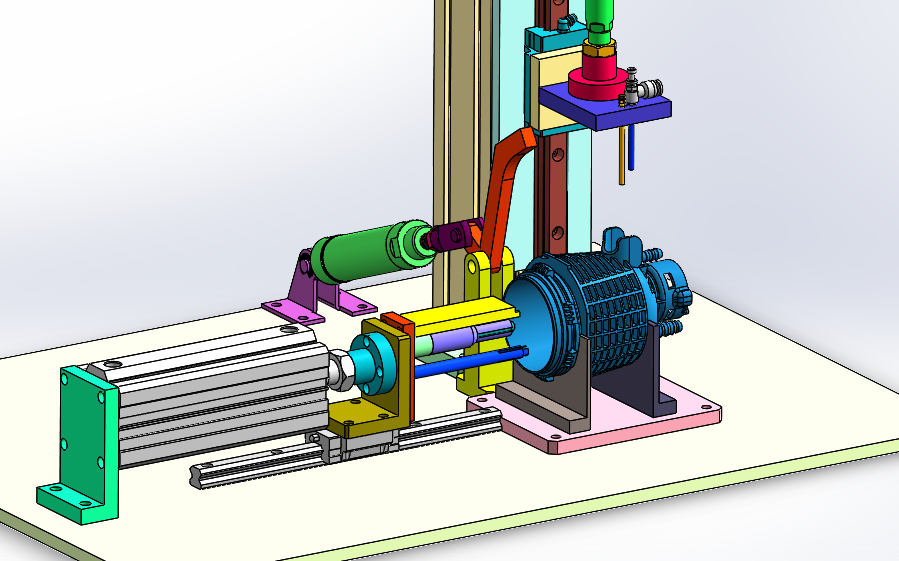

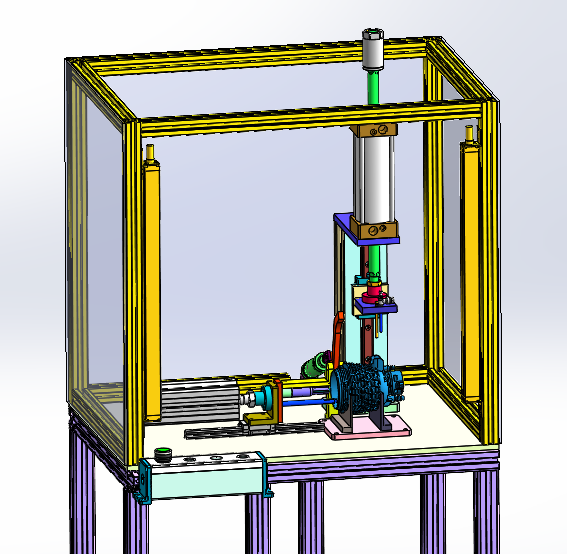

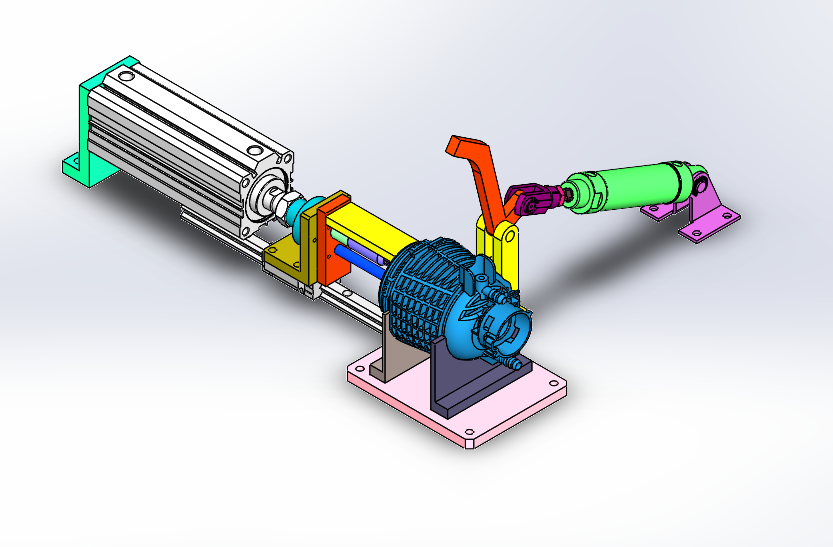

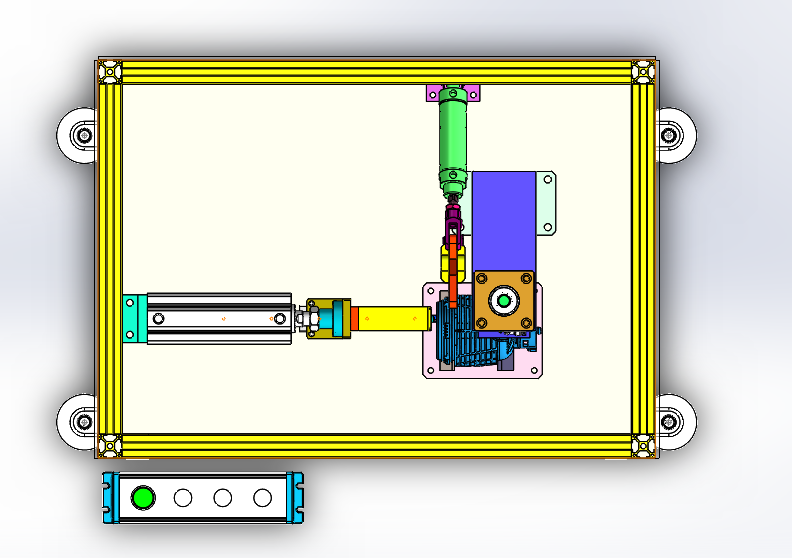

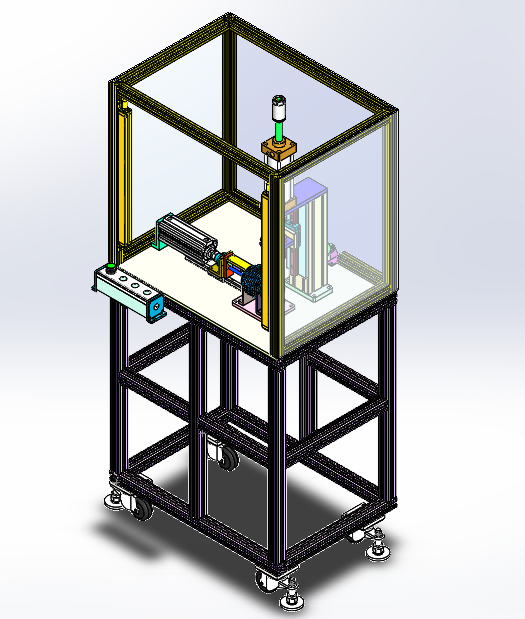

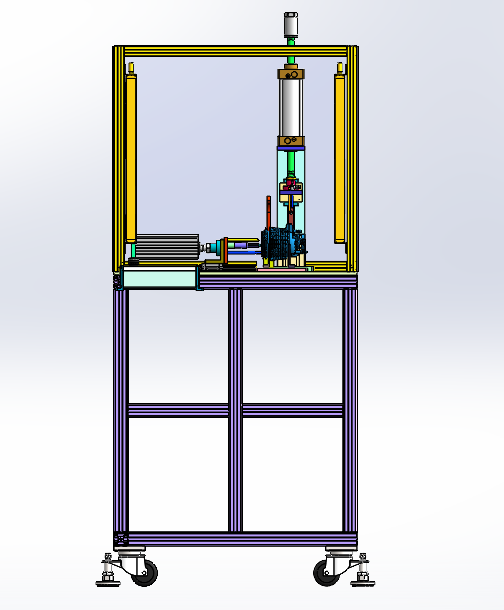

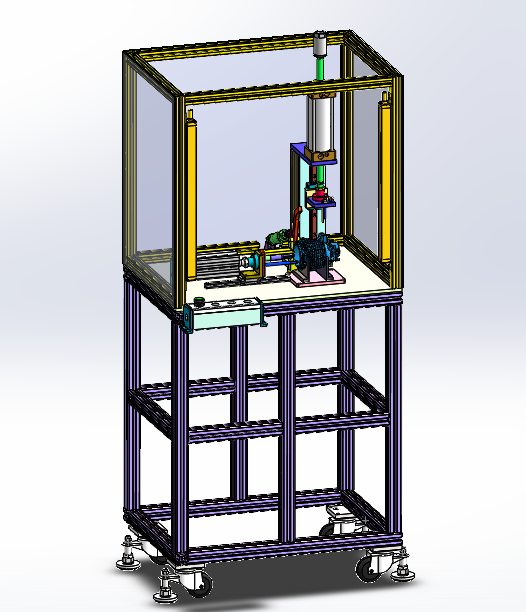

滤清器单向阀球阀弹片接线柱压装机设计思路：做成通用性较好的压管设备，设备可以压多种规格的波纹管或者不同的产品，波纹管夹具可以快速更换，产品固定底座也可以快速更换，满足不同的产品需要，设备高度可以在一定范围内自由调节。设备采用全自动压装的方式，人工只需要负责上下料，将产品放在固定的底座上，按下启动开关，即可自动完成波纹管的压装。滤清器单向阀球阀弹片接线柱压装机结构介绍：压装机的主体机架、产品定位夹具、产品固定底座、气动压装模组、波纹管自动夹紧机构和电气控制系统组成，各组件结构具体构造如下： 1，压装机的主体机架：由底板、导柱和导向机构总成组成； 2，气动压装模组：由气缸和导向机构组成； 3，
