电机转子轴压装机（ID:1756326）

机械设备 / 非标机械 / 电机转子轴压装机

©原创

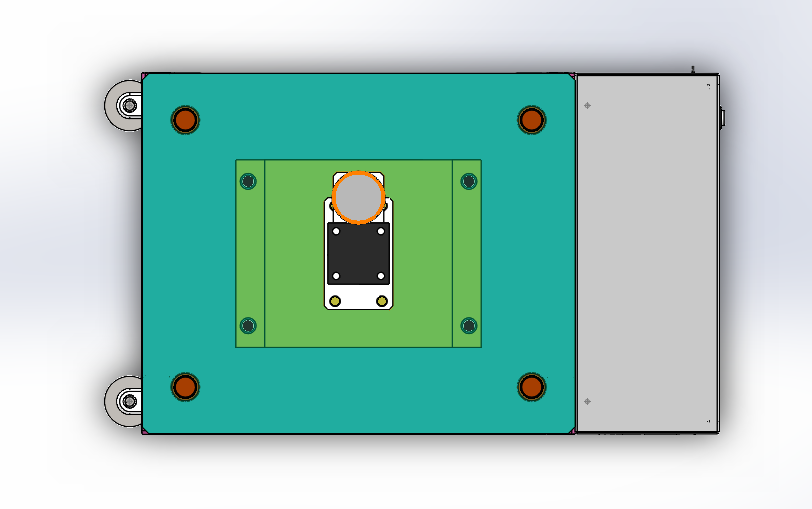

平面图

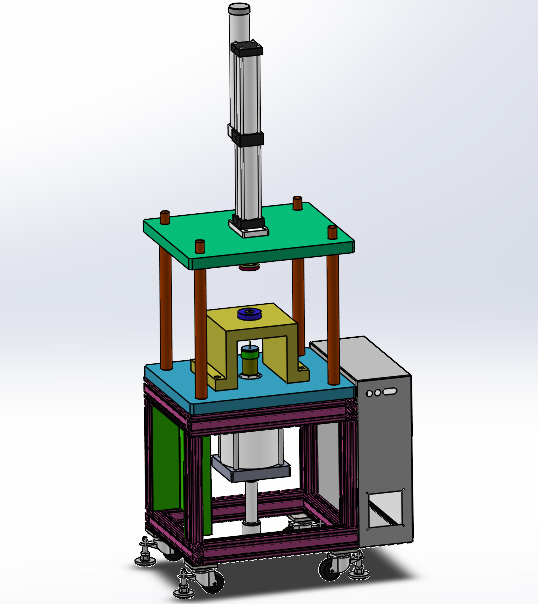

3D视图

文件列表

#	文件名称	文件大小
1	1736338205475.zip	12.27M
2	DG-TSJ-HJ-004.SLDASM	309.31K
3	DJZZ-YZJ-001.SLDPRT	3.69M
4	DJZZ-YZJ-002.SLDPRT	107.76K
5	DJZZ-YZJ-003.SLDPRT	62.19K
6	DJZZ-YZJ-004.SLDPRT	96.55K
7	DJZZ-YZJ-005.SLDPRT	84.47K
8	DJZZ-YZJ-006.SLDPRT	101.73K
9	DJZZ-YZJ-007.SLDPRT	67.56K
10	DJZZ-YZJ-008.SLDPRT	87.92K
11	DJZZ-YZJ-009-副本.SLDPRT	79.16K
12	DJZZ-YZJ-009.SLDPRT	73.76K
13	DJZZ-YZJ-010.SLDPRT	68.80K
14	DJZZ-YZJ-011.SLDPRT	48.99K
15	DJZZ-YZJ-012.SLDPRT	63.47K
16	hexheadbolts-fullthreadgradecgb1.1.SLDPRT	88.49K
17	hexnuts1-finepitch-gradesabgb1.1.SLDPRT	87.73K
18	hexnutsstyle1-gradesabgb1.1.SLDPRT	79.42K
19	hexthinnutsgradesabgb1.1.SLDPRT	80.79K
20	SCJ200X150-0S-FA_0__0___.SLDASM	240.71K
21	SCJ200X150-0S-FA_0__0___.stp	635.56K
22	SHB-KK-005-1.1.1.SLDPRT	120.63K
23	SHB-KK-005-2.1.1.SLDPRT	193.81K
24	SHB-KK-005-3.1.1.SLDPRT	117.75K
25	SHB-KK-005-4.1.1.SLDPRT	160.99K
26	SHB-KK-005-5.1.1.SLDPRT	103.43K
27	SHB-KK-005-6.1.1.SLDPRT	108.09K
28	_F-SC200FA.SLDPRT	40.61K
29	_SC-200X250-nut.SLDPRT	20.79K
30	_SCJ-200X150-0.000_rod.SLDPRT	22.86K
31	_SCJ-200X150-0000_nut.SLDPRT	25.33K
32	_SCJ200X150.SLDPRT	67.97K
33	电机转子轴压装机.SLDASM	2.10M
34	零件3^产品_压硅钢片工装2.1.sldprt	110.37K
35	零件4^产品_压硅钢片工装2.1.sldprt	34.30K
36	零件6.SLDPRT	58.27K
37	GB_FASTENER_NUT_SNAB1M12-N.SLDPRT	62.22K
38	GB_SPECIAL_TYPE18M12-N.SLDPRT	88.57K
39	M30X1.5.SLDPRT	183.42K
40	MPT63x200-20L-1T.SLDPRT	242.01K
41	增压气缸法兰板.SLDPRT	105.46K
42	增压气缸活塞.SLDPRT	64.36K
43	增压气缸组装.SLDASM	150.55K
44	DPH-DX-002.SLDPRT	388.86K
45	DPH-DX-003.SLDPRT	131.40K
46	DPH-DX-004.SLDPRT	375.90K
47	DPH-DX-005.sldasm	686.68K
48	DX-001.SLDASM	905.61K
49	DX-005-1锁扣主体.sldprt	147.00K
50	DX-005-2卡板.sldprt	102.79K
51	DX-005-3扣臂.sldprt	81.76K
52	DX-005-4.sldprt	48.71K
53	DX-005-5.sldprt	49.51K
54	DX-005-6.SLDPRT	119.74K
55	电机转子轴压装机.docx	10.90K

此图纸下载需要455金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldasm,sldprt,stp

文件大小：12.57M

所需金币：455

上传时间：2025-01-08 20:10:09

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

电机转子轴

压装机

图纸简介

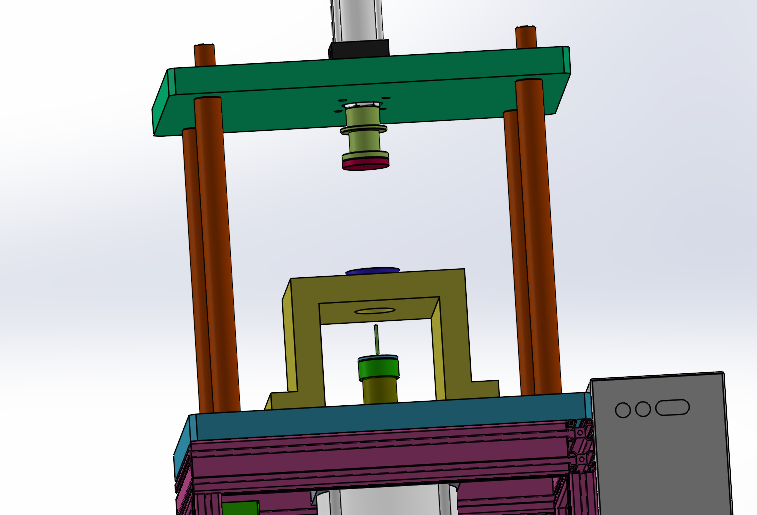

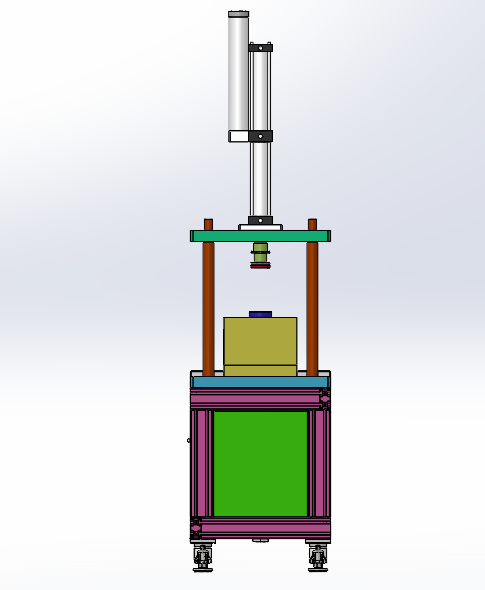

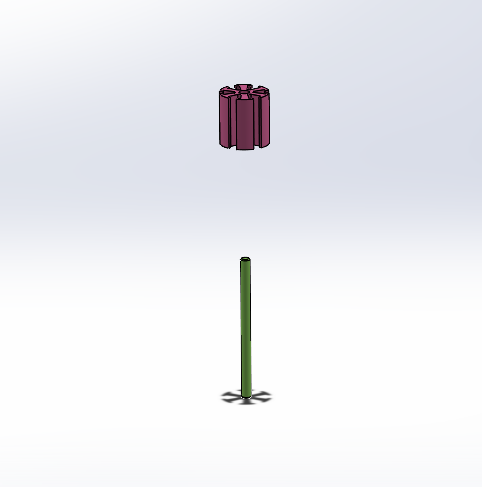

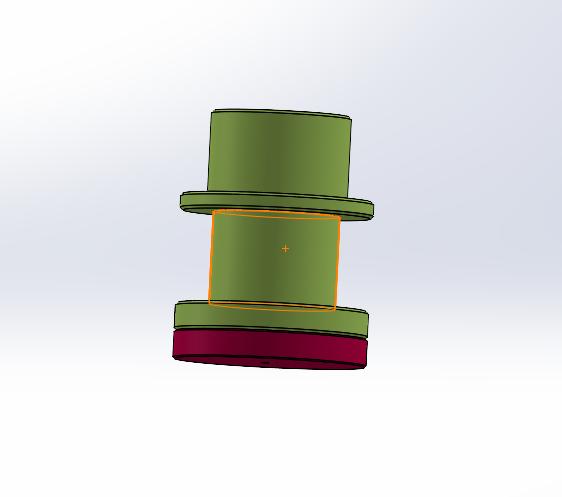

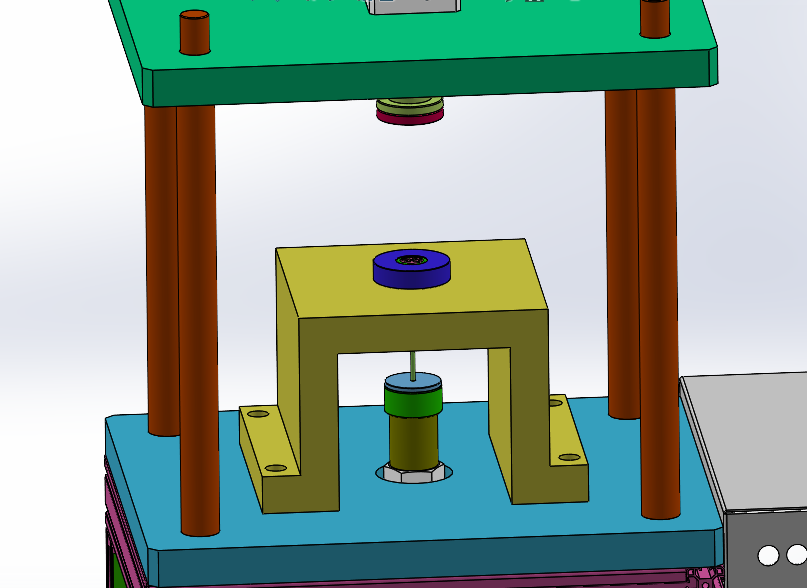

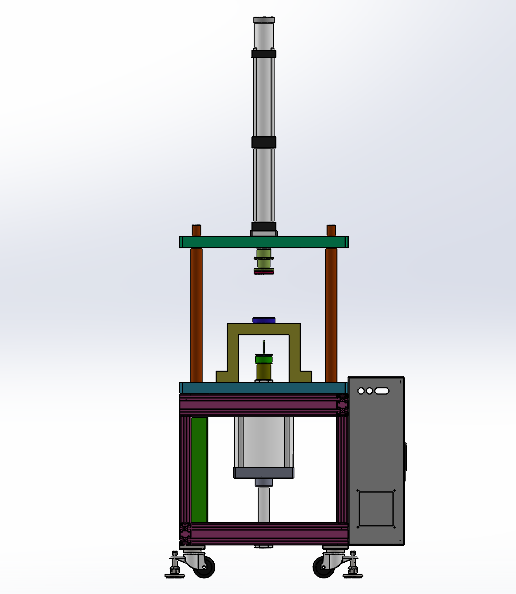

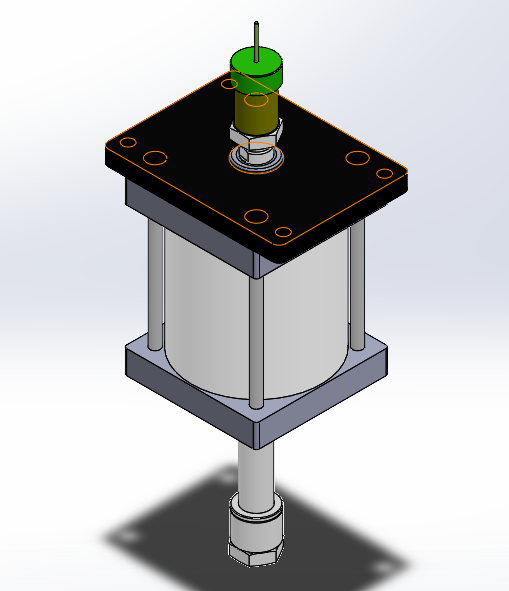

电机转子轴压装机设计思路：把电机轴压入到硅钢片中，并且保证同心度公差为正负0.02，和长度公差尺寸在允许的范围内。压装设备是由硅钢片固定底座、电机轴固定座和压模组成，压模上面安装5吨气液增压缸，电机轴固定模下面安装1吨压力气缸。工作时压模把硅钢片压紧，下模往上将转子轴压入到硅钢片内部。电机转子轴压装机介绍：由铝合金架子、压力机构、压模机构、硅钢片固定模、转子轴固定模、气缸、气液增压缸和电气控制系统组成，各组件结构具体构造如下： 1，气动压力机构：由四根立柱、导向机构和增压气缸组成； 2，压模机构：由压头、硅钢片固定模、转子轴固定底座组成； 3，电气控制系统：由PLC模块和电器元件组成。工
