工业冷水机（ID:1756337）

机械设备 / 非标机械 / 工业冷水机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17363387307446.zip	34.93M
2	BRTKA8A.SLDASM	132.46K
3	CBL11-D50-P.SLDASM	220.97K
4	DKRGN10.SLDPRT	90.46K
5	E-XAD07-A94-G.SLDPRT	100.39K
6	GYLSJ-001.SLDPRT	69.83K
7	GYLSJ-002.SLDPRT	370.16K
8	GYLSJ-003.SLDPRT	325.48K
9	GYLSJ-004.SLDPRT	208.60K
10	GYLSJ-005.SLDPRT	115.72K
11	GYLSJ-006.SLDPRT	701.70K
12	GYLSJ-007.SLDPRT	874.62K
13	GYLSJ-008.SLDPRT	169.58K
14	GYLSJ-009.SLDPRT	102.59K
15	GYLSJ-010.SLDPRT	313.05K
16	GYLSJ-011.SLDPRT	197.10K
17	GYLSJ-012.SLDPRT	7.82M
18	GYLSJ-013.SLDPRT	86.71K
19	GYLSJ-014.SLDPRT	512.75K
20	GYLSJ-015.SLDPRT	168.82K
21	GYLSJ-016.SLDPRT	2.07M
22	GYLSJ-017.SLDPRT	70.70K
23	GYLSJ-018.SLDPRT	72.61K
24	GYLSJ-019.SLDPRT	115.37K
25	GYLSJ-020.SLDPRT	54.07K
26	GYLSJ-021.SLDPRT	67.93K
27	GYLSJ-022.SLDPRT	168.70K
28	GYLSJ-023.SLDPRT	149.62K
29	GYLSJ-024.SLDPRT	72.05K
30	GYLSJ-025.SLDPRT	137.78K
31	RSDLN50A.SLDPRT	116.86K
32	RSDLN50A.stp	65.59K
33	SGGP15A-60.SLDPRT	83.11K
34	SGGP20A-260.SLDPRT	74.38K
35	SGGP20A-360.SLDPRT	61.72K
36	SGGP20A-410.SLDPRT	60.28K
37	SGGP20A-430.SLDPRT	74.33K
38	SGGP20A-50-副本.SLDPRT	90.31K
39	SGGP20A-50.SLDPRT	90.06K
40	SGGP8A-60.SLDPRT	79.45K
41	SGPNPJ68.SLDPRT	78.63K
42	SGPPE15A.SLDPRT	137.91K
43	SGPPE20A.SLDPRT	139.49K
44	SGPPT20A.SLDPRT	201.49K
45	SGPRP20A.SLDPRT	83.70K
46	SGPSD34.SLDPRT	112.05K
47	XAT01fp.1.SLDPRT	156.62K
48	ZZ-RXJ-ZZ-RXJ-134.SLDASM	113.18K
49	ZZ-RXJ-ZZ-RXJ-135.SLDPRT	187.12K
50	_BRTKA8A_b.SLDPRT	37.12K
51	_BRTKA8A_h.SLDPRT	40.56K
52	_BYCPFG33F.SLDPRT	30.34K
53	_CBL11-50-P-001.SLDPRT	68.72K
54	_CBL11-50-P-002.SLDPRT	31.15K
55	_NYCPFP33F.SLDPRT	29.51K
56	工业冷水机.SLDASM	7.58M
57	Pump.3dm	12.85M
58	Pump.err	3.08K
59	Pump.igs	7.65M
60	Pump.stp	3.42M
61	BombaCPM158.SLDPRT	440.70K
62	Waterpumpmotorcpm158-2.png	331.92K
63	Waterpumpmotorcpm158.png	104.40K
64	工业冷水机.docx	11.01K

此图纸下载需要455金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldasm,sldprt,stp,3dm,igs

文件大小：35.77M

所需金币：455

上传时间：2025-01-08 20:19:14

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

工业冷水机

图纸简介

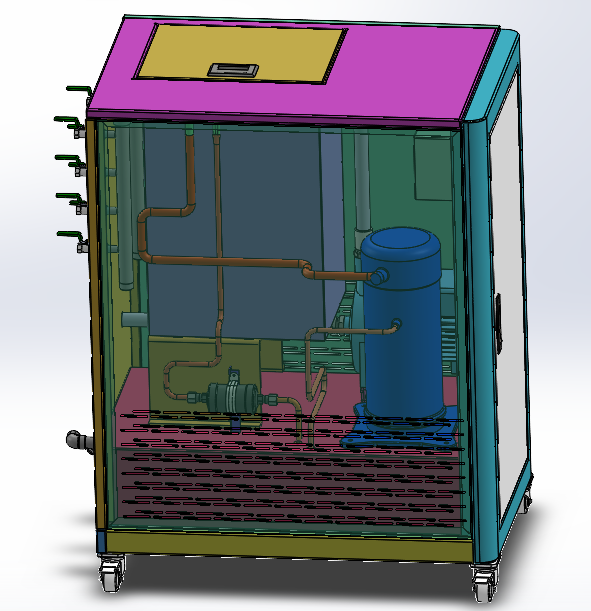

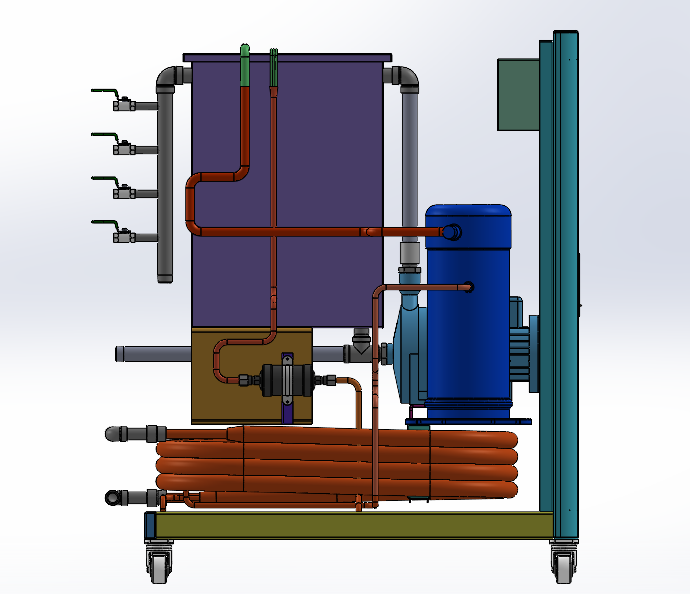

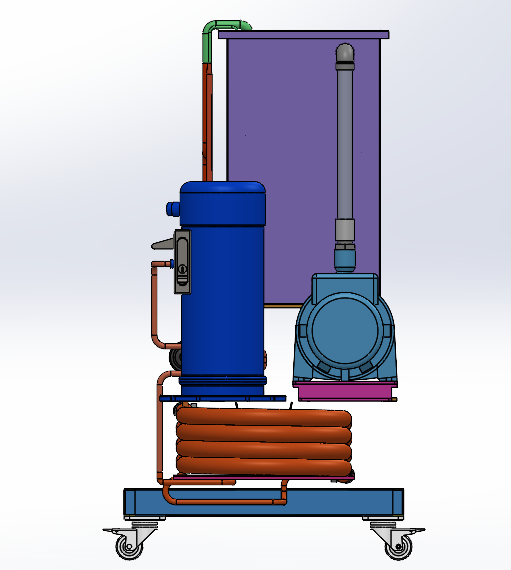

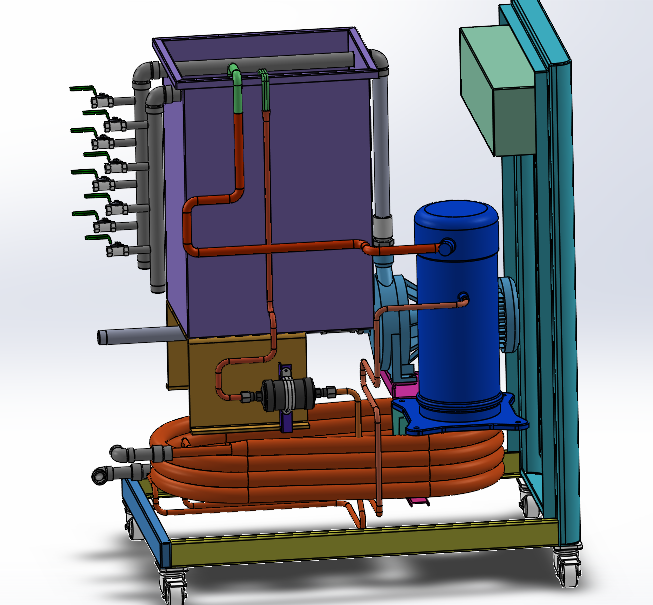

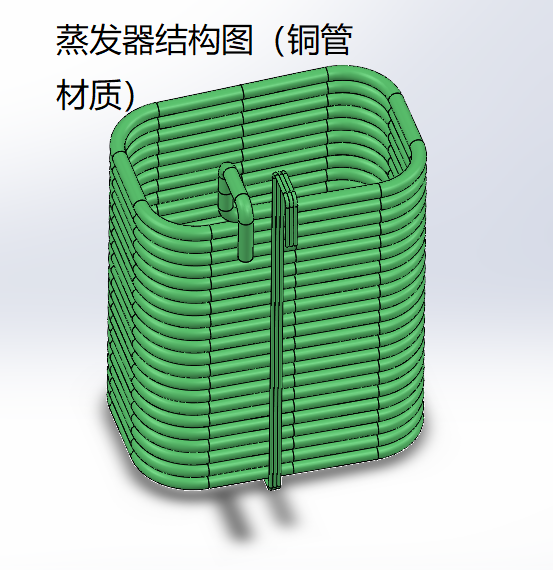

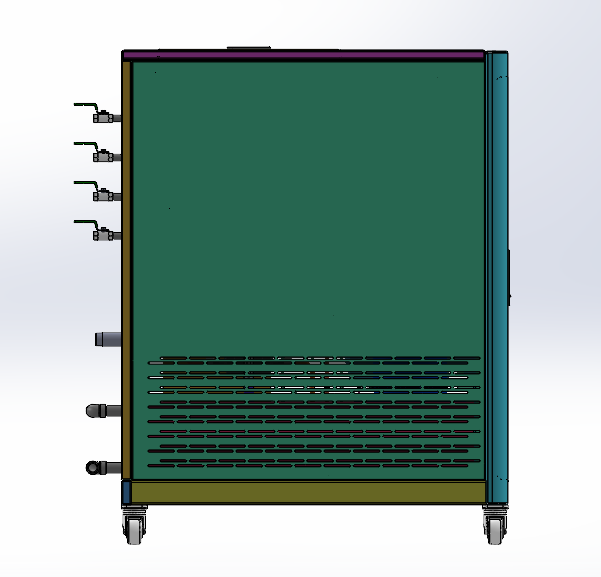

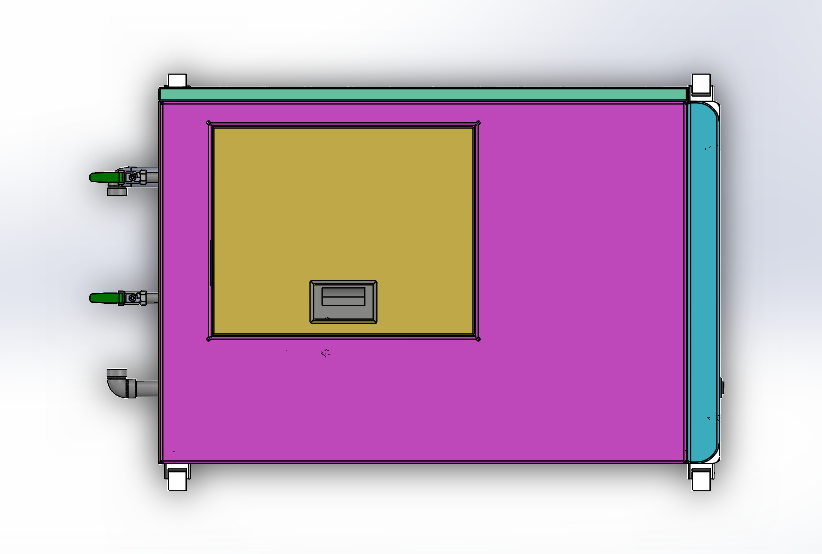

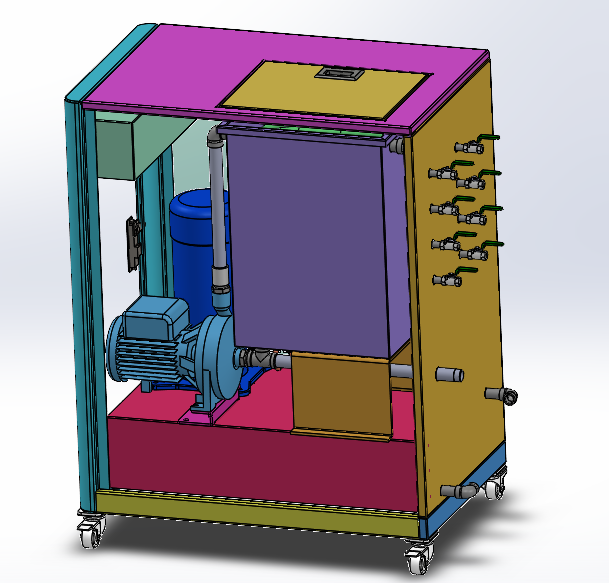

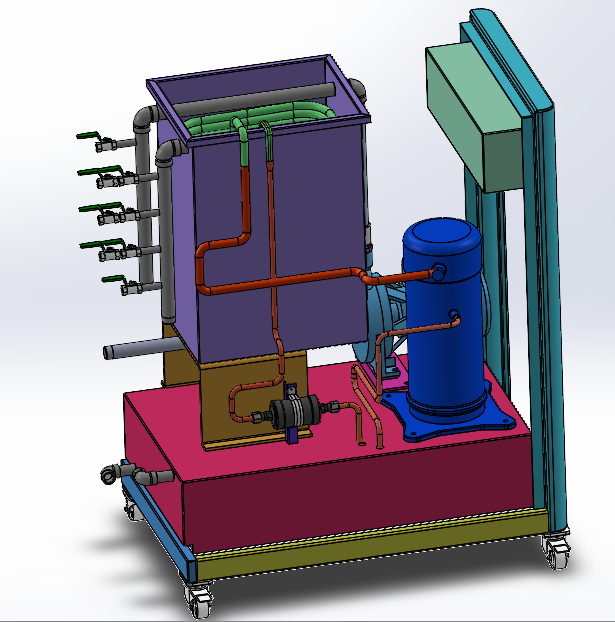

工业冷水机设计思路：自动降温制冷，把散热后回流的热水进行降温处理，往外接设备提供冷水，利用水冷降温，又称水冷式冷水机。设备内部安装一个不锈钢水箱，水箱内部安装有蒸发器，安装有温度传感器，蒸发器是由铜管缠绕而成，当低压冷媒经过蒸发器时，吸取水箱里面水的热量，使得水箱里面的水温降低，达到制冷的效果，设备安装一台压缩机，对冷媒进行压缩；设备底部是由铜管缠绕而成的冷凝器，用水进行冷却，当高温高压的气态冷媒进入到冷凝器后，转换为低温高压的液态冷媒，再经过膨胀阀后变为低温低压的液态冷媒，进入蒸发器后吸热蒸发为低温低压的气态冷媒，从而达到降温制冷的效果。设备安装水泵，给外接设备提供冷水。工业冷水机结构介
